MANUALE UTENTE MultiMaster AFMM14 Fein

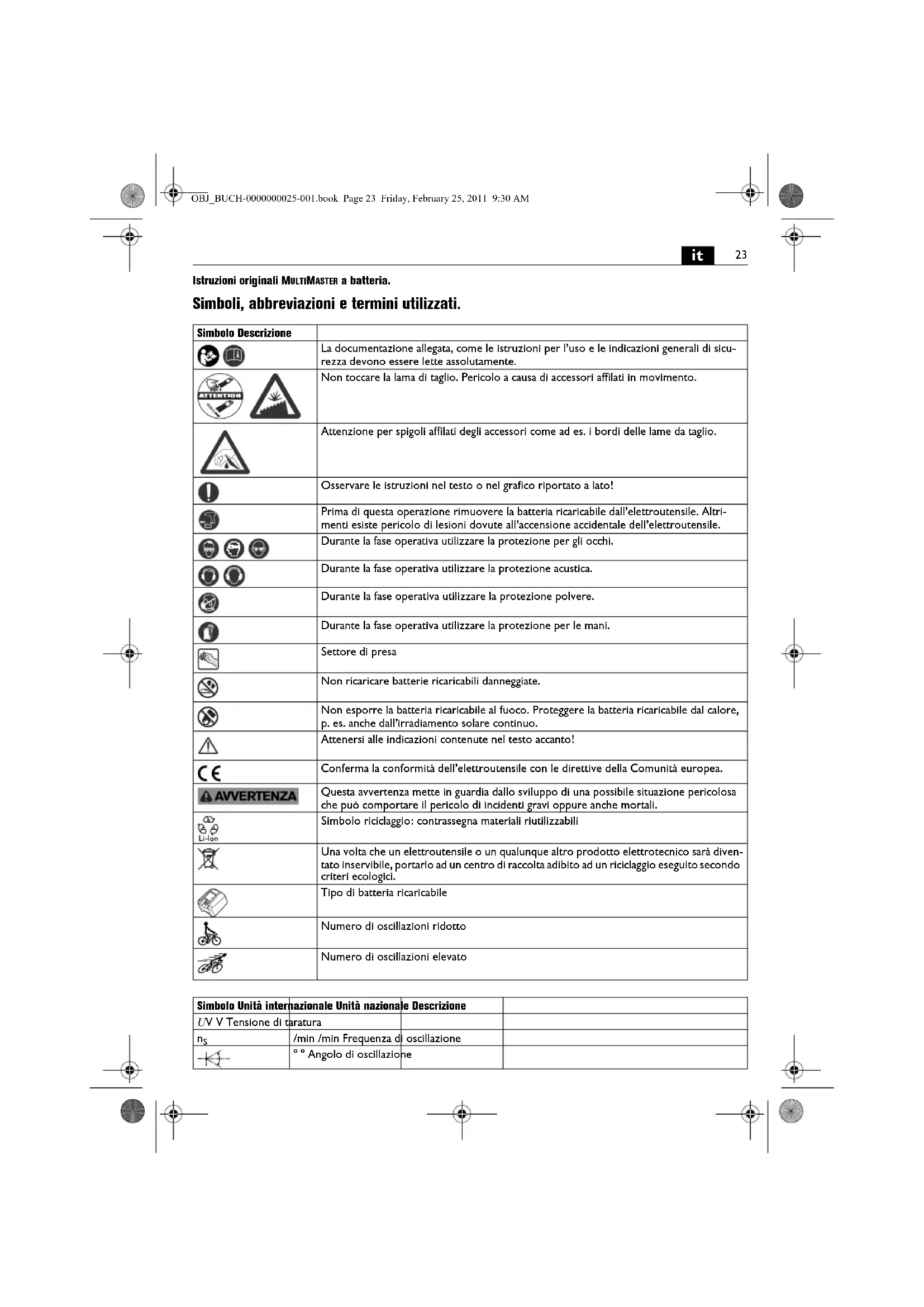

Istruzioni originali MULTIMASTER a batteria. Simboli, abbreviazioni e termini utilizzati. Simbolo Descrizione La documentazione allegata, come le istruzioni per l’uso e le indicazioni generali di sicu- rezza devono essere lette assolutamente. Non toccare la lama di taglio. Pericolo a causa di accessori affilati in movimento. Attenzione per spigoli affilati degli accessori come ad es. i bordi delle lame da taglio. Osservare le istruzioni nel testo o nel grafico riportato a lato! Prima di questa operazione rimuovere la batteria ricaricabile dall’elettroutensile. Altri- menti esiste pericolo di lesioni dovute all’accensione accidentale dell’elettroutensile. Durante la fase operativa utilizzare la protezione per gli occhi. Durante la fase operativa utilizzare la protezione acustica. Durante la fase operativa utilizzare la protezione polvere. Durante la fase operativa utilizzare la protezione per le mani. Settore di presa Non ricaricare batterie ricaricabili danneggiate. Non esporre la batteria ricaricabile al fuoco. Proteggere la batteria ricaricabile dal calore, p. es. anche dall’irradiamento solare continuo. Attenersi alle indicazioni contenute nel testo accanto! Conferma la conformità dell’elettroutensile con le direttive della Comunità europea. Questa avvertenza mette in guardia dallo sviluppo di una possibile situazione pericolosa che può comportare il pericolo di incidenti gravi oppure anche mortali. Simbolo riciclaggio: contrassegna materiali riutilizzabili Una volta che un elettroutensile o un qualunque altro prodotto elettrotecnico sarà diven- tato inservibile, portarlo ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici. Tipo di batteria ricaricabile Numero di oscillazioni ridotto Numero di oscillazioni elevato Simbolo Unità internazionale Unità nazionale Descrizione U V V Tensione di taratura

/min /min Frequenza di oscillazione ° ° Angolo di oscillazione OBJ_BUCH-0000000025-001.book Page 23 Friday, February 25, 2011 9:30 AM24

Per la Vostra sicurezza. Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Non utilizzare il presente elettroutensile prima di aver letto e compreso accuratamente e completa- mente queste istruzioni per l’uso e le «Indicazioni generali di sicurezza» allegate (numero di documenta- zione 3 41 30 054 06 1). Conservare la documentazione indicata per un eventuale uso futuro ed allegarla in caso di inoltro oppure di vendita dell’elettroutensile. Attenersi anche alle norme nazionali in vigore concer- nenti la sicurezza sul lavoro. Utilizzo previsto per l’elettroutensile: per la levigatura di superfici piccole, angoli e spigoli, per il taglio di lamiere sottili, parti di legno e di plastica, per la raschiatura, lucidatura, raspatura, taglio e troncatura con inserti ed accessori consigliati dalla FEIN senza l’impiego di acqua in ambiente protetto dagli agenti atmosferici. Norme speciali di sicurezza. Tenere l’apparecchio per le superfici isolate dell’impu- gnatura qualora venissero effettuati lavori durante i quali l’accessorio potrebbe venire a contatto con cavi elettrici nascosti. Il contatto con un cavo sotto tensione può met- tere sotto tensione anche parti metalliche dell’apparec- chio, causando una scossa elettrica. Utilizzare appositi dispositivi di bloccaggio oppure un altro metodo pratico per assicurare e supportare il pezzo in lavorazione su una base stabile. Se il pezzo in lavora- zione viene tenuto solo con la mano oppure contro il corpo, lo stesso si trova in una posizione instabile com- portando eventualmente la perdita del controllo. Afferrare l’elettroutensile in modo così sicuro che il corpo, in modo particolare lavorando con inserti orientati nel settore di presa come lame di taglio oppure utensili di taglio, non venga mai a contatto con l’inserto. Il contatto di taglienti o bordi affilati può causare lesioni. Indossare abbigliamento di protezione. A seconda dell’applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole- particelle di levigatura o di materiale. Gli occhi dovreb- bero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l’applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il peri- colo di perdere l’udito. Non dirigere mai l’elettroutensile verso sé stessi, altre persone o animali. Esiste il pericolo di lesioni dovute a accessori taglienti o bollenti. È vietato applicare targhette e marchi sull’elettroutensile avvitandoli oppure fissandoli tramite rivetti. In caso di danno dell’isolamento viene a mancare ogni protezione contro scosse elettriche. Utilizzare targhette autoadesive. Pulire regolarmente le fessure di ventilazione dell’elet- troutensile con attrezzi non metallici. La ventola del motore attira polvere nella carcassa. Questo può causare, in caso di accumulo eccessivo di polvere metallica, peri- coli elettrici. Impiego e trattamento della batteria ricaricabile (blocco della batteria ricaricabile) Per evitare pericoli come ustioni, incendio, esplosione, lesioni della pelle ed altre lesioni durante l’impiego della batteria ricaricabile osservare le seguenti istruzioni: Le batterie ricaricabili non devono essere smontate, aperte oppure sminuzzate. Non sottoporre le batterie ricaricabili ad alcun urto meccanico. In caso di danneg- giamento ed un uso non corretto della batteria ricarica- bile possono fuoriuscire vapori e liquidi dannosi. I vapori possono irritare le vie respiratorie. Il liquido della batteria ricaricabile che fuoriesce può causare irritazioni della pelle o ustioni. Se il liquido fuoriuscito dalla batteria ricaricabile dan- neggiata ha bagnato oggetti attigui, controllare le parti interessate, pulirle oppure, se necessario, sostituirle. Non esporre la batteria ricaricabile al calore o al fuoco. Non immagazzinare la batteria ricaricabile sottoponen- dola alla luce solare diretta. Togliere la batteria ricaricabile dal suo imballo originale solamente se la stessa deve essere utilizzata. Togliere la batteria ricaricabile dall’elettroutensile prima di ogni lavoro all’elettroutensile stesso. Se l’elettrouten- sile si mette in funzione accidentalmente esiste il pericolo di lesioni. kg kg Peso conforme alla EPTA-Procedure 01/2003

dB dB Livello di pressione acustica

dB dB Livello di potenza acustica

pCpeak dB dB Livello di pressione acustica picco K... Non determinato a m/s

Valore di emissione delle vibrazioni secondo EN 60745 (somma vettori delle tre direzioni) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Unità di base ed unità derivanti dal sistema unità internazionale SI. Simbolo Unità internazionale Unità nazionale Descrizione OBJ_BUCH-0000000025-001.book Page 24 Friday, February 25, 2011 9:30 AM25

Rimuovere la batteria ricaricabile esclusivamente ad elettroutensile spento. Tenere le batterie ricaricabili lontane dai bambini. Tenere pulita la batteria ricaricabile e proteggerla da umidità ed acqua. Pulire i contatti sporchi della batteria ricaricabile e dell’elettroutensile con un panno asciutto e pulito. Utilizzare esclusivamente batterie ricaricabili originali FEIN intatte adatte per l’elettroutensile. In caso di lavori con e di ricarica di batterie ricaricabili non corrette, dan- neggiate riparate oppure rigenerate, di imitazioni e pro- dotti di terzi, esiste il pericolo di incendio e/o di esplosione. Seguire le indicazioni di sicurezza indicate nelle istruzioni per l’uso del caricabatteria. Modo di procedere con polveri pericolose Nelle procedure operative di asporto materiale con il presente utensile si formano polveri che possono essere pericolose. Il contatto oppure l’inalazione di alcune polveri p. es. di amianto e materiali contenenti amianto, vernici conte- nenti piombo, metallo, alcuni tipi di legno, minerali, par- ticelle di silicato di materiali contenenti minerali, solventi per vernici, sostanze protettive per legno, vernice antive- getativa per imbarcazioni possono causare reazioni aller- giche e/o malattie delle vie respiratorie, cancro, danni riproduttivi alle persone. Il rischio dovuto all’inalazione di polveri dipende dall’esposizione. Utilizzare un’aspira- zione adatta alla polvere che si forma nonché equipaggia- menti protettivi personali e provvedere per una buona aerazione del posto di lavoro. Lasciare effettuare la lavo- razione di materiale contenente amianto esclusivamente a personale specializzato. Polvere di legname e polvere di metallo leggero, miscele bollenti da polvere di levigatura e sostanze chimiche pos- sono, in caso di condizioni sfavorevoli, prendere fuoco o causare un’esplosione. Evitare la fuga di scintille in dire- zione del contenitore per la polvere nonché il sovrariscal- damento dell’elettroutensile e del materiale abrasivo, svuotare per tempo il contenitore per la polvere, osser- vare le istruzioni di lavorazione del produttore del mate- riale e le norme valide nel Vostro paese relativamente ai materiali da lavorare. Vibrazione mano-braccio Il livello di oscillazioni indicato nelle presenti istruzioni è stato misurato conformemente ad una procedura di misurazione normalizzata contenuta nel EN 60745 e può essere impiegato per la comparazione con altri elettrou- tensili. Lo stesso è adatto anche per una valutazione tem- poranea della sollecitazione da vibrazioni. Il livello di oscillazioni indicato rappresenta le applicazioni principali dell’elettroutensile. Se tuttavia l’elettroutensile viene utilizzato per altri impieghi, con accessori differenti oppure non viene effettuata una sufficiente manuten- zione è possibile che il livello di oscillazioni sia differente. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l’intero periodo di lavoro. Per la precisa valutazione della sollecitazione da vibra- zioni dovrebbero essere considerati anche i tempi in cui l’apparecchio è spento oppure è acceso ma non effettiva- mente in funzione. Questo può ridurre considerevol- mente la sollecitazione da vibrazioni per l’intero periodo di lavoro. Stabilire ulteriori misure di sicurezza per la protezione dell’operatore dall’azione delle vibrazioni, come ad esempio: manutenzione dell’elettroutensile e degli acces- sori, mantenimento mani calde, organizzazione delle pro- cedure operative. Valori di emissione per vibrazione Istruzioni per l’uso. Non utilizzare alcun accessorio che non sia stato previsto e consigliato espressamente per questo elettroutensile dalla FEIN. L’impiego di accessori non originali FEIN causa surriscaldamento dell’elettroutensile e il suo danneggia- mento. Condurre l’elettroutensile solamente acceso verso il pezzo in lavorazione. È possibile muovere l’accessorio in 45° scatti e fissarlo nella posizione di lavoro più adatta. Cambio degli utensili (vedi pagina 5). Inserire l’elemento di fissaggio saldamente fino all’arresto. Successivamente chiudere la leva di bloccaggio. Prestare attenzione durante il ritorno della leva di bloccaggio affinchè la mano o le dita non vengano schiacciate. A causa della forza elastica, la leva di bloccaggio ritorna in maniera energica. Vibrazione a Classificazione degli utensili ad innesto FEIN secondo classe di vibrazione Accelerazione stimata* VC0 < 2,5 m/s

• Questi valori si basano su un ciclo operativo che si basa sul fun- zionamento a vuoto e sul funzionamento a carico pieno con la stessa durata. La classe di vibrazione correlata all’utensile ad innesto può essere rilevata dal foglio allegato 3 41 30 335 06 0. OBJ_BUCH-0000000025-001.book Page 25 Friday, February 25, 2011 9:30 AM26

Uso della batteria ricaricabile. Far funzionare e ricaricare la batteria ricaricabile esclusi- vamente in un campo di temperatura d’esercizio della batteria di 0 °C – 45 °C (32 °F – 113 °F). All’inizio dell’operazione di ricarica la temperatura della batteria ricaricabile deve essere nel campo di temperatura d’eser- cizio della batteria stessa. L’effettivo stato di carica percentuale della batteria ricari- cabile viene indicato esclusivamente con motore fermo dell’elettroutensile. In caso di imminente scarico totale della batteria ricarica- bile, l’elettronica dell’elettroutensile arresta automatica- mente il motore. Indicazioni per la levigatura. Premere brevemente e con forza l’elettroutensile con il foglio abrasivo su una superficie piana ed accendere l’elet- troutensile per breve tempo. Questo consente una buona tenuta e previene usura prematura. È possibile togliere di nuovo il foglio abrasivo e riappli- carlo girato di 120° se è stata utilizzata solo una punta del foglio abrasivo stesso. Lavorare con l’intera superficie del foglio abrasivo e non solo con le punte. Selezionare una frequenza di oscilla- zione elevata. Levigare con movimento continuo e pres- sione leggera. Una pressione troppo forte non aumenta l’asportazione, il foglio abrasivo si usura solo più veloce- mente. Indicazioni per il taglio. Selezionare una frequenza di oscillazione elevata. Lame da taglio rotonde possono essere tolte e fissate spostate in modo tale da consumarle uniformemente. Indicazioni per la raschiatura. Selezionare una frequenza di oscillazione da media fino a elevata. Manutenzione ed Assistenza Clienti. In caso di condizioni di impiego estreme durante la lavorazione di metallo è possibile che polvere conduttrice si depositi all’interno dell’elettroutensile. Soffiare spesso la parte interna dell’elettroutensile, attraverso le fessure di ventilazione, con aria compressa asciutta e priva di olio. Per la conservazione dell’elettroutensile rimuovere l’accessorio, chiudere la leva di serraggio e premere solo successivamente l’elemento di fissaggio. In caso di necessità è possibile sostituire da soli le seguenti parti: Elemento di fissaggio, accessori Responsabilità per vizi e garanzia. La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l’immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformemente alla dichiarazione di garanzia produttore FEIN. Nel modello di fornitura del Vostro elettroutensile può essere contenuta anche solo una parte degli accessori descritti o illustrati nelle presenti istruzioni per l’uso. Dichiarazione di conformità. La Ditta FEIN dichiara sotto la propria responsabilità che il presente prodotto corrisponde alle norme applicabili riportate sull’ultima pagina delle presenti istruzioni per l’uso. Documentazione tecnica presso: C. & E. FEIN GmbH, EGZ, D-73529 Schwäbisch Gmünd Misure ecologiche, smaltimento. Portare ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici gli imballaggi, gli elet- troutensili e gli accessori scartati. Smaltire correttamente batterie ricaricabili esclusiva- mente scariche. In caso di batterie ricaricabili non completamente scari- che, isolare con nastro adesivo il connettore a spina per precauzione contro corto circuiti. Indicatore LED Significato Azione 1 – 4 LED verde stato di carica percentuale Funzionamento luce continua rossa La batteria è quasi scarica Ricaricare la batteria luce lampeg- giante rossa La batteria non è pronta per il funzio- namento Portare la batteria nel campo di temperatura d’esercizio e successi- vamente ricaricare. OBJ_BUCH-0000000025-001.book Page 26 Friday, February 25, 2011 9:30 AM27
