MODE D'EMPLOI MB-D14 NIKON

Notice for Customers in Canada CAUTION En This Class B digital apparatus complies with Canadian ICES-003. ATTENTION Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

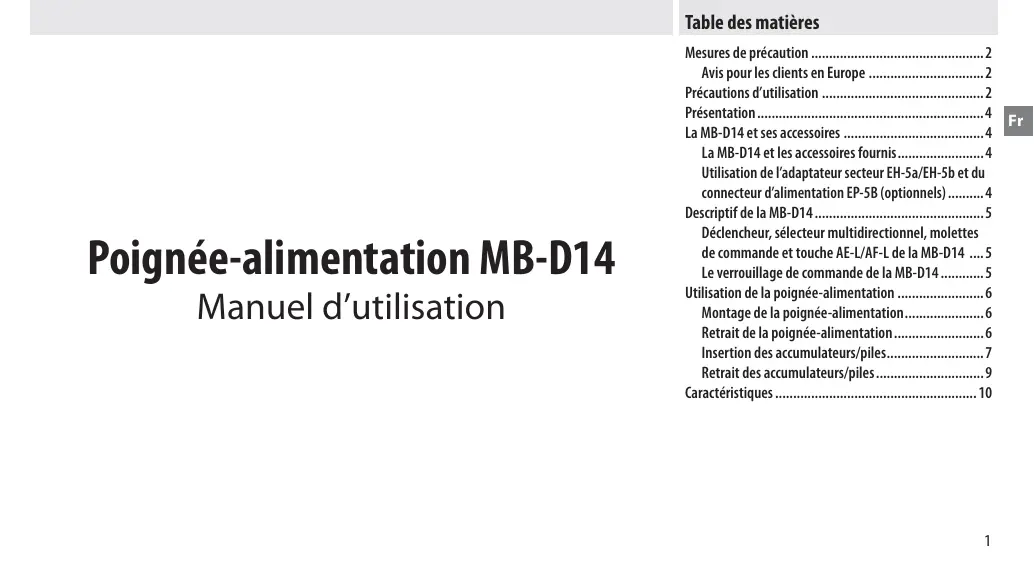

Poignée-alimentation MB-D14

Manuel d’utilisation

Mesures de précaution 2

Avis pour les clients en Europe 2 Précautions d’utilisation 2 Présentation 4 Fr La MB-D14 et ses accessoires 4 La MB-D14 et les accessoires fournis 4 Utilisation de l’adaptateur secteur EH-5a/EH-5b et du connecteur d’alimentation EP-5B (optionnels) 4 Descriptif de la MB-D14 5 Déclencheur, sélecteur multidirectionnel, molettes de commande et touche AE-L/AF-L de la MB-D14 ....5 Le verrouillage de commande de la MB-D14 5 Utilisation de la poignée-alimentation 6 Montage de la poignée-alimentation 6 Retrait de la poignée-alimentation 6 Insertion des accumulateurs/piles7 Retrait des accumulateurs/piles 9 Caractéristiques 10

Mesures de précaution

Précautions d’utilisation

Afin de garantir le bon fonctionnement de votre matériel, lisez attentivement ce manuel avant d’utiliser le produit. Ensuite, rangez-le dans un endroit où il pourra être consulté par tous ceux qui auront à s’en servir.

• La MB-D14 s’utilise uniquement avec des appareils photo compatibles.

• N’utilisez pas des piles ou des accumulateurs ainsi que des supports pour piles ou accumulateur non recommandés dans ce manuel. • Pour éviter tout court-circuit dû au contact entre des objets métalliques et les contacts de l’alimentation, replacez le cache-contacts lorsque vous n’utilisez pas la MB-D14. • Lorsqu’un support pour piles ou accumulateur est retiré de la MB-D14, enlevez les piles/l'accumulateur ou mettez le support ou le cachecontacts dans l'étui du support afin d’éviter les courts-circuits causés par le contact avec d’autres objets métalliques.

Avis pour les clients en Europe

ATTENTION IL Y A UN RISQUE D’EXPLOSION SI L’ACCUMULATEUR EST REMPLACÉ PAR UN AUTRE DE TYPE INCORRECT. DÉBARRASSEZ-VOUS DES ACCUMULATEURS USAGÉS EN SUIVANT LES CONSIGNES. Ce symbole indique que ce produit doit être collecté séparément. Les mentions suivantes s’appliquent uniquement aux utilisateurs situés dans les pays européens : • Ce produit doit être déposé dans un point de collecte approprié. Il ne doit pas être jeté avec les déchets ménagers. • Pour plus d’informations, contactez votre revendeur ou les autorités locales chargées de la gestion des déchets.

• Le voyant d’accès à la carte mémoire peut s’allumer lorsque la MB-D14 est fixée ou retirée de l’appareil photo, mais il ne s’agit pas d’un dysfonctionnement.

• Si vous remarquez que de la fumée, une odeur ou un bruit inhabituel provient de la poignéealimentation, cessez immédiatement de l’utiliser. Après avoir retiré l’accumulateur ou les piles, portez le produit à un centre de service Nikon agréé pour le faire inspecter (veillez à ne pas vous brûler). • La MB-D14 ne comporte pas de commutateur marche-arrêt. Pour l’allumer ou l’éteindre, utilisez le commutateur marche-arrêt de l’appareil photo.

Avertissements à l’attention des utilisateurs américains

Federal Communications Commission (FCC) Radio Frequency Interference Statement Cet équipement a été testé et trouvé conforme aux limites définies pour les appareils numériques de classe B selon la partie 15 de la réglementation FCC. Ces limites assurent une protection raisonnable contre les interférences dangereuses lorsque l’équipement est utilisé en environnement résidentiel. Cet équipement génère, utilise et peut irradier • Connectez l’appareil photo à une prise reliée à un circuit différent de celui où est connecté le des radiofréquences qui peuvent, en cas d’une récepteur. installation et d’une utilisation contraires aux instructions, provoquer des interférences néfastes aux • Consultez un revendeur ou un technicien radio/ communications radio. Cependant, il n’existe aucutélévision spécialisé. ne garantie que ce matériel ne provoquera pas des interférences dans une installation particulière. Si ce AVERTISSEMENTS matériel provoque effectivement des interférences Modifications : Le FCC demande qu’il soit notifié à préjudiciables à la réception radio ou télévisée, ce l’utilisateur que tout changement ou modification qui peut être déterminé en allumant et en éteignant sur cet appareil qui n’aurait pas été expressément le matériel, l’utilisateur est vivement encouragé à es- approuvé par Nikon Corporation peut annuler sayer de corriger ces interférences en ayant recours tout droit à l’utilisateur d’utiliser l’équipement. à une ou plusieurs des mesures suivantes : Nikon Inc., • Réorientez ou repositionnez l’antenne de récep- 1300 Walt Whitman Road, Melville, New York tion. 11747-3064, U.S.A. • Augmentez la distance séparant l’équipement Tél.: 631-547-4200 du récepteur.

Avertissements à l’attention des utilisateurs canadiens

ATTENTION Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. CAUTION This Class B digital apparatus complies with Canadian ICES-003.

La MB-D14 et ses accessoires

Merci pour votre achat de la poignée-alimentation MB-D14 qui peut être utilisée avec tous les reflex numériques Nikon pour lesquels elle est signalée comme accessoire compatible dans leur manuel d’utilisation. La poignée MB-D14 utilise un accumulateur rechargeable EN-EL15 ou six piles AA (alcaline, Ni-MH, ou lithium), et inclut un déclencheur, une touche AE-L/AF-L, un sélecteur multidirectionnel, ainsi qu’une molette principale et une molette secondaire pour la prise de vue en cadrage vertical (portrait). Les options du menu de l’appareil photo permettent à l’utilisateur de choisir si l’appareil photo fonctionne d’abord grâce à son accumulateur ou grâce à la MB-D14 ; se reporter au manuel de l’appareil pour plus de détails.

La MB-D14 et les accessoires fournis

Vérifiez que les éléments suivants se trouvent bien avec votre MB-D14 (piles et accumulateurs vendus séparément).

Support MS-D14EN pour accumulateur EN-EL15

Le MS-D14EN est inséré dans la MB-D14 à la livraison. Se reporter à “Insertion des accumulateurs/ piles” pour obtenir des informations sur le retrait du support pour accumulateur.

pour piles AA Cache-contacts

• Manuel d’utilisation (ce manuel) • Garantie

Utilisation de l’adaptateur secteur EH-5a/EH-5b et du connecteur d’alimentation EP-5B (optionnels)

L’adaptateur secteur EH-5a/EH-5b et le connecteur d’alimentation EP-5B (optionnels) fournissent une source d’alimentation fiable lorsque vous utilisez l’appareil photo pendant des périodes prolongées. Pour utiliser un adaptateur secteur avec la poignée MB-D14, insérez le connecteur EP-5B dans le support pour accumulateur MS-D14EN comme décrit à la page 7, et branchez l’adaptateur EH-5a/EH-5b comme décrit dans la documentation fournie avec le connecteur EP-5B.

Descriptif de la MB-D14 (figure A) q Cache-contacts w Support pour le cache-contacts de l’appareil photo e Contacts d’alimentation/de communication r Touche AE-L/AF-L t Molette de commande principale y Sélecteur multidirectionnel u Molette de fixation i Volet du connecteur d'alimentation du support o Volet du logement pour accumulateur/piles

!0 Logement pour accumulateur/piles !1 Loquet du logement pour accumulateur/piles !2 Vis de montage !3 Déclencheur !4 Verrouillage de commande !5 Molette de commande secondaire !6 Filetage de fixation sur trépied !7 Support MS-D14EN pour accumulateur EN-EL15 !8 Contacts d'alimentation !9 Contacts d’alimentation (pour support MS-D14EN) @0 Support MS-D14 pour piles AA @1 Contacts d’alimentation (pour support MS-D14)

Déclencheur, sélecteur multidirectionnel, molettes de commande et touche AE-L/AF-L de la MB-D14

La MB-D14 est équipée d'un déclencheur (Figure A- !3), d’un sélecteur multidirectionnel (Figure A- y), d’une molette de commande principale (Figure A- t), d’une molette de commande secondaire (Figure A- !5), et d’une touche AE-L/AF-L (Figure A- r) à utiliser pour prendre des photographies orientées à la verticale (portrait). Ces commandes remplissent les mêmes fonctions que les commandes correspondantes sur l’appareil et sont concernées par les modifications apportées aux options du menu Réglages perso. (Groupe f ) qui ont une incidence sur ces mêmes commandes. Se reporter au manuel de l’appareil pour plus d’informations.

Le verrouillage de commande de la MB-D14

Le verrouillage de commande (Figure A- !4) empêche toute utilisation involontaire des commandes de la MB-D14. Avant d’utiliser ces commandes pour prendre des photos en cadrage vertical (portrait), déverrouillez les commandes comme indiqué à droite. Le verrouillage de commande ne coupe pas l’alimentation. Servez-vous du commutateur marche-arrêt de l’appareil photo pour allumer et éteindre l’appareil photo.

Utilisation de la poignée-alimentation

Montage de la poignée-alimentation

Retrait de la poignée-alimentation

Avant de monter la poignée-alimentation, assurez-vous que l’appareil photo est éteint et que le verrouillage de commande de la MB-D14 (figure A- !4) est en position L (les illustrations représentent le

Pour retirer la MB-D14, mettez l’appareil photo hors tension et le verrouillage de commande de la MB-D14 sur L, desserrez la molette de fixation et retirez la MB-D14. Veillez à bien remettre en place les cache-contacts de l’appareil photo et de la MB-D14 lorsque la poignée d’alimentation n’est plus utilisée.

1 Retirez le cache-contacts (Figure A- q) de la poignée.

2 Les contacts pour la MB-D14 se trouvent sous l'appareil photo où ils sont protégés par un cachecontacts. Retirez le cache-contacts comme indiqué dans la Figure B-q et placez-le sur le support pour cache-contacts de la MB-D14 (Figure B- w). 3 Positionnez la poignée MB-D14 en alignant sa vis de montage (Figure C- w) avec le filetage de fixation sur trépied de l’appareil photo (Figure C- q) et bloquez l’ensemble en tournant la molette de fixation dans la direction indiquée par la flèche LOCK (Figure D). Il n’est pas nécessaire de retirer l’accumulateur de l’appareil photo avant de connecter la MB-D14. Par défaut, l’appareil photo n’utilise sa propre alimentation qu’une fois les piles ou l'accumulateur de la MB-D14 complètement déchargé(es). L’option Ordre d’alimentation dans le menu Réglages perso. de l’appareil photo (Groupe d) peut être utilisée pour modifier l’ordre dans lequel les alimentations sont utilisées.

Veillez à placer le cache-contacts de l’appareil photo sur le support pour cache-contacts et gardez celui de la poignée MB-D14 dans un endroit sûr pour éviter de le perdre.

Un espaceur PB-6D et une bague allonge PK-13 sont nécessaires en cas d’utilisation d’un soufflet PB-6 avec la MB-D14.

Insertion des accumulateurs/piles

La MB-D14 peut être utilisée avec un accumulateur EN-EL15 ou avec six piles AA. Avant l’insertion de l'accumulateur/des piles, vérifiez que l’appareil est éteint et que le verrouillage de commande de la MB-D14 est en position L. 1 Tournez le loquet du logement pour accumulateur/piles de la MB-D14 sur

et retirez le support pour piles ou accumulateur (Figure E).

2 Installez l’accumulateur ou les piles comme indiqué ci-dessous.

EN-EL15 : Alignez les encoches de l’accumulateur avec les parties saillantes du support MS-D14EN, insérez l'accumulateur avec la flèche (▲) sur l'accumulateur orientée vers les contacts d’alimentation du support (Figure F- q). Appuyez légèrement sur l’accumulateur et faites-le glisser dans le sens indiqué par la flèche jusqu’à ce que ses contacts d’alimentation s’encliquent en position (Figure F- w). Piles AA : Installez six piles AA dans le support MS-D14 comme indiqué dans la Figure G, en veillant à insérer les piles dans le bon sens. 3 Insérez le support pour piles ou accumulateur dans la MB-D14 et verrouillez le volet du logement pour accumulateur/piles (Figure H). Vérifiez que le support pour piles ou accumulateur est complètement enfoncé avant de tourner le loquet. 4 Mettez l’appareil photo sous tension et vérifiez le niveau de charge sur l'écran de contrôle ou dans le viseur. Si l’appareil ne se met pas sous tension, vérifiez que l’accumulateur ou les piles sont correctement insérés.

Le connecteur d’alimentation EP-5B Pour utiliser le connecteur d’alimentation EP-5B, insérez-le dans le support pour accumulateur MS-D14EN en positionnant la flèche (▲) du connecteur vers les contacts d’alimentation du support. Appuyez doucement sur le connecteur et faites-le glisser dans le sens de la flèche jusqu’à ce que les contacts d’alimentation s’encliquent en position (Figure I- q). Ouvrez le volet du connecteur d’alimentation du support et faites passer le câble d'alimentation du

EP-5B à travers l’ouverture (Figure I- w).

Charge des accumulateurs/piles

L’appareil affiche le niveau de charge de la façon suivante : Accumulateur EN-EL15 Écran de contrôle

Accumulateur entièrement chargé.

Accumulateur partiellement déchargé.

Niveau de charge faible.

Préparez un accumulateur de rechange entièrement chargé ou rechargez l’accumulateur. Accumulateur déchargé. Rechargez ou remplacez (clignote) (clignote) l’accumulateur.

Niveau de charge faible. Préparez des piles neuves. Piles déchargées. Déclencheur (clignote) (clignote) désactivé.

Une option dans le Groupe d du menu Réglages perso. de l’appareil photo permet de modifi er l’ordre dans lequel les accumulateurs/piles sont utilisés. Lorsque l’appareil photo s’alimente à partir de la MB-D14, l’icône s est affi chée sur l’écran de contrôle. Si l’icône s clignote, le volet du logement pour accumulateur n’est pas verrouillé. Fermez et verrouillez le volet du logement pour accumulateur.

Pour être sûr que l’appareil photo indique bien le niveau de charge correct en cas d’utilisation de piles AA, sélectionnez l’option appropriée pour Type d'accu./pile MB-D14 dans le menu Réglages perso. de l’appareil (Groupe d). Si une option incorrecte est sélectionnée, l’appareil risque de ne pas fonctionner correctement. Option 1 LR6 (AA alcaline) 2 HR6 (AA Ni-MH) 3 FR6 (AA lithium)

Informations de l’accumulateur

Les informations concernant l’accumulateur s’affichent dans le menu Configuration de l’appareil (l'accumulateur de l’appareil photo est indiqué sur la gauche, la MB-D14 sur la droite). Seule l’icône du niveau de l’accumulateur s’affiche lorsque des piles AA sont utilisées. Se reporter au manuel de l’appareil pour plus de détails.

Retirez les accumulateurs/piles lorsque vous n’utilisez pas la MB-D14.

Remarque : Les illustrations sur cette page concernent le D600.

Retrait des accumulateurs/piles

Veillez à ne pas faire tomber les accumulateurs ou le support pour piles ou accumulateur. 1 Tournez le loquet du logement pour accumulateur/piles de la MB-D14 sur

et retirez le support pour piles ou accumulateur (Figure E).

2 Retirez l’accumulateur ou les piles.

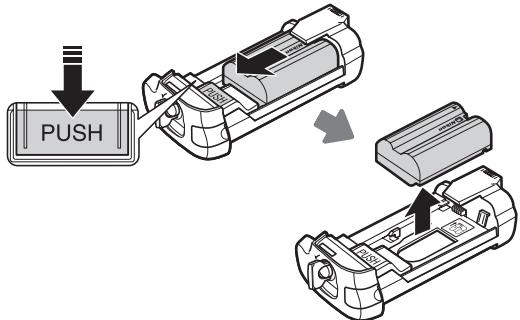

Piles AA Tout en appuyant sur la touche PUSH, faites glisser l’accumulateur vers elle. Vous pouvez ensuite retirer l’accumulateur comme sur l’illustration.

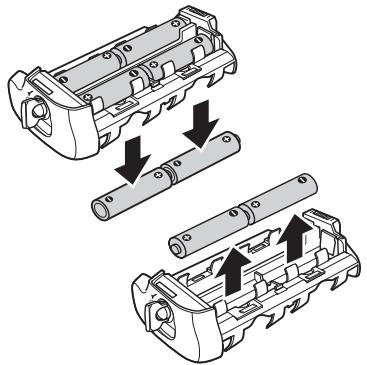

Retirez les piles comme indiqué en veillant à ne pas les faire tomber.

La procédure pour retirer le connecteur d’alimentation EP-5B est la même que pour le EN-EL15.

Température de fonctionnement

Dimensions (L × H × P) Poids

Un accumulateur Li-ion EN-EL15, six piles AA alcalines LR6, Ni-MH HR6 ou lithium FR6, ou encore un adaptateur secteur

EH-5b/EH-5a/EH-5 (nécessitant le connecteur d'alimentation EP-5B) 0 – 40 °C 143 × 49,5 × 78 mm environ Environ 350 g avec le MS-D14EN et un accumulateur optionnel EN-EL15 Environ 405 g avec le MS-D14 et six piles AA (disponibles auprès d’autres fournisseurs) Environ 290 g avec le MS-D14EN et le connecteur d’alimentation optionnel EP-5B Environ 265 g avec le MS-D14EN Environ 265 g avec le MS-D14

Les caractéristiques et la conception peuvent être modifiées sans préavis.

Accumulateur EN-EL15

Les performances de l’accumulateur EN-EL15 diminuent à des températures en dessous de 10 °C. Assurez-vous que l’accumulateur est entièrement rechargé et gardez au chaud un accumulateur de rechange à portée de main au cas où il faudrait le remplacer. Les accumulateurs refroidis retrouveront un peu d’énergie s’ils sont réchauffés. Piles AA En raison de leur capacité limitée, les piles alcalines AA LR6 ne doivent être utilisées que lorsqu’aucune autre alternative n’est disponible. La capacité des piles AA varie selon les conditions de fabrication et de stockage et peut s’avérer parfois extrêmement faible ; il peut arriver que les piles AA cessent de fonctionner avant leur date d’expiration. Notez que la capacité des piles AA peut chuter aux températures inférieures à 20 °C. Leur utilisation n’est pas recommandée à basse température.
