Daftar Isi

Petunjuk Keselamatan 2

Catatan Penggunaan Produk Ini 5

Pendahuluan 6

Bagian Utama dan Aksesori 6

MB-D14 dan Aksesori Penyertaan...................................6

Buku Petunjuk Pengguna

Daftar Isi

Petunjuk Keselamatan 2 Petunjuk Penggunaan. 2 Pendahuluan 3 MB-D14 dan Aksesori 3 MB-D14 dan Aksesori Penyertaan. 3 Menggunakan Adaptor AC EH-5a/EH-5b dan Konektor Daya EP-5B Opsional 3 Bagian dari MB-D14 4 Tombol Pelepas Rana MB-D14, Selektor-Multi, Kenop Perintah, dan Tombol AE-L/AF-L. 4 Kunci Kontrol MB-D14. 4 Menggunakan Paket Baterai 5 Pemasangan Paket Baterai 5 Mengeluarkan Paket Baterai. 5 Memasukkan Baterai 6 Mengeluarkan Baterai 8 Spesifikasi 9

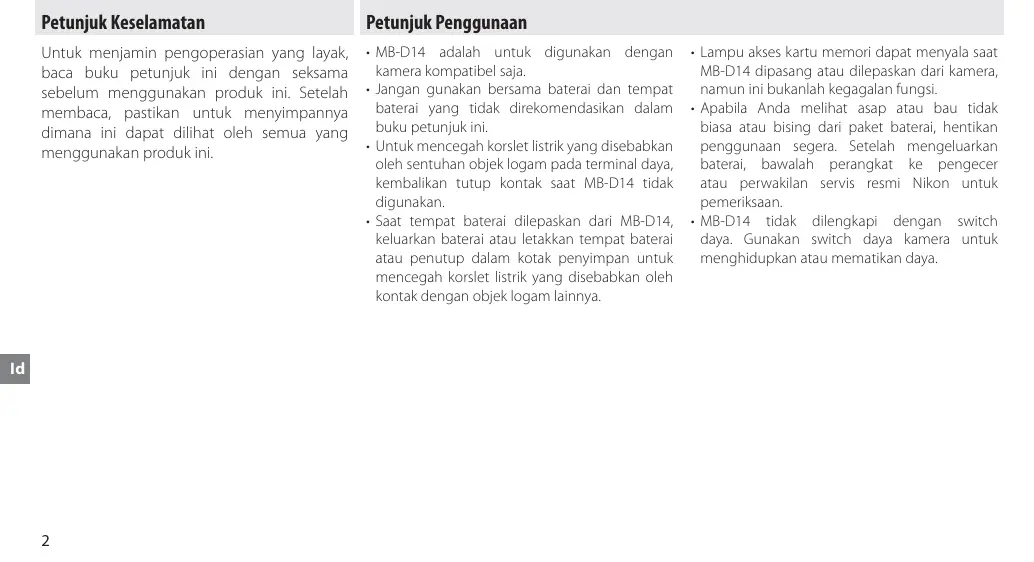

Petunjuk Keselamatan

Untuk menjamin pengoperasian yang layak, baca buku petunjuk ini dengan seksama sebelum menggunakan Produk ini. Setelah membacanya, pastikan untuk menyimpannya di tempat yang dapat dilihat oleh semua yang menggunakan Produk ini.

Petunjuk Penggunaan

• MB-D14 adalah untuk digunakan dengan kamera kompatibel saja.
• Jangan gunakan bersama baterai dan tempat baterai yang tidak direkomendasikan dalam buku petunjuk ini.
• Untuk mencegah korsleting listrik yang disebabkan oleh sentuhan objek logam pada terminal daya, kembalikan tutup kontak saat MB-D14 tidak digunakan.
• Saat tempat baterai dilepaskan dari MB-D14, keluarkan baterai atau letakkan tempat baterai atau penutup dalam kotak penyimpan untuk mencegah korsleting listrik yang disebabkan oleh kontak dengan objek logam lainnya.
• Lampu akses kartu memori dapat menyala secara tidak normal saat MB-D14 dipasang atau dilepaskan dari kamera, namun ini bukanlah kegagalan fungsi.
• Apabila Anda melihat asap atau bau tidak biasa atau bising dari paket baterai, hentikan penggunaan segera. Setelah mengeluarkan baterai, bawa perangkat ke pengecer atau perwakilan servis resmi Nikon untuk pemeriksaan.
• MB-D14 tidak dilengkapi dengan sakelar daya. Gunakan sakelar daya kamera untuk menghidupkan atau mematikan daya.

Pendahuluan

Terima kasih telah membeli paket baterai multi-daya MB-D14 (MB-D14 multipower battery pack) untuk digunakan pada semua kamera digital refleks lensa tunggal Nikon yang mencantumkan MB-D14 sebagai aksesori yang kompatibel dalam buku petunjuk kamera. MB-D14 memerlukan baterai isi ulang EN-EL15 atau baterai AA (alkalin, Ni-MH, atau litium) dan menyertakan tombol pelepas rana, tombol AE-L/AF-L, selektor multi, serta kenop utama dan sub-perintah alternatif untuk mengambil gambar dalam orientasi "tegak" (potret). Opsi menu kamera memungkinkan pengguna untuk memilih apakah baterai kamera atau baterai dalam MB-D14 yang akan digunakan terlebih dahulu; lihat buku petunjuk kamera untuk perincian.

MB-D14 dan Aksesori

Pastikan bahwa item berikut ini disertakan bersama MB-D14 (baterai dijual secara terpisah).

MB-D14

Tempat MS-D14EN untuk baterai EN-EL15

Tempat MS-D14 untuk baterai AA

Kotak penyimpan

MS-D14EN dimasukkan dalam MB-D14 saat pengiriman. Lihat "Memasukkan Baterai" untuk informasi tentang melepas tempat baterai.

Tutup kontak

• Manual pengguna (buku petunjuk ini)
• Kartu Garansi

Menggunakan Adaptor AC EH-5a/EH-5b dan Konektor Daya EP-5B Opsional

Adaptor AC EH-5a/EH-5b dan konektor daya EP-5B opsional menyediakan sumber daya yang andal jika kamera digunakan untuk jangka panjang. Untuk menghubungkan adaptor AC dengan MB-D14, masukkan EP-5B ke dalam tempat baterai MS-D14EN seperti dijelaskan di halaman 6 dan kemudian hubungkan EH-5a/EH-5b seperti dijelaskan dalam dokumentasi yang tersedia bersama EP-5B.

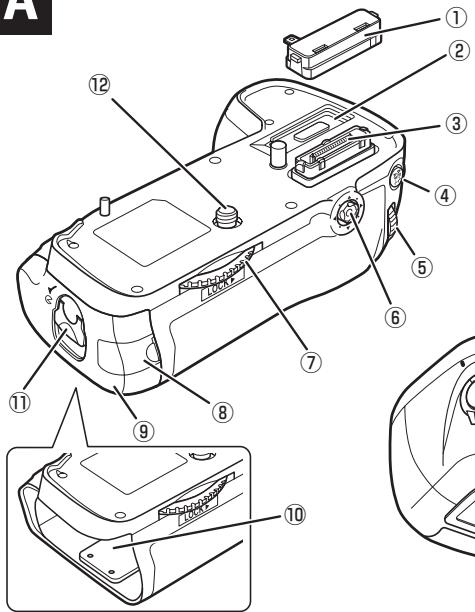

Bagian dari MB-D14 (Gambar A)

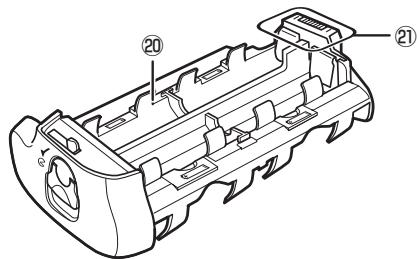

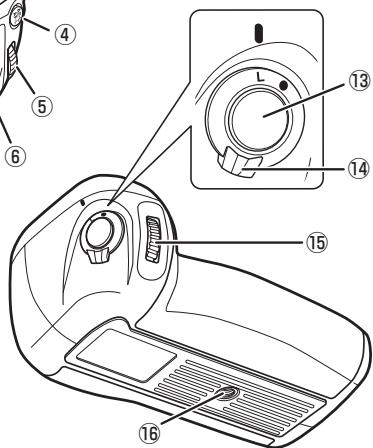

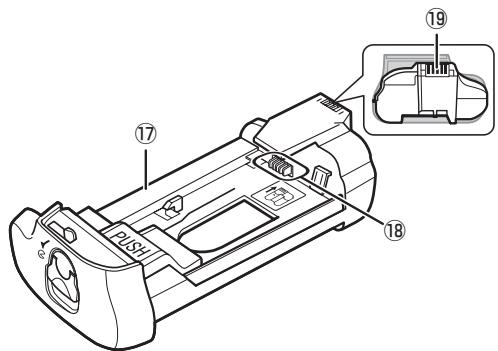

① Tutup kontak ② Tempat penutup kontak kamera ③ Kontak daya/sinyal ④ Tombol AE-L/AF-L ⑤ Kenop perintah utama ⑥ Selektor multi ⑦ Roda pemasang ⑧ Tempat penutup konektor daya ⑨ Penutup ruang baterai ⑩ Ruang baterai ⑪ Pengunci ruang baterai ⑫ Sekrup pemasang ⑬ Tombol pelepas rana ⑭ Kunci kontrol ⑮ Kenop subperintah ⑯ Soket tripod ⑰ Tempat MS-D14EN untuk baterai EN-EL15 ⑱ Terminal daya ⑲ Terminal daya (tempat baterai MS-D14EN) ⑳ Tempat MS-D14 untuk baterai AA ㉑ Terminal daya (tempat baterai MS-D14)

Tombol Pelepas Rana MB-D14, Selektor Multi, Kenop Perintah, dan Tombol AE-L/AF-L

MB-D14 dilengkapi dengan tombol pelepas rana (Gambar A-13), selektor multi (Gambar A-6), kenop perintah utama (Gambar A-5), kenop subperintah (Gambar A-15), dan tombol AE-L/AF-L (Gambar A-4) yang dapat digunakan saat kamera dipegang dalam orientasi vertikal (potret). Fungsi tombol-tombol ini dapat diubah melalui opsi dalam menu Pengaturan Kustom (Grup f) yang memengaruhi pengoperasian kamera. Lihat buku petunjuk kamera untuk informasi selengkapnya.

Kunci Kontrol MB-D14

Kunci kontrol (Gambar A-14) mengunci kontrol pada MB-D14 untuk mencegah penggunaan yang tidak disengaja. Sebelum menggunakan kontrol ini untuk mengambil foto dalam orientasi vertikal (potret), lepaskan kunci seperti ditunjukkan di kanan.

Kunci kontrol bukanlah sakelar daya. Gunakan sakelar daya kamera untuk menghidupkan atau mematikan kamera.

Terkunci

Tidak Terkunci

Menggunakan Paket Baterai

Pemasangan Paket Baterai

Sebelum memasang paket baterai, pastikan kamera telah dimatikan dan kunci kontrol MB-D14 (Gambar A-14) berada dalam posisi L (ilustrasi untuk D600).

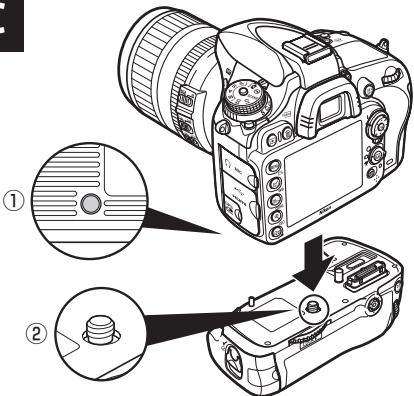

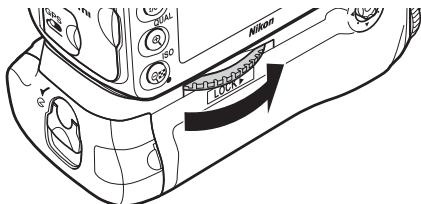

1. Lepaskan tutup kontak (Gambar A-①) dari paket baterai. 2. Kontak untuk MB-D14 ada di dasar kamera, di mana mereka dilindungi oleh penutup kontak. Lepaskan penutup kontak seperti ditunjukkan dalam Gambar B-1 dan letakkanlah dalam tempat penutup kontak pada MB-D14 (Gambar B-2). 3. Posisikan MB-D14, sejajarkan sekrup pemasang MB-D14 (Gambar C-2) dengan soket tripod kamera (Gambar C-1) dan kencangkan roda pemasang dengan memutarnya ke arah yang ditunjukkan oleh tanda panah LOCK (KUNCI) (Gambar D). Tidak perlu mengeluarkan baterai dari kamera sebelum menghubungkan MB-D14. Pada pengaturan default, baterai yang dimasukkan dalam kamera akan digunakan setelah baterai dalam MB-D14 habis. Opsi Urutan baterai dalam menu Pengaturan Kustom kamera (Grup d) dapat juga digunakan untuk mengubah urutan di mana baterai akan digunakan.

Mengeluarkan Paket Baterai

Untuk mengeluarkan MB-D14, matikan kamera dan atur kunci kontrol pada MB-D14 ke L, kemudian kendurkan roda pemasang dan keluarkan MB-D14. Pastikan untuk mengembalikan penutup kontak pada kamera dan tutup kontak pada MB-D14 jika paket baterai tidak digunakan.

Perpanjangan otomatis PB-6D dan PK-13 diperlukan untuk menggunakan pengatur fokus bellows PB-6 dengan MB-D14.

Memasukkan Baterai

MB-D14 dapat digunakan dengan baterai Li-ion isi ulang EN-EL15 atau dengan enam baterai AA.

Sebelum memasukkan baterai, pastikan bahwa kamera mati dan kunci kontrol MB-D14 berada di posisi L.

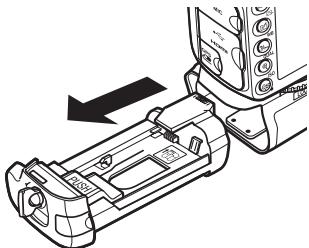

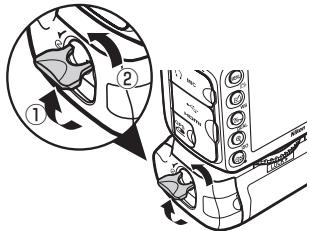

1 Putar pengunci ruang-baterai MB-D14 ke posisi terbuka dan lepaskan tempat baterai (Figur E). 2 Siapkan baterai seperti dijelaskan di bawah.

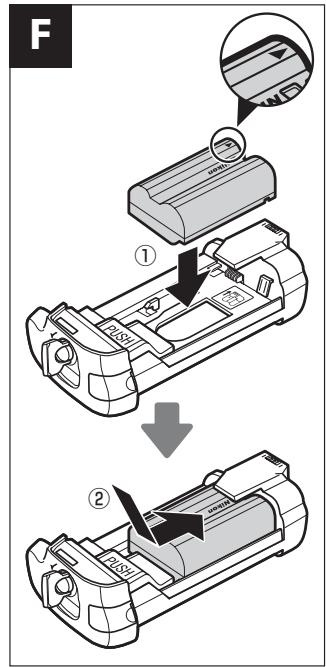

EN-EL15: Cocokkan indentasi pada baterai ke proyeksi pada tempat MS-D14EN, masukkan baterai dengan tanda panah (▲) pada baterai menghadap terminal daya tempat baterai (Figur F-①). Tekan baterai ke bawah perlahan dan geserlah ke arah sesuai tanda panah hingga terminal daya klik di tempat (Figur F-②).

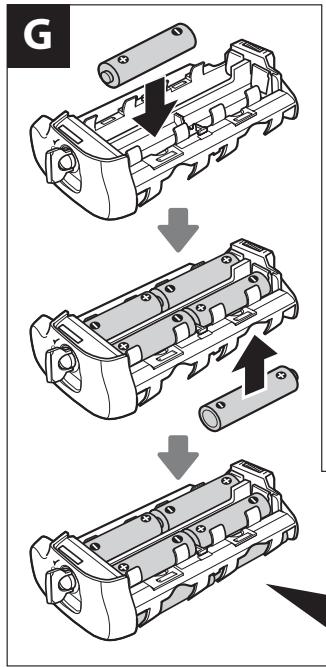

Baterai AA: Letakkan enam baterai AA dalam tempat baterai MS-D14 seperti ditunjukkan dalam Figur G, pastikan bahwa baterai berada dalam orientasi yang benar.

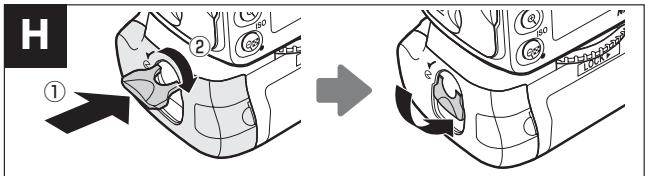

3 Masukkan tempat baterai dalam MB-D14 dan kunci penutup ruang-baterai (Figur H). Pastikan tempat penyimpan dimasukkan seluruhnya sebelum memutar pengunci. 4 Hidupkan kamera dan periksa tingkat daya baterai dalam panel kontrol atau jendela bidik. Jika kamera tidak dapat hidup, periksa apakah baterai dimasukkan dengan benar.

Konektor Daya EP-5B

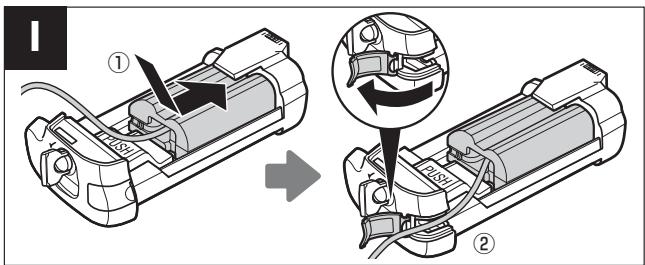

Saat menggunakan konektor daya EP-5B, masukkanlah ke dalam tempat MS-D14EN dengan tanda panah (▲) pada konektor menghadap terminal daya baterai. Tekan konektor ke bawah perlahan dan geserlah ke arah sesuai tanda panah hingga terminal daya klik di tempat (Figur I-①). Buka tempat penutup konektor daya dan lewatkan kabel daya EP-5B melalui pembukaan (Figur I-②).

Tingkat Daya Baterai

Kamera menampilkan tingkat daya baterai seperti berikut:

Baterai EN-EL15

Panel kontrol	Jendela bidik	Penjelasan
###	—	Baterai terisi PENH.
###	—	Baterai habis sebagian.
###
###	###	Baterai lemah. Siapkan baterai cadangan terisi penuh atas isi daya baterai.
(berkedip)	(berkedip)	Baterai habis. Isi daya atau ganti baterai.

Baterai AA

Panel kontrol	Jendela bidik	Penjelasan
—	Daya tersisa.
—	Baterai lemah. Siapkan baterai cadangan.
—(berkedip)	—(berkedip)	Baterai habis. Tombol pelepas rana dinonaktifkan.

Opsi dalam Grup d dari menu Pengaturan Kustom kamera dapat digunakan untuk mengubah urutan

dimana baterai digunakan. Saat kamera mengkonsumsi daya dari MB-D14, ikon ditampilkan dalam panel kontrol. Jika ikon berkedip, penutup ruang baterai tidak terkunci. Tutup dan kunci penutup ruang baterai.

Untuk memastikan bahwa kamera menunjukkan tingkat daya baterai yang benar saat baterai AA digunakan, pilih opsi yang sesuai untuk jenis baterai MB-D14 dalam menu Pengaturan Kustom kamera (Grup d). Jika opsi yang benar tidak terpilih, kamera mungkin gagal untuk berfungsi sesuai harapan.

Opsi	Jenis baterai
QLR8 LR6 (AA alkalin)	AA alkalin (LR6)
QN-MH HR6 (AA Ni-MH)	AA Ni-MH (HR6)
QFR8 FR6 (AA lithium)	AA Lithium (FR6)

Keluarkan baterai saat MB-D14 tidak digunakan.

Info Baterai

Informasi baterai dapat dilihat dari menu persiapan kamera (baterai kamera dicantumkan di kiri, MB-D14 di kanan). Hanya ikon tingkat

daya baterai ditunjukkan jika baterai AA digunakan. Lihat buku petunjuk kamera untuk perincian.

Catatan: Ilustrasi pada halaman ini adalah dari D600.

Mengeluarkan Baterai

Hati-hati agar tidak menjatuhkan baterai atau tempatnya.

1 Putar pengunci ruang baterai MB-D14 ke dan lepaskan tempat baterai (Figur E). 2 Keluarkan baterai atau semua baterai dari tempatnya.

EN-EL15

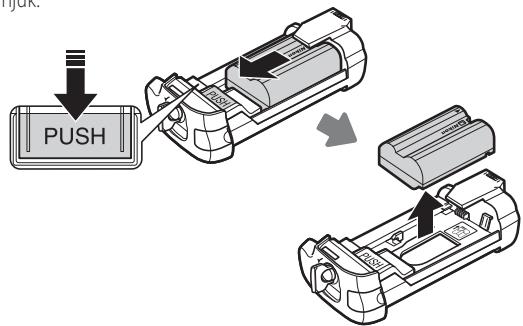

Saat menekan tombol PUSH (TEKAN) tempat penyimpan, geser baterai mengarah ke tombol. Baterai kemudian dapat dikeluarkan seperti petunjuk.

Prosedur untuk melepaskan konektor daya EP-5B adalah sama dengan untuk EN-EL15.

Baterai AA

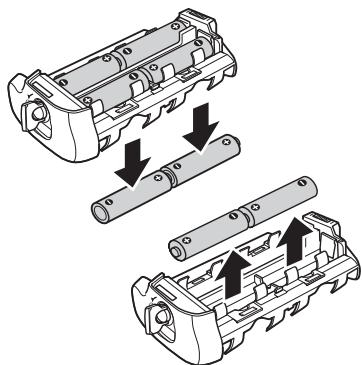

Keluarkan baterai seperti petunjuk. Hati-hati agar tidak menjatuhkan baterai saat mengeluarkan mereka dari tempatnya.

Sumber daya	Satu baterai Li-ion isi ulang EN-EL15, enam baterai alkalin LR6, Ni-MH HR6, kepada AA litium FR6, kepada adaptor AC EH-5b/EH-5a/EH-5 (memerlukan konektor daya EP-5B)
Suhu pengoperasian	0 – 40 °C
Dimensi (L × T × D)	Sekitar 143 × 49,5 × 78 mm
Berat	Sekitar 350 g dengan MS-D14EN dan baterai EN-EL15 opsional Sekitar 405 guala serpitas dan enam baterai AA (dijual terpisah dari pemasok pihak ketiga) Sekitar 290 guala serpitas dan konektor daya EP-5B opsional Sekitar 265 guala serpitas MS-D14EN Sekitar 265 guala serpitas MS-D14

Spesifikasi dan desain dapat berubah tanpa pemberitahuan.

Baterai EN-EL15

Kinerja baterai EN-EL15 menurun pada suhu di bawah sekitar 10°C. Pastikan baterai terisi penuh dan simpan baterai cadangan yang hangat siap untuk penggantian sesuai keperluan. Baterai dingin akan pulih sebagian dayanya saat dihangatkan.

Baterai AA

Karena kapasitasnya yang terbatas, baterai AA alkalin LR6 sebaiknya digunakan hanya jika tidak ada pilihan lain tersedia.

Kapasitas baterai AA bervariasi menurut kondisi pembuatan dan penyimpanan, dan dalam beberapa kasus dapat menjadi sangat rendah; dalam sejumlah kasus, baterai AA dapat gagal berfungsi sebelum tanggal kedaluwarsanya. Catat bahwa kapasitas baterai AA dapat menurun pada suhu di bawah 20°C. Penggunaan tidak dianjurkan pada suhu rendah.
