PANDUAN PENGGUNA MBD12 NIKON

Manual Bidi Pengguna

Daftar Isi

Petunjuk Keselamatan 2

Petunjuk Penggunaan 2

Pendahuluan 3

MB-D12 dan Aksesori 3

Menggunakan Adaptor AC EH-5a/EH-5b dan

Konektor Daya EP-5B Opsional 3

Menggunakan Penutup Ruang-Baterai

BL-5 Opsional 3

Bagian dari MB-D12 4

Tombol Pelepas Rana MB-D12, Selektor-Multi,

Kenop Perintah, dan Tombol AF-ON 4

Kunci Kontrol MB-D12 4

Menggunakan Paket Baterai 5

Pemasangan Paket Baterai 5

Mengeluarkan Paket Baterai 5

Petunjuk Keselamatan

Untuk menjamin pengoperasian yang layak, baca buku petunjuk ini dengan seksama sebelum menggunakan produk ini. Setelah membacanya, pastikan untuk menyimpannya di tempat yang dapat dilihat oleh semua yang menggunakan produk ini.

Petunjuk Penggunaan

• MB-D12 digunakan dengan kamera yang kompatibel.
• Jangan gunakan bersama baterai dan tempat baterai yang tidak direkomendasikan dalam buku petunjuk ini.
• Untuk mencegah korsleting listrik yang disebabkan oleh sentuhan objek logam pada terminal daya, kembalikan tutup kontak saat MB-D12 tidak digunakan.
• Saat tempat baterai dilepaskan dari MB-D12, keluarkan baterai atau letakkan tempat baterai atau penutup dalam kotak penyimpanan untuk mencegah korsleting listrik yang disebabkan oleh kontak dengan objek logam lainnya.
• Lampu akses kartu memori dapat menyala saat MB-D12 dipasang atau dilepaskan dari kamera, namun ini bukanlah kegagalan fungsi.
• Apabila Anda melihat asap atau bau tidak biasa atau bising dari paket baterai, hentikan penggunaan segera. Setelah mengeluarkan baterai, bawa perangkat ke pengecer atau perwakilan servis resmi Nikon untuk pemeriksaan.
• MB-D12 tidak dilengkapi dengan sakelar daya. Gunakan sakelar daya kamera untuk menghidupkan atau mematikan daya.

Pendahuluan MB-D12 dan Aksesori

Pastikan bahwa item berikut ini disertakan bersama MB-D12 (baterai dijual secara terpisah).

MB-D12

Tempat MS-D12EN untuk baterai EN-EL15

Tempat MS-D12 untuk baterai AA

Kotak penyimpan

Tutup kontak

MS-D12EN dimasukkan dalam MB-D12 saat pengapalan. Lihat "Memasukkan Baterai" untuk informasi tentang melepas tempat baterai.

• Manual bagi pengguna (buku petunjuk ini) Kartu Garansi

Menggunakan Adaptor AC EH-5a/EH-5b dan Konektor Daya EP-5B Opsional

Adaptor AC EH-5a/EH-5b dan konektor daya EP-5B opsional menyediakan sumber daya handal saat kamera digunakan untuk jangka panjang. Untuk menggunakan adaptor AC dengan MB-D12, masukkan EP-5B ke dalam tempat baterai MS-D12EN seperti dijelaskan di halaman 6 dan kemudian hubungkan EH-5a/EH-5b seperti dijelaskan dalam dokumentasi yang tersedia bersama EP-5B.

Menggunakan Penutup Ruang-Baterai BL-5 Opsional

Penutup ruang-baterai BL-5 (dijual terpisah) diperlukan saat menggunakan baterai EN-EL18.

Penutup ruang-baterai BL-5

Bagian dari MB-D12 (Figur A)

① Tutup kontak ② Tempat untuk penutup kontak kamera ③ Kontak daya/sinyal ④ Tombol AF-ON ⑤ Kenop perintah utama ⑥ Selektor-multi ⑦ Roda terpasang ⑧ Tempat penutup konektor daya ⑨ Penutup ruang-baterai ⑩ Ruang baterai ⑪ Pengunci ruang-baterai ⑫ Sekrup pemasang ⑬ Tombol pelepas rana ⑭ Kunci kontrol ⑮ Kenop subperintah ⑯ Soket tripod ⑰ Tempat MS-D12EN untuk baterai EN-EL15 ⑱ Terminal data ⑲ Terminal daya (Tempat baterai MS-D12EN) ⑳ Tempat MS-D12 untuk baterai AA ㉑ Terminal daya (Tempat baterai MS-D12) ㉒ Penutup ruang-baterai BL-5 (dijual terpisah)

Tombol Pelepas Rana MB-D12, Selektor Multi, Kenop Perintah, dan Tombol AF-ON

MB-D12 dilengkapi dengan tombol pelepas rana (Figur A-13), selektor multi (Figur A-6), kenop perintah utama (Figur A-5), kenop subperintah (Figur A-15), dan tombol AF-ON (Figur A-4) untuk digunakan saat mengambil foto dalam orientasi vertikal ("tegak", atau potret). Kontrol ini menjalankan fungsi yang sama seperti kontrol yang bersesuaian pada kamera. Lihat buku petunjuk kamera untuk informasi selengkapnya.

Perubahan terhadap fungsi tombol tunggal selektor multi, sesuaikan kenop perintah, dan tentukan AF-ON MB-D12 dalam menu Pengaturan Kustom Kamera (Grup f) juga berlaku ke selektor multi, kenop perintah, dan tombol AF-ON pada MB-D12. Terlepas dari opsi yang terpilih bagi selektor multi, menekan bagian tengah dari selektor multi MB-D12 tidak akan mengaktifkan pengukur pencahayaan.

Kunci Kontrol MB-D12

Kunci kontrol (Figur A-14) mengunci kontrol pada MB-D12 untuk mencegah penggunaan tak disengaja. Sebelum menggunakan kontrol ini untuk mengambil foto dalam orientasi vertikal (potret), lepaskan kunci seperti ditunjukkan di kanan.

Kunci kontrol bukanlah sakelar daya. Gunakan sakelar daya kamera untuk menghidupkan atau mematikan kamera.

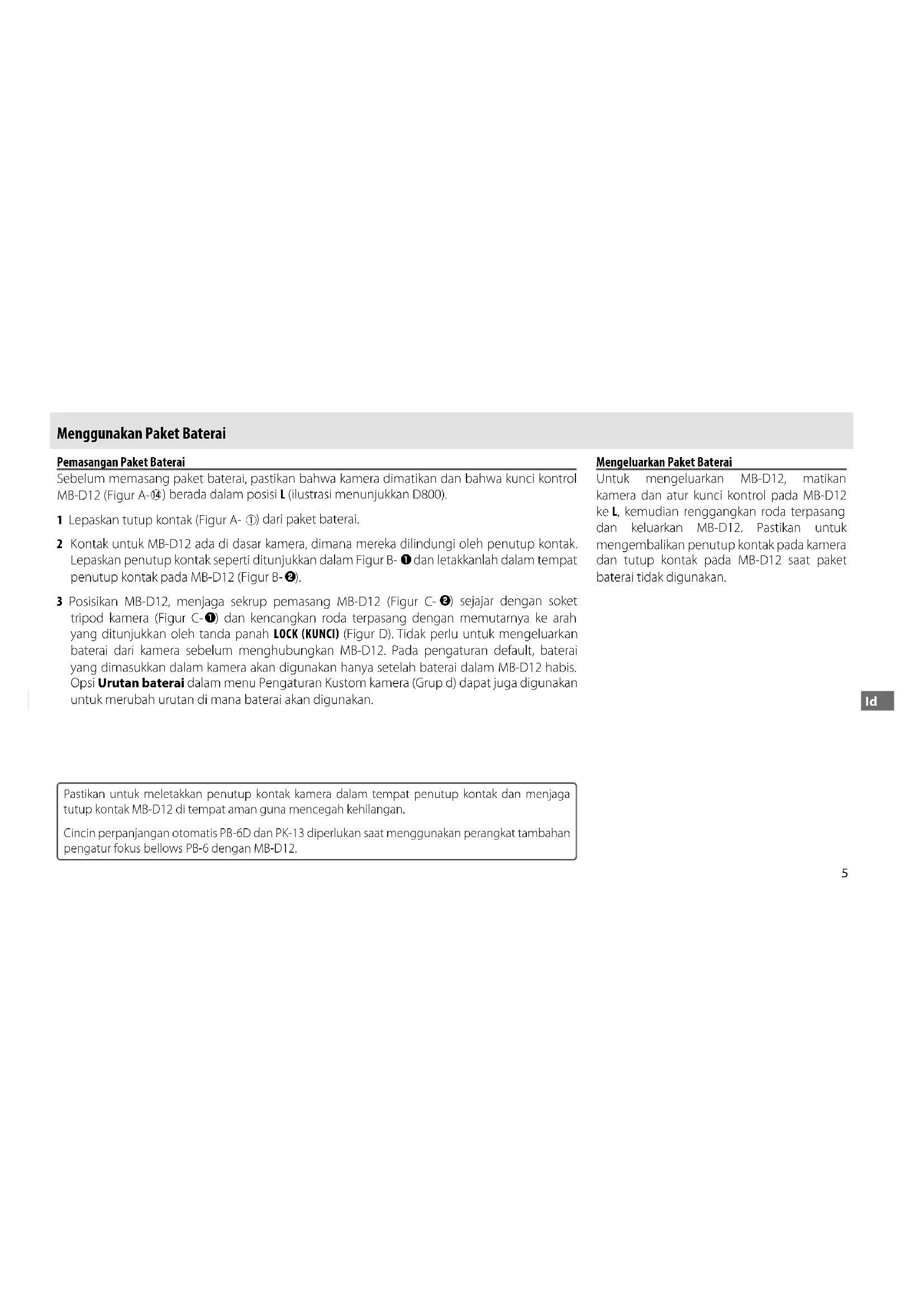

Menggunakan Paket Baterai

Pemasangan Paket Baterai

Sebelum memasang paket baterai, pastikan bahwa kamera dimatikan dan bahwa kunci kontrol MB-D12 (Figur A-14) berada dalam posisi L (ilustrasi untuk D800).

1 Lepaskan tutup kontak (Figur A- ①) dari paket baterai. 2 Kontak untuk MB-D12 ada di dasar kamera, di mana mereka dilindungi oleh penutup kontak. Lepaskan penutup kontak seperti ditunjukkan dalam Figur B- ① dan letakkanlah dalam tempat penutup kontak pada MB-D12 (Figur B- ②). 3 Posisikan MB-D12, sejajarkan sekrup pemasang MB-D12 (Figur C- 2) dengan soket tripod kamera (Figur C-0) dan kencangkan roda terpasang dengan memutarnya ke arah yang ditunjukkan oleh tanda panah LOCK (KUNCI) (Figur D). Tidak perlu untuk mengeluarkan baterai dari kamera sebelum menghubungkan MB-D12. Pada pengaturan default, baterai yang dimasukkan dalam kamera akan digunakan setelah baterai dalam MB-D12 habis. Opsi Urutan baterai dalam menu Pengaturan Kustom kamera (Grup d) dapat juga digunakan untuk mengubah urutan di mana baterai akan digunakan.

Mengeluarkan Paket Baterai

Untuk mengeluarkan MB-D12, matikan kamera dan atur kunci kontrol pada MB-D12 ke L, kemudian renggangkan roda terpasang dan keluarkan MB-D12. Pastikan untuk mengembalikan penutup kontak pada kamera dan tutup kontak pada MB-D12 jika baterai tidak digunakan.

Cincin perpanjangan otomatis PB-6D dan PK-13 diperlukan saat menggunakan perangkat tambahan pengatur fokus bellows PB-6 dengan MB-D12.

Memasukkan Baterai

MB-D12 dapat digunakan dengan baterai Li-ion isi ulang EN-EL15 atau EN-EL18, atau dengan delapan baterai AA. Penutup ruang baterai BL-5 (dijual terpisah) diperlukan untuk menggunakan baterai EN-EL18.

Sebelum memasukkan baterai, pastikan kamera telah mati dan kunci kontrol MB-D12 berada di posisi L.

1 Putar pengunci ruang-baterai MB-D12 ke dan lepaskan tempat baterai (Figur E). 2 Siapkan baterai seperti dijelaskan di bawah.

EN-EL15: Cocokkan indentasi pada baterai ke proyeksi pada tempat MS-D12EN, masukkan baterai dengan tanda panah (▲) pada baterai menghadap terminal daya tempat baterai (Figur F-①). Tekan baterai ke bawah perlahan dan geserlah ke arah sesuai tanda panah hingga terminal daya klik di tempat (Figur F-②).

EN-EL18: Jika lepas baterai pada penutup ruang-baterai BL-5 opsional diposisikan sehingga panah < terlihat, geser pelepas baterai untuk menutup panah (Figur G-0). Masukkan ke dalam proyeksi pada baterai ke dalam slot bersesuaian pada BL-5 (Figur G-2) dan pastikan bahwa pelepas baterai telah bergeser ke samping dan menampakkan panahnya.

Baterai AA: Letakkan delapan baterai AA dalam tempat baterai MS-D12 seperti ditunjukkan dalam Figur H, pastikan bahwa baterai berada dalam orientasi yang benar.

3 Masukkan tempat baterai dalam MB-D12 dan kunci penutup ruang-baterai (Figur I). Pastikan tempat penyimpan dimasukkan seluruhnya sebelum memutar pengunci. 4 Hidupkan kamera dan periksa tingkat daya baterai pada panel kontrol atau jendela bidik. Jika kamera tidak dapat hidup, periksa apakah baterai dimasukkan dengan benar.

Konektor Daya EP-5B

Saat menggunakan konektor daya EP-5B, masukkanlah ke dalam tempat MS-D12EN dengan tanda panah (▲) pada konektor menghadap terminal daya baterai. Tekan konektor ke bawah perlahan dan geserlah sesuai tanda panah hingga terminal daya klik di tempat (Figur J-1). Buka tempat penutup konektor daya dan lewatkan kabel daya EP-5B melalui pembukaan (Figur J-2).

Tingkat Daya Baterai

Kamera menampilkan tingkat daya baterai seperti berikut:

Panel kontrol	Jendela bidik	Penjelasan
	— Baterai terisi PENH.
	— Baterai habis sebagian.
		Baterai lemah. Siapkan baterai cadangan terisi penuh untuk isi daya baterai.
(berkedip)	(berkedip)	Baterai habis. Isi daya atau ganti baterai.

Baterai AA

Panel kontrol	Jendela bidik	Penjelasan
	—	Daya tersisa.
		Baterai lemah. Siapkan baterai cadangan.
(berkedip)	(berkedip)	Baterai habis. Tombol pelepas rana dinonaktifkan.

Opsi dalam Grup d dari menu Pengaturan Kustom kamera dapat digunakan untuk mengubah urutan dimana baterai akan digunakan. Saat kamera memakai MB-D12, ikon @dita kontrol. Jika ikon @berkedip, baterai tidak terkunci. Tutup ruang-baterai.

Untuk memastikan bahwa kamera menunjukkan tingkat daya baterai yang benar saat baterai AA digunakan, pilih opsi yang

sesuai untuk Jenis baterai MB-D12 dalam menu Pengaturan Kustom kamera (Grup d). Jika opsi yang benar tidak terpilih, kamera kemungkinan gagal untuk berfungsi sesuai harapan.

Opsí Jenis baterai
QLR6	LR6 (AA alkalin) AA	alkalin (LR6)
ONMH	HR6 (AA Ni-MH) AA	Ni-MH (HR6)
QFR6	FR6 (AA lithium) AA	Lithium (FR6)

Keluarkan baterai saat MB-D12 tidak digunakan.

Info Baterai

Informasi baterai (termasuk informasi kalibrasi bagi baterai EN-EL18) dapat ditinjau dari menu pengaturan kamera (baterai kamera

dicantumkan di kiri, MB-D12 di kanan). Hanya ikon tingkat daya baterai ditunjukkan saat baterai AA digunakan. Lihat buku petunjuk kamera untuk perincian.

Catatan: Ilustrasi pada halaman ini berasal dari D800.

Mengeluarkan Baterai

Hati-hati agar tidak menjatuhkan baterai atau tempatnya.

1 Putar pengunci ruang-baterai MB-D12 ke arah yang ditunjukkan dan lepaskan tempat baterai (Figur E). 2 Keluarkan baterai atau semua baterai dari tempatnya.

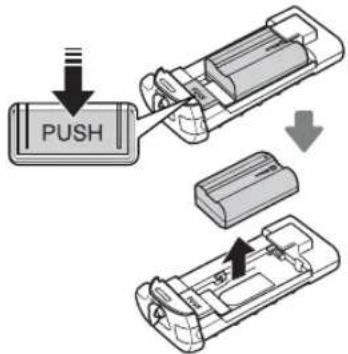

EN-EL15

Saat menekan tombol PUSH (TEKAN) pada tempat penyimpan, geser baterai mengarah ke tombol. Baterai kemudian dapat dikeluarkan seperti petunjuk.

Prosedur untuk melepaskan konektor daya EP-5B adalah sama dengan untuk EN-EL15.

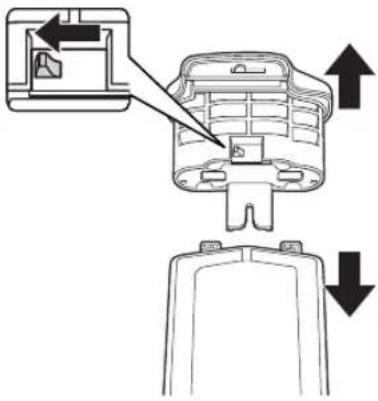

EN-EL18

Geser pelepas baterai ke arah yang diindikasikan oleh panah (<) dan lepaskan penutup ruang-baterai.

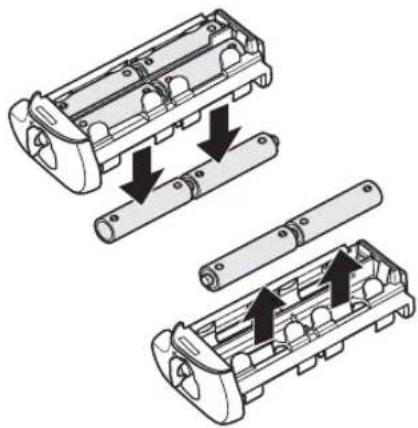

Baterai AA

Keluarkan baterai seperti petunjuk. Hati-hati agar tidak menjatuhkan baterai saat mengeluarkannya dari tempatnya.

Spesifikasi

Sumber daya	Satu baterai Li-ionisi ulang EN-EL15 oleh EN-EL18, delapan baterai alkalin LR6, Ni-MH HR6, oleh AA litium FR6, oleh adaptor AC EH-5b/EH-5a/EH-5 (memerlukan konektor daya EP-5B)
Suhupengoperasian 0 - 40 °C
Dimensi (L × T × D) Sekita	151 × 50 × 81 mm
Berat Sekitar 365 g dengan MS-D12EN dan baterai EN-EL15 opsional
	Sekitar 460 g dengan MS-D12 dan delapan baterai AA (dijual terpisah dari pemasok pihak ketiga)
	Sekitar 310 g dengan MS-D12EN dan konektor daya EP-5B opsional
	Sekitar 425 g dengan BL-5 dan baterai EN-EL18 opsional
	Sekitar 280 g dengan MS-D12EN
	Sekitar 270 g dengan MS-D12

Spesifikasi dan desain dapat berubah tanpa pemberitahuan.

Baterai EN-EL15 dan EN-EL18

Kinerja baterai EN-EL15 dan EN-EL18 menurun pada suhu di bawah sekitar 10°C. Pastikan baterai terisi daya dan simpan baterai cadangan yang hangat siap untuk penggantian sesuai keperluan. Baterai dingin akan pulih sebagian dayanya saat dihangatkan.

Baterai AA

Dikarenakan kapasitasnya yang terbatas, baterai AA alkalin LR6 sebaiknya digunakan hanya saat tiada pilihan lain tersedia.

Kapasitas baterai AA bervariasi menurut kondisi pembuatan dan penyimpanan, dan dalam beberapa kasus, baterai AA dapat gagal berfungsi sebelum tanggal kadaluarsanya. Catat bahwa kapasitas dari baterai AA dapat menurun pada suhu di bawah 20°C. Penggunaan tidak dianjurkan pada suhu rendah.
