PANDUAN PENGGUNA Nikkor AF-S 85mm f/1.8G NIKON

• Jangan membongkar sendiri. Menyentuh bagian internal kamera atau lensa dapat mengakibatkan luka. Apabila terjadi kegagalan fungsi, produk sebaiknya diperbaiki oleh teknisi berpengalaman. Apabila kamera pecah karena jatuh atau kecelakaan lain, lepas baterai dan/atau cabut adaptor AC, dan bawalah produk ke perwakilan servis resmi Nikon untuk pemeriksaan.
• Segera matikan kamera apabila terjadi kegagalan fungsi. Apabila Anda melihat ada asap atau bau asing muncul dari perangkat, segera cabut adaptor AC dan keluarkan baterai kamera, sambil berhati-hati agar tidak terbakar. Tetap melanjutkan menggunakan produk akan menyebabkan api atau luka. Setelah melepas baterai, bawalah peralatan ke pusat servis resmi Nikon untuk pemeriksaan.
• Jangan gunakan kamera di daerah yang mengandung gas mudah menyala.

Mengoperasikan peralatan elektronik di tempat yang mengandung gas mudah menyala dapat mengakibatkan ledakan atau kebakaran.

- Jangan melihat langsung ke matahari melalui lensa atau jendela bidik kamera.

Melihat langsung ke matahari atau sumber cahaya kuat lainnya melalui jendela bidik dapat menyebabkan hilangnya kemampuan melihat secara permanen.

• Jauhkan dari jangkauan anak-anak. Gagal mematuhi peringatan ini dapat menyebabkan luka.

• Perhatikan peringatan berikut ini saat menangani lensa dan kamera:

• Jaga lensa dan kamera tetap kering. Gagal mematuhi peringatan ini dapat menyebabkan kebakaran atau setrum listrik.

• Jangan menangani lensa atau kamera dengan tangan yang basah. Gagal mematuhi peringatan ini dapat menyebabkan setrum listrik.
• Jauhkan bingkai dari cahaya matahari saat memotret subjek dengan cahaya latar. Cahaya matahari yang terfokus ke kamera saat matahari berada dalam atau dekat bingkai dapat menimbulkan api.
• Apabila lensa tidak akan digunakan dalam waktu lama, pasang penutup lensa depan dan belakang dan simpan lensa di tempat terlindung dari cahaya matahari langsung. Apabila diletakkan di bawah cahaya matahari langsung, lensa dapat memfokuskan cahaya matahari ke benda yang mudah menyala, menyebabkan kebakaran.

- Jangan membawa tripod dengan lensa atau kamera tetap terpasang. Anda dapat tersandung atau tidak sengaja menabrak orang lain, dan mengakibatkan luka.

- Jangan tinggalkan lensa di tempat yang akan terpapar ke suhu sangat tinggi, misalnya di dalam mobil tertutup atau di bawah cahaya matahari langsung. Gagal mematuhi peringatan ini dapat berpengaruh buruk pada bagian dalam lensa, dan menyebabkan kebakaran.

Terima kasih Anda telah membeli lensa AF-S NIKKOR 85mm f/1.8G. Sebelum menggunakan produk ini, bacalah petunjuk dan buku petunjuk kamera ini dengan seksama.

Catatan: Saat dipasang pada kamera SLR digital format-DX seperti D7000 atau kamera seri D300, lensa ini memiliki sudut gambar 18°50' dan panjang fokus ekivalen dengan 127,5 mm (format 35 mm).

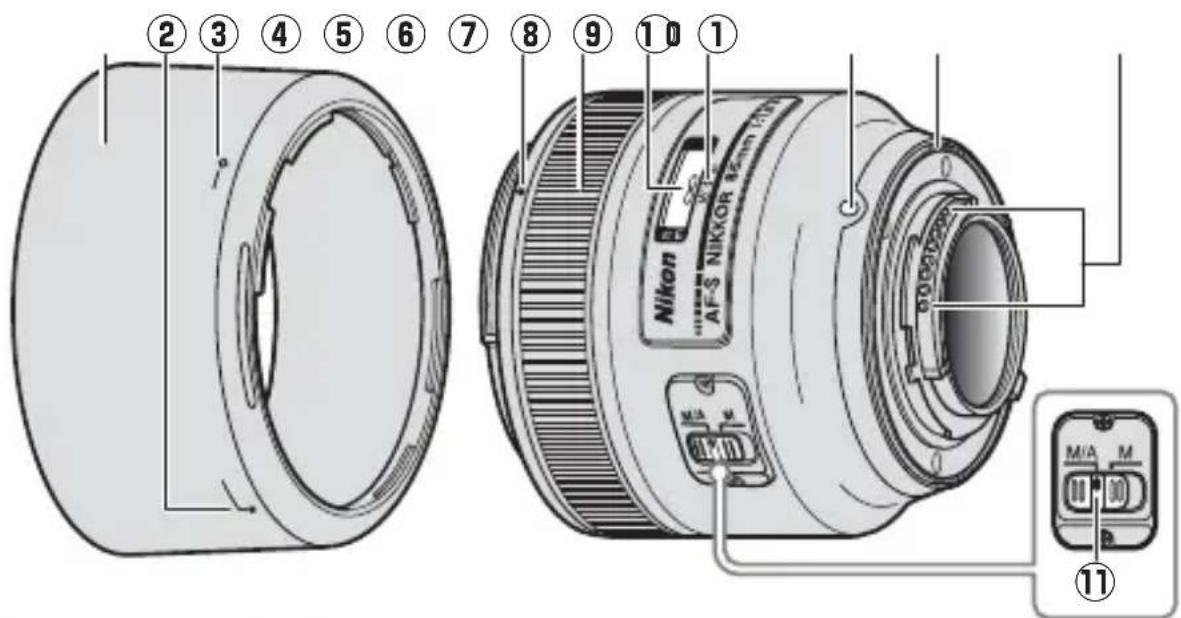

Bagian-bagian Lensa

Tanda centang ("√") menunjukkan fitur yang didukung, garis strip ("—") untuk fitur yang tidak didukung. Beberapa keterbatasan mungkin berlaku; lihatlah buku petunjuk kamera untuk rinciannya.

Kamera	Mode pencahayaan (Pemotretan)				AF^2
	P^1	SA	M
Kamera SLR digital Nikon format-FX dan format-DX √ √ √ √		√
F6, F5, F100, seri F80, seri F75, seri F65, Pronea 600i, Pronea S^3	√	√	√	√	√
Seri F4, F90X, seri F90, seri F70	√	√	—	—	√
Seri F60, seri F55, seri F50, F-401x, F-401s, F-401 √ √ √ √	—
F-801s, F-801, F-601M √ √ — — —
F3AF, F-601, F-501, kamera fokus manual Nikon (terkecuali F-601M) —

1 Termasuk mode AUTO dan mode pemandangan (Vari-Program Digital).
2 Fokus otomatis.
3 Mode pencahayaan M (manual) tidak tersedia.

■Fokus

Mode fokus yang didukung ditunjukkan dalam tabel berikut (untuk informasi tentang mode fokus kamera, bacalah buku petunjuk kamera).

Kamera	Mode fokus kamera	Mode fokus lensa
		M/A	M
Kamera SLR digital Nikon format-FX dan format-DX, F6, F5, seri F4, F100, F90X, seri F90, seri F80, seri F75, seri F70, seri F65, Pronea 600i, Pronea S	AF	Fokus otomatis dengan pengaturan manual	Fokus manual dengan jendela jangkauan elektronik
	MF	Fokus manual (jendela jangkauan elektronik tersedia pada semua kamera kecuali F-601M)
Seri F60, seri F55, seriF50, F-801s, F-801, F-601M, F-401x, F-401s, F-401	AF, MF

M/A (Fokus otomatis dengan Pengaturan Manual)

Untuk memfokus menggunakan fokus otomatis dengan pengaturan manual (M/A):

1 Geser switch mode-fokus lensa ke M/A.
2 Fokus.

Jika diinginkan, fokus otomatis dapat dibatalkan dengan memutar cincin fokus lensa sambil menekan separuh tombol pelepas rana (atau, jika kamera dilengkapi dengan tombol AF-ON, sementara tombol AF-ON ditekan). Untuk memfokus ulang menggunakan fokus otomatis, tekan separuh tombol pelepas rana atau tekan tombol AF-ON kembali.

Catatan: Film Inframerah

Saat menggunakan lensa dengan film inframerah, setel fokus secara manual. Setelah pemfokusan, catat jarak fokus sekarang ("4 m" di gambar "Kedalaman Bidang" di bawah) seperti ditunjukkan oleh indikator jarak fokus, putar cincin fokus untuk mensejajarkan jarak ini dengan tanda kompensasi inframerah, dan lalu pasang filter merah.

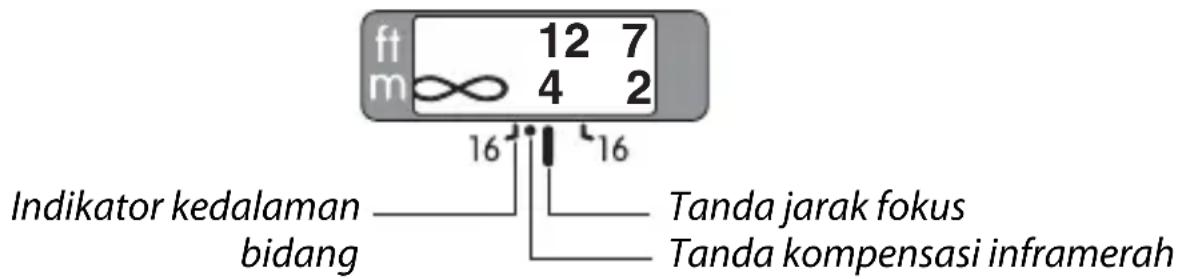

Kedalaman Bidang

Indikator kedalaman bidang pada lensa menunjukkan perkiraan kedalaman bidang (lihat halaman 174 untuk informasi selengkapnya). Apabila kamera menawarkan pratinjau kedalaman bidang (stop turun), kedalaman bidang juga dapat dipratinjau di jendela bidik.

ft m 12 7 ∞ 4 2 16 16 Indikator kedalaman bidang Tanda jarak fokus Tanda kompensasi inframerah

Bukaan

Bukaan disesuaikan menggunakan kontrol kamera.

■Unit Lampu Kilat Terpasang

Saat menggunakan lampu kilat terpasang pada kamera yang dilengkapi dengan unit lampu kilat terpasang, lepaskan tudung lensa untuk mencegah vinyet (bayangan yang tercipta dimana ujung dari lensa menghalangi lampu kilat terpasang).

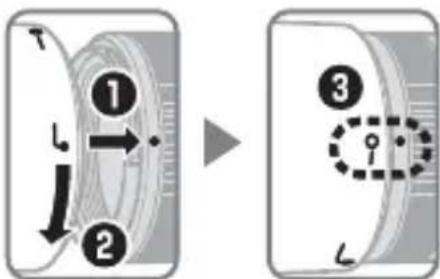

Tudung Lensa

Tudung lensa melindungi lensa dan mencegah masuknya berkas cahaya yang dapat menyebabkan silau atau gambar ganda.

Saat memasang atau melepaskan tudung, peganglah di dekat simbol pada dasarnya dan hindari menggenggam terlalu kencang. Vinyet dapat terbentuk jika tudung tidak terpasang dengan benar.

Tudung dapat dibalik dan dipasang pada lensa saat tidak digunakan.

■Layar Pengatur Fokus

Kamera berikut ini mendukung beragam layar pengatur fokus untuk digunakan dalam situasi berbeda.

Layar

A

B

C

E

EC-BEC-E

G1

G2

G3

G4

J

L

M

UK

amera

F6

◎

◎

—

◎

—

—

—

—

◎

◎

◎

F5+DP-30

◎

◎

○

◎

◎

◎

○

◎

◎

◎

F5+DA-30

◎

◎

○

◎

◎

○(+1,0)

◎(+0,5)

◎

◎

◎

◎: Disarankan.
O: Bayangan tampak di jendela bidik (foto tidak terpengaruh).
—: Tidak kompatibel dengan kamera.
(: Angka dalam tanda kurung memberi kompensasi pencahayaan untuk pengukuran rasio pusat. Pilih "Layar lainnya" untuk Pengaturan Kustom b6 ("Komp. layar") saat menyesuaikan kompensasi pencahayaan untuk F6; catat bahwa dengan layar selain daripada B atau E, "Layar lainnya" harus dipilih bahkan ketika nilai untuk kompensasi pencahayaan adalah 0. Kompensasi pencahayaan untuk F5 dapat disesuaikan menggunakan Pengaturan Kustom 18; lihatlah buku petunjuk kamera untuk rinciannya.
Sel kosong: Tidak cocok untuk digunakan bersama lensa ini. Catat bahwa layar tipe M dapat digunakan untuk fotomikrografi dan fotografi makro pada pembesaran 1 : 1 atau lebih tinggi.

Catatan: F5 mendukung pengukuran matriks dengan layar pengatur fokus A, B, E, EC-B/EC-E, J, dan L saja.

Perawatan Lensa

• Jangan memungut atau memegang lensa atau kamera hanya pada tudung lensanya.
• Jaqa agar kontak CPU tetap bersih.
• Apabila gasket karet pemasangan lensa rusak, hentikan segera penggunaan dan bawalah lensa ke pusat servis resmi Nikon untuk direparasi.
• Gunakan blower untuk menghilangkan debu dan kotoran dari permukaan lensa. Untuk menghilangkan noda dan sidik jari, teteskan sedikit ethanol atau cairan pembersih lensa ke kain katun lembut dan bersih atau ke tisu pembersih lensa dan bersihkan dari tengah bergerak melingkar ke luar, usahakan agar tidak meninggalkan noda atau menyentuh kaca dengan jari Anda.
• Jangan gunakan pelarut organik seperti tiner cat atau bensin untuk membersihkan lensa.
• Tudung lensa atau filter NC dapat digunakan untuk melindungi elemen lensa depan.
• Pasang penutup depan dan belakang sebelum menyimpan lensa di kantung fleksibelnya.
• Apabila lensa tidak akan digunakan dalam waktu lama, simpanlah di tempat yang sejuk dan kering untuk mencegah jamur dan karat. Jangan menyimpan di tempat yang terkena cahaya matahari langsung atau bersama nafta atau kapur barus.
• Jaga lensa agar tetap kering. Karat pada mekanisme internal dapat menyebabkan kerusakan yang tidak dapat diperbaiki.
• Meninggalkan lensa di tempat yang sangat panas dapat merusak atau melengkungkan bagian yang terbuat dari plastik penguatan.

■Aksesori yang Disertakan

• 67 mm Penutup Lensa Depan snap-on LC-67
• Tutup Lensa Belakang LF-4
• Tudung Bayonet HB-62
• Kantung Fleksibel Lensa CL-1015

■Aksesori Kompatibel

- 67 mm filter ulir

Spesifikasi

Tipe Lensa tipe G AF-S	dengan CPU terpasang dan dudukan F
Panjang fokal 85 mm
Bukaan maksimal f/1.8
Konstruksi lensa 9 elemen dalam 9 grup
Sudut gambar	Kamera SLR film Nikon dan D-SLR format-FX: 28°30'Kamera D-SLR Nikon format-DX: 18°50'Kamera sistem IX240: 22°50'
Informasi jarak Output ke kamera
Memfokus Sistem Pemfokusan Internal (IF) Nikon dengan fokus otomatis dikendalikan oleh Motor Autofocus Senyap dan cincin fokus terpisah bagi fokus manual
Indikator jarak fokus	0,8 m hingga tak terbatas (∞)
Jarak fokus minimum 0,8 m dari bidang fokal
Bilah diafragma 7 (bukaan diafragma bulat)
Diafragma Otomatis penuh
Kisaran bukaan	f/1.8 hingga f/16
Pengukuran	Bukaan penuh
Ukuran tambahan filter	67 mm (P=0,75 mm)
Dimensi	Diameter sekitar 80 mm × 73 mm (jarak dari kelepak pemasangan lensa kamera)
Berat	Sekitar 350 g

Nikon memiliki hak untuk mengubah spesifikasi dari perangkat keras sebagaimana dijelaskan dalam buku petunjuk ini kapan saja dan tanpa pemberitahuan terlebih dahulu.
