MANUAL DE UTILIZADOR Nikkor AF-S 85mm f/1.8G NIKON

■Cuidado del objetivo

◎: A a n b e v o l e n

• Não desmonte. Tocar nas peças internas da câmara ou da objectiva pode resultar em lesão. Caso ocorra um problema, o produto deve apenas ser reparado por um técnico qualificado. Se o produto se abrir como resultado de uma queda ou outro acidente, remova a bateria da câmara e/ou desligue o adaptador CA, levando depois o produto a um centro de assistência autorizado da Nikon.
• Caso ocorra um problema desligue a câmara de imediato. Se notar fumo ou um cheiro pouco comum a sair do equipamento, desligue imediatamente o adaptador CA e remova a bateria da câmara, tendo cuidado para evitar queimaduras. O funcionamento contínuo apesar disso pode resultar em incêndio ou lesão. Depois de remover a bateria, leve o equipamento a um centro de assistência autorizado da Nikon para inspecção.
• Não utilize na presença de um gás inflamável. Trabalhar com equipamento electrónico na presença de um gás inflamável pode resultar numa explosão ou incêndio.
• Não olhe para o sol através da objectiva ou do visor da câmara. Olhar para o sol ou outra fonte de iluminação forte através da objectiva ou do visor pode resultar em danos visuais permanentes.
• Mantenha longe do alcance de crianças. A não observância desta precaução pode resultar em lesão.
• Tenha em atenção as seguintes precauções quando manipular a objectiva e a câmara:

- Mantenha a objectiva e a câmara secas. Não o fazer pode resultar em incêndio ou choque eléctrico.

• Não manuseie a objectiva ou a câmara com as mãos molhadas. Fazê-lo pode resultar em choque eléctrico.
• Mantenha o sol bem fora do enquadramento quando fotografar indivíduos em contraluz. A luz do sol focada na câmara quando o sol está dentro ou perto do enquadramento pode causar um incêndio.

• Se não pretender usar a objectiva por um longo período de tempo, monte as tampas frontal e traseira da objectiva e guarde a mesma longe de luz solar directa. Se a deixar sob luz solar directa, a objectiva pode focar os raios de sol em objectos inflamáveis, causando um incêndio.

• Não transporte tripés com uma objectiva ou a câmara montadas. Pode tropeçar ou acertar acidentalmente noutros, resultando em ferimentos.

• Não deixe a objectiva onde esteja exposta a temperaturas extremamente altas, como num automóvel fechado ou sob luz solar directa. Fazê-lo pode afectar adversamente as partes internas da objectiva, causando um incêndio.

Obrigado por ter adquirido uma objectiva AF-S NIKKOR 85mm f/1.8G. Antes de utilizar este produto, leia cuidadosamente estas instruções e o manual da câmara.

Nota: Quando montada numa câmara digital reflex de objectiva simples com formato DX, como a D7000 ou as câmaras das série D300, esta objectiva tem um ângulo de visão de 18° 50' e uma distância focal equivalente ao formato de 127,5 mm (formato de 35 mm).

■Partes da objectiva

②③④⑤⑥⑦⑧⑨⑩⑪ Nikon AF-S NIKKOR 45mm LTR M/A M 10 M/A M 11

① Pára-sol da objectiva .....74
②Marca de alinhamento do pára- sol da objectiva.... 74
③Marca de bloqueio do pára-sol da objectiva.... 74
④Marca de montagem do pára- sol da objectiva.... 74
⑤Anel de focagem.... 73
⑥Indicador da distância de focagem 73

⑦ Marca da distância de focagem....73
⑧Marca de montagem da objectiva
⑨Junta de borracha da montagem da objectiva.....76
⑩Contactos CPU 76
⑪Comutador do modo de focagem....73

■Compatibilidade

As marcas de confirmação ("√") indicam as funcionalidades suportadas, os traços ("—") indicam aquelas que não são suportadas. Podem aplicar-se algumas limitações; consulte o manual da câmara para detalhes.

Câmara	Modo de exposição (disparo)				AF^2
	P^1	S A	M
Câmaras digitais Nikon de objectiva simples com formato FX e formato DX	√	√	√	√	√
F6, F5, F100, série F80, série F75, série F65, Pronea 600i, Pronea S^3	√	√	√	√	√
Série F4, F90X, série F90, série F70	√	√	—	—	√
Série F60, série F55, série F50, F-401x, F-401s, F-401	√	√	√	√	—
F-801s, F-801, F-601M√ √ — — —
F3AF, F-601, F-501, câmaras Nikon de focagem manual (excluindo F-601M)	—

1 Inclui os modos AUTO e cena (Digital Vari-Program).
2 F oc a g e m a u t o m á t i c a .
3 Modo de exposição M (manual) não está disponível.

■Focagem

Os modos de focagem suportados são apresentados na seguinte tabela (para informações sobre os modos de focagem da câmara, consulte o manual da câmara).

Câmara	Modo de focagem da câmara	Modo de focagem da objectiva
		M/AM
Câmaras digitais reflex Nikon de objectiva simples com formato FX e com formato DX, F6, F5, série F4, F100, F90X, série F90, série F80, série F75, série F70, série F65, Pronea 600i, Pronea S	AF	Focagem automática com sobreposição manual	Focagem manual com o telémetro electrónico
	MF	Focagem manual (telémetro electrónico disponível com todas as câmaras excepto F-601M)
Série F60, série F55, série F50, F-801s, F-801, F-601M, F-401x, F-401s, F-401	AF, MF

M/A (Focagem automática com sobreposição manual)

Para focar usando a focagem automática com sobreposição manual (M/A):

1 Deslizar o interruptor do modo de focagem para M/A.
2 Focar.

Se pretendido, a focagem automática pode ser anulada rodando o anel de focagem da objectiva enquanto o botão de disparo do obturador está ligeiramente premido (ou se a câmara estiver equipada com um botão AF-ON, enquanto esse mesmo está premido). Para focar de novo utilizando a focagem automática, prima o botão de disparo do obturador ligeiramente ou prima de novo o botão AF-ON.

Nota: Filme infravermelho

Quando estiver a usar a objectiva com filme infravermelho, ajuste a focagem manualmente. Após focar, preste atenção à distância de focagem actual ("4 m" na imagem de "Profundidade de Campo" abaixo) mostrada no indicador da distância de focagem, rode o anel de focagem para alinhar esta distância com a marca de compensação de infravermelho e depois fixe um filtro vermelho.

Os indicadores de profundidade de campo na objectiva mostram uma aproximação da profundidade de campo (consulte a página 174 para mais informação). Se a câmara permitir a pré-visualização da profundidade de campo (stop down, baixar abertura), a profundidade de campo pode ser pré-visualizada no visor.

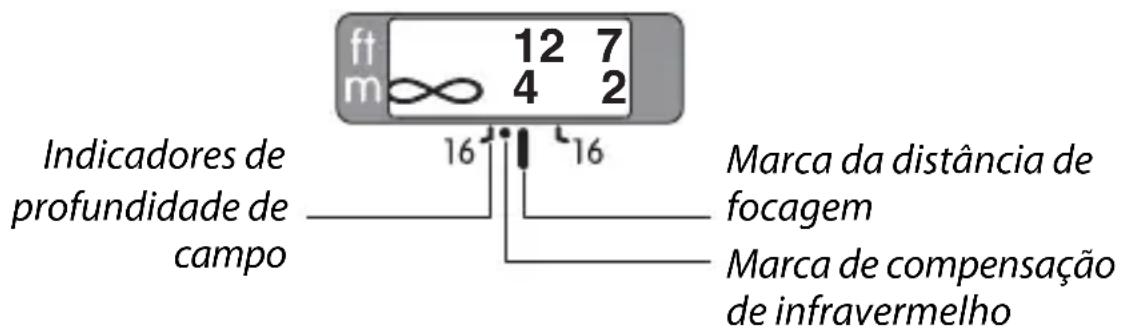

Indicadores de profundidade de campo 16 12 7 4 2 Marca da distância de focagem Marca de compensação de infravermelho

■Abertura

A abertura é ajustada usando os controlos da câmara.

■Unidades de flash incorporadas

Quando estiver a usar o flash incorporado em câmaras equipadas com uma unidade de flash incorporada, retire o pára-sol da objectiva para evitar vinhetagem (sombras criadas onde o fim da objectiva escurece o flash incorporado).

■Pára-sol da objectiva

O pára-sol da objectiva protege a objectiva e bloqueia a difusão de luz que doutra forma causaria reflexos ou efeito fantasma.

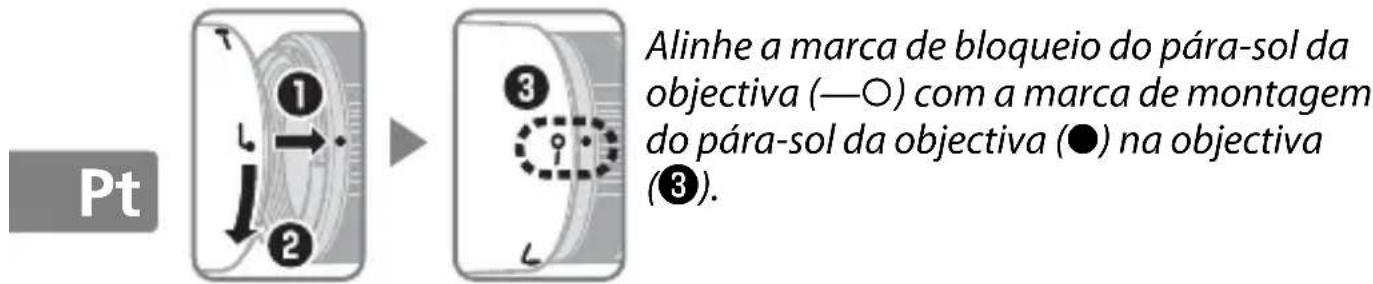

Alinhe a marca de bloqueio do pára-sol da objectiva (—○) com a marca de montagem do pára-sol da objectiva (●) na objectiva (3).

Quando montar ou remover o pára-sol, segure-o perto do símbolo, na sua base, e evite prendê-lo demasiado. Pode ocorrer vinhetagem se o pára-sol não estiver correctamente montado.

O pára-sol pode ser revertido e montado na objectiva quando não estiver a ser utilizado.

■Ecrãs de focagem

As seguintes câmaras suportam vários ecrãs de focagem para utilizar em diferentes situações.

◎: Recomendado.
O: Vinhetagem visível no visor (as fotografias não são afectadas).
—: Não compatível com a câmara.
(): Os valores entre parênteses dão a compensação de exposição para a medição central ponderada. Seleccione “Outro ecrã” para o ajuste personalizado b6 (“Comp. de ecrã”) quando ajustar a compensação de exposição para F6; note que com ecrãs que não o B ou E, deve seleccionar-se “Outro ecrã” mesmo quando o valor para a compensação de exposição é 0. A compensação de exposição para F5 pode ser ajustada usando o ajuste personalizado 18; consulte o manual da câmara para mais detalhes.
Célula vazia: Não adequado para usar com esta objectiva. Note que os ecrãs de tipo M podem, todavia, ser usados para fotomicrografia e macro fotografia com ampliações de 1 : 1 ou mais.
Nota: A F5 suporta a medição matricial apenas com os ecrãs de focagem A, B, E, EC-B/EC-E, J, e L.

■Cuidados com a objectiva

• Não pegue ou segure na objectiva ou câmara usando apenas o pára-sol da objectiva.
• Mantenha os contactos CPU limpos.
• Se a junta de borracha da montagem da objectiva for danificada, pare imediatamente a utilização e leve a objectiva a um centro de assistência autorizado da Nikon para reparação.
• Utilize uma pêra de ar para remover a poeira e sujidade entre as superfícies da objectiva. Para remover borrões e dedadas, aplique uma pequena quantidade de etanol ou produto de limpeza de objectivas num pano de algodão, suave e macio, ou num tecido de limpeza de objectivas, e limpe do centro para fora, num movimento circular, e tendo cuidado para não deixar nódoas ou tocar no vidro com os dedos.
• Nunca utilize solventes orgânicos, como diluentes ou benzeno, para limpar a objectiva.
• O pára-sol da objectiva ou os filtros NC podem ser usados para proteger o elemento frontal da objectiva.
• Monte as tampas frontal e traseira antes de colocar a objectiva na respectiva bolsa flexível.
• Se a objectiva não for utilizada por um longo período de tempo, guarde-a num local fresco e seco para evitar bolor e ferrugem. Não guarde num local com luz solar directa ou com bolas de nafta ou cânfora.
• Mantenha a objectiva seca. Ferrugem no mecanismo interno pode implicar danos irreparáveis.
• Deixar a objectiva em locais extremamente quentes pode danificar ou deformar as peças feitas de plástico reforçado.

■Acessórios fornecidos

• Tampa de encaixe dianteiro da objectiva de 67 mm LC-67
  • Tampa traseira da objectiva LF-4
• Protecção de baioneta HB-62
• Bolsa flexível CL-1015 para a objectiva

■Acessórios compatíveis

Tipo Objectiva do tipo	G AF-S com CPU e montagem Fincorporados
Distância focal 85 mm
Abertura máxima f/1.8
Construção da objectiva	9 elementos em 9 grupos
Ângulo de visão	• Câmaras Nikon de filme SLR e de formato FX D-SLR: 28°30' • Câmaras Nikon de formato DX D-SLR: 18°50' • Câmaras de sistema IX240: 22°50'
Informação de distância	Saída para a câmara
Focagem Sistema de Focagem	cagem Interna (IF) Nikon com focagem automática controlada por Motor Silencioso e anel de focagem separado para focagem manual
Indicador da distância de focagem	0,8 m a infinito(∞)
Distância mínima de focagem	0,8 m desde o plano focal
Lâminas do diafragma 7	(abertura de diafragma circular)
Diafragma Totalmente	automático
Alcance da abertura f/1.8	a f/16
Medição Abertura total
Tamanho do anexo ao filtro	67 mm (P=0,75 mm)
Dimensões	Aprox. 80 mm de diâmetro × 73 mm (distância do rebordo de montagem da objectiva)
Peso	Aprox. 350 g

A Nikon reserva-se o direito de alterar as especificações do hardware descrito neste manual a qualquer altura e sem aviso prévio.

Para sua segurança

CUIDADOS

• Não desmonte. Tocar nas peças internas da câmera ou da lente pode resultar em lesão. Caso ocorra um problema, o produto deve apenas ser reparado por um técnico qualificado. Se o produto se abrir como resultado de uma queda ou outro acidente, remova a bateria da câmera e/ou desligue o adaptador AC, levando depois o produto a uma assistência técnica autorizada Nikon para inspeção.
• Caso ocorra um problema, desligue a câmera imediatamente. Se você notar fumaça ou um cheiro incomum saindo do equipamento, desligue imediatamente o adaptador AC e remova a bateria da câmera, tendo cuidado para evitar queimaduras. O funcionamento contínuo pode resultar em incêndio ou lesão. Depois de remover a bateria, leve o equipamento a uma assistência técnica autorizada Nikon para inspeção.
• Não utilize na presença de gás inflamável. Trabalhar com equipamento eletrônico na presença de gás inflamável pode resultar em uma explosão ou incêndio.
• Não olhe para o sol através da lente ou do visor da câmera. Olhar para o sol ou outra fonte de iluminação forte através da lente ou do visor pode resultar em danos visuais permanentes.
• Mantenha longe do alcance de crianças. Fazê-lo pode resultar em lesão.

• Observe as seguintes precauções quando manipular a lente e a câmera:

• Mantenha a lente e a câmera secas. Não o fazer pode resultar em incêndio ou choque elétrico.

• Não manuseie a lente ou a câmera com as mãos molhadas. Fazê-lo pode resultar em choque elétrico.
• Mantenha o sol fora do enquadramento quando fotografar temas em contraluz. A luz do sol focada na câmera quando o sol está dentro ou perto do enquadramento pode causar um incêndio.
• Se você não pretende usar a lente por um longo período de tempo, coloque as tampas frontal e traseira da lente e guarde a mesma longe de luz solar direta. Se a deixar sob luz solar direta, a lente poderá focar os raios de sol em objetos inflamáveis, causando um incêndio.

- Não transporte tripés com uma lente ou a câmera montada. Você pode tropeçar ou acertar acidentalmente outras pessoas, resultando em ferimentos.

- Não deixe a lente exposta a temperaturas extremamente altas, como num automóvel fechado ou na luz solar direta. Fazê-lo pode afetar adversamente as partes internas da lente, causando um incêndio.

Aviso para os Clientes no Canadá

Obrigado por ter adquirido uma lente AF-S NIKKOR 85mm f/1.8G. Antes de utilizar este produto, leia cuidadosamente estas instruções e o manual da câmera.

Nota: Quando montada numa câmera digital reflex de lente única com formato DX, tal como a D7000 ou as câmeras da série D300, esta lente tem um ângulo de visão de 18° 50' e uma distância focal equivalente a 127,5 mm (formato de 35 mm).

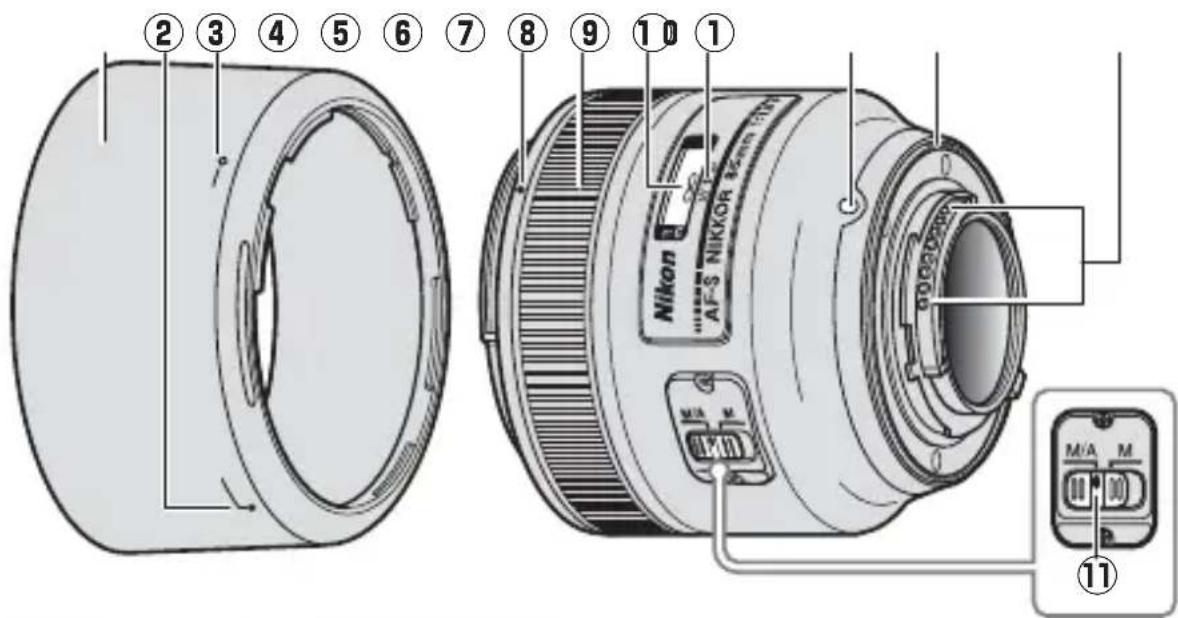

■Partes da lente

② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ Nikon AF-S NIKKOR 10 11 M/A M

① Para-sol da lente.... 82

②Marca de alinhamento do para- sol da lente .... 82

③Marca de trava do para-sol da lente....82

④Marca de fixação do para-sol da lente....82

⑤Anel de foco 81

⑥Indicador de distância de foco....81

⑦ Marca de distância de foco.....81

⑧Marca de montagem da lente

⑨Gaxeta de borracha de fixação da lente ....84

⑩Contatos CPU....84

⑪Chave do modo de foco .....81

■Compatibilidade

As marcas de confirmação ("√") indicam as funcionalidades suportadas, os traços ("—") indicam aquelas que não são suportadas. Podem aplicar-se algumas limitações; consulte o manual da câmera para obter detalhes.

Câmera	Modo de exposição (disparo)				AF^2
	P^1	S A	M
Câmeras digitais Nikon reflex de lente única com formato FX e formato DX	√	√	√	√	√
F6, F5, F100, séries F80, séries F75, séries F65, Pronea 600i, Pronea S^3	√	√	√	√	√
Séries F4, F90X, séries F90, séries F70	√	√	—	—	√
Séries F60, séries F55, séries F50, F-401x, F-401s, F-401	√	√	√	√	—
F-801s, F-801, F-601M√ √ — — —
F3AF, F-601, F-501, câmeras Nikon de foco manual (excluindo F-601M)	—

1 Inclui os modos AUTO e cena (Vari-Program Digital).
2 Foto automático.
3 Modo de exposição M (Manual) indisponível.

■Foco

Os modos de foco suportados são apresentados na seguinte tabela (para obter informações sobre os modos de foco da câmera, consulte o manual da câmera).

Câmera	Modo de focagem da câmera	Modo de focagem da lente
		M/AM
Câmeras digitais Nikon reflex de lente única com formato FX e formato DX, F6, F5, séries F4, F100, F90X, séries F90, séries F80, séries F75, séries F70, séries F65, Pronea 600i, Pronea S	AF	Foco automático com preferência para ajuste manual	Foco manual com telemetria eletrônica
	MF Foco manual (telemetria eletrônica disponível com todas as câmeras, exceto F-601M)
Séries F60, séries F55, séries F50, F-801s, F-801, F-601M, F-401x, F-401s, F-401	AF, MF

M/A (Foco automático com preferência para ajuste manual)

Para focar usando o foco automático com preferência para ajuste manual (M/A):

1 Deslizar a chave do modo de foco da lente para M/A.

2 Focar. Se pretendido, o foco automático pode ser anulado girando o anel de foco da lente enquanto o botão de liberação do obturador está pressionado até a metade (ou se a câmera estiver equipada com um botão AF-ON, enquanto esse mesmo está pressionado). Para focar de novo utilizando o foco automático, pressione o botão de liberação do obturador ligeiramente ou pressione novamente o botão AF-ON.

Nota: Filme Infravermelho

Ao usar a lente com filme infravermelho, ajuste o foco manualmente. Após focar, note a distância do foco atual ("4 m" na figura

"Profundidade de Campo" abaixo) como exibida pelo indicador de distância de foco, gire o anel de foco para alinhar essa distância com a marca de compensação de infravermelho, depois instale um filtro vermelho.

Os indicadores de profundidade de campo na lente mostram uma profundidade de campo aproximada (consulte a página 174 para obter mais informação). Se a câmera permitir a previsão da profundidade de campo (stop down, baixar abertura), a profundidade de campo também poderá ser prevista no visor.

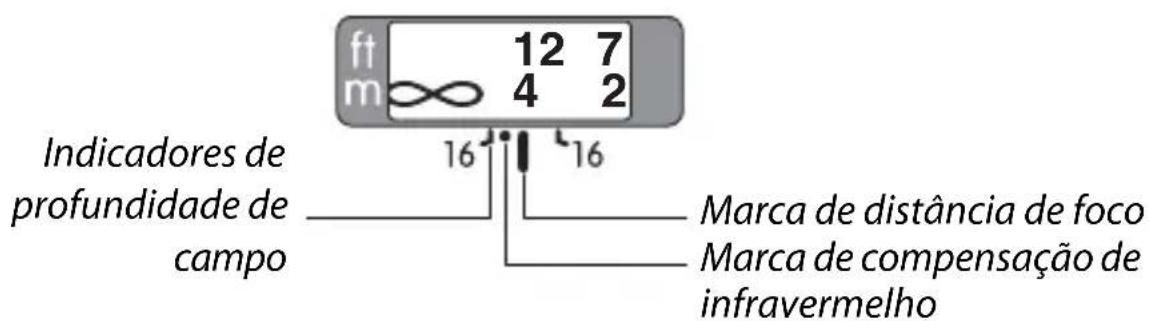

Indicadores de profundidade de campo 16 12 7 4 2 Marca de distância de foco Marca de compensação de infravermelho

■Abertura

A abertura é ajustada utilizando os controles da câmera.

■Unidades de Flash Embutido

Ao usar o flash embutido em câmeras equipadas com uma unidade de flash embutido, remova o para-sol da lente para evitar a vinheta (sombras criadas quando a extremidade da lente obscurece o flash embutido).

Para-sol da lente

O para-sol da lente protege a lente e bloqueia a difusão de luz que de outra forma causaria refração ou fantasmas.

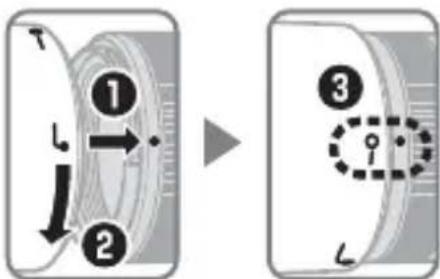

Alinhe a marca de trava do para-sol da lente (—○) com a marca de fixação do para-sol da lente (●) na lente (③).

Quando montar ou remover o para-sol, segure-o perto do símbolo na sua base e evite prendê-lo demasiadamente. Poderá ocorrer vinheta se o para-sol não estiver corretamente montado.

O para-sol pode ser revertido e montado na lente quando não estiver sendo utilizado.

■Telas de foco

As seguintes câmeras suportam várias telas de foco para utilizar em diferentes situações.

◎: Recomendado.
O: Vinheta visível no visor (as fotografias não são afetadas).
—: Não compatível com a câmera.
(: Os valores entre parênteses fornecem a compensação de exposição para fotometria da ponderação central. Seleccione "Other screen (Outra tela)" para a Configuração Personalizada b6 ("Screen comp. (Comp. de tela)") quando ajustar a compensação de exposição para F6; note que com as telas diferentes de B ou E, deve selecionar-se "Other screen (Outra tela)" mesmo quando o valor para a compensação de exposição é 0. A compensação de exposição para F5 pode ser ajustada usando a Configuração Personalizada 18; consulte o manual da câmera para obter detalhes.
Célula vazia: Não adequado para usar com esta lente. Note que as telas do tipo M podem, todavia, ser usadas para fotomicrografia e a macro fotografia com ampliações de 1 : 1 ou mais.
Nota: A F5 suporta fotometria por matriz apenas com as telas de foco A, B, E, EC-B/EC-E, J e L.

■Cuidados com a lente

• Não pegue ou segure na lente ou na câmera usando apenas o parasol da lente.
• Mantenha os contatos CPU limpos.
• Se a gaxeta de borracha de fixação da lente for danificada, pare imediatamente a utilização e leve a lente a uma assistência técnica autorizada Nikon para reparo.
• Utilize um soprador para remover a poeira e a sujeira das superfícies da lente. Para remover borrões e impressões digitais, aplique uma pequena quantidade de etanol ou produto de limpeza de lentes num pano de algodão, suave e macio, ou num tecido de limpeza de lentes, e limpe do centro para fora num movimento circular e tendo cuidado para não deixar manchas ou tocar no vidro com os dedos.
• Nunca utilize solventes orgânicos, tais como tíner ou benzeno para limpar a lente.
• O para-sol da lente ou os filtros NC podem ser usados para proteger o elemento frontal da lente.

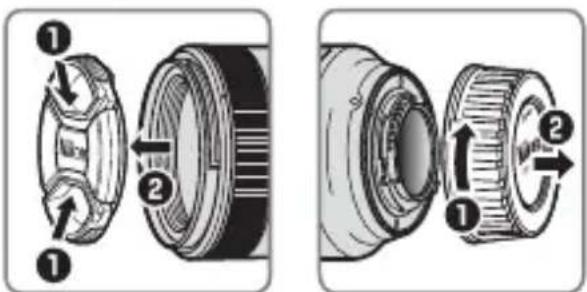

• Monte as tampas frontal e traseira antes de colocar a lente na respectiva bolsa flexível.
• Se a lente não for utilizada por um longo período de tempo, guarde-a num local fresco e seco para evitar bolor e ferrugem. Não guarde num local com luz solar direta ou com bolas de naftalina ou cânfora.
• Mantenha a lente seca. A ferrugem no mecanismo interno pode causar danos irreparáveis.
• Deixar a lente em locais extremamente quentes pode danificar ou deformar as peças feitas de plástico reforçado.

■Acessórios fornecidos

• Tampa de encaixe dianteira da lente de 67 mm LC-67
  • Tampa traseira da lente LF-4
  • Para - sol HB - 62
• Bolsa flexível CL-1015 para a lente

■Acessórios compatíveis

Tipo Lente do tipo G AF-S com CPU embutida e rosca F
Distância focal 85 mm
Abertura máxima f/1.8
Construção da lente 9 elementos em 9 grupos
Ângulo de visão	Câmeras Nikon de filme SLR e formato FX D-SLR: 28° 30'Câmeras Nikon de formato DX D-SLR: 18° 50'Câmeras de sistema IX240: 22° 50'
Informação de distância Saída para a câmera
Foco	Sistema de Focagem Interno (IF) da Nikon com foco automático controlado pelo Motor de Onda Silencioso (SWM) e pelo anel de foco separado para o foco manual
Indicador de distância do foco	0,8 m a infinito (∞)
Distância mínima de foco	0,8 m a partir do plano focal
Lâminas do diafragma 7 (abertura de diafragma circular)
Diafragma Totalmente automático
Alcance da abertura f/1.8 a f/16
Fotometria Abertura total
Tamanho da rosca do filtro	67 mm (P=0,75 mm)
Dimensões	Aprox. 80 mm de diâmetro × 73 mm (distância do flange de montagem da lente)
Peso	Aprox. 350 g

A Nikon reserva-se o direito de alterar as especificações do hardware descrito neste manual a qualquer momento e sem aviso prévio.
