Тип продукта	Объектив AF-S типа G со встроенным микропроцессором и байонетом F
Бренд	Nikon
Модель	Nikkor AF-S 85mm f/1.8G
Фокусное расстояние	85 мм
Максимальная диафрагма	f/1.8
Оптическая схема	9 линз в 9 группах
Угол поля зрения	FX/пленочный: 28°30', DX: 18°50', IX240: 22°50'
Фокусировка	Автофокус SWM (ультразвуковой мотор) с ручным приоритетом (M/A)
Минимальная дистанция фокусировки	0,8 м (от фокальной плоскости)
Лепестки диафрагмы	7 (круглая)
Диапазон диафрагм	от f/1.8 до f/16
Диаметр фильтра	67 мм
Размеры	Приблизительно Ø80 × 73 мм
Вес	Приблизительно 350 г
Комплектация	Передняя крышка LC-67, задняя крышка LF-4, бленда HB-62, чехол CL-1015
Совместимость	Цифровые зеркальные камеры Nikon FX/DX и пленочные, F6, F5 и др. (см. таблицу в инструкции)
Меры предосторожности по уходу	Очистка с помощью груши и мягкой ткани; избегать органических растворителей; хранение в сухом прохладном месте
Безопасность	Не разбирать, не смотреть на солнце, хранить в недоступном для детей месте, избегать воспламеняющихся газов
Информация о расстоянии	Передается в камеру
Замер экспозиции	При полной диафрагме

Часто задаваемые вопросы - Nikkor AF-S 85mm f/1.8G NIKON

Как очистить переднюю линзу объектива?

Используйте грушу для удаления пыли. Для пятен смочите чистую хлопчатобумажную ткань этанолом или средством для чистки объективов и протирайте круговыми движениями от центра к краям. Никогда не используйте органические растворители, такие как бензол.

Можно ли использовать этот объектив со встроенной вспышкой?

Да, но снимите бленду, чтобы избежать виньетирования (теней, создаваемых объективом, перекрывающим вспышку).

Какое минимальное расстояние фокусировки?

Минимальное расстояние фокусировки составляет 0,8 м от фокальной плоскости.

Совместим ли этот объектив с камерами Nikon DX?

Да, совместим. На цифровых зеркальных камерах Nikon DX эквивалентное фокусное расстояние составляет примерно 127,5 мм, а угол поля зрения — 18°50'.

Как использовать ручную фокусировку с ручным приоритетом (M/A)?

Установите переключатель режима фокусировки объектива в положение M/A. Вы можете отключить автофокус, вращая кольцо фокусировки при нажатой кнопке спуска наполовину или удерживая кнопку AF-ON.

Как скорректировать фокусировку при использовании инфракрасной пленки?

Сначала выполните ручную фокусировку, запишите расстояние, затем поверните кольцо, чтобы совместить это расстояние с меткой коррекции для ИК-съемки. После этого установите красный фильтр.

Какие аксессуары входят в комплект объектива?

Объектив поставляется с: передней крышкой LC-67, задней крышкой LF-4, блендой HB-62 и мягким чехлом CL-1015.

Можно ли использовать фильтры на этом объективе?

Да, совместимы резьбовые фильтры диаметром 67 мм. Вы также можете использовать бленду или защитный фильтр NC для защиты передней линзы.

Что делать, если от объектива идет дым или необычный запах?

Немедленно выключите камеру, отключите адаптер и извлеките аккумулятор. Затем передайте оборудование в авторизованный сервисный центр Nikon для проверки.

Как хранить объектив, если он не используется долгое время?

Закрепите переднюю и заднюю крышки, поместите его в прохладное сухое место, защищенное от прямых солнечных лучей. Избегайте средств от моли на основе нафталина или камфоры.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Nikkor AF-S 85mm f/1.8G NIKON

Для Вашей безопасности

ВНИМАНИЕ

• Не разбирайте. Если Вы дотронетесь до внутренних частей фотокамеры или объектива, это может привести к их повреждению. В случае неисправности изделие должно быть отремонтировано только квалифицированным специалистом. Если изделие разломилось в результате падения или другого несчастного случая, снимите батарею с фотокамеры и/или отсоедините сетевой блок питания, а после этого отнесите изделие в официальный сервисный центр Nikon для проверки.
• Немедленно выключите фотокамеру во избежание неисправности. Как только Вы заметили, что от оборудования исходит дым или необычный запах, немедленно отсоедините сетевой блок питания и снимите батарею с фотокамеры, чтобы избежать возгорания. Если изделие продолжит работать, это может привести к пожару или травмам. После снятия батареи, отнесите оборудование в официальный сервисный центр Nikon для проверки.
• Не используйте вблизи легковоспламеняющегося газа. Использование электронного оборудования вблизи легковоспламеняющегося газа может привести к взрыву или пожару.
• Не смотрите на солнце через объектив или видоискатель фотокамеры. Просмотр солнца или другого источника яркого света через объектив или видоискатель может вызвать продолжительное ухудшение зрения.
• Храните в недоступном для детей месте. Несоблюдение этой меры предосторожности может стать результатом травм.

• Обратите внимание на следующие меры предосторожности при работе с объективом и фотокамерой

• Сохраняйте объектив и фотокамеру сухими. Несоблюдение этой меры предосторожности может стать результатом пожара или поражения электрическим током.

• Не трогайте объектив или фотокамеру мокрыми руками. Несоблюдение этой меры предосторожности может стать результатом поражения электрическим током.
• Не допускайте попадания солнца в кадр при съемке освещенных сзади объектов. Солнечный свет, сфокусированный в фотокамере, когда солнце внутри или близко к кадру, может вызвать возгорание.
• Если объектив не будет использоваться в течение длительного времени, закройте переднюю и заднюю крышки объектива, и храните объектив подальше от прямого солнечного света. Если оставить объектив под воздействием прямого солнечного света, он может сфокусировать солнечные лучи на легковоспламеняющихся объектах и стать причиной возгорания.

- Не переносите штативы вместе с объективом или фотокамерой. Вы можете споткнуться или нечаянно ударить других, что приведет к травме.

- Не оставляйте объектив не защищенным от крайне высоких температур, таких как в закрытом автомобиле или под прямым солнечным светом. Несоблюдение этой меры предосторожности может неблагоприятно сказаться на внутренних частях объектива и стать причиной возгорания.

Благодарим за приобретение объектива AF-S NIKKOR 85 мм f/1,8G. Перед использованием данного продукта внимательно прочтите обе инструкции и руководство по использованию фотокамеры.

Примечание: При установке на цифровую зеркальную фотокамеру формата DX, такую как D7000 или фотокамеры серии D300, этот объектив имеет угол зрения 18°50' и фокусное расстояние, эквивалентное 127,5 мм (формат 35 мм).

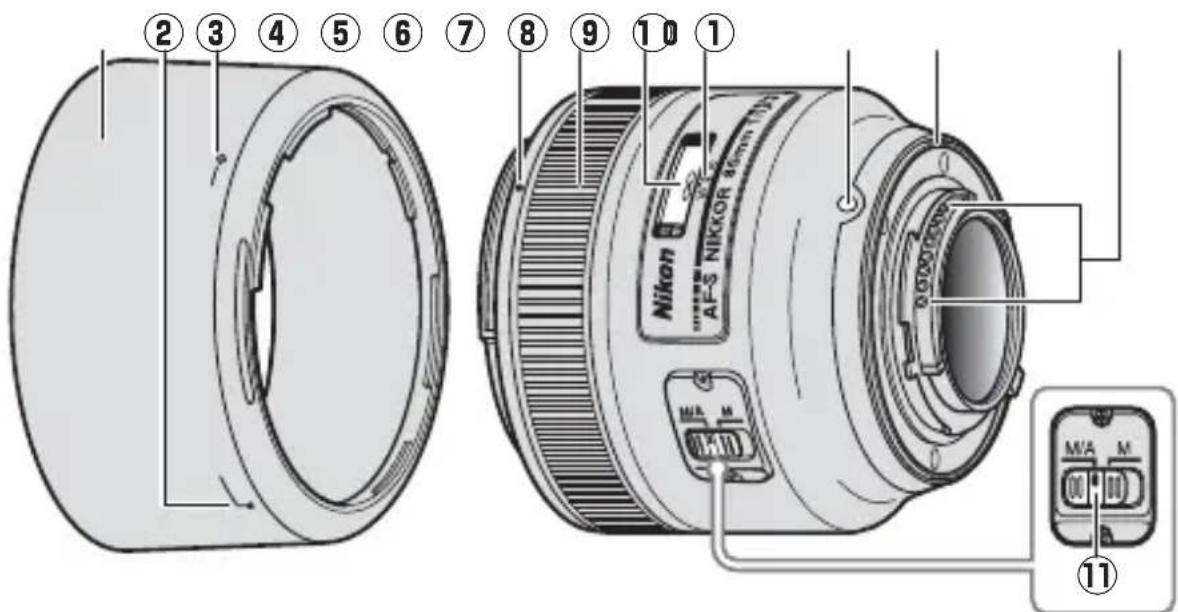

■Детали объектива

① Бленда....58
② Метка установки бленды......58
③ Метка закрепления бленды .....58
④ Метка крепления бленды .....58
⑤ Кольцо фокуса ....57
⑥ Индикатор расстояния фокусировки......57

⑦ Метка расстояния фокусировки....57
⑧ Метка установки объектива
⑨ Резиновая прокладка крепления объектива....60
⑩ Контакты микропроцессора......60
⑪ Переключатель режима фокусировки....57

Совместимость

«Галочка» («√») указывает на поддерживаемые характеристики, «тире» («—») указывает на характеристики, которые не поддерживаются. Могут применяться некоторые ограничения; см. руководство фотокамеры для получения дополнительной информации.

Фотокамера	Режим (съемки)экспозиции				АФ ^2
	P ^1	S A	M
Цифровые зеркальные фотокамеры Nikon формата FX и формата DX √	√	√	√	√
F6, F5, F100, Серия F80, Серия F75, Серия F65, Pronea 600i, Pronea S ^3	√	√	√	√	√
Серия F4, F90X, Серия F90, Серия F70	√	√	—	—	√
Серия F60, Серия F55, Серия F50, F-401x, F-401s, F-401	√	√	√	√	—
F-801s, F-801, F-601м	√	√	—	—	—
F3AF, F-601, F-501, камеры Nikon MF (кроме F-601м)	—

1 Включая режимы «автоматический» и «сюжетный» (цифровая варипрограмма).
2 Автофокусировка.
3 Режим «экспозиции» М (ручной) не доступен.

Фокусировка

Поддерживаемые режимы фокусировки представлены в нижеследующей таблице (для получения дополнительной информации о режимах фокусировки см. руководство к фотокамере).

Фотокамера	Режим фокусировки фотокамеры	Режим фокусировки объектива
		М/А М
Цифровые зеркальные фотокамеры Nikon формата FX и формата DX, F6, F5, Серия F4, F100, F90X, Серия F90, Серия F80, Серия F75, Серия F70, Серия F65, Pronea 600i, Pronea S	АФ	Автофокусировка с ручной донастройкой	Ручная фокусировка с электронным дальномером
	РФ	Ручная фокусировка (электронный дальномер доступен со всеми фотокамерами, кроме F-601м)
Серия F60, Серия F55, Серия F50, F-801s, F-801,F-601м, F-401x, F-401s, F-401	АФ, РФ

М/А (Автофокусировка с ручной донастройкой)

Чтобы сфокусироваться, используя автофокусировку с ручной донастройкой (M/A):

1 Передвиньте переключатель режима фокусировки объектива на М/А.
2 Фокусировка.

При необходимости, автофокусировку можно переключить, повернув кольцо фокусировки объектива, в то время, как спусковая кнопка затвора нажата на половину (или, если фотокамера оснащена кнопкой AF-ON, пока нажата эта кнопка). Чтобы произвести перефокусировку, нажмите спусковую кнопку затвора на половину или снова нажмите кнопку AF-ON.

Примечание: Пленка для инфракрасной съемки

При использовании объектива с пленкой для инфракрасной съемки отрегулируйте фокусировку вручную. После фокусировки запишите текущее расстояние фокусировки («4 м» на представленном ниже рисунке «Глубина резко изображаемого пространства»), как показывается индикатором расстояния фокусировки, поверните кольцо фокусировки, чтобы совместить расстояние с меткой коррекции для инфракрасной съемки, а затем присоедините красный фильтр.

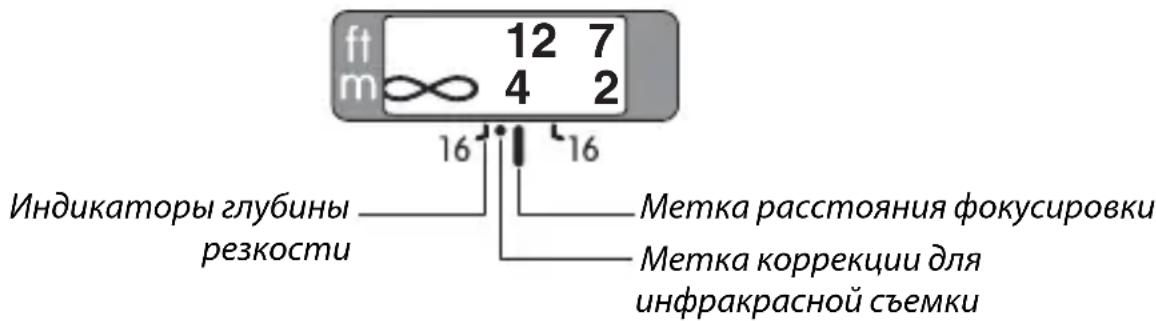

■ Глубина резко изображаемого пространства

Индикаторы глубины резко изображаемого пространства на объективе показывают приблизительное значение (см. стр. 174 для получения дополнительной информации). Если фотокамера предлагает предварительный просмотр (затемняется), глубина резко изображаемого пространства может быть просмотрена через видоискатель.

■Диафрагма

Диафрагма настраивается с помощью кнопок управления фотокамерой.

■Встроенные вспышки

При использовании встроенной вспышки на фотокамере, оборудованной такой вспышкой, снимите бленду объектива, чтобы избежать виньетирования (теней, образующихся там, где край объектива затемняет вспышку).

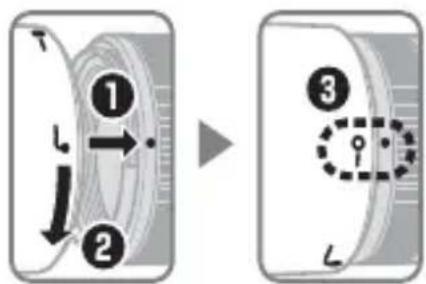

■Бленда

Бленда защищает объектив и блокирует прямые лучи, которые могут стать причиной бликов и двоения изображения.

Выровняйте метку закрепления бленды (—〇) с меткой крепления бленды (●) на объективе (③).

Присоединяя или снимая бленду, удерживайте ее рядом со знаком √и не затягивайте ее слишком туго. Если бленда не правильно прикреплена, это может вызвать виньетирование.

Бленду можно переворачивать и устанавливать на объектив только когда он не используется.

■Фокусировочные экраны

Следующие фотокамеры поддерживают разнообразные фокусировочные экраны для использования в различных ситуациях.

Экран	A B C E			EC-B EC-E	G1	G2 G3 G4	J L M UФ	оток	амера
F6	◎	◎	—	◎	—	—	—	—	◎	◎
F5+DP-30	◎	◎	○	◎	◎		◎	○		◎	◎
F5+DA-30	◎	◎	○	◎	◎		○(+1,0)	◎(+0,5)		◎	◎

◎: Рекомендуется.
О: Виньетирование видно через видоискатель (на фотографиях не отображается).

—: Не совместим с фотокамерой.

(:): Цифры в скобках передают коррекцию экспозиции для центровзвешенного замера экспозиции. Выберите «Other screen (Другой экран)» для Пользовательской Настройки b6 («Screen comp. (Экран комп.)»), при настройке коррекции экспозиции для F6; обратите внимание на то, что для экранов кроме В и Е, должен быть выбран «Other screen (Другой экран)», даже если значение коррекции экспозиции равно 0. Коррекция экспозиции для F5 может быть настроена, используя Пользовательскую Настройку 18; см. руководство фотокамеры для получения дополнительной информации.

Пустая ячейка :

Не подходит для использования с данным объективом. Обратите внимание, что экраны типа М могут так же использоваться для микрофотографирования и макро фотографий при увеличении 1 : 1 или выше.

Примечание: F5 поддерживает фокусировочные экраны только с матричным замером A, B, E, EC-B/EC-E, J и L.

■Уход за объективом

• Не поднимайте и не держите объектив или фотокамеру только за бленду.
• Содержите контакты микропроцессора в чистоте.
• Если резиновая прокладка крепления объектива повреждена, немедленно прекратите использование и отнесите ее в официальный сервисный центр Nikon для ремонта.
• Используйте грушу для удаления с поверхности объектива пыли и ворсинок. Чтобы удалить пятна и отпечатки пальцев, добавьте небольшое количество этилового спирта или очистителя для объектива на мягкую, чистую хлопковую ткань или ткань для очистки объектива и, начиная от центра, очистите его круговыми движениями, стараясь не поставить пятно и не дотронуться пальцами до стекла.
• Никогда не используйте для очистки объектива органические растворители, такие как разбавитель для краски или бензин.
• Бленду или фильтр NC можно использовать для защиты переднего элемента объектива.
• Закройте переднюю и заднюю крышки объектива, перед тем как положить объектив в мягкий чехол.
• Если объектив не будет использоваться в течение продолжительного времени, храните его в прохладном, сухом месте, чтобы предотвратить появление плесени и ржавчины. Не храните под воздействием прямого солнечного света или вместе с нафталиновыми или камфарными шариками против моли.
• Храните объектив сухим. Ржавление внутреннего механизма может привести к непоправимому повреждению.
• Если оставить объектив в чрезвычайно жарком месте, это может привести к повреждению или деформации частей, сделанных из усиленного пластика.

■Входящие в комплект принадлежности

• Передняя крышка объектива LC-67 диаметром 67 мм
• Задняя защитная крышка объектива LF-4
• Бленда с байонетным креплением НВ-62
• Мягкий чехол для объектива CL-1015

■Совместимые принадлежности

• Ввинчивающиеся фильтры диаметром 67 мм

■Спецификации

Тип Объектив G AF-S со встроенныммикропроцессором и байонетом F
Фокусное расстояние 85 мм
Максимальная диафрагма f/1,8
Устройство объектива	9 элементов в 9 группах
Угол зрения	Зеркальная фотокамера Nikon film и фотокамера формата FX D-SLR: 28°30'Фотокамеры Nikon формата DX D-SLR: 18°50'Фотокамеры с системой IX240: 22°50'
Информация о расстоянии Вывод на камеру
Фокусировка	Внутренняя фокусировка Nikon (IF) с автофокусировкой, контролируемой бесшумным ультразвуковым мотором (SWM) и отдельным кольцом фокусировки для ручной фокусировки
Индикатор расстояния фокусировки	0,8 м до бесконечности (∞)
Минимальное расстояние фокусировки	0,8 м от фокальной плоскости
Диафрагмы 7 (скругленное отверстие диафрагмы)
Мембрана Полностью автоматическая
Шкала диафрагм f/1,8 до f/16
Измерение При полностью открытой диафрагме
Установочный размер фильтра	67 мм (P=0,75 мм)
Размеры	Приблиз. 80 мм диаметр × 73 мм (расстояние от кромки байонета объектива фотокамеры)
Вес Приблиз. 350 г

Nikon оставляет за собой право изменять технические характеристики оборудования, описанного в данном руководстве, в любое время и без предварительного предупреждения.
