GEBRUIKSAANWIJZING Nikkor AF-S 85mm f/1.8G NIKON

• Niet demonteren. Het aanraken van de interne onderdelen van de camera of objectief kan letsel veroorzaken. In het geval van een defect moet het product alleen door een gekwalificeerd technicus worden gerepareerd. Mocht het product openbreken als gevolg van een val of ander ongeluk, verwijder de camerabatterij en/of ontkoppel de lichtnetadapter en breng het product naar een Nikon geautoriseerd servicecenter.
• Zet de camera in het geval van een defect onmiddellijk uit. Bemerkt u dat er rook of een andere ongebruikelijke geur uit het apparaat komt, haal dan onmiddellijk de lichtnetadapter uit het stopcontact en verwijder de camerabatterij en zorg dat u geen brandwonden oploopt. Het voortzetten van de werking van het apparaat kan brand of letsel tot gevolg hebben. Breng na het verwijderen van de batterij het apparaat voor inspectie naar een Nikon geautoriseerd servicecenter.
• Niet gebruiken in de aanwezigheid van brandbaar gas. Het bedienen van elektronische apparatuur in de aanwezigheid van brandbaar gas kan een explosie of brand tot gevolg hebben.
• Kijk niet via het objectief of de camerazoeker naar de zon. Kijken naar de zon of andere heldere lichtbron via het objectief of de zoeker kan permanent visueel letsel veroorzaken.
• Houd buiten bereik van kinderen. Het niet in acht nemen van deze voorzorgsmaatregel kan letsel tot gevolg hebben.

• Neem tijdens het hanteren van het objectief en de camera de volgende voorzorgsmaatregelen in acht:

• Zorg dat het object en de camera droog blijven. Het niet in acht nemen van deze voorzorgsmaatregel kan brand of een elektrische schok tot gevolg hebben.

• Hanteer het objectief of de camera niet met natte handen. Het niet in acht nemen van deze voorzorgsmaatregel kan een elektrische schok tot gevolg hebben.
• Houd de zon goed uit het beeld tijdens het opnemen van onderwerpen met tegenlicht. Zonlicht dat wordt scherpgesteld in de camera terwijl de zon zich in of nabij het beeld bevindt kan brand veroorzaken.
• Bevestig de achter- en voorlensdop als het objectief voor langere tijd niet wordt gebruikt en bewaar het objectief niet in direct zonlicht. Als u het in direct zonlicht laat liggen, kan het objectief de zonnestralen op brandbare objecten scherpstellen en brand veroorzaken.

- Draag geen statieven met het objectief of de camera eraan bevestigd. U kunt struikelen of per ongeluk anderen raken, met letsel als gevolg.

- Laat het objectief niet achter waar het wordt blootgesteld aan extreem hoge temperaturen, zoals in een afgesloten auto of in direct zonlicht. Het niet in acht nemen van deze voorzorgsmaatregel kan de interne onderdelen van het objectief nadelig beïnvloeden en brand veroorzaken.

Bedankt voor het aanschaffen van een AF-S NIKKOR 85mm f/1.8G objectief. Lees voor het gebruik van dit product zowel deze instructies als de camerahandleiding aandachtig door.

Opmerking: Indien gemonteerd op een digitale reflexcamera in DX-formaat zoals de D7000 of camera's in de D300 serie, heeft dit objectief een kijkhoek van 18°50' en een brandpuntsafstand gelijkwaardig aan 127,5 mm (35 mm formaat).

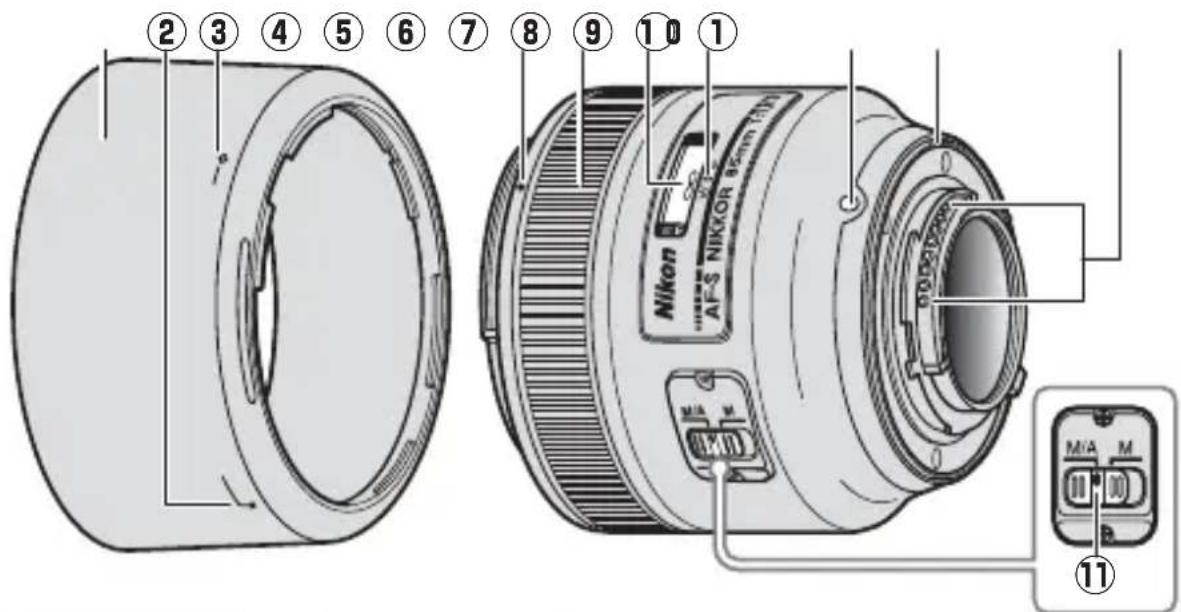

■Onderdelen van het objectief

②③④⑤⑥⑦⑧⑨⑩⑪ Nikon AF-S NIKKOR 85mm/100 M/A M 11

① Zonnekap 66
② Uitlijnmarkering op zonnekap....66
③ Vergendelmarkering op zonnekap......66
④ Bevestigingsmarkering voor zonnekap......66
⑤ Scherpstelring......65
⑥ Aanduiding voor scherpstelafstand ....65

⑦ Markering voor scherpstelafstand......65
⑧ Objectief montagemarkering
⑨ Rubberen afdichting voor objectiefbevestiging......68
⑩ CPU-contacten......68
⑪ Schakelaar voor scherpstelstand......65

■Compatibiliteit

Vinkjes ("√") duiden ondersteunde functies aan, functies met een streepje ("—") worden niet ondersteund. Er zijn een aantal beperkingen van toepassing: zie de camerahandleiding voor details.

Camera	Belichtingsstand (opname)				AF^2
	P^1	S A	M
Nikon digitale reflexcamera's in FX-formaat en in DX-formaat	√	√	√	√	√
F6, F5, F100, F80-Serie, F75-Serie, F65-Serie, Pronea 600i, Pronea S^3	√	√	√	√	√
F4-Serie, F90X, F90-Serie, F70-Serie	√	√	—	—	√
F60-Serie, F55-Serie, F50-Serie, F-401x, F-401s, F-401	√	√	√	√	—
F-801s, F-801, F-601M	√	√	—	—	—
F3AF, F-601, F-501, Nikon MF camera's (behalve F-601M)	—

1 Omvat AUTO en onderwerpstanden (Digitaal Vari-programma).
2 Autofocus.
3 Belichtingsmodus M (handmatig) is niet beschikbaar.

■Scherpstellen

Ondersteunde scherpstelstanden worden in de volgende tabel getoond (zie de camerahandleiding voor informatie over de scherpstelmodi van de camera).

Camera Camerascherpstelstand	Objectiefscherpstelstand
	M/AM
Nikon digitale reflexcamera's in FX-formaat en in DX-formaat, F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S	AF	Autofocus met handcorrectie
	MF	Handmatige scherpstelling (elektronische afstandsmeter beschikbaar voor alle camera's behalve F-601M)
F60-Serie, F55-Serie, F50-Serie, F-801s, F-801, F-601M, F-401x, F-401s, F-401	AF, MF

M/A (Autofocus met handcorrectie)

Om scherp te stellen met behulp van autofocus met handcorrectie (M/A):

1 Schuif de schakelaar voor scherpstelstand van het objectief naar M/A.
2 Scherpstellen.

Indien gewenst, kan autofocus worden overgenomen door aan de scherpstelring van het objectief te draaien terwijl de ontspanknop half wordt ingedrukt (of, als de camera is uitgerust met een AF-ON-knop, terwijl de AF-ON-knop wordt ingedrukt). Druk, om opnieuw scherp te stellen met behulp van autofocus, de ontspanknop half in of druk nogmaals op de AF-ON-knop.

Opmerking: Infraroodfilm

Pas, bij het gebruik van het objectief met infraroodfilm, de scherpstelling handmatig aan. Let na het scherpstellen op de huidige scherpstelafstand ("4 m" in de "Scherptediepte" figuur hieronder) zoals weergegeven door de aanduiding voor scherpstelafstand. Draai aan de scherpstelring om deze afstand met de markering voor infraroodcorrectie uit te lijnen en bevestig vervolgens een rood filter.

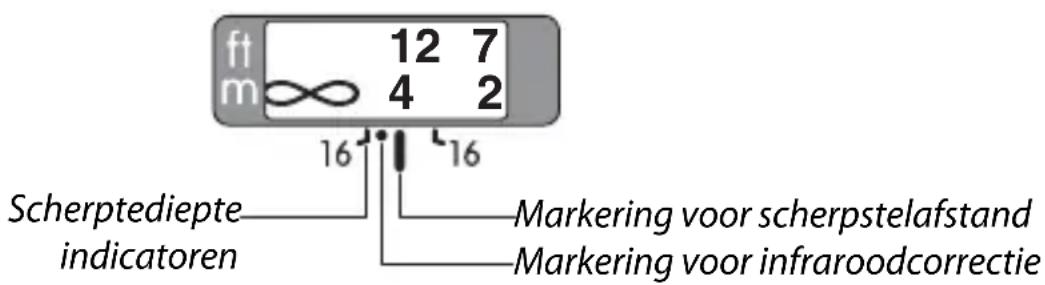

■Scherptediepte

De scherptediepte indicatoren op het objectief tonen de gemiddelde scherptediepte (zie pagina 174 voor meer informatie). Als de camera over voorbeeld scherptediepte beschikt (stop omlaag), kan scherptediepte ook als voorbeeld in de zoeker worden bekeken.

ft m 12 7 ∞ 4 2 16 16 Scherptediepte indicatoren Markering voor scherpstelafstand Markering voor infraroodcorrectie

Diafragma

Diafragma wordt met behulp van de camerabesturingen aangepast.

Ingebouwde flitser

Bij het gebruik van de ingebouwde flitser op camera's uitgerust met een ingebouwde flitser, verwijder de zonnekap om vignettering te voorkomen (schaduwen aangemaakt waar het uiteinde van het objectief de ingebouwde flitser verduisterd).

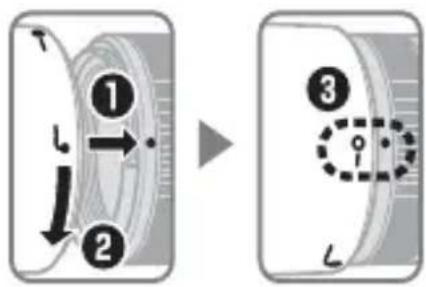

■De zonnekap

De zonnekap beschermt het objectief en blokkeert dwaallicht dat anders lichtvlekken of beeldschaduwen veroorzaakt.

Lijn de vergrendelmarkering op de zonnekap (—○) uit met bevestigingsmarkering voor de zonnekap (●) op het objectief (③).

Houd, bij het bevestigen of verwijderen van de kap, deze vlakbij het symbol op de bijbehorende basis om te stevig vastpakken te vermijden. Vignettering kan zich voordoen als de kap niet juist is bevestigd.

Wanneer niet in gebruik, kan de kap worden omgedraaid en gemonteerd op het objectief.

■Scherpstelschermen

De volgende camera's ondersteunen een verscheidenheid aan scherpstelschermen voor gebruik in verschillende situaties.

Scherm

A B C E

EC-BEC-E G1 G2

G3 G4 J L

M U

F6

◎

◎

—

◎

—

—

—

—

—

◎

◎

◎

F5+DP-30

◎

◎

○

◎

◎

◎

○

◎

◎

◎

F5+DA-30

◎

◎

○

◎

◎

○(+1,0)

◎(+0,5)

◎

◎

◎

O: Vignettering zichtbaar in zoeker (foto's worden niet beïnvloedt).

—: Niet compatibel met camera.

( ): Cijfers tussen haakjes geven de belichtingscompensatie voor centrumgerichte lichtmeting. Selecteer "Other screen (Ander matglas)" voor Persoonlijke instelling b6 ("Screen comp. (Compensatie voor matglas)") tijdens het aanpassen van de belichtingscompensatie voor de F6; merk op dat bij schermen anders dan B of E "Other screen (Ander matglas)" moet worden geselecteerd, zelfs wanneer de waarde voor belichtingscompensatie 0 is. Belichtingscompensatie voor de F5 kan met behulp van Persoonlijke instelling 18 worden aangepast; zie de camerahandleiding voor details.

Lege cel: Niet geschikt voor gebruik met deze objectief. Merk op dat type M schermen niettemin kunnen worden gebruikt voor fotomicrografie en macrofotografie bij vergrotingen van 1 : 1 of hoger.

Opmerking: De F5 ondersteunt alleen matrixmeting met A, B, E, EC-B/EC-E, J en L scherpstelschermen.

■Onderhoud objectief

• Pak of houd het objectief of de camera niet alleen met behulp van de zonnekap vast.
  • Houd de CPU-contacten schoon.
• Mocht de rubberen afdichting voor objectiefbevestiging beschadigt zijn, staak onmiddellijk het gebruik en breng het objectief voor reparatie naar een Nikon geautoriseerd servicecenter.
• Gebruik een blaasbalgje om stof en pluizen van de objectiefoppervlakken te verwijderen. Voor het verwijderen van vlekken en vingerafdrukken moet u een kleine hoeveelheid ethanol of objectiefreiniger op een zachte, schone katoenen doek of objectief reinigingsdoekje aanbrengen en reinig met een draaiende beweging vanuit het midden naar buiten toe. Zorg dat er geen vegen achterblijven en raak het glas niet met uw vingers aan.
• Gebruik voor het reinigen van het objectief nooit organische oplosmiddelen zoals verfthinner of benzeen.
• De zonnekap of NC filters kunnen worden gebruikt ter bescherming van het voorste objectiefelement.

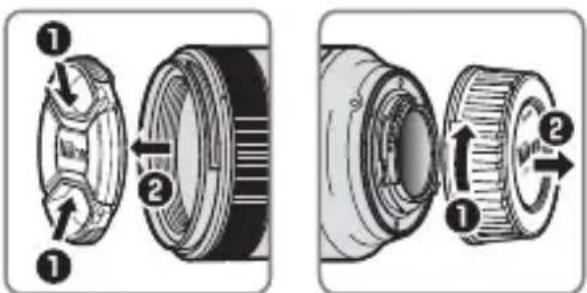

• Bevestig de voor- en achterlensdoppen voordat u het objectief in het flexibele tasje plaatst.
• Als het objectief voor langere tijd niet wordt gebruikt, moet u het op een koele en droge plaats bewaren. Zo voorkomt u schimmel en roest. Bewaar niet in direct zonlicht of in combinatie met mottenballen van nafta of kamfer.
• Zorg dat het objectief droog blijft. Het roesten van het interne mechanisme kan onherstelbare schade veroorzaken.
• Het objectief achterlaten op extreem hete locaties kan schade veroorzaken of onderdelen gemaakt van versterkt plastic kunnen kromtrekken.

■Meegeleverde accessoires

• 67 mm makkelijk te bevestigen voorste objectiefdop LC-67
• Achterste objectiefdop LF-4
  • Bajonetkap HB-62
  • Flexibel objectiefetui CL-1015

■Compatibele accessoires

• 67 mm vastschroefbare filters

■Specificaties

Type Type G AF-S objectief met ingebouwde CPU- en F-vatting
Brandpuntsafstand 85 mm
Maximale diafragma f/1.8
Objectiefconstructie 9 elementen in 9 groepen
Weergavehoek	Nikon film SLR en D-SLR camera's in FX-formaat : 28°30' Nikon D-SLR camera's in DX-formaat: 18°50' IX240 systeemcamera's: 22°50'
Afstandsinformatie Uitvoer naar camera
Scherpstellen	Nikon Intern Scherpstelsysteem (IF) met autofocus bestuurd door Silent Wave Motor met afzonderlijke scherpstelring voor handmatig scherpstelling
Aanduiding voor scherpstelafstand	0,8 m tot oneindig (∞)
Kortste scherpstelafstand	0,8 m vanaf filmvlak
Diafragmabladen 7 (ronde diafragmaopeningen)
Diafragma Volledig automatisch
Diafragmabereik f/1.8 tot f/16
Lichtmeting Volledig diafragma
Maat voor filters/ voorzetlenzen	67 mm (P=0,75 mm)
Afmetingen	Ca. 80 mm diameter × 73 mm (afstand vanaf objectiefbevestigingsvlak van de camera)
Gewicht Ca. 350 g

Nikon behoudt zich het recht de specificaties van de hardware, zoals beschreven in deze handleiding, te allen tijde zonder voorafgaande kennisgeving te wijzigen.
