| Tipo de produto | Punho de alimentação para câmera reflex digital Nikon |
| Marca | Nikon |
| Modelo | MB-D12 |
| Dimensões (C × A × P) | 151 × 50 × 81 mm |
| Peso | Aproximadamente 365 g (com MS-D12EN e acumulador EN-EL15) Aproximadamente 460 g (com MS-D12 e 8 pilhas AA) Aproximadamente 310 g (com MS-D12EN e conector EP-5B) Aproximadamente 425 g (com BL-5 e acumulador EN-EL18) |
| Alimentação | Acumulador Li-ion EN-EL15 ou EN-EL18, 8 pilhas AA (alcalinas LR6, Ni-MH HR6, lítio FR6), ou adaptador de corrente EH-5b/EH-5a/EH-5 com conector de alimentação EP-5B |
| Temperatura de operação | 0 a 40 °C |
| Funções principais | Disparador vertical, botão AF-ON, seletor multidirecional, disco de comando principal e secundário, bloqueio de comando |
| Compatibilidade | Câmeras reflex digitais Nikon compatíveis (consultar o manual da câmera) |
| Acessórios fornecidos | Suporte MS-D12EN para EN-EL15, suporte MS-D12 para pilhas AA, estojo para suporte, tampa de contatos, manual do usuário, garantia |
| Manutenção e limpeza | Limpar com um pano seco e macio. Não usar solventes. Proteger os contatos com a tampa de contatos quando não estiver em uso. |
| Segurança | Não curto-circuitar os contatos. Usar apenas acumuladores/pilhas recomendados. Remover as pilhas em caso de não uso prolongado. |
| Peças sobressalentes e reparabilidade | Os suportes MS-D12EN/MS-D12, a tampa do compartimento BL-5 e o conector EP-5B estão disponíveis como opcionais. Para reparos, contactar um centro de serviço autorizado Nikon. |
Perguntas frequentes - MBD12 NIKON
Perguntas dos utilizadores sobre MBD12 NIKON
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Outros acessórios para câmera em formato PDF gratuitamente! Encontre o seu manual MBD12 - NIKON e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. MBD12 da marca NIKON.
MANUAL DE UTILIZADOR MBD12 NIKON
Suporte MS-D12 para baterias AA
Estojo do suporte

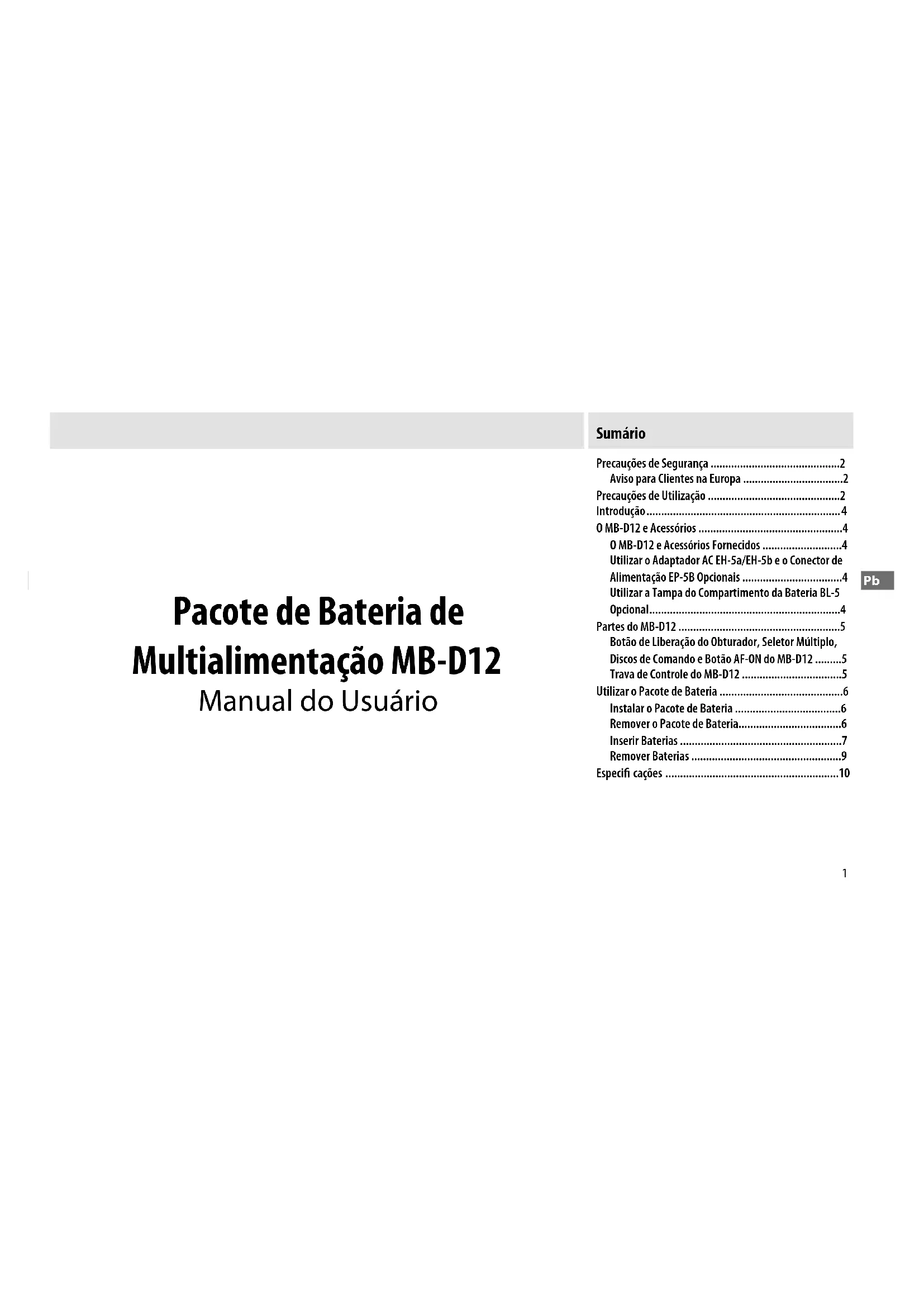

Pacote de Bateria de Multialimentação MB-D12
Manual do Usuário
Sumário
Precauções de Segurança 2
Aviso para Clientes na Europa 2
Precauções de Utilização 2
Introdução 4
O MB-D12 e Acessórios Fornecidos 4
Utilizar o Adaptador AC EH-5a/EH-5b e o Conector de Alimentação EP-5B Opcionais 4
Utilizar a Tampa do Compartimento da Bateria BL-5 Opcional 4
Utilizar a Tampa do Compartimento da Bateria BL-5
Opcional. 4
Partes do MB-D12 5
Botão de Liberação do Obturador, Seletor Múltiplo,
Discos de Comando e Botão AF-ON do MB-D12 ....5
Trava de Controle do MB-D12 5
Utilizar o Pacote de Bateria 6
Instalar o Pacote de Bateria 6
Remover o Pacote de Bateria. 6
Inserir Baterias 7
Remover Baterias 9
Especificações 10
Precauções de Segurança
Para garantir um funcionamento correto, leia inteiramente este manual antes de usar o produto. Depois de ler, conserve-o em um local onde possa ser visto por todos os que usem o produto.
Aviso para Clientes na Europa
Pb
ATENÇÃO
HA RISCO DE EXPLOSÃO SE A BATERIA FOR SUBSTITUÍDA POR UMA DE TIPO INCORRETO. DESCARTE AS BATERIAS USADAS DE ACORDO COM AS INSTRUÇÕES.
Este símbolo indica que o equipamento elétrico e eletrônico deve ser recolhido separadamente.
O seguinte aplica-se apenas a usuários em países europeus:
- Este produto foi concebido para coleta seletiva em um ponto de coleta apropriado. Não descarte como lixo doméstico.
- A coleta seletiva e a reciclagem ajudam a preservar os recursos naturais e evitar consequências negativas para a saúde humana e o meio ambiente que podem resultar do descarte incorreto.
- Para mais informações, entre em contato com o revendedor ou as autoridades locais responsáveis pela gestão de resíduos.
Precauções de Utilização
- O MB-D12 só deve ser usado com câmeras compatíveis.
- Não use com baterias e suportes de bateria não recomendados neste manual.
- Para evitar curtos-circuitos elétricos, provocados por objetos metálicos tocando os terminais de alimentação, recolha a tampa dos contatos quando o MB-D12 não estiver em uso.
- Quando um suporte de bateria for retirado do MB-D12, remova as baterias ou coloque o suporte ou a tampa no estojo do suporte para evitar curtos-circuitos elétricos provocados por contato com outros objetos metálicos.
- A luz de acesso do cartão de memória poderá acender quando o MB-D12 for instalado ou removido da câmera, mas isto não representa um mau funcionamento.
- Caso note fumaça, um odor estranho ou ruído vindo do pacote de bateria, interrompa imediatamente a utilização. Após remover as baterias, leve o dispositivo ao revendedor ou a um representante de serviço Nikon autorizado para inspeção.
- O MB-D12 não está equipado com uma chave de alimentação. Use a chave de alimentação da câmera para ligar e desligar a alimentação.
Avisos para os Clientes nos EUA.
Declaração de Interferência da Frequência de Rádio da Comissão Federal de Comunicações (FCC)
Este equipamento foi testado e está de acordo com os limites de um dispositivo digital Classe B, segundo a Parte 15 dos regulamentos da FCC. Esses limites são para fornecer uma proteção razoável contra interferência prejudicial em uma instalação residencial. Este equipamento gera, utiliza e pode irradiar energia de frequência de rádio e, se não for instalado e utilizado de acordo com as instruções, pode causar interferência prejudicial nas comunicações de rádio. Porém, não há garantias de que a interferência não ocorrerá em uma determinada instalação. Se este equipamento causar interferência prejudicial na recepção de rádio ou televisão, o que pode ser determinado ligando e desligando o equipamento, o usuário é encorajado a tentar corrigir a interferência com uma ou mais das seguintes medidas:
Reoriente ou reposicione a antena receptora. - Aumente a separação entre o equipamento e o receptor. - Conecte o equipamento a uma tomada em um circuito diferente daquele ao qual o receptor está conectado. - Consulte o distribuidor ou um técnico experiente em rádio/televisão para obter ajuda.
Nikon
MB-D12
Modificações: a FCC requer que o usuário seja notificado de que qualquer alteração ou modificação feita neste dispositivo, que não tenha sido expressamente aprovada pela Nikon Corporation, poderia invalidar o direito do usuário de operar o equipamento.
Nikon Inc.,
Este aparelho digital Classe B está de acordo com o ICES-003 canadense.
ATENÇÃO
Introdução 0 MB-D12 e Acessórios
Obrigado por ter adquirido um pacote de bateria de multialimentação MB-D12 para utilização com todas as câmeras digitais reflex de lente única Nikon que indiquem como acessório compatível o MB-D12 no manual da câmera. O MB-D12 comporta a bateria recarregável EN-EL15 ou EN-EL18 ou oito pilhas AA (alcalinas, Ni-MH, ou de Li-ion) e inclui um botão de liberação do obturador alternativo, botão AF-ON, seletor múltiplo, e discos de comando principal e subcomando para tirar fotografias em orientação "ao alto" (retrato). As opções do menu da câmera permitem ao usuário escolher se a bateria da câmera ou as baterias do MB-D12 são usadas em primeiro lugar; consulte o manual da câmera para obter detalhes.
O MB-D12 e Acessórios Fornecidos
Confirme que os seguintes acessórios são fornecidos com o MB-D12 (baterias vendidas em separado).
MB-D12
Suporte MS-D12EN para baterias EN-EL15
Suporte MS-D12 para pilhas AA
Estojo do suporte
Tampa de contatos
O MS-D12EN vem introduzido no MB-D12 de origem. Consulte "Introdução de Baterias" para obter informações sobre como remover o suporte de baterias.
- Manual do usuário (este manual)
- Garantia
Utilizar o Adaptador AC EH-5a/EH-5b e o Conector de Alimentação EP-5B Opcionais
O adaptador AC EH-5a/EH-5b opcional e o conector de alimentação EP-5B oferecem uma fonte de alimentação confiável quando a câmera é usada por períodos prolongados. Para usar um adaptador AC com o MB-D12, introduza a EP-5B no suporte de baterias MS-D12EN como descrito na página 7 e antes conecte o EH-5a/EH-5b como descrito na documentação fornecida com a EP-5B.
Utilizar a Tampa do Compartimento da Bateria BL-5 Opcional
É necessária uma tampa do compartimento da bateria BL-5 (disponível em separado) quando usar baterias EN-EL18.
Tampa do compartimento da bateria BL-5
Partes do MB-D12 (Figura A)
① Tampa de contatos ② Suporte para tampa de contatos da câmera ③ Contatos de alimentação/sinal ④ Botão AF-ON ⑤ Disco de comando principal ⑥ Seletor múltiplo ⑦ Roda de acesso ⑧ Suporte da tampa do conector de alimentação ⑨ Tampa do compartimento da bateria ⑩ Compartimento da bateria ⑪ Trava do compartimento da bateria ⑫ Parafuso de montagem ⑬ Botão de liberação do obturador ⑭ Trava de controle ⑮ Disco de subcomando ⑯ Rosca do tripé ⑰ Suporte MS-D12EN para baterias EN-EL15 ⑱ Terminais de alimentação ⑲ Terminais de alimentação (suporte de baterias MS-D12EN) ⑳ Suporte MS-D12 para pilhas AA ㉑ Terminais de alimentação (suporte de baterias MS-D12) ㉒ Tampa do Compartimento da Bateria BL-5 (disponível em separado)
Botão de Liberação do Obturador, Seletor Múltiplo, Discos de Comando e Botão AF-ON do MB-D12
O MB-D12 está equipado com um botão de liberação do obturador (Figura A-13), seletor múltiplo (Figura A-6), disco de comando principal (Figura A-5), disco de subcomando (Figura A-15) e botão AF-ON (Figura A-4) para uso ao tirar fotografias em orientação vertical ("ao alto", ou retrato). Estes controles executam as mesmas funções que os controles correspondentes na câmera. Consulte o manual da câmera para obter mais informações.
Alterações ao botão central do seletor múltiplo (botão seletor múltiplo), discos de controle personalizados (discos de controle personalizados) e atribuição AF-ON MB-D12 no menu de configurações personalizadas da câmera (Grupo f) também são aplicadas ao seletor múltiplo, discos de comando e botão AF-ON do MB-D12. Independentemente da opção selecionada para o seletor múltiplo, pressionar o centro do seletor múltiplo MB-D12 não ativará os fotômetros.
Trava de Controle do MB-D12
A trava de controle (Figura A-14) bloqueia os controles no MB-D12 para evitar utilização involuntária. Antes de usar esses controles para tirar fotografias em orientação vertical (retrato), liberte a trava como indicado à direita.
A trava de controle não é uma chave de alimentação. Use a chave de alimentação da câmera para ligar e desligar a câmera.
Travado Destravado
Utilizar o Pacote de Bateria
Instalar o Pacote de Bateria
Antes de instalar o pacote de bateria, assegure-se de que a câmera está desligada e que a trava de controle MB-D12 (Figura A-14) está na posição L (as ilustrações aparecem a D800).
1 Remova a tampa dos contatos (Figura A ①) do pacote de bateria. 2 Os contatos para o MB-D12 estão na base da câmera, protegidos por uma tampa de contatos. Remova a tampa dos contatos como indicado na Figura B-1 e coloque-a no suporte da tampa de contatos no MB-D12 (Figura B-2). 3 Posicione o MB-D12, mantendo o parafuso de montagem do MB-D12 (Figura C-2) alinhado com a rosca do tripé da câmera (Figura C-1) e aperte a roda de acessório girando-a no sentido indicado pela seta LOCK (Figura D). Não é necessário remover a bateria da câmera antes de conectar o MB-D12. Nas definições padrão, a bateria inserida na câmera será usada apenas antes da bateria no MB-D12 estar descarregada. A opção Ordem das baterias, no menu das definições personalizadas (Grupo d) da câmera, pode ser usada para alterar a ordem na qual as baterias são usadas.
Remover o Pacote de Bateria
Para remover o MB-D12, desligue a câmera e coloque a trava de controle no MB-D12 em L, em seguida desaperte a roda de acessórios e remova o MB-D12. Recoloque a tampa dos contatos na câmera e a tampa de contatos no MB-D12 quando o pacote de bateria não estiver em uso.
Coloque a tampa dos contatos da câmera no suporte da tampa de contatos e mantenha a tampa de contatos do MB-D12 num local seguro para que não se perca.
São necessários os anéis de extensão automática PB-6D e PK-13 quando usar o fole de extensão PB-6 com o MB-D12.
Inserir Baterias
O MB-D12 pode ser usado com uma bateria de íon de lítio EN-EL15 ou EN-EL18 recarregável, ou com oito pilhas AA. É necessária uma tampa do compartimento da bateria BL-5 (disponível separadamente) quando usar uma bateria EN-EL18.
Antes de introduzir baterias, verifique que a câmera está desligada e se a trava de controle MB-D12 está na posição L.
1 Gire a trava do compartimento de baterias do MB-D12 para a posição de abertura e remova o suporte da bateria (figura E). 2 Prepare as baterias como descrito a seguir.
EN-EL15: faça coincidir os entalhes na bateria com as saliências do suporte MS-D12EN, introduza a bateria com a seta (▲) na bateria para os terminais de alimentação do suporte da bateria (Figura F-①). Pressione ligeiramente a bateria para baixo e deslize-a na direção da seta até que os terminais de alimentação façam um clique (Figura F-②). EN-EL18: se a trava da bateria na tampa do compartimento da bateria BL-5 opcional estiver posicionada de forma que a seta < esteja visível, deslize a trava da bateria para cobrir a seta (Figura G-①). Insira as duas saliências da bateria nas fendas correspondentes no BL-5 (Figura G-②) e confirme que a trava da bateria foi deslocada para o lado descobrindo a seta. Pilhas AA: coloque oito pilhas AA no suporte de baterias MS-D12, como indicado na Figura H, verificando se as pilhas estão na orientação correta.
3 Introduza o suporte de baterias no MB-D12 e trave a tampa do compartimento da bateria (Figura I). Verifique se o suporte está completamente inserido antes de girar a trava. 4 Ligue a câmera e verifique a carga da bateria no painel de controle ou no visor. Se a câmera não ligar, verifique se a bateria está corretamente introduzida.
Conector de alimentação EP-5B
Quando usar o conector de alimentação EP-5B, introduza-o no suporte do MS-D12EN com a seta (A) para os terminais de alimentação da bateria. Pressione ligeiramente o conector para baixo e deslize-o na direção da seta até que os terminais de alimentação façam um clique (Figura J-1). Abra a tampa do conector de alimentação do suporte e passe o cabo de alimentação do EP-5B através da abertura (Figura J-2).
Carga da bateria
A câmera exibe a carga da bateria como segue abaixo:
EN-EL15/EN-EL18
| Painel de controle | Visor Descrição |
| - Bateria completemente corregada. | |
| - Bateria parcialmente descarregada. | |
| Bateria fraça. Prepare uma bateria sobressalente completenesse corregada ou corregue a bateria. | |
| (pisca) | (pisca) Bateria descarregada. Carre- gue ou troque a bateria. |
Pilhas AA
| Painel de controle | Visor Descrição | |
| — | Carga restante. | |
| Baterias fracas. Prepare baterias sobressalentes. | ||
| (pisca) | (pisca) | Baterias descarregadas. Disparo do obturador desativado. |
Uma opção no Grupo d das definições personalizadas da câmera pode ser usada para alterar a ordem pela qual as baterias são usadas. Quando a câmera é usada com a MB-D12, é apresentado um controle. Se o ícone BP piscar no compartimento da bateria não e
trave a tampa do compartimento da bateria.
Para assegurar que a câmera exibe a energia da bateria correta, quando são usadas pilhas AA, escolha
a opção apropriada para o tipo de baterias da MB-D12 (tipo de bateria MB-D12), no menu de configurações personalizadas (Grupo d). Se não estiver selecionada a opção correta, a câmera poderá não funcionar como esperado.
Opção Tipo de bateria - QLR6 LR6 (AA alcalina) AA alcalina (LR6) - ONHH HR6 (AA Ni-MH) AA Ni-MH (HR6) - DFR6 FR6 (AA li-ion) AA li-ion (FR6)
Remova as baterias quando o MB-D12 não estiver em uso.
Informações da bateria
As informações da bateria (incluindo as informações de calibração para baterias EN-EL18) podem ser visualizadas a partir do menu de configuração da
câmera (a bateria da câmera é exibida à esquerda, o MB-D12 à direita). Quando são usadas pilhas AA, é exibido apenas o ícone de carga da bateria.
Consulte o manual da câmera para obter detalhes.
Nota: As ilustrações nesta página correspondem à D800.
Remover Baterias
Tenha o cuidado de não deixar cair baterias ou o suporte.
1. Gire a trava do compartimento de baterias do MB-D12 para e remova o suporte da bateria (figura E). 2. Remova a bateria ou baterias do suporte.

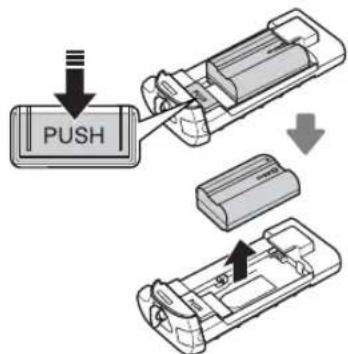

EN-EL15
Enquanto pressiona o botão PUSH do suporte, deslize a bateria na direção do botão. A bateria pode ser removida como indicado.
O procedimento para a remoção do conector de alimentação EP-5B é o mesmo que para o EN-EL15.

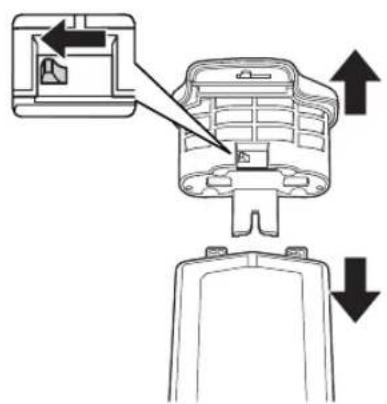

EN-EL18
Deslize a trava da bateria na direção indicada pela seta (◀) e remova a tampa do compartimento da bateria.

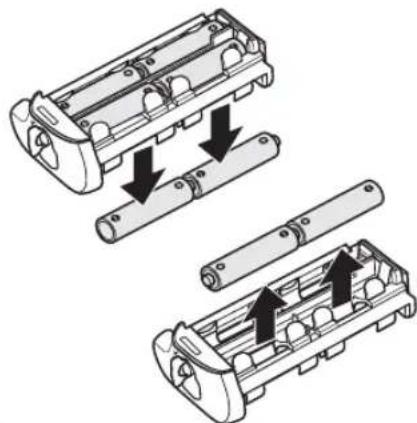

Pilhas AA
Remova as pilhas como indicado. Tenha o cuidado de não deixar cair as pilhas quando as remover do suporte.
Especificações
| Fonte de alimentação | Uma bateria recarregavel EN-EL15 ou EN-EL18 de Li-ion, oito pilhas alcalinas LR6, baterias HR6 Ni-MH, ou FR6 de li-ion AA, ou o adaptor EHH-Sb/EHH-Sa/EHH-S AC (necessita do conector de alimentação EP-5B) |
| Temperatura de operação | 0 - 40°C |
| Dimensoes (L × A × P) Aprox. 151×50×81 mm | |
| Peso Aprox. 365 g com | MS-D12EN e bateria EN-EL15 optional |
| Aprox. 460 g com MS-D12 e oito pilhas AA (disponiveis separadamente de outros fornecadores) | |
| Aprox. 310 g com MS-D12EN e conector de alimentação EP-5B optional | |
| Aprox. 425 g com BL-5 optional e bateria EN-EL18 | |
| Aprox. 280 g com MS-D12EN | |
| Aprox. 270 g com MS-D12 | |
As especificações e o design estão sujeitos a alteração sem aviso.
O desempenho das baterias EN-EL15 e EN-EL18 diminui em temperaturas inferiores a 10°C . Assegure-se de que a bateria está completamente carregada e mantenha a bateria sobressalente completamente carregada para a substituição quando necessário. Baterias frias recuperam alguma carga quando aquecidas.
Pilhas AA
Devido à sua limitada capacidade, as pilhas alcalinas AA LR6 devem ser usadas apenas quando não houver outra alternativa.
A capacidade das pilhas AA varia com a marca e condições de armazenagem e poderá em algumas circunstâncias ser extremamente baixa; em outros casos, as pilhas AA poderão deixar de funcionar antes da sua data de validade. Note que a capacidade das pilhas AA poderá diminuir em temperaturas inferiores a 20°C . Não é recomendado o seu uso em baixas temperaturas.
Velocidade de avanço de quadros
As baterias EN-EL18 e as pilhas AA suportam velocidades de avanço de quadros superiores às EN-EL15; note no entanto que no caso das pilhas AA a velocidade de avanço de quadros diminui em baixas temperaturas ou se as baterias estiverem fracas. Para mais informações sobre a velocidade de avanço de quadros, consulte o manual da câmera.
Avisos de segurança 2
Precauções de uso. 8
Prefácio 9
MB-D12 e acessórios. 9
MB-D12 e acessórios fornecidos. 9
Uso do adaptador de CA EH-5a/EH-5b
e do conector de alimentação EP-5B
para câmera. 9
Uso da tampa do compartimento de bateria BL-5 (opcional)…9
Componentes do MB-D12. 10
Botão de liberação do obturador, seletor múltiplo,
mostradores de comando e botão AF-ON
do MB-D12. 11
Trava de controle do MB-D12 11
Como usar o compartimento de bateria. 12
Instalação do compartimento de baterias. 12
Remoção do compartimento de baterias. 13
Inserção das baterias 14
Remoção das baterias 18
Especificações 20
