Tipo de produto	Controle remoto com fio para câmera Nikon
Modelo	MC-36A (WPAA1)
Marca	Nikon
Dimensões (C × A × P)	Aproximadamente 155 × 18 × 40 mm (excluindo saliências)
Peso	Aproximadamente 128 g (com pilhas)
Comprimento do cabo	Aproximadamente 850 mm
Alimentação	Duas pilhas alcalinas AAA 1,5 V LR03 (não incluídas)
Autonomia das pilhas	Aproximadamente 2 meses contínuos (atraso 5 min, exposição 4 min 56 s, intervalo 5 min)
Temperatura de operação	-20°C a +50°C
Funções principais	Temporizador programável (temporização, exposição, intervalo, número de disparos), disparo manual, bloqueio dos controles, retroiluminação
Faixa de temporização (DELAY)	0 s a 99 h 59 min 59 s (em incrementos de um segundo)
Faixa de exposição (LONG)	0 s a 99 h 59 min 59 s (em incrementos de um segundo)
Faixa de intervalo (INTVL)	1 s a 99 h 59 min 59 s (em incrementos de um segundo)
Número de disparos (N)	1 a 399 ou ilimitado (--)
Conector	Conector de 10 pinos
Dispositivos compatíveis	Câmeras Nikon reflex digitais (séries D4, D3, D2, D1, D800, D300, D810, D700, D200, D100) e analógicas (F6, F5, F100, série F90)
Acessórios opcionais	Extensão MC-21A/MC-21, adaptador GPS MC-35A/MC-35, sapata de flash AS-15
Manutenção e limpeza	Evitar umidade, impactos, mudanças bruscas de temperatura e campos magnéticos fortes. Limpar com um pano seco.
Segurança	Não desmontar, não expor à água ou chamas, usar apenas as pilhas recomendadas, manter fora do alcance de crianças
Peças de reposição e reparabilidade	Pilhas (disponíveis separadamente). Para qualquer reparo, contatar um centro de serviço autorizado Nikon.
Informações gerais	Classe B (equipamento digital), em conformidade com as regulamentações FCC e canadenses. Triagem seletiva no fim da vida útil (DEEE).

Perguntas frequentes - WPAA1 NIKON

Como conectar o MC-36A à minha câmera Nikon?

Certifique-se de que os indicadores TIMER ACTIVE e RELEASE não estão exibidos. Remova a tampa do terminal de 10 pinos da câmera, alinhe o conector de 10 pinos do MC-36A com a marca no corpo, insira-o e aperte o parafuso de travamento.

Que tipos de pilhas devo usar?

Use duas pilhas alcalinas AAA 1,5 V LR03. Não misture pilhas novas com usadas nem diferentes tipos de pilhas. Remova as pilhas se o dispositivo não for usado por um longo período.

Como ajustar o temporizador para uma foto programada?

Pressione o botão SET (ajuste). Use os botões de seta para selecionar os parâmetros: temporização (DELAY), tempo de exposição (LONG), intervalo (INTVL) e número de disparos (N). Pressione SET novamente para confirmar.

Como usar o disparador manual?

Conecte o MC-36A, ajuste a câmera no modo desejado. Pressione o disparador do MC-36A até a metade para verificar o foco, depois pressione completamente para tirar a foto. Para uma exposição longa, deslize o disparador para a posição HOLD.

O que significa o indicador de pilha fraca piscando?

O indicador pilha fraca (ícone de pilha) pisca quando as pilhas estão fracas. Substitua-as por pilhas novas o mais rápido possível para evitar mau funcionamento.

Como ativar a retroiluminação do painel de controle?

Pressione brevemente o botão de bloqueio/retroiluminação. A retroiluminação permanece acesa por cerca de seis segundos. Ela reacende se você pressionar um botão de seta enquanto estiver ativa.

Como travar os controles para evitar alterações acidentais?

Pressione o botão de bloqueio/retroiluminação até que o ícone de bloqueio (cadeado) apareça no painel. Para desbloquear, pressione novamente até que o ícone desapareça.

Quais câmeras são compatíveis com o MC-36A?

O MC-36A é compatível com câmeras Nikon reflex digitais das séries D4, D3, D2, D1, D800, D300, D810, D700, D200 e D100 (com bateria MB-D100), bem como com câmeras analógicas F6, F5, F100 e série F90.

Como parar uma foto programada em andamento?

Pressione o comando TIMER START/STOP. O temporizador para imediatamente e o indicador TIMER ACTIVE para de piscar.

Como limpar e fazer a manutenção do MC-36A?

Evite impactos, umidade e mudanças bruscas de temperatura. Limpe com um pano seco. Em caso de mau funcionamento, remova as pilhas e entre em contato com um centro de serviço autorizado Nikon.

MANUAL DE UTILIZADOR WPAA1 NIKON

Pela sua segurança 3

Introdução 5

Partes do MC-36A 5

Corpo 5

Painel de controlo 6

Colocar baterias 6

Substituir baterias 6

Quando não estiver a utilizar o MC-36A 6

O botão de iluminador/bloqueio 7

Ligar o MC-36A 7

Utilizar o MC-36A 8

Precauções de utilização 16

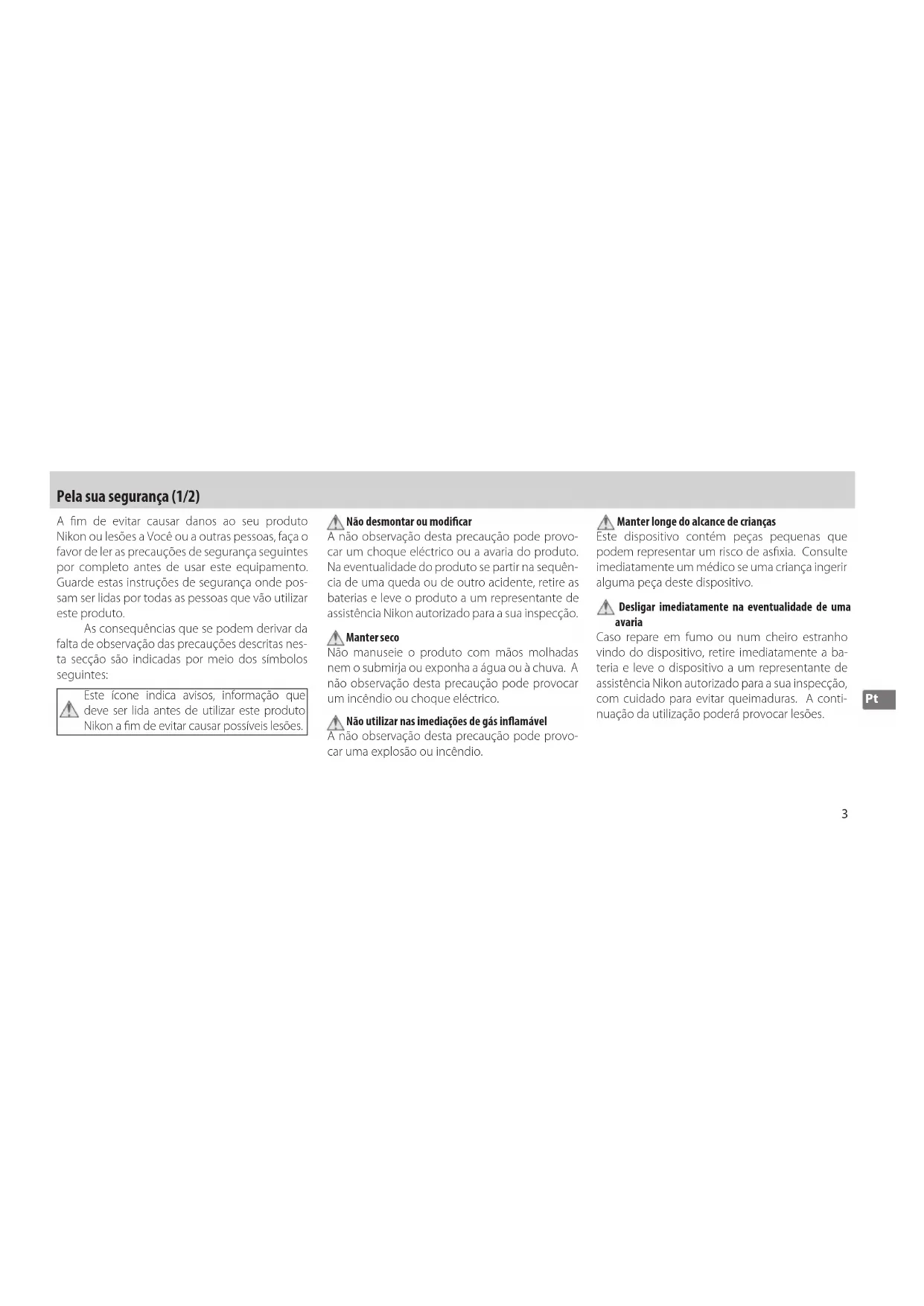

Pela sua segurança (1/2)

A fim de evitar danos ao seu produto Nikon ou lesões a você ou a outras pessoas, por favor leia as precauções de segurança seguintes por completo antes de usar este equipamento. Guarde estas instruções de segurança onde possam ser lidas por todas as pessoas que utilizem este produto.

As consequências que se podem derivar da falta de observação das precauções descritas nesta secção são indicadas por meio dos símbolos seguintes:

Este ícone indica avisos, informações que devem ser lidas antes de utilizar este produto Nikon, a fim de evitar possíveis lesões.

Não desmontar ou modificar

A não observação desta precaução pode provocar um choque elétrico ou avaria do produto. Na eventualidade do produto se partir na sequência de uma queda ou de outro acidente, retire as baterias e leve o produto a um representante de assistência Nikon autorizado para a sua inspeção.

Manter seco

Não manuseie o produto com mãos molhadas nem o submirja ou exponha à água ou à chuva. A não observação desta precaução pode provocar um incêndio ou choque elétrico.

Não utilizar nas imediações de gás inflamável

A não observação desta precaução pode provocar uma explosão ou incêndio.

Manter longe do alcance de crianças

Este dispositivo contém peças pequenas que podem representar um risco de asfixia. Consulte imediatamente um médico se uma criança ingerir alguma peça deste dispositivo.

Desligar imediatamente na eventualidade de uma avaria

Caso repare em fumo ou num cheiro estranho vindo do dispositivo, retire imediatamente a bateria e leve o dispositivo a um representante de assistência Nikon autorizado para a sua inspeção, com cuidado para evitar queimaduras. A continuação da utilização poderá provocar lesões.

Pela sua segurança (2/2)

Não expor a temperaturas elevadas

Não deixe o dispositivo num veículo fechado ao Sol ou noutras zonas sujeitas a temperaturas elevadas. A não observação desta precaução pode provocar um incêndio ou danos no revestimento ou peças internas.

Ter as devidas precauções durante o manuseamento das baterias

As baterias podem ter fugas ou explodir se forem manuseadas indevidamente. Deve respeitar as seguintes precauções quando estiver a manusear baterias destinadas a utilização com este dispositivo:

• Utilize apenas as baterias indicadas neste manual. Não misture baterias usadas e novas, nem baterias de tipos diferentes.
• Leia e respeite todos os avisos e instruções fornecidos pelo fabricante.
• Não provoque um curto-circuito nem desmonte.
• Não exponha a chamas nem a um calor excessivo.
• Não tente colocar as baterias em posição invertida ou ao contrário.
• As baterias são propensas a fugas quando estiverem completamente descarregadas. Para evitar danificar o produto, retire as baterias quando não o utilizar durante períodos prolongados ou quando a carga estiver completamente esgotada.
• Na eventualidade do líquido das baterias entrar em contacto com a pele ou o vestuário, lave-os imediatamente com água fresca.

Avisos para os pacientes na Europa

Este símbolo indica que os equipamentos elétricos e eletrónicos devem ser recolhidos separadamente. O seguinte aplica-se apenas aos utilizadores em países europeus: - Este produto é indicado para recolha separada num ponto de recolha apropriado. Não descarte como lixo doméstico.

• A recolha separada e a reciclagem ajudam a conservar recursos naturais e a evitar consequências negativas para a saúde humana e para o ambiente que podem resultar do descarte inadequado.
• Para mais informações, contacte o revendedor ou as autoridades locais responsáveis pela gestão de resíduos.

Este símbolo na pilha/bateria indica que a pilha/bateria deve ser recolhida separadamente.

O seguinte aplica-se apenas aos utilizadores em países europeus:

• Todas as pilhas/baterias, quer tenham este símbolo ou não, são designadas para recolha separada num ponto de recolha apropriado. Não as junte ao lixo doméstico.
• Para mais informações, contacte o revendedor ou as autoridades locais responsáveis pela gestão de resíduos.

Introdução Partes do MC-36A (1/3)

Agradecemos que tenha adquirido o cabo adaptador MC-36A. O MC-36A está equipado com um temporizador de intervalo adequado a uma grande diversidade de tarefas, incluindo a fotografia astronômica. Na página 17 está disponível uma lista de câmaras compatíveis.

Consulte as ilustrações no interior da capa.

Corpo

① Conector de 10 pinos. ② Cabo ③ Luz de disparo. 12-13 ④ Painel de controlo. 6,7,8-13,15 ⑤ Botão TIMER START/STOP (Arranque/Interrupção do temporizador) 12-13 ⑥ Botão SET (Ajustar) 8, 10, 12 ⑦ Botão de iluminador/bloqueio. ⑧ Botão de seta. 10-11 ⑨ Botão de disparo do obturador 15 ⑩ Tampa do compartimento da bateria. 6 ⑪ Ilhó da correia (disponível em separado; utilize uma correia de telemóvel ou afim)

1 Cursor de seleção 10-11 2 Visualização do temporizador. 10-13, 15 3 Indicador de bloqueio 7 4 Indicador de bateria com pouca energia. 5 Indicador "TIMER ACTIVE (Temporiz. activo)" 12-13 6 Indicador de altifalante ligado/desligado....9, 11 7 Indicador "SET (Ajustar)" 8, 10-12 8 Indicador "RELEASE (Disparo)" 12-13,15 9 Número de disparos. 9-13 A imagem no interior da capa mostra o painel de controlo com todos os elementos acesos. Nas restantes imagens aparecidas neste manual, os elementos relevantes para a explicação do texto adjacente surgem a preto. Os indicadores não referidos no texto são apresentados a cinzento.

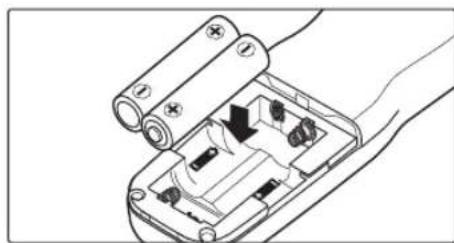

Colocar baterias

Desloque a tampa do compartimento da bateria (10) da parte de trás do MC-36A e coloque as baterias alcalinas LR03 de 1,5 V AAA (disponíveis em separado) na direção indicada.

O indicador de bateria com pouca carga

O indicador de bateria com pouca carga (4) pisca quando as baterias tiverem pouca carga. Prepare as baterias sobresselentes.

Substituir baterias

Durante a substituição de baterias:

1 Verifique se os indicadores "TIMER ACTIVE (Temporiz. activo)" (5) e "RELEASE (Disparo)" (8) não são visualizados (ver imagem à direita). 2 Desligue a câmara e o MC-36A. 3 Retire as baterias. 4 Espere que o painel de controlo se apague antes de colocar as baterias novas.

Quando não estiver a

O MC-36A não está equipado com um interruptor de desactivação. Para reduzir o consumo de energia da bateria quando não estiver a utilizar o MC-36A, conclua o disparo e verifique se os indicadores "TIMER ACTIVE (Temporiz. activo)" (5), "SET (Ajustar)" (7) e "RELEASE (Disparo)" (8) não são visualizados (ver imagem à direita). O consumo de energia das baterias aumenta quando estes indicadores estiverem a piscar.

Partes do MC-36A (3/3) Ligar o MC-36A

Pressione o botão de iluminador/bloqueio (7) durante alguns instantes para activar a luz de fundo do painel de controlo. A luz de fundo mantém-se acesa durante aproximadamente segundos. Se pressionar o botão de seta (8) quando a luz de fundo estiver ligada, prolonga a duração do temporizador por mais algum tempo.

Para bloquear todos os controlos excepto os botões de disparo do obturador (9) e de iluminador/bloqueio, pressione o botão de iluminador/bloqueio até visualizar o ícone de bloqueio

no painel de controlo. Para concluir o bloqueio, pressione o botão de iluminador/bloqueio até deixar de visualizar o ícone de bloqueio.

2 Verifique se os indicadores "TIMER ACTIVE (Temporiz. activo)" (5) e "RELEASE (Disparo)" (6) não são visualizados. 3 Retire a tampa do terminal de 10 pinos da câmara. Mantendo a marca do conector de 10 pinos (1) alinhada com a marca no corpo da câmara, coloque o conector tal como é mostrado e em seguida aperte a porca de aperto.

A imagem na D3S

Desligar o MC-36A

Depois de se certificar de que os indicadores "TIMER ACTIVE (Temporiz. activo)" (5) e "RELEASE (Disparo)" (8) não são visualizados, desligue a câmara e o MC-36A. Coloque novamente a tampa do terminal de 10 pinos.

Utilizar o MC-36A

O MC-36A funciona como:

• Um temporizador automático (pp. 8-14). Defina o atraso (tempo até ao início do disparo), o tempo de exposição, o intervalo e o número de imagens tiradas na fotografia com temporizador de intervalo. Se pretender, pode selecionar a velocidade de obturação através da câmara (pg. 14).
• Um disparo manual (pg. 15). Tire fotografias manualmente através do botão de disparo do obturador no MC-36A. É possível tirar as fotografias manualmente mesmo quando o temporizador estiver activo.

1. Ajuste as definições da câmera

1.1 Ligue o MC-36A (pg. 7) e a câmera. 1.2 Ajuste as seguintes definições da câmera (consulte o manual da câmera para mais informações):

Cargo Modeo exposicao M (manual)

Vel. Obtur. Bulb

Temp. Interv. Desigado

Cargo de focagem AF-C (focagem automatistica com servo continuo)* ou M (manual)

Continuo S (imagem simples)

• Selecione "prioridade ao disparo" se estiver disponível.

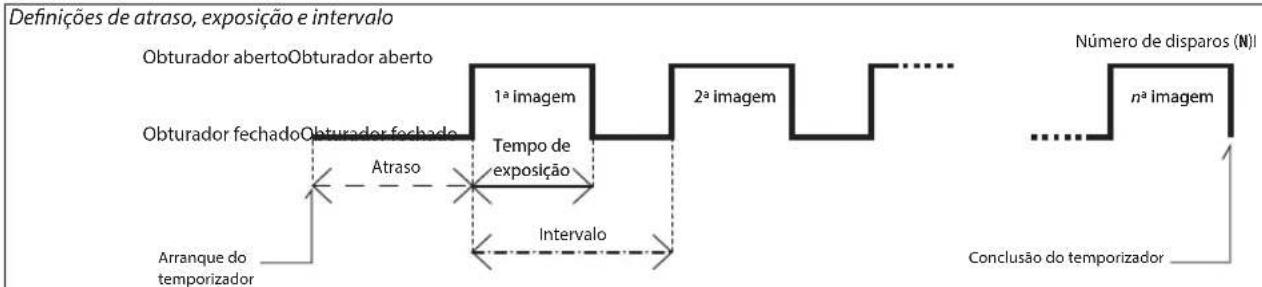

2.2 Ajuste as seguintes definições:

Opção Descrição Definições suportadas
DELAY (Atraso) Atraso antes do disparo do obturador	De 0 s às 99 hrs 59 min 59 s (em incrementos de umAGO)
LONG (Longa) Tempo de exposicao
INTVL Intervalo De 1 s às 99 hrs 59 min 59 s (em incrementos de umAGO)
N Nível de disparos De 1 às 399,	- - (ilimitado)
Altifalante ligado/desligado (ligado), (desligado)

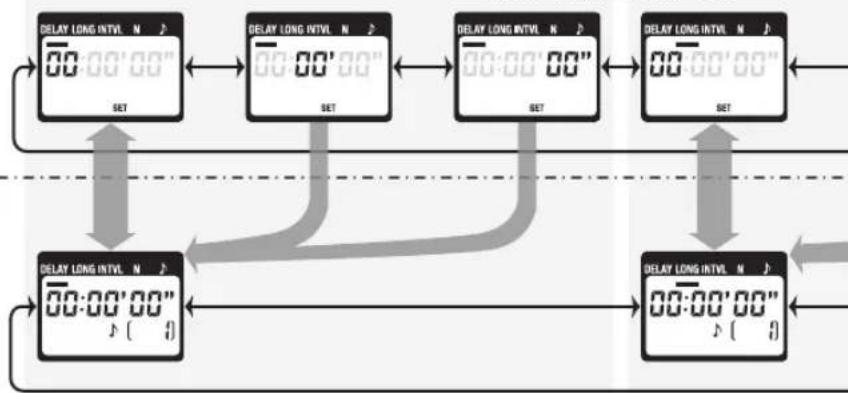

Utilize o botão de seta para definir o temporizador. Pressione para a esquerda ou para a direita para selecionar, para cima ou para baixo para alterar. A seleção atual é indicada pelo cursor de seleção (0).

Ajustar definições

Pressione SET (Ajustar; 6) em qualquer momento para concluir a operação e visualizar as novas definições do item selecionado. Para ver outras definições, pressione o botão de seta para a esquerda ou para a direita. A seleção atual é indicada pelo cursor de seleção (7). Pressione o botão SET (Ajustar) para editar a definição atual tal como descrito acima.

Definição conclusão

Atraso (tempo até ao início do disparo) Segundo Minuto Hora Hora

Para assegurar um funcionamento correto, selecione um intervalo superior em pelo menos um segundo ao tempo de exposição. Quando utilizar a focagem automática, defina o atraso em dois segundos ou mais e selecione um intervalo superior em pelo menos dois segundos ao tempo de exposição para assegurar que a câmera tem tempo para focar. Quando utilizar a redução do ruído numa exposição prolongada (disponível em algumas câmeras digitais), o intervalo deve ser pelo menos o dobro do tempo de exposição.

Os intervalos de 00:00:00 são repostos automaticamente para 00:00:01 quando pressionar o botão SET (Ajustar; 6) para executar as definições.

Para definir o número de disparos como - (ilimitado), selecione 1 e pressione o botão de seta (8) para baixo ou selecione 399 e pressione o botão de seta para cima.

2.3 Após ajustar todas as definições pretendidas, pressione o botão SET (Ajustar; 6) para acessar as novas definições. Será emitido um sinal sonoro (se o altifalante estiver ligado) e o indicador "SET (Ajustar)" desaparece.

As novas definições permanecem ativas até retirar as baterias ou até estas ficarem completamente descarregadas.

Pressione o botão TIMER START/STOP (Arranque/interrupção do temporizador) (5). O temporizador inicia-se e "TIMER ACTIVE (Temporiz.ativo)" (5) pisca no painel de controlo. Entre cada disparo, o painel de controlo mostra o tempo que falta até à próxima fotografia. Se o altifalante estiver ligado, serão emitidos três sinais sonoros com um intervalo de um segundo antes da abertura do obturador.

Enquanto o obturador estiver aberto, o painel de controlo mostra o tempo que falta até o obturador se fechar, e a luz de disparo e o indicador "RELEASE (Disparo)" (9) piscam com intervalos de um segundo. O número de disparos que faltam será atualizado sempre que tirar uma fotografia.

Visualização do painel de controlo (Temporizador ativo)

Pisca quando o temporizador

está ativo

Entre disparos: O tempo que falta até o próximo disparo

Quando o obturador está aberto: O tempo que falta até o obturador se fechar

Pisca quando o obturador está aberto

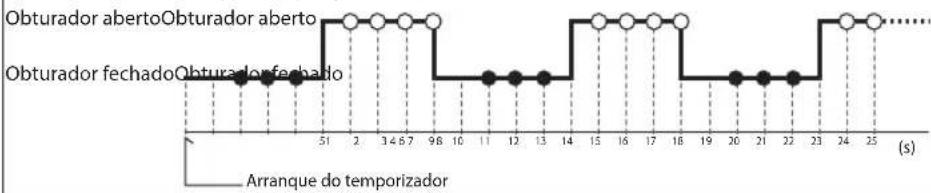

O altifalante e a luz de disparo

A ilustração seguinte mostra quando será emitido um sinal sonoro (•) e quando a luz de disparo pisca (—) com um atraso de 5 s, um tempo de exposição de 4 s e um intervalo de 9 s.

4. Conclusão do disparo

O disparo é concluído automaticamente depois de ser tirado o número de imagens definido. Para concluir o disparo antes de terem sido tiradas todas as fotografias, pressione o botão TIMER START/STOP (Arranque/Interrupção do temporizador) ⑤

Para tirar fotografia na velocidade de obturação selecionada na câmara, ajuste as seguintes definições:

Modo exposição M (manual) ou S (automático com prioridade à obturação)

Vel. Obtur. Qualquer uma

Câmara Temp. Interv. Desligado

Modo de focagem AF-C (focagem automática com servo contínuo) ou M (manual)

Modo de disparo S (imagem simples)

MC-360 Tempo de exposição 0s

Intervalo superior à velocidade de obturação da câmera

Selecione "prioridade ao disparo" se estiver disponível.

Quando utilizar a focagem automática, selecione um intervalo superior em pelo menos dois segundos à velocidade de obturação da câmera, para permitir que a câmera efetue a focagem. Quando estiver a utilizar a redução do ruído numa exposição prolongada (disponível com algumas câmeras digitais), selecione um intervalo superior a pelo menos o dobro da velocidade de obturação da câmera.

Antes de utilizar o temporizador durante períodos prolongados, verifique se as baterias têm carga suficiente. Substitua as baterias quando o indicador de bateria com pouca carga (4) aparecer no painel de controle (4).

Disparo manual

O botão de disparo do obturador do MC-36A (9) funciona da mesma forma que o botão de disparo do obturador da câmera.

1. Ajuste as definições da câmera

Ligue o MC-36A (pg.7) e a câmera. Selecione o modo de exposição, a velocidade de obturação, o modo de focagem e o modo de disparo pretendidos.

2. Tire fotografias

2.1 Pressione ligeiramente o botão de disparo do obturador (9) e verifique a focagem e a exposição, e depois pressione-o totalmente para tirar a fotografia. Enquanto o obturador estiver aberto, será emitido um sinal sonoro com intervalos de um segundo, o indicador "RELEASE (Disparo)" (8) pisca e o painel de controle

mostra o tempo que falta até o obturador se fechar.

Para fazer o botão de disparo do obturador totalmente pressionado na fotografia Bulb, desloque o botão para a posição HOLD (Manter). Desloque-o na direção oposta para o desbloquear.

2.2 Solte o botão para concluir o disparo.

É possível utilizar o botão de disparo do obturador do MC-36A quando não tiver quaisquer baterias colocadas. O painel de controlo mantém-se desligado e não será emitido nenhum sinal sonoro.

O botão de disparo do obturador pode ser utilizado para disparar manualmente o obturador quando o temporizador estiver ativo. A contagem decrescente do temporizador (incluindo a visualização do painel de controlo, a luz de disparo e o sinal sonoro) continua durante o disparo manual. Se o disparo manual se sobrepor ao disparo automático, o obturador permanecerá aberto até a conclusão de ambos os tempos de exposição.

Precauções de utilização

Verifique o nível de carga da bateria e o número de exposições restantes antes de utilizar o MC-36A (consulte o manual da câmara para mais informações). O temporizador continua a funcionar mesmo quando não for possível guardar imagens devido à existência de pouca carga na bateria, à falta de película ou memória ou ao espaço insuficiente na memória intermédia (apenas em câmaras digitais). Recomenda-se a utilização de um adaptador CA (disponível em separado) para sessões mais longas.

Algumas câmaras têm uma opção de ativação de AF que define se a câmara efetua a focagem quando se pressiona ligeiramente o botão de disparo do obturador (consulte o manual da câmara para mais informações). Ative a ativação de AF através do botão de disparo do obturador quando utilizar o MC-36A.

Tenha em atenção de que o temporizador é menos exato do que a maior parte dos relógios de pulso ou de parede.

Cuidados com o MC-36A

Não deixe cair o produto: O produto pode funcionar de uma forma incorreta se for submetido a pancadas fortes ou a vibrações.

Manter seco: Este produto não é impermeável e pode sofrer uma avaria se for submergido em água ou exposto a níveis elevados de humidade. O enferrujamento do mecanismo interno pode provocar danos irreparáveis.

Evite as mudanças bruscas de temperatura: As mudanças bruscas de temperatura, tais como as que acontecem ao entrar ou ao sair de um edifício com aquecimento num dia frio, podem causar condensação no interior do aparelho. A fim de evaporar a dita condensação, coloque o produto dentro de um estojo de transporte ou de um saco de plástico antes de expô-lo a mudanças bruscas de temperatura.

Manter longe de campos magnéticos fortes: As cargas estáticas ou campos magnéticos fortes produzidos por equipamento como transmissores de rádio podem interferir com o funcionamento do dispositivo.

Uma nota sobre aparelhos controlados eletronicamente: Em casos muito raros, poderão surgir caracteres estranhos no painel de controle e o dispositivo poderá deixar de funcionar. Normalmente, este fenômeno é provocado por uma forte carga estática externa. Desligue a câmera e o MC-36A, retire as baterias e volte a colocá-las após o painel de controle se ter apagado. É necessário ter cuidado durante o manuseamento das baterias, que podem estar quentes devido à utilização. Caso o problema persista, contacte o vendedor ou o representante da Nikon.

O painel de controle: As visualizações do LCD costumam ficar mais escuras a temperaturas elevadas e ter tempos de resposta mais lentos a baixas temperaturas. Isto não representa uma avaria.

Especificações

Cârmaras suportadas	Cârmaras digitais Nikon série D4, série D3, série D2, série D1, D810, série D800, D700, série D300, D200 e D100 (requira a unidade de alimentação MB-D100);@cârmaras Nikon F6', F5, F100', série F90'
Atraso do temporizador De 0 s até 99 hrs 59 min 59 s em incrementos de umAGO
Tempo de exposicao De 0 s até 99 hrs 59 min 59 s em incrementos de umAGO
Intervalo De 1 s até 99 hrs 59 min 59 s em incrementos de umAGO
Numero de disparos De 1 até 399, -- (ilimitado)
Fonte de alimentacao Duas baterias alcalinas LR03 de 1,5 V AAA
Duração das baterias	Aproximamente dois mezes de disparo continuo com um atraso de 5 min, um tempo de exposicao de 4 min 56s e um intervalo de 5 min. A utilização do iluminador irá reduzir a duração das baterias.
Temperatura operacional -20-+50°C
Dimensoes (LxAxP) Aproximamente 155 x 18 x 40 mm, exceptuando as saliências
Peso Aproximamente 128 g (com bateriai)
Aproximamente 105 g (apenas o MC-36A)
Comprimento do cabo Aproximamente 850 mm
Acessórios de terminal remoto compatíveis	O cabo de extensão MC-21A/MC-21 (o的功能amento não é assegurado se forem realizados dois ou mais cabos de extensão MC-21A/MC-21), cabo adaptordo GPS MC-35A/MC-35 (estabelece a ligação ao terminal de 10 pinos do MC-35A/MC-35)

• Um adaptador da sapata quente AS-15 (disponível separadamente; encaixa-se na sapata de acessórios da câmera) é necessário quando é usado o terminal de sincronização.
