Produkttyp	Trådbunden fjärrkontroll för Nikon-kamera
Modell	MC-36A (WPAA1)
Märke	Nikon
Mått (L × H × D)	Cirka 155 × 18 × 40 mm (exklusive utskjutande delar)
Vikt	Cirka 128 g (med batterier)
Kabellängd	Cirka 850 mm
Strömförsörjning	Två AAA 1,5 V LR03 alkaliska batterier (ingår ej)
Batteritid	Cirka 2 månader kontinuerlig (fördröjning 5 min, exponering 4 min 56 s, intervall 5 min)
Driftstemperatur	-20°C till +50°C
Huvudfunktioner	Programmerbar självutlösare (fördröjning, exponering, intervall, antal bilder), manuell utlösning, knapplås, bakgrundsbelysning
Fördröjningsintervall (DELAY)	0 s till 99 h 59 min 59 s (i steg om en sekund)
Exponeringsintervall (LONG)	0 s till 99 h 59 min 59 s (i steg om en sekund)
Intervallintervall (INTVL)	1 s till 99 h 59 min 59 s (i steg om en sekund)
Antal bilder (N)	1 till 399 eller obegränsat (--)
Kontakt	10-stiftskontakt
Kompatibla kameror	Nikon digitala SLR-hus (serier D4, D3, D2, D1, D800, D300, D810, D700, D200, D100) och filmkameror (F6, F5, F100, serie F90)
Tillbehör	Förlängningskabel MC-21A/MC-21, GPS-adapter MC-35A/MC-35, blixtsko AS-15
Underhåll och rengöring	Undvik fukt, stötar, plötsliga temperaturförändringar och starka magnetfält. Rengör med en torr trasa.
Säkerhet	Demontera inte, exponera inte för vatten eller lågor, använd endast rekommenderade batterier, förvaras oåtkomligt för barn
Reservdelar och reparerbarhet	Batterier (finns separat). För reparation, kontakta ett auktoriserat Nikon-servicecenter.
Allmän information	Klass B (digital utrustning), överensstämmer med FCC och kanadensiska bestämmelser. Sorterad avfallshantering vid livslut (WEEE).

Vanliga frågor - WPAA1 NIKON

Hur ansluter jag MC-36A till min Nikon-kamera?

Se till att indikatorerna TIMER ACTIVE och RELEASE inte visas. Ta bort luckan över 10-stiftskontakten på kameran, rikta in MC-36A:s 10-stiftskontakt med märket på kamerahuset, sätt i den och dra åt låsskruven.

Vilken typ av batterier ska jag använda?

Använd två AAA 1,5 V LR03 alkaliska batterier. Blanda inte nya batterier med gamla eller olika batterityper. Ta ur batterierna om enheten inte används under en längre tid.

Hur ställer jag in självutlösaren för programmerad fotografering?

Tryck på knappen SET (inställning). Använd pilknapparna för att välja parametrar: fördröjning (DELAY), exponeringstid (LONG), intervall (INTVL) och antal bilder (N). Tryck på SET igen för att bekräfta.

Hur använder jag den manuella utlösaren?

Anslut MC-36A, ställ in kameran på önskat läge. Tryck ner MC-36A:s utlösare halvvägs för att kontrollera fokus, tryck sedan ner den helt för att ta bilden. För lång exponering, skjut utlösaren till läget HOLD.

Vad betyder den blinkande låg batteriindikatorn?

Indikatorn låg batterinivå (batteriikon) blinkar när batterierna är svaga. Byt ut dem mot nya batterier så snart som möjligt för att undvika funktionsstörningar.

Hur aktiverar jag bakgrundsbelysningen på kontrollpanelen?

Tryck kort på knappen för lås/bakgrundsbelysning. Bakgrundsbelysningen förblir tänd i cirka sex sekunder. Den tänds igen om du trycker på en pilknapp medan den är aktiv.

Hur låser jag knapparna för att undvika oavsiktliga ändringar?

Tryck på knappen för lås/bakgrundsbelysning tills ikonen för lås (hänglås) visas på panelen. För att låsa upp, tryck igen tills ikonen försvinner.

Vilka kameror är kompatibla med MC-36A?

MC-36A är kompatibel med Nikon digitala SLR-hus från serierna D4, D3, D2, D1, D800, D300, D810, D700, D200 och D100 (med batterigrepp MB-D100), samt med filmkameror F6, F5, F100 och serie F90.

Hur stoppar jag en pågående programmerad fotografering?

Tryck på knappen TIMER START/STOP. Självutlösaren stoppas omedelbart och indikatorn TIMER ACTIVE slutar blinka.

Hur rengör och underhåller jag MC-36A?

Undvik stötar, fukt och plötsliga temperaturförändringar. Rengör med en torr trasa. Vid funktionsfel, ta ur batterierna och kontakta ett auktoriserat Nikon-servicecenter.

BRUKSANVISNING WPAA1 NIKON

MC-36A fjärrutlösare

Användarhandbok

Innehållsförteckning

Säkerhetsföreskrifter 3 Inledning 5 Delarna i MC-36A 5 Hus 5 Kontrollpanel 6 Sätta i batterier 6 Byta batterier 6 När MC-36A inte används 6 Knappen för belysning/lås 7 Ansluta MC-36A 7 Så här använder du MC-36A 8 Tidsinställd fotografering 8 Manuell avtryckare 15 Försiktighetsåtgärder 16 Skötsel av MC-36A 16 Specifikationer 17

Läs säkerhetsföreskrifterna nedan innan du använder utrustningen så att du kan förhindra personskador och skador på kameran. Förvara anvisningarna på sådant sätt att alla som använder kameran har tillgång till dem.

Information om vad som kan hända om du inte uppmärksammar försiktighetsåtgärderna finns vid den här symbolen:

Den här symbolen anger varningar – information som du bör läsa innan du använder kameran, så att du kan förhindra att skador uppstår.

Försök inte montera isär eller ändra enheten

Om du försöker montera isär eller ändra enheten kan du få en elektrisk stöt, eller så kanske produkten inte fungerar som den ska. Om enheten skulle råka öppnas om du tappar den tar du ur batterierna och tar med den till en servicerepresentant för Nikon och får den undersökt.

Håll enheten torr

Rör inte vid enheten med våta händer och utsätt den inte för vatten eller regn. Om du gör det kan enheten börja brinna, eller så kan du få en stöt.

Använd inte enheten i närheten av antändlig gas

Om du gör det kan enheten explodera eller börja brinna.

Håll enheten utom räckhåll för barn

Enheten innehåller små delar som kan orsaka kvävning. Kontakta en läkare omedelbart om ett barn sväljer någon del av enheten.

Stäng av enheten genast om den inte fungerar som den ska.

Ta bort batteriet omedelbart om enheten börjar ryka eller lukta konstigt. Ta därefter den till en servicerepresentant för Nikon och få den undersökt. Var försiktig så att du inte bränner dig. Fortsatt användning kan resultera i skador.

Utsätt inte enheten för höga temperaturer.

Lämna inte enheten i bilen i stark sol eller på andra ställen där temperaturen kan bli mycket hög. Om du gör det kan enheten fatta eld, eller så kan höljet eller de inre delarna skadas.

Var försiktig när du hanterar batterierna.

Batterierna kan läcka eller explodera om de hanteras på fel sätt. Tänk på följande när du hanterar batterierna till den här enheten:

• Använd bara batterier som nämns i den här handboken. Blanda inte gamla och nya batterier eller batterier av olika sorter. Läs och följ alla varningar och instruktioner från tillverkaren. Du får inte kortsluta eller öppna batterierna.
• Utsätt inte batterierna för eld eller höga temperaturer. Sätt inte i batterierna upp och ned eller på fel håll.
• Batterier tenderar att läcka när de är helt urladdade. För att undvika skador på produkten bör du ta ur batterierna när produkten inte ska användas under en längre period, eller när batterierna är urladdade.
• Om vätska från batterierna kommer i kontakt med hud eller kläder sköljer du omedelbart med rent vatten.

Meddelanden till kunder i Europa.

Denna symbol indikerar att elektrisk och elektronisk utrustning måste lämnas till separat insamling.

Följande gäller endast användare i europeiska länder:

Den här produkten ska lämnas till separat insamling vid en särskild insamlingsplats. Släng inte produkten tillsammans med det vanliga hushållsavfallet. - Separat insamling och återvinning hjälper till att spara på naturresurserna och förhindrar den negativa påverkan på människors hälsa och på miljön som kan inträffa vid felaktig kassering.

• Mer information får du från återförsäljaren eller av de lokala myndigheter som ansvarar för avfallshanteringen där du bor.

Denna symbol anger att batteriet måste lämnas in till separat insamling.

Följande gäller endast användare i europeiska länder:

• Alla batterier, oavsett om de är märkta med denna återvinningssymbol eller inte, måste sopsorteras och lämnas in för återvinning. De får inte slängas bland hushållsavfallet.
• Mer information får du från återförsäljaren eller av de lokala myndigheter som ansvarar för avfallshanteringen där du bor.

Inledning Delarna i MC-36A (1/3)

Tack för att du har köpt en MC-36A fjärrutlösare. MC-36A har en intervalltimer som kan användas i många olika situationer, bland annat vid astronomisk fotografering. På sidan 17 finns en lista över kompatibla kameror.

Se bilderna på omslagets insida.

Hus

① 10-stiftskontakt. 7 ② Sladd ③ Avtryckarlampa. 12-13 ④ Kontrollpanel. 6,7,8-13,15 ⑤ START/STOPP-knapp för timer. 12-13 ⑥ SET-knapp. 8,10,12 ⑦ Knapp för belysning/lås. 8 Pilknapp. 10-11 ⑨ Avtryckare 15 Lucka till batterifack. 6 ⑩ Fäste för kamerarem (Säljs separat. Använd rem till mobiltelefon eller liknande.)

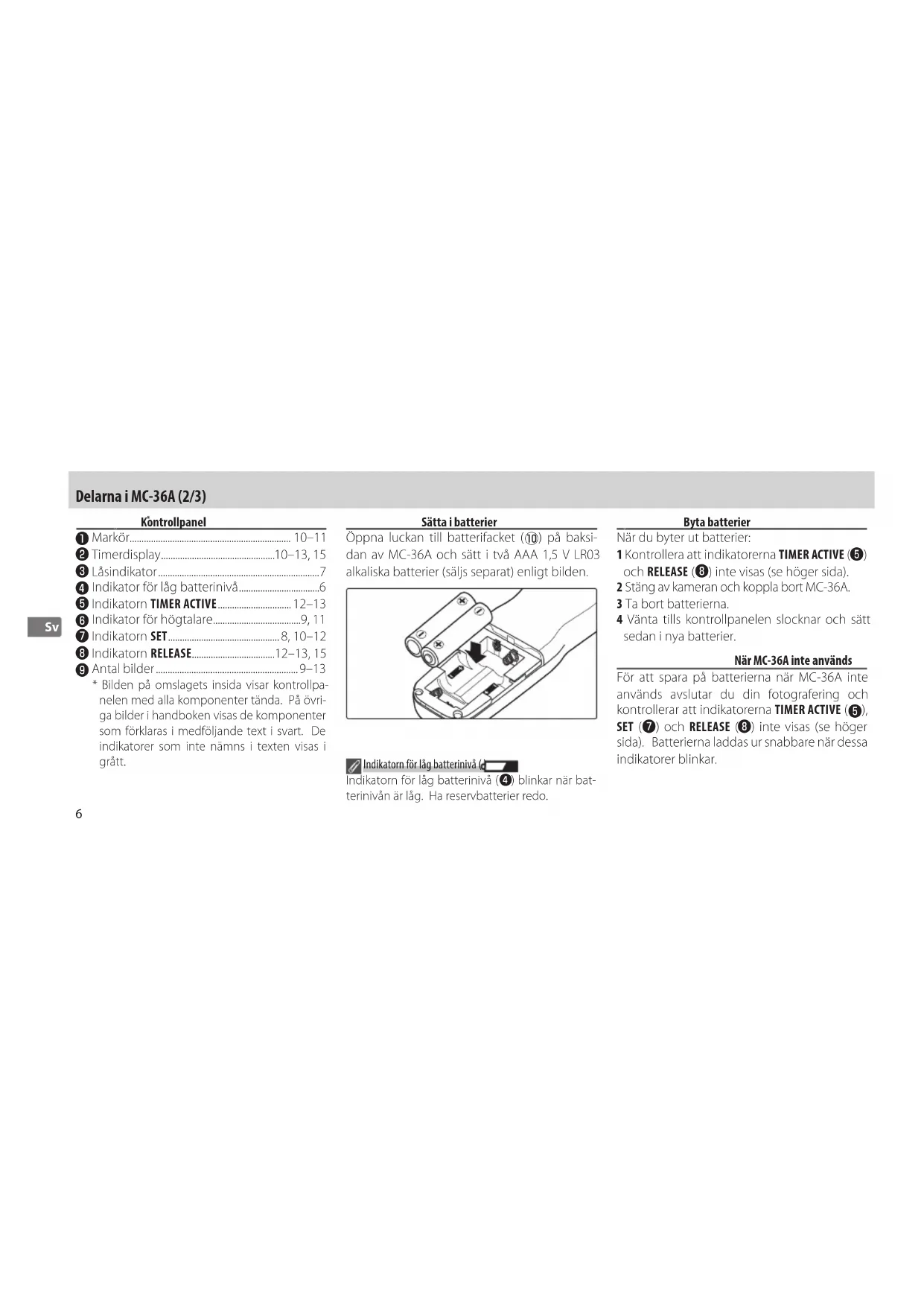

Delarna i MC-36A (2/3)

Kontrollpanel

1 Markör. 10-11 2 Timerdisplay. 10-13,15 3 Läsindikator 4 Indikator för låg batterinivå 5 Indikatorn TIMER ACTIVE 12-13 6 Indikator för högtalare. 9,11 7 Indikatorn SET. 8,10-12 8 Indikatorn RELEASE 12-13,15 9 Antal bilder. 9-13

• Bilden på omslagets insida visar kontrollpanelen med alla komponenter tända. På övriga bilder i handboken visas de komponenter som förklaras i medföljande text i svart. De indikatorer som inte nämns i texten visas i grått.

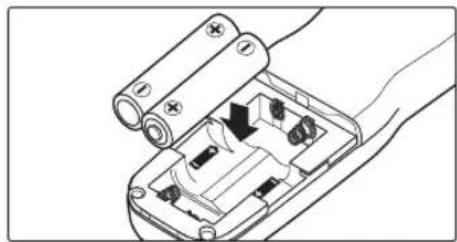

Sätt i batterier

Öppna luckan till batterifacket (10) på baksidan av MC-36A och sätt i två AAA 1,5 V LR03 alkaliska batterier (säljs separat) enligt bilden.

Indikatorn för låg batterinivå (

Indikatorn för låg batterinivå (4) blinkar när batterinivån är låg. Ha reservbatterier redo.

Byta batterier

1 Kontrollera att indikatorerna TIMER ACTIVE (5) och RELEASE (8) inte visas (se höger sida). 2 Stäng av kameran och koppla bort MC-36A. 3 Ta bort batterierna. 4 Vänta tills kontrollpanelen slocknar och sätt sedan i nya batterier.

När MC-36A inte används

För att spara på batterierna när MC-36A inte används avslutar du din fotografering och kontrollerar att indikatorerna TIMER ACTIVE (5),

SET (7) och RELEASE (8) inte visas (se höger sida). Batterierna laddas ur snabbare när dessa indikatorer blinkar.

Delarna i MC-36A (3/3) Ansluta MC-36A

Indikatorerna TIMER ACTIVE, SET och RELEASE

OM den här indikatornblinkar	Betyder det: stäng av den på foljande sätt
TIMER ACTIVE	Timern är aktiv (sida 13);tryck på START/STOPP-knappen for timern (5).
SET	Inställingarna kanalandras (sida 8). Tryck på SET-knappen (6).
RELEASE (TIMER ACTIVEblinkar inte)	Den manuella avtryckarknappenär aktiv (sida 15). Slapp upp avtryckaren (9) Frigör avtryckarenom knappen ar i positionen HOLD).

Knappen för belysning/lås

Tryck kort på knappen för belysning/lås (7) om du vill aktivera kontrollpanelens bakgrundsbelysning. Bakgrundsbelysningen är tänd i cirka sex sekunder. Om du trycker på pilknappen (8) när belysningen är tänd förlängs timern i ytterligare sex sekunder.

Om du vill låsa alla kontroller utom avtryckaren (9) och knappen för belysning/lås trycker du på belysningens låsknapp tills låsikonen (1) visas på kontrollpanelen. Om du vill låsa upp enheten igen trycker du på knappen för belysning/lås tills låsikonen försvinner.

1 Stäng av kameran. 2 Kontrollera att indikatorerna TIMER ACTIVE (5) och RELEASE (3) inte visas. 3 Ta bort skyddet från den 10-poliga ingången på kameran. Sätt i den 10-poliga kontakten så som bilden visar med märket på 10-stiftskontakten (①) mot märket på kamerahuset och dra sedan åt låsmuttern.

Bilden D3S

Koppla från MC-36A

Kontrollera att indikatorerna TIMER ACTIVE (5) och RELEASE (8) inte visas. Stäng av kameran och koppla från MC-36A. Sätt tillbaka terminalskyddet på den 10-poliga ingången.

Så här använder du MC-36A

MC-36A kan användas som:

• En automatisk timer (s. 8-14). Välj fördröjning (hur lång tid det ska ta innan fotograferingen börjar), exponeringstid, intervall samt antal bilder om du vill fotografera med förinställda intervall. Du kan även ställa in slutartid med kameran (s. 14).
• Manuell avtryckare (s. 15). Du kan ta bilder manuellt med avtryckarknappen på MC-36A även när timern är på.

Tidsinställd fotografering (1/7)

1. Justera kamerainställningar

1.1 Anslut MC-36A (s.7) och slå på kameran. 1.2 Justera kamerainställningarna enligt tabellen (mer information finns i bruksanvisningen till kameran):

Exponeringsläge M (manuellt)
Slutarhastigkeit Lampa
Intervalltimer Av
Fokusläge	AF-C (kontinuierigt servoauto-fokus) * aller M (manuellt)
Kontinuierigt S (enbildstagning)

• Välj "Avtrycksprioritet" om det är möjligt.

2. Ställ in timern

2.1 Tryck på knappen SET (6). SET blinkar på kontrollpanelen.

MC-36A kan anslutas till kameran när timern har ställts in.

Tidsinställd fotografering (2/7)

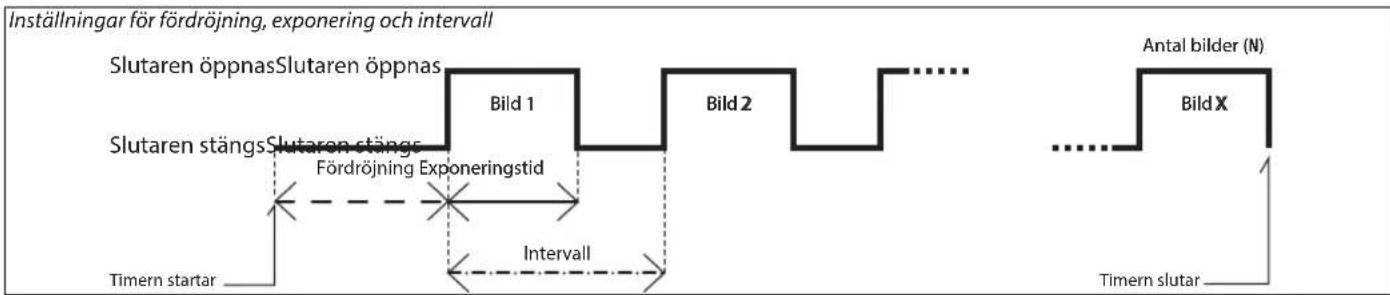

2.2 Justera följande inställningar:

Alternative Beskrivning Installlingar som stöds
DELAY (Fördröjning) Fördröjning innan avtryckaren släpps upp	0 sek till 99 tim 59 min 59 sek (i steg om en sekund)
LONG Exponeringstid
INTVL Intervall 1 sek till 99 tim 59 min 59 sek (i steg om en sekund)
N Antal bildber 1 till 399,	- - (obegrängsat)
Högtalare av/på (på), (av)	- -

Tidsinställd fotografering (3/7)

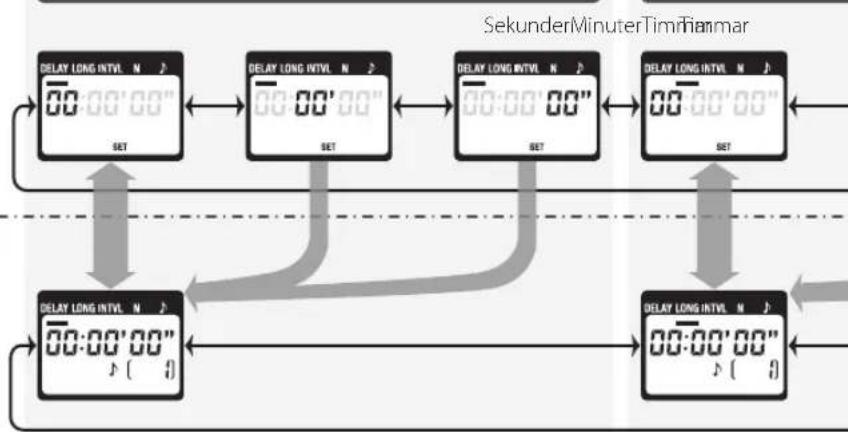

Ställ in timern

Ställ in timern med hjälp av pilknappen. Tryck höger eller vänster om du vill markera och uppåt eller nedåt om du vill ändra. Markören visar vilken inställning som har valts (1).

Justera inställningar

Fördröjning (hur lång tid det ska ta innan fotograferingen börjar)

Tryck på SET (3) när du vill slutföra och visa de nya inställningarna för det markerade objektet. Om du vill visa alla inställningar trycker du pilknappen åt vänster eller höger. Markören visar vilken inställning som har valts (1). Tryck på SET om du vill redigera den aktuella inställningen enligt anvisningarna ovan.

Tidsinställd fotografering (4/7)

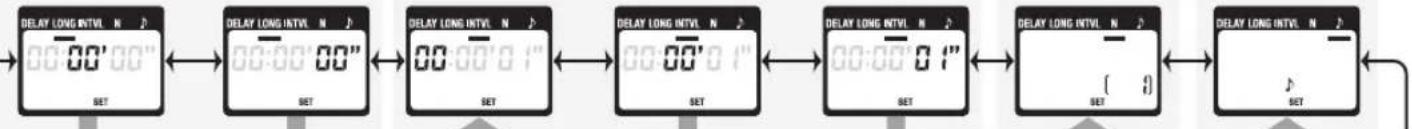

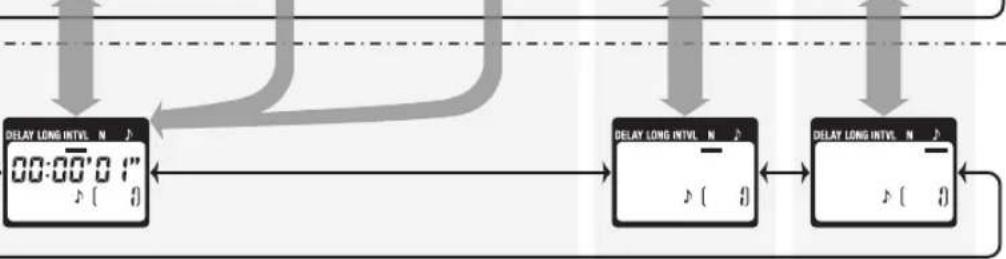

Exponeringstid Intervall Antal bilder Högtalare

Minuter Sekunder

Timmar Minuter Sekunder

Tidsinställd fotografering (5/7)

Ställ in timern

Du bör välja ett intervall som är minst en sekund längre än exponeringstiden. Om du använder autofokus ställer du in fördröjningen på två sekunder eller mer och väljer ett intervall som är minst två sekunder längre än exponeringstiden så att kameran får tid för fokusering. När du använder brusreducering vid lång exponeringstid (finns i vissa digitalkameror) ska intervallet vara minst dubbelt så långt som exponeringstiden.

Intervall 00:00:00 ändras automatiskt till 00:00:01 när du trycker på knappen SET (6) så att inställningarna träder i kraft.

Om du vill ställa in antalet bilder på (obegränsat) väljer du 1 och trycker pilknappen (8) nedåt eller väljer 399 och trycker pilknappen uppåt.

2.3 När du är klar med inställningarna trycker du på SET (6) så träder de nya inställningarna i kraft. En ljudsignal avges (om högtalaren är på) och indikatorn SET slocknar.

De nya inställningarna används tills de ändras eller tills batterierna tas bort eller tar slut.

3. Starta timern

Tryck på START/STOPP-knappen för timern (5). Timern startar, och TIMER ACTIVE (5) blinkar på kontrollpanelen. Mellan tagningarna visas den tid som återstår tills nästa bild tas på kontrollpanelen. Om högtalaren är på hörs en ljudsignal tre gånger med ett intervall på en sekund innan slutaren öppnas.

När slutaren är öppen visas den tid som återstår tills den stängs på kontrollpanelen, och avtryckarlampan samt indikatorn RELEASE (8) blinkar i intervall om en sekund. Antalet bilder som återstår uppdateras varje gång en bild tas.

Tidsinställd fotografering (6/7)

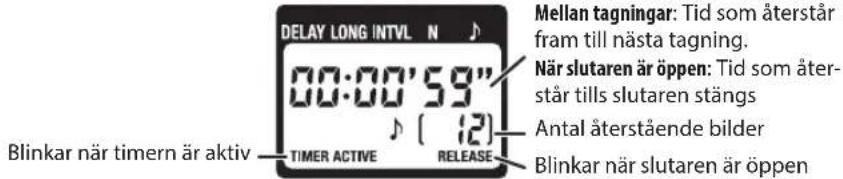

Kontrollpanelen (aktiv timer)

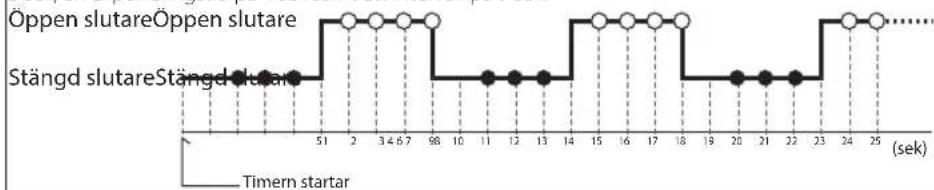

Högtalar- och avtryckarlampan

Följande bild visas när en ljudsignal avges (●) och avtryckarlampan blinkar (○) med en fördröjning på 5 sek, en exponeringstid på 4 sek samt ett intervall på 9 sek.

4. Avsluta fotografering

Fotograferingen avslutas automatiskt när det valda antalet bilder har tagits. Tryck på START/STOPP-knappen för timern (5) om du vill avsluta fotograferingen innan alla bilder har tagits.

Tidsinställd fotografering (7/7)

Använda kameran för att välja slutarhastighet

Välj följande inställningar om du vill ta bilder med den slutartid som har valts:

Kamera	Exponeringsläge M (manuell) oder S (slutarstyrd bländarutomatik)
	Slutarhastigkeit Alla
	Intervalltimer Av
	Fokusläge AF-C (kontinuierigt servoautofokus) 'eller M (manuell)
	Tagningsläge S (enbildstagning)
MC-36A	Exponeringslid 0 sek
	Intervall Längre an kamerans slutartid '
' Välj "Utolösningsprioritet" om det är möjgt. Om du använder autofocus måste du väljää att intervall som ar minst två sekunder langre än kamerans slutartid sä att kameran hinner ställa in skärpan. Väljett intervall som ar minst dubbelt sä langt som ka-merans slutartid när du använder brusreducingfor läng exponeringsid (finns i vissa digitalkameror).

Använda timern

Innan du använder timern under längre perioder bör du kontrollera att batterierna är tillräckligt laddade. Byt batterierna när indikatorn för låg batterinivå (4) lyser på kontrollpanelen (4).

Manuell avtryckare

Avtryckarknappen på MC-36A (9) fungerar i stort sett som avtryckarknappen på kameran.

1. Justera kamerainställningar

Anslut MC-36A (s.7) och slå på kameran. Välj exponeringsläge, slutartid, fokusläge och tagningläge.

2. Ta bilder

2.1 Tryck ned avtryckaren (9) på MC-36A halvvägs och kontrollera fokus och exponering. Tryck sedan ned avtryckaren hela vägen när du vill ta en bild. När slutaren är öppen avges en ljudsignal med ett intervall på en sekund, indikatorn RELEASE (3) blinkar och den tid som återstår tills slutaren stängs visas på kontrollpanelen.

Om du vill att avtryckaren ska fortsätta vara nedtryckt för blixtfotografering skjuter du knappen till positionen HOLD. Skjut tillbaka knappen i motsatt riktning om du vill släppa upp låset.

2.2 Släpp knappen när du inte vill ta fler bilder

Avtryckknappen på MC-36A kan användas när inga batterier sitter i. Kontrollpanelen är då avstängd, och ingen ljudsignal hörs.

Avtryckarknappen kan användas för att släppa slutaren manuellt när timern är aktiv. Timerns nedräkning (inklusive kontrollpanelsvisning, avtryckarlampa och ljudsignal) fortsätter under manuell användning. Om en manuell utlösning överlappar en automatisk utlösning förblir slutaren öppen tills båda exponeringstiderna har förflutit.

Kontrollera kamerans batterinivå och antal återstående exponeringar innan du använder MC-36A (mer information finns i kamerans bruksanvisning). Timern fortsätter fungera även om inga bilder kan tas på grund av låg batterinivå, brist på film eller minne, eller brist på utrymme i minnesbufferten (endast digitalkameror). Vi rekommenderar att du använder en nätadapter (säljs separat) om du ska fotografera under en längre tid.

Vissa kameror har ett alternativ för AF-aktivering som anger om kameran ska fokusera när avtryckaren är nedtryckt till hälften (läs mer om detta i bruksanvisningen till kameran). Aktivera avtryckarknappens AF-aktivering när du använder MC-36A.

Observera att timern är mindre exakt än de flesta armbandsur eller väggklockor.

Skötsel av MC-36A

Tappa inte kameran: Kameran kan sluta att fungera om den utsätts för kraftiga stötar eller vibrationer.

Håll enheten torr: Produkten är inte vattentät, så den kan gå sönder om du doppar den i vatten eller utsätter den för stora mängder fukt. Om de inre mekanismerna rostar kan produkten få skador som inte går att reparera.

Undvik plötsliga temperaturförändringar. Plötsliga temperaturförändringar, till exempel när du kommer till eller lämnar en uppvärmd byggnad en kylig dag, kan medföra att kondens uppstår i kameran. Förhindra det genom att placera kameran i en väska eller plastpåse innan den utsätts för plötsliga temperaturförändringar.

Håll enheten borta från starka magnetfält: Starka statiska laddningar eller de elektromagnetiska fält

som avges från utrustning som radiosändare kan störa enheten.

En kommentar om elektronisk styrda enheter. I mycket sällsynta fall kan ovanliga tecken visas på kontrollpanelen, och enheten kan sluta fungera. I de flesta fall beror detta fenomen på en stark extern statisk laddning. Stäng av kameran, koppla bort MC-36A, ta ur batterierna och sätt sedan tillbaka dem när kontrollpanelen har stängts av. Var försiktig när du tar ut batterierna eftersom de kan vara varma. Om produkten ändå inte fungerar kontaktar du din återförsäljare eller Nikon-representant.

Kontrollpanelen: LCD-skärmar mörknar ofta vid höga temperaturer och fungerar långsammare vid låga temperaturer. Detta betyder inte att något är fel.

Specifikationer

Kameror som stöds	Nikon D4-serien, D3-serien, D2-serien, D1-serien, D810, D800-serien, D700, D300-serien, D200 och D100 (kräver MB-D100-batteri-pack) digitalkameror: Nikon F6', F5, F100', F90-serien'
Timerförderjning 0 sek till 99 tim 59 min 59 sek i steg om en sekund
Exponeringsid 0 sek till 99 tim 59 min 59 sek i steg om en sekund
Intervall 1 sek till 99 sek 59 min 59 sek i steg om en sekund
Antal bilderr 1 till 399,	- - (obegränsat)
Strömköllt Vå AAA 1,5 V LRO3 alkaliska batterier
Batterlid	Ca två mänaders kontonuierlig fotografering med en fördröning på 5 min., Exponeringsid på 4 min. 56 sek. och ett intervall på 5 min. Om belysning används förkortar det batteriets livslängd.
Drifttemperatur -20 + 50°C
Mätt (B × H × D) Cirka 155 × 18 × 40 mmutan utskjutande delar
Vikt Cirka 128 g (med batteri)	Cirka 105 g (endast MC-36A)
Sladdländg Cirka 850 mm
Kompatibla tillbehör fforfärrterminal	MC-21A/MC-21 fällängningsssladd (vi garanterar inte att Produkten fungerar om två eller fler MC-21A/MC-21 fällängningsssladdar används), MC-35A/MC-35 GPS-adaptersladd (kopplas till 10-stiftsterminalen på MC-35A/MC-35)

• En AS-15 adapter för tillbehörssko (säljs separat, fästs i kamerans tillbehörssko) krävs när synkterminal används.
