사용 설명서 MBD12 NIKON

MB-D12 와 호환되지 않는 카메라에는 사용하

본 설명서에 기재되어 있지 않은 배터리 및 배터 리 홀더는 사용하지 마십시오. MB-D12를 사용하지 않을 때, 금속 물체가 전 원 단자와 접촉하여 전기적인 단락이 발생하는 것을 방지하기 위해 접점 캡을 다시 설치해 주십

배터리 홀더가 MB-D12 에서 제거된 경우, 배터 리를 제거하거나 홀더 케이스에 홀더나 커버를 설치하여 다른 금속 물체와 접촉하여 전기적인 단락이 발생하지 않도록 방지합니다.

MB-D12를 카메라에 부착하거나 분리할 때 카 메라의 메모리카드 액세스램프가 점등하는 경우 가 있지만 고장이 아닙니다. 배터리 팩에서 연기 또는 이상한 냄새 또는 이음 이 발생하는 경우, 즉시 사용을 중지해 주십시오. 배터리를 제거한 후, 소매점 또는 Nikon 서비스 지정점에 장치를 가져가서 검사를 받으십시오. MB-D12에는 전원 스위치가 없습니다. 전원의 ON/OFF 는 카메라 본체의 전원스위치를 사용하

올바른 조작을 위해 이 제품을 사용하기 전에 본 매 뉴얼을 철저하게 읽어 주십시오. 다 읽으신 후에는 반드시 사용자가 언제나 볼 수 있는 곳에 보관하여 주십시오.3

카메라 사용 설명서에 기재된 호환 가능한 액 세서리 목록에 MB-D12가 있는 모든 니콘 일 안 리플렉스 디지털 카메라 전용 멀티파워 배터 리 팩 MB-D12를 구입해 주셔서 감사합니다. MB-D12 는 1개의 EN-EL15 나 EN-EL18 충 전식 배터리 또는 8개의 AA 배터리(알카라인, Ni-MH, 리튬)를 사용하고 세로 방향의 사진을 촬영할 대체 셔터 버튼, AF-ON 버튼, 멀티 셀 렉터, 메인 및 서브 커맨드 다이얼을 포함합니 다. 카메라 메뉴 옵션에서 카메라 배터리 또는 MB-D12 배터리의 우선 사용 여부를 선택할 수 있습니다. 자세한 내용은 카메라의 사용설명서 를 참조하여 주십시오 . MB-D12와 부속품 MB-D12 와 제공 부속품 확인 아래와 같이 MB-D12와 함께 제공된 부속품들이 모두 있는지 확인해 주십시오(배터리는 별매입니다). 별매 EH-5a/EH-5b AC 어댑터 및 EP-5B 파워커넥터 사용 별매의 EH-5a/EH-5b AC 어댑터 및 EP-5B 파워커넥터는 카메라를 장시간 사용할 경우 신 뢰할 수 있는 전원을 제공합니다. MB-D12 에서 AC 어댑터를 사용하려면 6 페이지에 설명한 대 로 EP-5B 를 MS-D12EN 배터리 홀더에 삽입 한 다음 EP-5B 와 함께 제공된 설명서의 지시 대로 EH-5a/EH-5b 를 연결해 주십시오 . 구입시 MS-D12EN 은 MB-D12 에 삽입되어 있습니다. 배터리 홀더 제거에 대한 것은 " 배터리 삽입방법"을 참조하십시오. MB-D12

EN-EL15 배터리용 MS-D12EN 홀더AA 배터리용 MS-D12 홀더홀더 케이스 별매 BL-5 배터리실 커버 사용 EN-E L18 배터리를 사 용할 때 BL-5 배터리실 커버(별매)는 필수입니다.BL-5 배터리실 BL-5 배터리실 커버4

전원 단자 (MS-D12EN 배터리 홀더)

전원 단자 (MS-D12 배터리 홀더)

BL-5 배터리실 커버 ( 별매) 셔터버튼, 멀티셀렉터 , 커맨드다이얼, AF-ON 버튼 MB-D12 에는 세로 방향의 사진을 촬영할 때 사용하는 셔터버튼(그림 A-

), 서브 커맨드다이얼 ( 그림 A-

)이 탑재되어 있습니다. 이 컨트롤들은 카메라의 해당 컨트롤들과 같은 기능을 수행합니다. 자세한 내용은 카메라 설명서를 참조하십시오. 카메라의 사용자 설정 메뉴(그룹 f)의 멀티 셀렉터 중앙 버튼 , 커맨드 다이얼 설정 , MB-D12 AF-ON 설정의 변경 사항은 멀티 셀렉터, 커맨드 다이얼, MB-D12 의 AF-ON 버튼에도 적용됩 니다. 멀티 셀렉터에 선택된 옵션에 관계없이 MB-D12 멀티 셀렉터의 중앙을 눌러도 노출계가 작

MB-D12 컨트롤 록 컨트롤 록 (그림 A-

)은 실수로 조작하는 것을 방지 하기 위해 MB-D12 의 컨트롤을 잠급니다. 이 컨트롤 을 사용해 세로 방향의 사진을 촬영하기 전에 오른쪽 그림과 같이 잠금을 해제해 주십시오. 컨트롤 록은 전원 스위치가 아닙니다. 전원의 ON/ OFF 는 카메라 본체의 전원 스위치를 사용하십시오. 잠금 상태 잠금 해제 상태5

배터리 팩을 장착하기 전에 카메라 본체의 전원이 OFF로 되어 있는지, 그리고 MB-D12 의 컨트롤 록(그림A-

)이 L 쪽으로 설정되어 있는지 확인해 주십시오(그림 D800 의 예입니다 ).

1. 배터리 팩에서 접점 캡(그림 A-

2. 카메라 밑 부분에 있는 MB-D12 용 접점은 접점커버로 보호됩니다. 이 접점 커버를 그림 B- q

에 보이는 것처럼 분리하고 MB-D12 의 접점커버 홀더에 넣어 주십시오( 그림 B- w).

3. MB-D12 장착나사 ( 그림 C- w) 를 카 메라의 삼각대 소켓( 그림 C- q )과 일치시켜서

MB-D12 를 카메라에 위치시키고 장착 휠을 LOCK 방향으로 돌려서 장착합니다(그림 D). MB-D12를 연결하기 전에 카메라에서 배터리를 제거할 필요는 없습니다. 초기 설정에서는 MB-D12 의 배터리가 소진된 후에만 카메라에 삽입된 배터리를 사용합니다. 카메라의 사용자 설정 메뉴(그룹 d)의 배터리 순서 옵션에서 어느 쪽 배터리를 먼저 사용할지 순서를 변경할 수

분실을 방지하기 위해 반드시 접점커버 홀더에 접점커버를 넣고 MB-D12 접점 캡은 안전한 곳에 보관

PB-6D 및 PK-13 자동 확장 링은 MB-D12 와 함께 PB-6 벨로우즈 접사링을 사용할 때 필수입니다.

MB-D12 를 분리하는 경우에는 카메라의 전원 을 반드시 OFF로 하고, MB-D12 의 컨트롤 록 을 L쪽으로 설정한 후 장착 휠을 풀고 MB-D12 를 분리해 주십시오. 배터리 팩을 사용하지 않을 경우, 카메라의 접점커버와 MB-D12의 접점 캡을 다시 설치해 주십시오 .6

MB-D12 는 1개의 EN-EL15 나 EN-EL18 충전식 Li-ion 배터리 또는 8 개의 AA 형 배터리와 함께 사용할 수 있습니다. EN-EL18 배터리를 사용할 때 BL-5 배터리실 커버( 별매)는 필수입니다. 배터리를 삽입하기 전에 카메라 본체의 전원이 OFF로 되어 있는지 그리고 MB-D12 의 컨트롤 록이 L 쪽으로 설정되어 있는지 확인해 주십시오.

MB-D12 뒷면의 배터리실 레버를 쪽으로 돌려 배터리 홀더를 분리합니다( 그림E)

2. 아래 설명대로 배터리를 준비합니다.

EN-EL15 배터리에 있는 표시와 MS-D12EN 홀더의 돌출부와 맞추고 배터리의 화살표( ▲)가 배터리 홀더 전원 단자( 그림 F- q)로 향하도록 삽입합니다. 배터리를 가볍게 아래로 누르고 화살표 방향으로 전원 단자가 제자리에 찰칵하고 들어갈 때까지 밉니다( 그림 F- w). EN-EL18 별매 BL-5 배터리실 커버의 배터리 릴리즈가 화살표

가 보이는 상태로 놓여 있다면 배터리 릴리즈를 밀어 화살표를 덮습니다( 그림 G-

터리의 두 돌출부를 BL-5 의 상응하는 슬롯에 삽입하고( 그림 G- w) 화살표가 보이도록 배터리 릴리즈를 옆으로 밀었는지 확인합니다. AA 형 배터리 그림 H 처럼 배터리가 올바른 방향인지 확인하면서 MS-D12 배터리 홀더 안에 8 개의 AA 형 배터리를 넣습니다.

3. 배터리 홀더를 MB-D12 에 삽입하고 배터리실 커버를 고정합니다( 그림 I). 확실하게 홀더를 완전하게 삽입한 후 돌려서 고정시킵니다.

4. 카메라의 전원을 ON 으로 하고 컨트롤 패널 또는 뷰파인더로 배터리 잔량을 확인합니다. 카메라 전원을 ON으로 했으나 작동하지 않을 경우에는

배터리가 올바르게 삽입되어 있는지 확인하십시오. EP-5B 파워 커넥터 EP-5B 파워 커넥터를 사용할 때는 커넥터의 화살표(

)가 배터리 전원 단자를 향하도록 하여 MS-D12EN 홀더에 삽입합니다. 커넥터를 가볍게 아래로 누르 고 전원 단자가 제자리에 찰칵 맞을 때까지 화살표 방향으로 밉니다 (그림 J-

). 홀더 파워 커넥터 커버를 열고 EP-5B 전원 케이블을 구멍으로 통과시킵니 다 (그림 J-

션 정보 포함 ) 는 카메 라 설 정 메 뉴 에 서 확 인할 수 있습니다(카 메라 배터리는 왼쪽에 MB-D12는 오른 쪽에 열거되어 있습니다 ). A A 배터리를 사용할 때 는 배터리 잔량 아이콘만 표시됩니다. 자세한 내용은 카메라의 사용설명서를 참조하여 주십

[ 배터리 잔량 표시 ] 다음과 같이 카메라에 배터리 잔량이 표시됩니다. EN-EL15/EN-EL18

H d 배터리 잔량이 부족합니다. 완전 충전된 배터리를 준비하거나 배터리를 충전해 주십시오.

배터리가 소진되었습니다. 배터리를 충전하거나 교환해 주십시오 . AA형 배터리

- 전지의 잔량이 충분합니다. I d 전지 잔량이 얼마 남지 않았습니다. 전지 교환을 준비해 주십

촬영할 수 없습니다. 전지를 교환해 주십시오. 카 메라 사 용자 설정 메뉴 의 그룹 D 옵션으로 배터리 사용 순서를 변경할 수 있 습니다. MB-D12의 배터 리를 사용하고 있을 경우에

콘이 깜박이면 배터리실 커버가 잠기지 않은 것입 니다. 배터리실 커버를 닫은 후 고정시켜 주십시

AA 형를 배터리를 사용하 는 경우, 보다 정확한 잔량 표시를 하기 위하여 카메라 의 사용자 설정 메뉴 ( 그룹 d) 의 MB-D12 배터리 유 형에서 적절한 옵션을 선택 합니다. 설정이 잘못되면 카메라가 정상적으로 작동하지 않을 수 있습니다.

LR6 (AA 알카라인) AA 형 알카라인(LR6) HR6 (AA Ni-MH) AA 형 Ni-MH(HR6) FR6 (AA 리튬) AA 형 리튬(FR6) MB-D12 를 사용하지 않을 때에는 배터리를 분리

주의: 이 페이지의 그림은 D800 을 기준으로 한 것입니다.8

배터리를 분리할 때에는 배터리나 홀더가 떨어지지 않도록 주의하여 주십시오 .

MB-D12 의 배터리실 레버를 쪽으로 돌리고 배터리 홀더를 분리합니다(그림E).

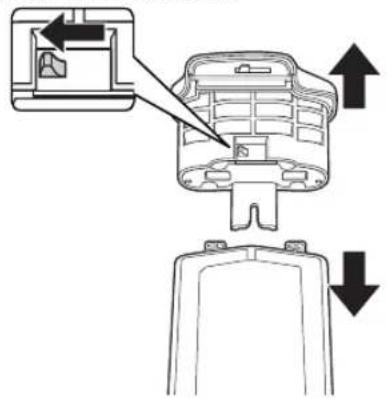

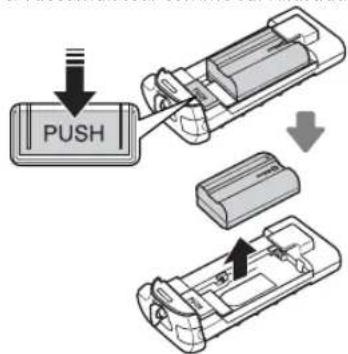

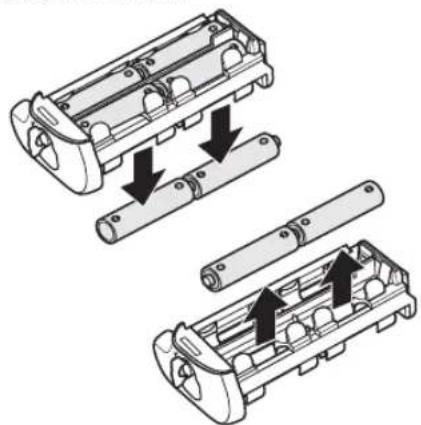

홀더에서 배터리 또는 모든 배터리를 분리합니다. EN-EL15 홀더의 PUSH 버튼을 누르면서 배터리를 버 튼 방향으로 밉니다. 배터리를 아래 그림과 같이 제거할 수 있습니다. EP-5B 파 워 커 넥 터 를 분 리 하 는 절 차 는 EN-EN15 의 경우와 동일합니다. AA형 배터리 아래의 그림과 같이 배터리를 모두 꺼내어 주 십시오 . 홀더에서 배터리를 꺼낼 때에는 떨어 지지 않도록 주의하여 주십시오. EN-EL18 배터리 릴리즈를 화살표(

으로 밀고 배터리실 커버를 제거합니다.9

EN-EL15 및 EN-EL18 배터리 EN-EL15 및 EN-EL18 배터리의 성능은 약 10℃ 이하의 온도에서 저하될 수 있습니다. 배터리가 완전히 충전되어 있는지 확인하고 필요에 따라 여분 배터리를 손으로 감싸 따뜻하게 유지하여 교환할 준비를 해둡니다. 차가운 배터리는 따뜻해지면 충전의 일부가 회복됩니다. AA 형 배터리 용량에 제한이 있으므로 다른 대안이 없을 경우에만 AA LR6 알카라인 배 터리를 사용해야 합니다. AA 형 배터리의 용량은 제조사와 보관 상태에 따라 달라지며 때로는 극히 낮을 수도 있습니다. 경우에 따라서는 유효기간이 끝나기 전에 배터리 수명 이 다할 수도 있습니다. 주위 온도가 20℃보다 낮은 경우에는 용량이 급격 히 감소할 수 있습니다. 저온 환경에서는 사용을 권장하지 않습니다.

Li-ion 충전식 베터리 EN-EL18 또는 AA형 베터리를 사용했을 때에는 EN-EL15 를 사용했을 때 보다 연속촬영속도가 빨라집니다. 그리고, AA 형 베터리 사용시 연속촬영속도는 낮은 온도나 베터리 잔량이 적어지면 떨어지 게 됩니다.연속촬영 속도에 대한 자세한 내용은 카메라의 사용설명서를 참

전원 1개의 EN-EL15나 EN-EL18 충전식 Li-ion 배터리, 8개의 LR6 알카라인, HR6 Ni-MH, 또는 FR6 리튬 AA 형 배터리, 또는 EH-5b/EH-5a/EH-5 AC 어댑터(EP-5B 파워 커넥터

※ 경고：발연, 화재, 폭발 등의 위험을 수반할 수 있으니 다음 사항을 지켜주시기 바랍니다.육안으로 식별이 가능할 정도의 부풀음이 발생된 전지는 위험할 수 있으므로 제조자 또는 판매자로 즉시 문의할 것지정된 정품 충전기만을 사용할 것화기에 가까이 하지 말 것( 전자레인지에 넣지 말 것 )여름철 자동차 내부에 방치하지 말 것찜질방 등 고온 다습한 곳에서 보관, 사용하지 말 것전지 단자에 목걸이, 동전, 열쇠 , 시계 등 금속 제품이 닿지 않도록 주의할 것휴대 기기, 제조 업체가 보증한 리튬 2 차전지 사용할 것분해, 압착 , 관통 등의 행위를 하지 말 것높은 곳에서 떨어뜨리는 등 비정상적 충격을 주지 말 것60 °C 이상의 고온에 노출하지 말 것습기에 접촉되지 않도록 할 것

사용온도 0~40℃ 크기 (W×H×D) 약 151×50×81 mm 무게 MS-D12EN 및 별매 EN-EL15 배터리와 함께 약 365 g MS-D12 및 8개의 AA 형 배터리(타회사 제품 별매)와 함께 약 460 g MS-D12EN 및 별매 EP-5B 파워 커넥터와 함께 약 310 g 별매 BL-5 및 EN-EL18 배터리와 함께 약 425 g MS-D12EN 약 280 g MS-D12 약 270 g 사양 및 외관의 일부는 개량을 위하여 예고없이 변경하는 경우가 있습니다.
