用户手册 MB-D14 NIKON

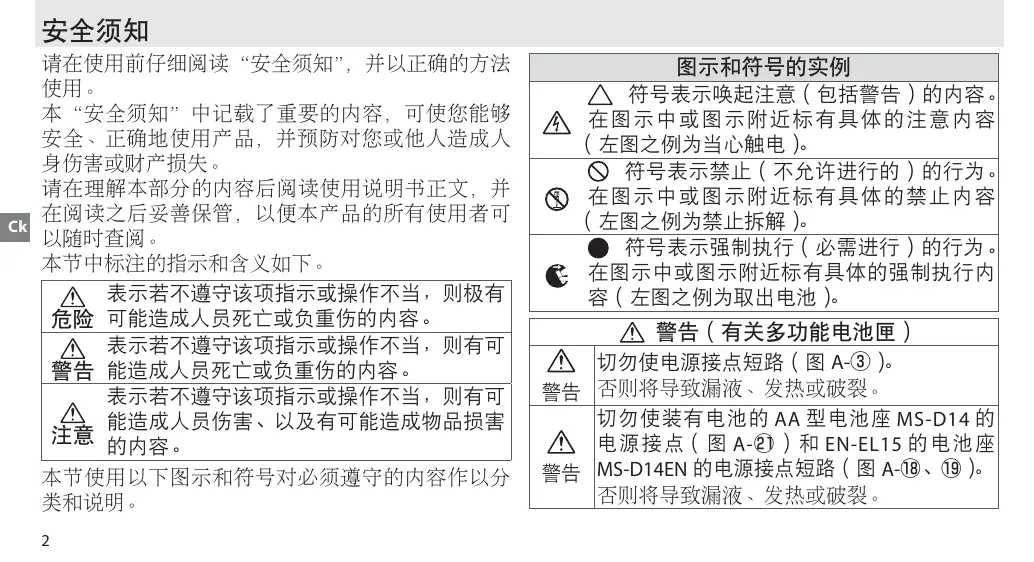

本“安全须知”中记载了重要的内容，可使您能够 安全、正确地使用产品，并预防对您或他人造成人 请在理解本部分的内容后阅读使用说明书正文，并 在阅读之后妥善保管，以便本产品的所有使用者可 本节中标注的指示和含义如下。 表示若不遵守该项指示或操作不当，则极有 危险 可能造成人员死亡或负重伤的内容。 表示若不遵守该项指示或操作不当，则有可 警告 能造成人员死亡或负重伤的内容。 表示若不遵守该项指示或操作不当，则有可 能造成人员伤害、以及有可能造成物品损害

本节使用以下图示和符号对必须遵守的内容作以分

符号表示唤起注意（包括警告）的内容。 在图示中或图示附近标有具体的注意内容 （左图之例为当心触电）。 符号表示禁止（不允许进行的）的行为。 在图示中或图示附近标有具体的禁止内容 （左图之例为禁止拆解） 符号表示强制执行（必需进行）的行为。 在图示中或图示附近标有具体的强制执行内 容（左图之例为取出电池）

警告（有关多功能电池匣） 切勿使电源接点短路（图 A-e）。 警告 否则将导致漏液、发热或破裂。 切勿使装有电池的 AA 型电池座 MS-D14 的 电源接点（图 A-@ 1） 和 EN-EL15 的电池座 警告 MS-D14EN 的电源接点短路（图 A-!8、!9）。 否则将导致漏液、发热或破裂。 警告（有关多功能电池匣） 切勿自行拆解、修理或改装。 禁止 否则将会造成触电、发生故障并导致受伤。 当产品由于跌落而破损使得内部外露时，切 禁止 勿用手触碰外露部分。 触碰 否则将会造成触电、或由于破损部分而导致 立即委 取出电池，并委托经销商或尼康授权的维修 托修理 服务中心进行修理。 当发现产品变热、冒烟或发出焦味等异常时， 取出 请立刻取出电池。 电池 若在此情况下继续使用，将会导致火灾或灼伤。 取出电池时，请小心勿被烫伤。取出电池， 立即委 并委托经销商或尼康授权的维修服务中心进

警告（有关多功能电池匣） 切勿浸入水中或接触到水，或被雨水淋湿。 禁止 否则将会导致起火或触电。 切勿在有可能起火、爆炸的场所使用。 禁止 在有丙烷气、汽油等易燃性气体、粉尘的场 使用 所使用产品，将会导致爆炸或火灾。 切勿在婴幼儿伸手可及之处保管婴幼儿可能 会放入口中的细小部件。 禁止 否则将会导致婴幼儿将部件吞入口中。 意外吞入口中时，请立即向医生咨询。 警告 使用非指定电源，将会导致火灾或触电。 注意（有关多功能电池匣） 当心 否则将有可能导致触电。

注意（有关多功能电池匣） 切勿在婴幼儿伸手可及之处保管产品。 禁止 否则将有可能导致受伤。 进行移动时，切勿将数码照相机安装在三脚 移动 摔倒、碰撞时将有可能导致受伤。

禁止 长期不使用时，务必取出电池。 电池漏液有可能导致火灾、受伤或污损周围

危险（有关专用锂离子可充电电池） 切勿将电池投入火中或对电池加热。 禁止 否则将导致漏液、发热或破裂。

危险（有关专用锂离子可充电电池） 禁止 否则将导致漏液、发热或破裂。 切勿对电池施以强烈撞击或投掷电池。 危险 否则将导致漏液、发热或破裂。 务必使用专用的充电器。 危险 否则将导致漏液、发热或破裂。 切勿与项链、发夹等金属物品一起运送或保存。 否则将导致短路而造成漏液、发热或破裂。 危险 运送时请盖上端子盖。 切勿在不适用锂离子可充电电池 EN-EL15 的 禁止 否则将导致漏液、发热或破裂。 锂离子可充电电池 EN-EL15 适用于 MB-D14。 危险（有关专用锂离子可充电电池） 电池漏液进入眼内时，务必立即用清水冲洗， 危险 若置之不理则将导致损伤眼睛。 警告（有关专用锂离子可充电电池） 切勿在婴幼儿伸手可及之处保管电池。 妥善 否则将会导致婴幼儿将电池吞入口中。 保管 意外吞入口中时，请立即向医生咨询。 切勿浸入水中或接触到水。 禁止 否则将导致漏液或发热。 发现有异常（如变色或变形）时，务必停止 警告 否则将导致漏液、发热或破裂。 充电时，如果超过规定的时间长度仍未完成 充电，则务必中止充电。 警告 否则将导致漏液、发热或破裂。 警告（有关专用锂离子可充电电池） 进行回收再利用或废弃处理时，务必使用绝 缘胶带等将电极部分绝缘。 接触其他金属将导致发热、破裂或起火。 警告 请将废旧电池带去尼康授权的维修服务中心 或回收商，或者根据当地法规进行废弃处理。 电池漏液接触到皮肤或衣服时，务必立即用 Ck 警告 若置之不理则将引起皮肤发炎等症状。 危险（有关碱性电池、锂电池） 电池漏液进入眼内时，务必立即用清水冲洗， 危险 若置之不理则将导致损伤眼睛。 警告（有关碱性电池、锂电池） 切勿撕下或损伤电池外皮。 警告 否则将导致漏液、发热或破裂。

警告（有关碱性电池、锂电池） 切勿将电池投入火中或对电池加热。 禁止 否则将导致漏液、发热或破裂。 禁止 否则将导致漏液、发热或破裂。 务必遵守电池上标有的警告、注意事项。 警告 否则将导致漏液、发热或破裂。

务必使用说明书中规定的电池。 警告 否则将导致漏液、发热或破裂。 切勿混用新旧电池、不同种类、品牌的电池。 禁止 否则将导致漏液、发热或破裂。 切勿在婴幼儿伸手可及之处保管电池。 妥善 否则将会导致婴幼儿将电池吞入口中。 保管 意外吞入口中时，请立即向医生咨询。

警告（有关碱性电池、锂电池） 切勿装错电池正（＋）、负（－）极。 警告 否则将导致漏液、发热或破裂。 切勿浸入水中或接触到水。 禁止 否则将导致漏液或发热。 切勿对非可充电电池进行充电。 禁止 否则将导致漏液或发热。 电池电量用尽时，务必立刻从设备中取出。 取出 否则将导致漏液、发热或破裂。 废弃电池时，务必使用胶带等将电极部分绝缘。 接触其他金属将导致发热、破裂或起火。请 警告 根据当地法规进行废弃处理。 电池漏液接触到皮肤或衣服时，务必立即用 警告 若置之不理则将引起皮肤发炎等症状。 危险（有关镍氢可充电电池） 电池漏液进入眼内时，务必立即用清水冲洗， 危险 若置之不理则将导致损伤眼睛。 切勿将电池投入火中或对电池加热。 禁止 否则将导致漏液、发热或破裂。 警告（有关镍氢可充电电池） 切勿撕下或损伤电池外皮。 此外，切勿使用外皮剥落或已破损的电池。 否则将导致漏液、发热或破裂。 务必遵守电池上标有的警告、注意事项。 警告 否则将导致漏液、发热或破裂。 务必使用说明书中规定的电池。 警告 否则将导致漏液、发热或破裂。 切勿在婴幼儿伸手可及之处保管电池。 妥善 否则将会导致婴幼儿将电池吞入口中。 保管 意外吞入口中时，请立即向医生咨询。

禁止 否则将导致漏液、发热或破裂。 切勿混用新旧电池、不同种类、品牌的电池。 禁止 否则将导致漏液、发热或破裂。 切勿装错电池正（＋）、负（－）极。 切勿浸入水中或接触到水。 警告 否则将导致漏液、发热或破裂。 禁止 否则将导致漏液或发热。 务必使用专用的充电器。 发现有异常（如变色或变形）时，务必停止 否则将导致漏液、发热或破裂。

切勿与项链、发夹等金属物品一起运送或保存。 禁止 否则将导致漏液或发热。 危险 否则将导致短路而造成漏液、发热或破裂。

警告（有关镍氢可充电电池） 充电时，如果超过规定的时间长度仍未完成 充电，则务必中止充电。 警告 否则将导致漏液或发热。 进行回收再利用或废弃处理时，务必使用绝 缘胶带等将电极部分绝缘。 接触其他金属将导致发热、破裂或起火。 警告 请将废旧电池带去尼康授权的维修服务中心 或回收商，或者根据当地法规进行废弃处理。 电池漏液接触到皮肤或衣服时，务必立即用 清水冲洗，并接受医生治疗。 警告 若置之不理则将引起皮肤发炎等症状。

注意（有关镍氢可充电电池） 切勿对电池施以强烈撞击或投掷电池。 注意 否则将导致漏液、发热或破裂。

• 请勿用于本说明书中未推荐的电池和电池座。
• 为了防止因金属物质接触电源端子而引起的短路， 不使用MB-D14时，请盖上接口盖。
• 当从MB-D14取下电池座时，为防止因接触其他金 属物体而引起短路，请取出电池或将电池座或电池 舱盖放入电池座盒中保存。
• 安装或从照相机取出MB-D14时,存储卡存取指示灯 可能点亮,但这不是故障。
• 一旦发现电池匣冒烟，发出异常气味或异常声响， 请立即停止使用。取出电池后,将其拿到经销商或 尼康授权的维修服务中心进行检修。
• MB-D14没有配备电源开关。请使用照相机电源开

• 运输产品时，请在包装箱内装入足够多的缓冲材 料，以减少（避免）由于冲击导致产品损坏。
• 运输产品时，请将内部的电池取出，套上电池终端盖 或放入袋中妥善保存，以避免电池电极接触到其他电 池的电极，或项链、耳环等金属物品，造成电池短路。 电池短路可能会引起漏液、发热、破损等问题。

MB-D14及配件 感谢您购买MB-D14多功能电池匣， 该电池匣可用于照相机说明书中 将MB-D14列为兼容配件的所有尼 康数码单镜反光照相机。MB-D14 可容纳1块EN-EL15可充电电池或6 节AA电池（碱性电池、镍氢电池

门释放按钮、AE-L/AF-L按钮、多重 选择器及用于在“竖直”（人像） 方 向 拍 摄 照 片 的 主 副 指 令 拨 盘。 照相机菜单选项允许用户选择先 使用照相机电池还是MB-D14中的 电池；有关详情，请参阅照相机

MB-D14及随附配件 MB-D14 请确认MB-D14随附有以下配件（电池需另购）。

MB-D14 MS-D14EN电池座 MS-D14电池座 （用于EN-EL15电池） （用于AA电池） 出 厂 时MS-D14EN电 池 座 插 在 MB-D14中。 有 关 卸 下 电 池 座 的 信息，请参阅“插入电池”。

使用另购的EH-5a/EH-5b EH-5a/EH-5b电源适配器和 电源适配器和EP-5B EP-5B照相机电源连接器 长时间使用照相机时，另购的EH-5a/EH-5b电源适配器和EP-5B照相机电 源连接器可为其提供可靠的电源。若要将电源适配器和MB-D14一起使 用，请按照第15页所述将EP-5B插入MS-D14EN电池座，然后按照EP-5B 随附文档中的说明连接EH-5a/EH-5b。

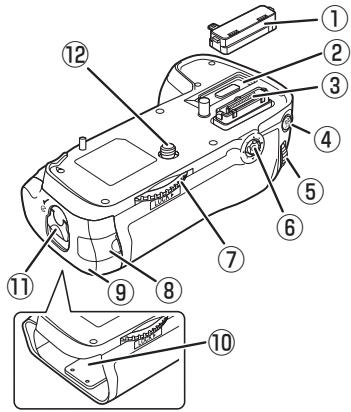

q 接口盖 w 照相机接口盖支架 e 电源/信号接点 r AE-L/AF-L按钮 t 主指令拨盘 y 多重选择器

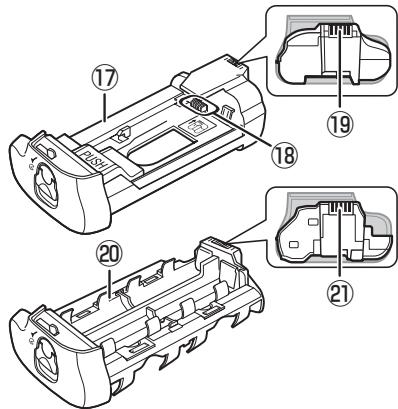

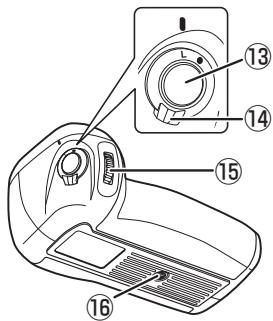

u 锁定螺旋钮 i 电池座电源连接 o 电池舱盖 !0 电池舱 !1 电池舱锁闩 !2 固定螺丝 !3 快门释放按钮 !4 控制锁 !5 副指令拨盘 !6 三脚架连接孔 !7 MS-D14EN电池座 @0 MS-D14电池座 （用于EN-EL15电池） （用于AA电池） @1 电源端子 !8 电源端子 （MS-D14电池座） !9 电源端子 （MS-D14EN电池座） MB-D14快门释放按钮、多重选择器、指令拨盘 MB-D14 MB-D14快门释放按钮、多重选择器、指令拨盘 MB-D14控制锁 和AE-L/AF-L AE-L/AF-L按钮 控制锁（图A- !4）用来锁住MB-D14的控制按钮，以 MB-D14配备有快门释放按钮（图 A- !3）、多重选择 器（图 A- y）、主指令拨盘（图 A- t）和副指令拨 盘（图 A- !5），用于以直立（人像）方位拍摄照片 的AE-L/AF-L按钮（图 A- r）。这些控制按钮与相机上 相对应的控制按钮功能相同，若更改个人设定菜单 中影响这些相机控制按钮的选项（f组），则MB-D14 这些控制按钮的功能也会随之改变。有关详情，请

防止无意间被使用。使用这些控制按钮以竖直（人 像）方向拍摄照片前，请按照右图所示解除锁定。 控制锁不是电源开关。请使用照相机电源开关开启

在安装电池匣之前，请确保照相机电源处于关闭状 态以及MB-D14的控制锁（图A- !4） 处于L位置（插 图所示为D600）。

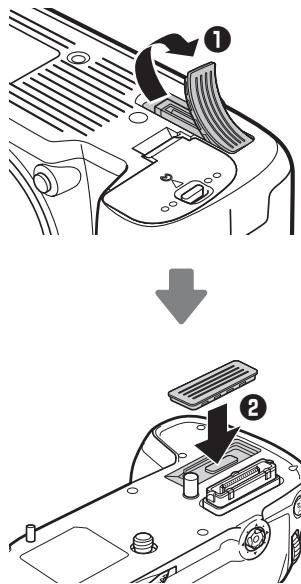

2 MB-D14的接口在照相机底部，由照相机接口盖保 护。如图B- q所示取下照相机接口盖并将其放在 MB-D14上的照相机接口盖支架中（图B- w）。

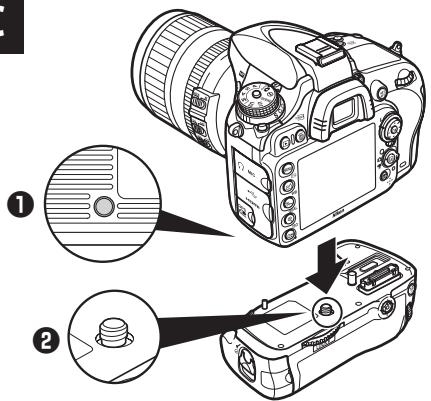

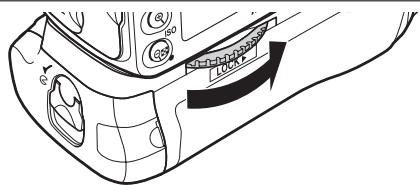

3 定位MB-D14，使MB-D14固定螺丝（图C- w）与照 相机三脚架连接孔（图C- q）对齐，然后按照LOCK （锁定）的箭头所示方向旋紧锁定螺旋钮（图D）。 在连接MB-D14之前，无需从照相机上卸下电池。 在默认设定下，仅当MB-D14中的电池电量耗尽时， 才会使用照相机中所插的电池。照相机自定义设定 菜单（d组）中的电池顺序选项可用于改变电池使

若要卸下MB-D14，请关闭照相机并将MB-D14上的控 制锁设为L，然后旋松锁定螺旋钮即可卸下MB-D14。 不使用电池匣时，请务必重新盖上照相机上的照相 机接口盖和MB-D14上的接口盖。

请务必将照相机接口盖放入照相机接口盖支架， 并将MB-D14接口盖放在安全的地方以防止丢失。 将PB-6伸 缩 对 焦 镜 腔 和MB-D14一 起 使 用 时 需 要 PB-6D和PK-13自动延伸环。

MB-D14可容纳1块EN-EL15锂离子可充电电池或6节 AA电池。 在插入电池前，请确保照相机电源处于关闭状态， 并且MB-D14控制锁处于L位置。

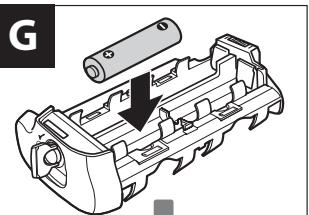

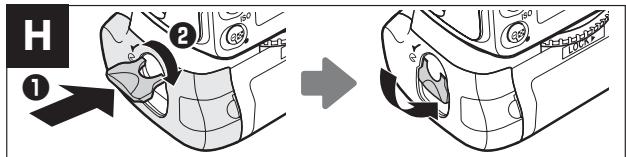

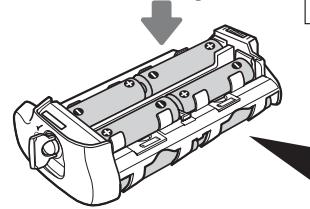

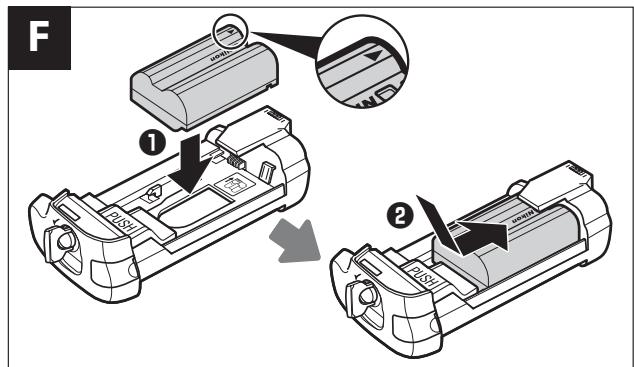

2 按照下文所述准备电池。 EN-EL15：将电池的凹槽对准MS-D14EN电池座上的 突起部分，然后以电池上的箭头（▲）朝电池座电 源端子的方向插入电池（图F- q）。向下轻按电池， 将其按照箭头所示方向滑入，直到电源端子卡到正 确位置发出咔嗒声（图F- w）。 AA电池：如图G所示将6节AA电池装入MS-D14电池 座，同时请确保电池的装入方向正确。 3 将电池座插入MB-D14并锁住电池舱盖（图H）。在 锁住前，请确认电池座已完全插好。

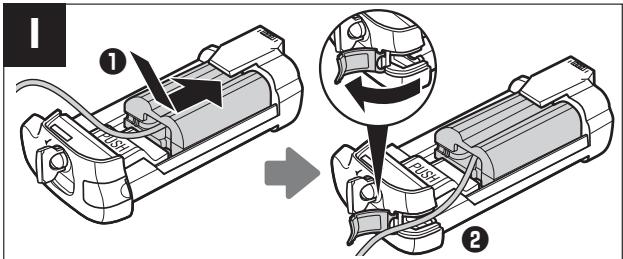

4 开启照相机并在控制面 电 量 级 别。 若 照 相 机 未 开 启， 请 确 认 电 池 已 正 EP-5B 照相机电源连接器 使 用EP-5B照 相 机 电 源 连 接器时，请将连接器上的 箭头（▲）指向电池电源 端 子 把 它 插 入MS-D14EN 电 池 座。 请 轻 轻 向 下 按 连接器并按箭头方向将其 滑入，直至电源端子卡入 正确位置发出咔嗒声（图 I- q）。打开电池座电源连 接 器 盖， 然 后 将EP-5B电 源线穿过开口（图I- w）。

AA电池 为确保照相机由AA电池供电时能 正确显示电池电量级别，请在照

电池电量级别在照相机中显示如下： L — 电池电量充足。 相机自定义设定菜单（d组）的 EN-EL15电池 MB-D14电 池 类 型 中 选 择 合 适 的

H d 电池电量不足。 选项。若未选择正确的选项，照 L — 电池电量充足。 H d 请准备备用电池。 相机将可能无法正常操作。

消耗了部分电池 （闪烁）（闪烁）快门无法释放。

（AA碱性电池） （LR6） 定义设定菜单d组 电 池 电 量 不 足。 AA镍氢 2 HR6 H d 请准备一块充满 （AA镍氢电池） （HR6）

AA锂 照相机由MB-D14供电时，s图标 3 FR6 （AA锂电池） （FR6） 将显示在控制面板中。若

H d 电 请为电池充电或 闪烁，表示电池舱盖未锁好。请 不使用MB-D14时请将电池取出。

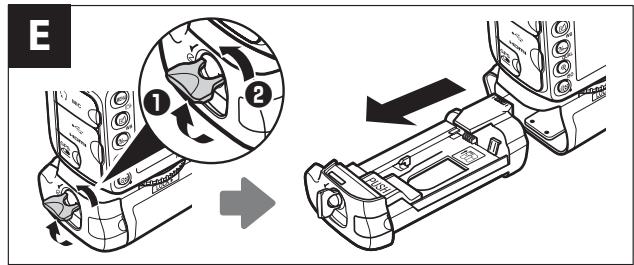

请小心不要跌落电池或电池座。 并取下电池座（图E）。 1 将MB-D14电池舱锁闩转至 2 从电池座卸下电池或电池组。

定 菜 单 中 查 看（ 相 机 电 池 的 信 息 列 在 左 边， MB-D14的 信 息 列 在 右 边）。当使用AA电池时，

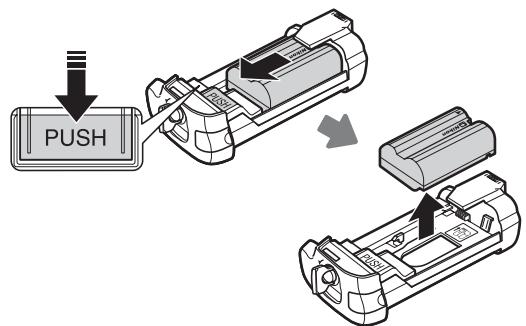

注意：本页中的插图均出 自D600。 EN-EL15 按下电池座PUSH按钮的同时，朝按钮 方向滑动电池，然后即可如图所示

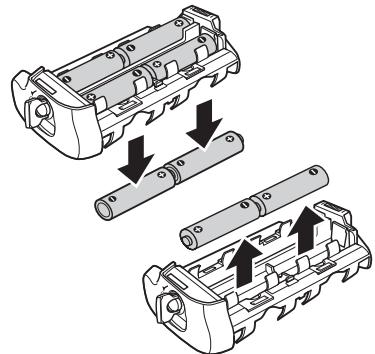

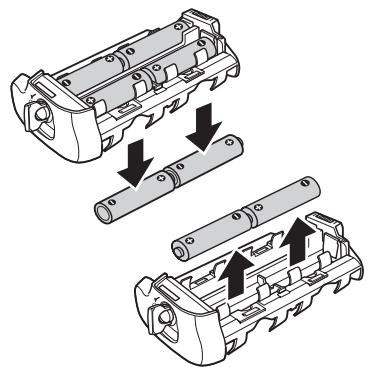

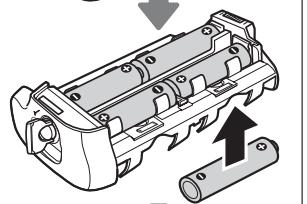

AA电池 如图所示卸下电池。从电池座上卸 下电池时请小心不要跌落电池。 取下EP-5B照相机电源连接器的步骤 和取下EN-EL15的步骤一样。

1块EN-EL15锂离子可充电电池，6节 LR6碱性、HR6镍氢、FR6 AA锂电池， 或EH-5b/EH-5a/EH-5电源适配器（需 要EP-5B照相机电源连接器） 0 ～ 40°C 约143 × 49.5 × 78 mm

（宽×高×厚） 约350g（包括MS-D14EN和另购的 EN-EL15电池） 约405g（包括MS-D14和6节AA电池 （从第三方经销商另行选购）） 约290g（包括MS-D14EN和另购的 EP-5B照相机电源连接器） 约265g（包括MS-D14EN） 约265g（包括MS-D14） 设计和规格若有变更，恕不另行通知。

EN-EL15 电池 当温度低于约10°C时，EN-EL15电池的性能会减弱。 请务必将电池充满电，并准备好一个暖和的备用 电池以便需要时进行更换。电池回暖后，其电量 AA 电池 由于AA LR6碱性电池的容量有限，请仅在没有其 他电池可供选择时使用。 AA电池的容量随品牌和储存环境的不同而变化， 有时容量可能极其低；在某些情况下，AA电池可 能会在使用寿命未到之前停止工作。请注意AA电 池的容量在周围环境温度低于20°C时可能会降低。 不建议在低温环境中使用。 照相机及相关产品中有毒有害物质或元素的名称、含量及环保使用期限说明

1 照相机外壳和镜筒(金属制) 照相机外壳和镜筒(塑料制) 2 机座和机械元件 3 光学镜头、棱镜、滤镜玻璃 4 电子表面装配元件(包括电子元件) 5 机械元件,包括螺钉、包括螺母和垫圈等 6 无线发射器和遥控器*2 7 电源适配器、充电器、电池匣和连接线类*2 8 锂离子可充电电池*2 9 镍氢可充电电池*2 10 非电子附件(盖子、罩子、带子、遮光罩、光学附件、 转接环、盒子等)*2 11 光盘（CD-ROM）*2

有毒有害物质或元素标识说明 表示该有毒有害物质或元素在 该部件所有均质材料中的含量 均在SJ/T11363-2006标准规定的 表示该有毒有害物质或元素至 少在该部件的某一均质材料中 的含量超出SJ/T11363-2006标准 规定的限量要求。但是,以现 有的技术条件要使照相机相关 产品完全不含有上述有毒有害 物质极为困难，并且上述产品 都包含在《关于电气电子设备 中特定有害物质使用限制指令 2002/95/EC》的豁免范围之内。 *1 表示存在于照相机机身内置的 *2 部件名称栏中6–11类的附件既 可能与主产品捆绑销售,也可能 单独销售。无论何种情况,其中 有毒有害物质或元素的含有量

此标志的数字是基于中华人民共和 国电子信息产品污染控制管理办法 及相关标准，表示该产品的环保使 请遵守产品的安全及使用注意事 项，并在产品使用后根据各地的法 律、规定以适当的方法回收再利用

进口商:尼康映像仪器销售（中国） （上海市西藏中路268号来福士广 场50楼01-04室，200001） 尼康客户支持中心服务热 线:4008-201-665 （周一至周日9:00–18:00） http://www.nikon.com.cn/ 出版日期2012年7月1日

為了確保正確操作，在使用本產品之前請 仔細閱讀本說明書。讀後請將其保管在便 於所有使用者查閱的地方。

• 為了防止因金屬物質接觸電源終端而引 起的短路，不使用 MB-D14 時，請蓋上接

• 當從 MB-D14 取下電池座時，為防止因接 觸其他金屬物體而引起短路，請取出電 池或將電池座或電池室蓋放入電池座盒

• 安裝或從相機取出 MB-D14 時 , 記憶卡存 取指示燈可能點亮 , 但這不是故障。
• 一旦發現電池匣冒煙，發出異常氣味或 異常聲響，請立即停止使用。取出電池 後 , 將其拿到經銷商或尼康授權服務代

• MB-D14 沒有配備電源開關。請使用相機 電源開關來開啟或關閉電源。

MB-D14 及配件 感謝您購買 MB-D14 多功能電池匣，該電 MB-D14 及隨附配件 池匣可用於相機說明書中將 MB-D14 列為 請確認 MB-D14 隨附有以下配件（電池需另購）。 兼容配件的所有尼康數碼單鏡反光相機。 MB-D14 可 容 納 一 枚 EN-EL15 充 電 電 池 或 六顆 AA 電池（鹼性電池、鎳氫電池或鋰 電池），並具備一個交替式快門釋放按鍵、 AE-L/AF-L 按鍵、多重選擇器及用於在“豎 直”（人像）方向拍攝照片的主副指令撥 MB-D14 MS-D14EN 電池座 MS-D14 電池座 盤。相機選單選項允許用戶選擇先使用相 （用於 EN-EL15 電池） （用於 AA 電池） 機電池還是 MB-D14 中的電池；有關詳情， 出 廠 時 MS-D14EN 電 池 座 插 在 MB-D14 中。有關卸下電池座的資訊，請參見“插

使用另購的 EH-5a/EH-5b AC 變壓器和 EP-5B 電源連接器 長時間使用相機時，另購的 EH-5a/EH-5b AC 變壓器和 EP-5B 電源連接器可為其提供可 靠的電源。若要將 AC 變壓器和 MB-D14 一起使用，請按照第 6 頁所述將 EP-5B 插入 MS-D14EN 電池座，然後按照 EP-5B 隨附文件中的說明連接 EH-5a/EH-5b。

MB-D14 的部件組成（圖 A） q 接點蓋 w 相機接點蓋支架 e 電源 / 信號接點 r AE-L/AF-L 按鍵 t 主指令撥盤 y 多重選擇器 u 鎖定螺旋鈕 i 電池座電源連接器蓋 o 電池室蓋 !0 電池室 Ch !1 電池室插鎖 !2 固定螺絲 !3 快門釋放按鍵 !4 控制鎖 !5 副指令撥盤 !6 三腳架插孔 !7 MS-D14EN 電池座（用於 EN-EL15 電池） !8 電源終端 !9 電源終端（MS-D14EN 電池座） @0 MS-D14 電池座（用於 AA 電池） @1 電源終端（MS-D14 電池座）

MB-D14 快門釋放按鍵、多重選擇器、指令撥盤和 AE-L/AF-L 按鍵 MB-D14 配備有快門釋放鍵（圖 A- !3）、多重選擇器（圖 A- y）、主指令撥盤（圖 A- t） 和副指令撥盤（圖 A- !5），用於以垂直（“直立”或人像）方位拍攝照片的 AE-L/AF-L 鍵（圖 A- r）。這些控制鍵與相機上相對應的控制鍵功能相同，若更改用戶設定選單中影響這 些相機控制鍵的選項（f 組），則 MB-D14 這些控制鍵的功能也會隨之改變。有關詳情， 請參閱相機使用說明書。 MB-D14 控制鎖 控制鎖（圖 A- !4） 用來鎖住 MB-D14 的控 制按鍵，以防止無意間被使用。使用這些 控制按鍵以豎直（人像）方向拍攝相片前， 請按照右圖所示解除鎖定。 控制鎖不是電源開關。請使用相機電源開

在安裝電池匣之前，請確保相機電源處於關閉狀態以及 MB-D14 的控制鎖（圖 A- !4）處 於 L 位置（插圖所示為 D600）。 若 要 卸 下 MB-D14， 請 關 閉 相 機 並 將 MB-D14 上 的 控 制 鎖 設 為 L， 然 後 旋 鬆 鎖 定螺旋鈕即可卸下 MB-D14。不使用電池 匣時，請務必重新蓋上相機上的連接蓋和 MB-D14 上的接點蓋。 1 從電池匣取下接點蓋（圖 A- q）。 2 MB-D14 的接點在相機底部，有接點蓋保護。如圖 B- q 所示取下接點蓋並將其放在 MB-D14 的接點蓋支架中（圖 B- w）。 3 定位 MB-D14，使 MB-D14 固定螺絲（圖 C- w）與相機三腳架插孔（圖 C- q）對齊，然

後按照 LOCK（鎖定）的箭頭所示方向旋緊鎖定螺旋鈕（圖 D）。在連接 MB-D14 之前，

無需從相機卸下電池。在預設設定下，僅當 MB-D14 中的電池電量耗盡時，才會使用 相機中所插的電池。相機用戶設定選單（d 組）中的電池次序選項可用於改變電池使

請務必將相機接點蓋放入接點蓋支架，並將 MB-D14 接點蓋放在安全的地方以防止遺失。 將 PB-6 伸縮對焦鏡腔和 MB-D14 一起使用時需要 PB-6D 和 PK-13 自動延伸環。

MB-D14 可容納 1 枚 EN-EL15 鋰離子充電電池或 6 顆 AA 電池。 在插入電池前，請確保相機電源處於關閉狀態，並且 MB-D14 控制鎖處於 L 位置。 1 將 MB-D14 電池室插鎖轉至 並移除電池座（圖 E）。 2 按照下文所述準備電池。 EN-EL15: 將電池的凹槽對準 MS-D14EN 上的突起部分，然後以電池上的箭頭（▲）朝電池座電源終端的方向插入電池（圖 F- q）。向 下輕按電池，將其按照箭頭所示方向滑入，直到電源終端卡到正確位置發出喀嚓聲（圖 F- w）。

AA 電池：如圖 G 所示將 6 顆 AA 電池裝入 MS-D14 電池座，同時請確保電池的裝入方向正確。 3 將電池座插入 MB-D14 並鎖住電池室蓋（圖 H）。在鎖住前，請確認電池座已完全插好。 4 開啟相機並在控制面板或觀景器中檢查電池電量。若相機未開啟，請確認電池已正確插入。 EP-5B 電源連接器 使用 EP-5B 電源連接器時，請將連接器上的箭頭（▲）指向電池電源終端把它插入 MS-D14EN 電池座。請輕輕向下按連接器並按 箭頭方向將其滑入，直至電源終端卡入正確位置發出喀嚓聲（圖 I- q）。打開電池座電源連接器蓋，然後將 EP-5B 電源線穿過開口 （圖 I- w）。

電池電量在相機中顯示如下： EN-EL15

d 電池電量耗盡。請為 （閃爍） 電池充電或更換電池。

d 備備用電池。 d 電池電量耗盡。快門

定選單 d 組中的一個 序。 當 相 機 由 MB-D14 供 電 時，s 圖 示 將顯示在控制面板中。若 s 圖示閃爍， 表示電池室蓋未鎖好。請關閉並鎖上電 為確保相機由 AA 電池供電時能正確顯示 電池電量，請在相機用戶設定選單（d 組） 的 MB-D14 電池類型中選擇合適的選項。 若未選擇正確的選項，相機將可能無法

使用 AA 電池時，僅顯示電池電量圖示。 有關詳情，請參閱相機使用說明書。

1 LR6（AA 鹼性） AA 鹼性（LR6） 2 HR6（AA 鎳氫） AA 鎳氫（HR6） AA 鋰（FR6） 3 FR6（AA 鋰） 不使用 MB-D14 時請將電池取出。 注意：本頁中的插圖均出自 D600。

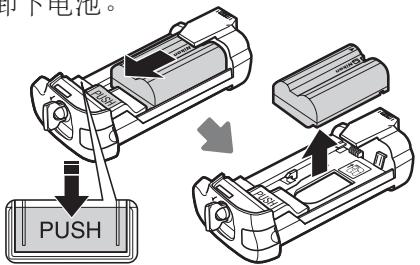

請小心不要跌落電池或電池座。 並移除電池座（圖 E）。 1 將 MB-D14 電池室插鎖轉至 2 從電池座卸下電池或電池組。 EN-EL15 按下電池座 PUSH 按鍵的同時，朝按鍵方向滑動電池，然後即

取下 EP-5B 電源連接器的步驟和取下 EN-EL15 的步驟一樣。

1 枚 EN-EL15 鋰離子充電電池、6 顆 LR6 鹼性、HR6 鎳氫、FR6 AA 鋰電池，或 EH-5b/EH-5a/EH-5 AC 變壓器（需要 EP-5B 電源連接器）

0–40°C 尺寸（W × H × D） 約為 143 × 49.5 × 78 mm

350 g（包括 MS-D14EN 和另購的 EN-EL15 電池） 405 g（包括 MS-D14 和 6 顆 AA 電池（從第三方經銷商另行選購）） 290 g（包括 MS-D14EN 和另購的 EP-5B 電源連接器） 265 g（包括 MS-D14EN） 265 g（包括 MS-D14） 設計和規格若有變更，恕不另行通知。

EN-EL15 電池 當溫度低於約 10°C 時，EN-EL15 電池的效能會減弱。請務必將電池充滿電，並準備好一個暖和的備用電池以便需要時進行更換。電池回暖後，

AA 電池 由於 AA LR6 鹼性電池的容量有限，請僅在沒有其他電池可供選擇時使用。 AA 電池的容量隨其品牌和儲存環境的不同而變化，有時容量可能極其低；在某些情況下，AA 電池可能會在使用壽命未到之前停止工作。 請注意 AA 電池的容量在周圍環境溫度低於 20°C 時可能會降低。不建議在低溫環境中使用。
