Tipo de producto	Empuñadura de alimentación para cámara réflex digital
Marca	Nikon
Modelo	MB-D14
Compatibilidad	Réflex digitales Nikon compatibles (consulte el manual de la cámara)
Dimensiones (L × H × P)	143 × 49,5 × 78 mm
Peso	Aproximadamente 265 g (sin acumulador/pilas); 350 g con EN-EL15; 405 g con 6 pilas AA
Alimentación	Acumulador Li-ion EN-EL15, 6 pilas AA (alcalinas, Ni-MH, litio) o adaptador de corriente EH-5a/EH-5b + conector EP-5B (opcionales)
Funciones principales	Disparador, selector multidireccional, diales de control principal y secundario, botón AE-L/AF-L para disparo vertical
Bloqueo de control	Sí, evita el uso involuntario de los controles
Orden de alimentación	Ajustable mediante el menú Configuración personalizada de la cámara (grupo d)
Temperatura de funcionamiento	0 – 40 °C
Accesorios incluidos	Soporte MS-D14EN (para EN-EL15), soporte MS-D14 (para pilas AA), estuche del soporte, tapa de contactos, manual de usuario, garantía
Opciones disponibles	Adaptador de corriente EH-5a/EH-5b y conector de alimentación EP-5B
Mantenimiento	Limpiar con un paño seco y suave; evitar disolventes
Seguridad	Usar solo las pilas/acumuladores recomendados; colocar la tapa de contactos cuando no se use; respetar las polaridades
Piezas de repuesto y reparabilidad	Piezas disponibles en los centros de servicio Nikon autorizados
Garantía	Incluida (consulte los términos proporcionados)

Preguntas frecuentes - MB-D14 NIKON

¿Qué cámaras son compatibles con la MB-D14?

La MB-D14 es compatible con las réflex digitales Nikon para las que está listada como accesorio en su manual, por ejemplo las series D600, D610, D750 y otros modelos similares. Consulte el manual de su cámara para verificar la compatibilidad.

¿Cómo instalar el acumulador EN-EL15 en la MB-D14?

Retire el soporte MS-D14EN del compartimento. Alinee las muescas del acumulador con las partes salientes del soporte, insértelo con la flecha (▲) orientada hacia los contactos de alimentación, luego presione y deslice hasta que encaje. Vuelva a colocar el soporte en la empuñadura y asegure la tapa.

¿Puedo usar pilas AA en la MB-D14?

Sí, use seis pilas AA (alcalinas LR6, Ni-MH HR6 o litio FR6) en el soporte MS-D14 incluido. Insértelas respetando las polaridades indicadas. Luego ajuste el tipo de pila en el menú Configuración personalizada de la cámara (grupo d) para una visualización correcta del nivel de carga.

¿Cómo alimentar la MB-D14 con un adaptador de corriente?

Use el adaptador de corriente EH-5a/EH-5b (opcional) con el conector de alimentación EP-5B. Inserte el conector en el soporte MS-D14EN como si fuera un acumulador, luego enchufe el adaptador. Abra la tapa del conector de alimentación del soporte para pasar el cable.

¿Cómo ajustar el orden de alimentación entre la cámara y la MB-D14?

En el menú Configuración personalizada de la cámara, grupo d, seleccione la opción Orden de alimentación. Puede definir si la cámara usa primero su batería interna o la de la MB-D14. Por defecto, la cámara usa la MB-D14 con prioridad.

¿Qué hacer si la cámara no enciende después de montar la MB-D14?

Verifique que el acumulador o las pilas estén correctamente insertados y que la tapa del compartimento esté bien asegurada. Asegúrese de que el bloqueo de control de la MB-D14 esté desbloqueado (posición diferente a L). Verifique también que los contactos de alimentación estén limpios y que la empuñadura esté correctamente fijada.

¿Cómo limpiar la MB-D14?

Use un paño seco y suave para limpiar la superficie. Nunca use disolventes, diluyentes ni productos químicos agresivos. Evite tocar los contactos de alimentación con los dedos.

¿Dónde puedo encontrar piezas de repuesto para la MB-D14?

Las piezas de repuesto, como soportes o tapas de contactos, están disponibles en los centros de servicio Nikon autorizados o en el sitio oficial de Nikon. Contacte al servicio postventa para conocer la disponibilidad.

¿La MB-D14 tiene un interruptor de encendido/apagado?

No, la MB-D14 no tiene un interruptor propio. Para encenderla o apagarla, use el interruptor de encendido/apagado de la cámara. El bloqueo de control (posición L) desactiva solo los controles de la empuñadura, no la alimentación.

¿Cuál es la diferencia entre los soportes MS-D14EN y MS-D14 incluidos?

El soporte MS-D14EN está destinado al acumulador EN-EL15 y también puede alojar el conector de alimentación EP-5B. El soporte MS-D14 está diseñado para seis pilas AA. Ambos se insertan en el compartimento de la empuñadura.

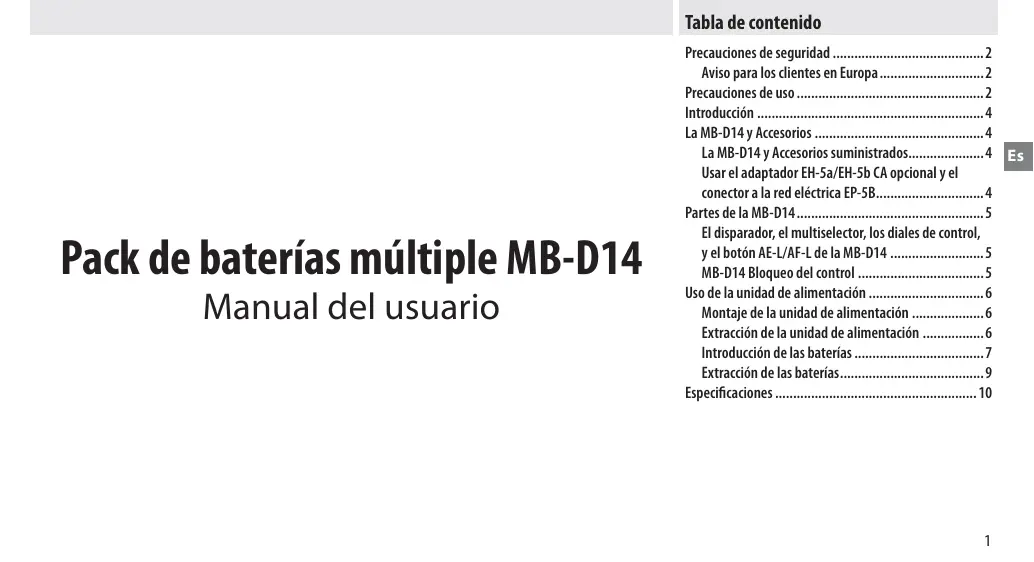

MANUAL DE USUARIO MB-D14 NIKON

Precauciones de seguridad 2

Aviso para los pacientes en Europa 2

Precauciones de uso 2

Introducción 4

La MB-D14 y accesorios 4

La MB-D14 y accesorios suministrados 4

Uso del adaptador de CA opcional EH-5a/EH-5b y el conector de red EP-5B 4

Partes de la MB-D14 5

El disparador, el multiselector, los diales de control y el botón AE-L/AF-L de la MB-D14 5 Bloqueo del control de la MB-D14 5

Uso de la unidad de alimentación 6

Montaje de la unidad de alimentación 6

Extracción de la unidad de alimentación 6

Introducción de las baterías 7

Extracción de las baterías 9

Especificaciones 10

Precauciones de seguridad

Para asegurar un uso correcto, lea completamente este manual antes de utilizar el producto. Después de leerlo, asegúrese de guardarlo en un lugar donde puedan consultarlo todas las personas que utilicen el producto.

Aviso para los clientes en Europa

PRECAUCIÓN

RIESGO DE EXPLOSIÓN SI LA BATERÍA ES REEMPLAZADA POR EL TIPO INCORRECTO. DESECHE LAS BATERÍAS UTILIZADAS DE ACUERDO A LAS INSTRUCCIONES.

Este símbolo indica que este producto se debe desechar por separado.

La nota siguiente corresponde únicamente a los usuarios de los países europeos:

• Este producto se ha diseñado para desecharse por separado en un punto de recogida de residuos adecuado. No lo tire con la basura doméstica.
• Para obtener más información, puede ponerse en contacto con el vendedor o con las autoridades locales encargadas de la gestión de residuos.

Precauciones de uso

• La MB-D14 se debe utilizar solamente con cámaras compatibles.
• No la utilice con baterías ni portabaterías que no estén recomendadas en este manual.
• Para evitar que los objetos metálicos originen un cortocircuito al entrar en contacto con los terminales, coloque la tapa de los contactos cuando no utilice la MB-D14.
• Cuando retire el portabaterías del MB-D14, quite las baterías o coloque el portabaterías o la tapa en la caja para evitar cortocircuitos provocados por entrada en contacto con otros objetos metálicos.
• La lámpara de acceso de la tarjeta de memoria podrá encenderse al insertar la MB-D14 o al quitarla de la cámara, pero esto no significa un mal funcionamiento.
• Si notara que la unidad de alimentación despide humo o un ruido u olor inusuales, deje de utilizarla inmediatamente. Cuando haya retirado las baterías, lleve el dispositivo al vendedor o a un servicio técnico autorizado Nikon para su revisión.
• La MB-D14 no tiene interruptor de corriente. Utilice el interruptor de la cámara para encenderla o apagarla.

Avisos para los clientes de EE. UU.

Declaración de interferencias con radiofrecuencias de la Comisión Federal de Comunicaciones (FCC)

Este equipo ha sido probado y se ajusta a los límites establecidos para los aparatos digitales de la clase B, según la sección 15 de las normas de la FCC. Estos límites se han establecido para proporcionar una protección razonable contra interferencias peligrosas en instalaciones residenciales. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia, y si no se instala y utiliza como indican las instrucciones, puede causar interferencias en las comunicaciones por radio. Sin embargo, no se puede garantizar que no se produzcan interferencias en una instalación en concreto. Si este aparato causa interferencias en la recepción de la televisión o la radio, lo cual puede comprobarse encendiendo y apagando el equipo, se ruega al usuario que intente corregir las interferencias tomando una de las siguientes medidas:

• Reorientar o colocar en otro lugar la antena de recepción.
• Aumentar la separación entre el equipo y el aparato receptor.
• Conecte el equipo a una toma de un circuito distinto al que el receptor esté conectado.

Nikon

MB-D14

Modificaciones: La FCC exige que se notifique al usuario que cualquier cambio o modificación realizado en este aparato que no haya sido aprobado expresamente por Nikon Corporation podría invalidar el derecho del usuario a utilizar el equipo.

Nikon Inc.

Avisos para los clientes de Canadá

PRECAUCIÓN

Este aparato digital de tipo B cumple con la norma canadiense ICES-003.

ATENCIÓN

Le agradecemos su compra del pack de baterías múltiple MB-D14 para utilizar con todas las cámaras digitales réflex de objetivo único Nikon que indican el MB-D14 como accesorio compatible en el manual de la cámara. El MB-D14 utiliza una batería recargable EN-EL15 o seis baterías AA (alcalinas, Ni-MH o de litio) e incluye un disparador, un botón AE-L/AF-L, un multiselector y diales principal y secundario alternativos para la realización de fotografías en orientación "vertical" (retrato). Las opciones del menú de la cámara permiten al usuario seleccionar si se usa primero la batería de la cámara o las baterías en el MB-D14; consulte el manual de la cámara para más detalles.

La MB-D14 y accesorios

La MB-D14 y accesorios suministrados

Confirme que los siguientes artículos se hayan suministrado con la MB-D14 (las baterías se venden por separado).

MB-D14

Soporte MS-D14EN para baterías EN-EL15

La MS-D14EN se encuentra ya insertada en la MB-D14 al momento del embarque. Consulte "Introducción de las baterías" para leer la información de cómo quitar el portabaterías.

Tapa de los contactos

• Manual del usuario (este manual)
• Garantía

Uso del adaptador de CA EH-5a/EH-5b opcional y el conector de red EP-5B

El adaptador opcional EH-5a/EH-5b de CA y el conector de red EP-5B suministran una fuente de energía fiable cuando se usa la cámara durante largos períodos. Para usar un adaptador de CA con la MB-D14, inserte el EP-5B debajo del portabaterías MS-D14EN tal y como se describe en la página 7, y luego conecte el EH-5a/EH-5b tal y como se describe en el documento provisto con el EP-5B.

Partes de la MB-D14 (Figura A)

① Tapa de los contactos ② Soporte para la cubierta de contactos de la webcam ③ Contactos de la energía/señal ④ Botón AE-L/AF-L ⑤ Dial de control principal ⑥ Multiselector ⑦ Rueda de fijación ⑧ Tapa del conector de alimentación del portabaterías ⑨ Tapa del compartimento de las baterías ⑩ Compartimento de las baterías ⑪ Pestillo del compartimento de las baterías ⑫ Tornillo de montaje ⑬ Disparador ⑭ Bloqueo del control ⑮ Dial de control secundario ⑯ Rosca para el trípode ⑰ Soporte MS-D14EN para baterías EN-EL15 ⑱ Terminales de corriente ⑲ Terminales de corriente (Portabaterías MS-D14EN) ⑳ Soporte MS-D14 para baterías AA ㉑ Terminales de corriente (Portabaterías MS-D14)

El disparador, el multiselector, los diales de control y el botón AE-L/AF-L de la MB-D14

La MB-D14 está equipada con un disparador (Figura A-13), un multiselector (Figura A-6), un dial de control principal (Figura A-5), un dial de control secundario (Figura A-15) y un botón AE-L/AF-L (Figura A-4) para utilizar al tomar fotografías en orientación vertical ("alta" o retrato). Estos controles tienen las mismas funciones que los controles correspondientes de la cámara y se ven afectados por los cambios en las opciones del menú de ajustes personalizados (Grupo f) que afectan a estos controles de la cámara. Consulte el manual de la cámara para más información.

MB-D14 Bloqueo del control

El bloqueo de control (Figura A-14) bloquea los controles en la MB-D14 para prevenir un uso no intencionado. Antes de utilizar estos controles para tomar fotografías en orientación vertical (retrato), libere el bloqueo como se muestra a la derecha.

El bloqueo de control no es un interruptor de energía. Utilice el interruptor de alimentación para encender y apagar la cámara.

Bloqueado

Desbloqueado

Uso de la unidad de alimentación

Montaje de la unidad de alimentación

Antes de montar la unidad de alimentación, asegúrese de que la cámara esté apagada y que el bloqueo del control de la MB-D14 (Figura A-14) esté en la posición L (la ilustración muestra la D600).

1 Retire la tapa de los contactos (Figura A-①) del paquete de baterías. 2 Los contactos para la MB-D14 se encuentran en la base de la cámara, donde están protegidos por una cubierta de contactos. Retire la tapa de contactos como se muestra en la Figura B-① y colóquela en el soporte de tapa de contactos en la MB-D14 (Figura B-②). 3 Coloque la MB-D14, manteniendo alineado el tornillo de montaje (Figura C-2) con la rosca para el trípode de la cámara (Figura C-1) y apriete la rueda accesoria girándola en la dirección mostrada por la flecha LOCK (Figura D). No hay necesidad de quitar la batería de la cámara antes de conectar la MB-D14. En los ajustes predeterminados, la batería insertada en la cámara se utilizará solamente después de que se haya agotado la batería en la MB-D14. La opción Orden de baterías en el menú de ajustes personalizados (Grupo d) se puede utilizar para cambiar el orden en el cual las baterías se van a utilizar.

Asegúrese de colocar la tapa de contacto de la cámara en el soporte de la tapa y de mantener la tapa de contacto de la MB-D14 en un lugar seguro para evitar que se pierda.

Al utilizar el accesorio para enfoque con fuelle PB-6 con el MB-D14, será necesario un anillo de extensión automático PK-13 y PB-6D.

Extracción de la unidad de alimentación

Para quitar la MB-D14, apague la cámara y establezca el bloqueo de control en la MB-D14 en L, luego afloje la rueda de fijación y retire la MB-D14. Asegúrese de colocar la cubierta de contactos en la cámara y la tapa de contactos en la MB-D14 cuando el paquete de baterías no se utilice.

Introducción de las baterías

El MB-D14 debe utilizarse con una batería recargable de ion de litio EN-EL15 o con seis baterías AA.

Antes de insertar las baterías, asegúrese de que la cámara se encuentre apagada y de que el bloqueo de control de la MB-D14 se encuentre en la posición L.

1. Gire el pestillo del compartimento de las baterías de la MB-D14 y quite el portabaterías (Figura E). 2. Coloque las baterías como se describe a continuación.

EN-EL15: Coincidiendo las hendiduras de la batería con las proyecciones en el soporte MS-D14EN, inserte la batería con la flecha (▲) en la batería hacia los terminales de corriente de la batería (Figura F-1). Presione ligeramente la batería hacia abajo y deslícela en la dirección de la flecha hasta que los terminales de corriente hagan clic (Figura F-2).

Baterías AA: Coloque seis baterías AA en el soporte de batería MS-D14 tal y como se indica en la figura G, y asegúrese de que las baterías estén colocadas en la orientación correcta.

3. Inserte el portabaterías en la MB-D14 y coloque la tapa del compartimento de las baterías (Figura H). Asegúrese de que el soporte esté completamente insertado antes de girar el pestillo. 4. Encienda la cámara y verifique el nivel de la batería en el panel de control o en el visor. Si no enciende la cámara, verifique que la batería se encuentre correctamente insertada.

El conector de alimentación EP-5B

Cuando utilice el conector de alimentación EP-5B, insértelo en el portabaterías MS-D14EN con la flecha (▲) en el conector hacia el terminal de alimentación de la batería. Pulse el conector ligeramente hacia abajo y deslícelo en la dirección de la flecha hasta que el terminal de alimentación haga clic al encajar en su sitio (Figura I-1). Abra la tapa del conector de alimentación del portabaterías y pase el cable EP-5B a través de la abertura (Figura I-2).

Nivel de la batería

La cámara mide el nivel de la batería de la manera siguiente:

Batería EN-EL15

Panel de control	Visor	Descripción
	—	La batería está totalmente cargada.
		La batería está parcialmen-te descargada.
		Batería agotándose. Prepare una batería de repuesto to-talmente cargada o cargue la batería.
(parpadea)	(parpadea)	Batería agotada. Cargue o sustituya la batería.

Baterías AA

Panel de control	Visor	Descripción
(###)	—	Carga restante.
A	-	Baterías agotándose. Prepa-re las baterías de repuesto.
(Aparpadae)	-(parpadae)	Las baterías se han agotado. Eldisparador está,inhabitado.

Se puede crear una opción en el Grupo d del menú de ajustes personalizados de la cámara

para elegir el orden en el que se van a utilizar las baterías. Cuando la cámara usa energía de la MB-D14, se muestra un icono en el panel de control. Si el icono parpadea, la tapa del compartimento de la batería no está cerrada. Cierre y pase el pestillo a la tapa del compartimento de la batería.

Para asegurar que la cámara muestra el nivel correcto de la batería al utilizar las baterías AA, seleccione la opción adecuada para Tipo de batería del MB-D14 en el menú de ajustes personalizados de la cámara (Grupo d). Si no se selecciona la opción correcta, la cámara podría no configurarse como se espera.

Opión	Tipo de pila
ΩLR6 LR6 (AA alcalina)	Alcalina (LR6) AA
ΩN-NH HR6 (AA Ni-MH)	NiMH (HR6) AA
ΩFR6 FR6 (AA Itio)	Litio (FR6) AA

Retire las baterías cuando no utilice la MB-D14.

Información de la batería

La información de la batería se puede visualizar desde el menú de configuración de la cámara (la batería de la cámara se observa a la izquier

da, la MB-D14 a la derecha). Solamente se muestra el icono del nivel de la batería cuando se utilizan baterías AA. Consulte el manual de la cámara para más detalles.

Nota: Las ilustraciones de esta página son de la D600.

Extracción de las baterías

Tenga cuidado de no dejar caer las baterías o el portabaterías.

1 Gire el pestillo del compartimento de las baterías de la MB-D14 y quite el portabaterías (Figura E). 2 Quite la batería o las baterías del portabaterías.

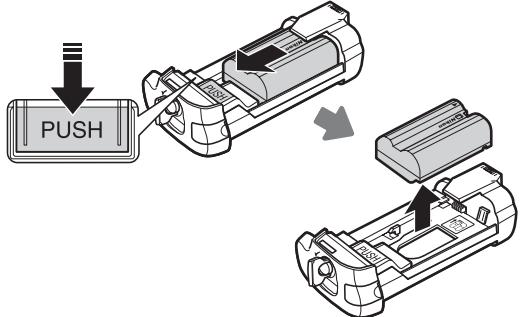

EN-EL15

Al pulsar el botón PUSH, deslice la batería hacia el botón. La batería puede quitarse como se muestra.

El procedimiento para quitar el conductor de alimentación EP-5B es el mismo que para el EN-EL15.

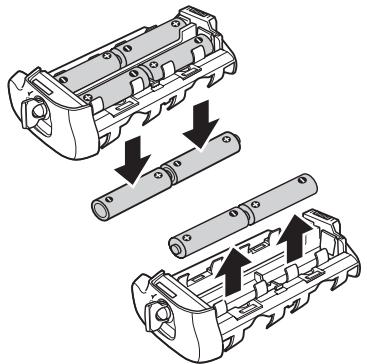

Baterías AA

Quite las baterías como se muestra. Tenga cuidado de no dejar caer las baterías al quitarlas del portabaterías.

Especificaciones

Fuente de alimentación	Una batería recargable de ión de litio EN-EL15,phis LR6 alcalinas,HR6 Ni-MH,obaterías de litio FR6 AA,ou adaptador de CA EH-5b/EH-5a/EH-5 (necesita un conector a la red electrónica EP-5B)
Temperatura de funciona	0 - 40 °C (32 - 104 °F)
Dimensiones (an × al × pr)	143×49,5×78 mm (5,6×1,9×3,1 pulg.) aprox.
Peso	Aprox. 350 g (12,3 onzas) con MS-D14EN y la batería optional EN-EL15Aprox. 405 g (14,3 onzas) con MS-D14 yphis baterías AA (disponible por分开arido en tercero proveedores)Aprox. 290 g (10,2 onzas) con MS-D14EN y el conector a la red electrónica optional EP-5BAprox. 265 g (9,3 onzas) con MS-D14ENAprox. 265 g (9,3 onzas) con MS-D14

Las especificaciones y el diseño pueden cambiar sin previo aviso.

Batería EN-EL15

El rendimiento de la batería EN-EL15 disminuye a temperaturas inferiores a 10°C (50°F). Asegúrese de que la batería está completamente cargada y mantenga lista una batería de repuesto a temperatura ambiente para cambiarla si es necesario. Las baterías frías recuperan algo de su carga al calentarlas.

Baterías AA

Debido a su capacidad limitada, las baterías alcalinas AA LR6 deben utilizarse solamente cuando no haya otra alternativa.

La capacidad de las baterías AA depende de las condiciones de almacenamiento y puede ser extremadamente baja en algunos casos; en algunos casos, las baterías AA podrían agotarse antes de la fecha de expiración. Tenga en cuenta que la capacidad de las baterías AA podría disminuir a temperaturas inferiores a 20°C (68°F). No se recomienda el uso a bajas temperaturas.
