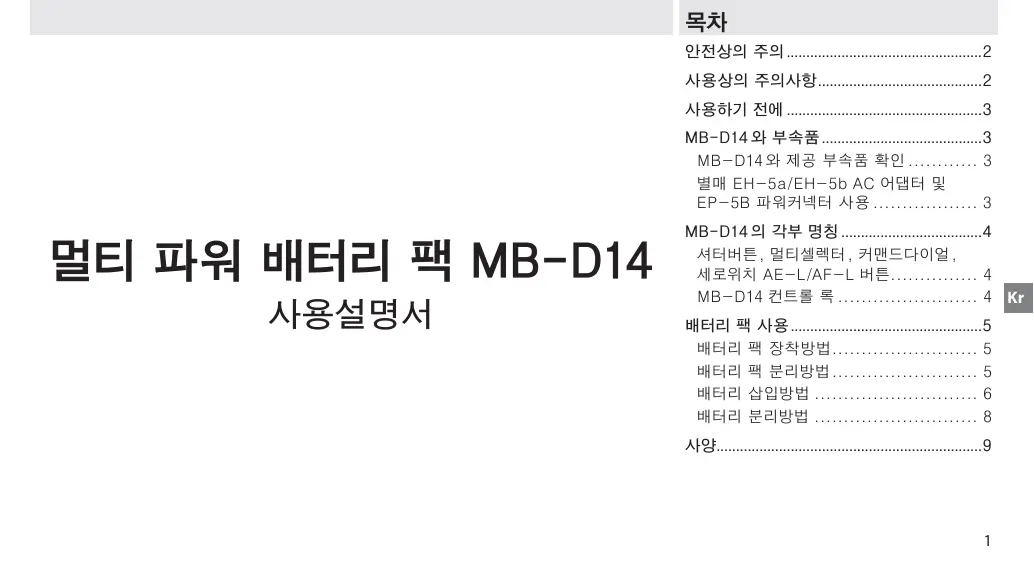

사용 설명서 MB-D14 NIKON

• 안전상의 주의 p. 2
• 사용상의 주의사항 p. 2
• 사용하기 전에 p. 3
• MB-D14 와 부속품 p. 3
• MB-D14 와 제공 부속품 확인 p. 3
• 별매 EH-5a/EH-5b AC 어댑터 및 EP-5B 파워커넥터 사용 멀티 파워 배터리 팩 MB-D14 p. 3

올바른 조작을 위해 이 제품을 사용하기 전에 본 매 뉴얼을 철저하게 읽어 주십시오 . 다 읽으신 후에는 반드시 사용자가 언제나 볼 수 있는 곳에 보관하여

• MB-D14 와 호환되지 않는 카메라에는 사용하

• 본 설명서에 기재되어 있지 않은 배터리 및 배터 리 홀더는 사용하지 마십시오 .
• MB-D14 를 사용하지 않을 때, 금속 물체가 전 원 단자와 접촉하여 전기적인 단락이 발생하는 것을 방지하기 위해 접점 캡을 다시 설치해 주십

• 배터리 홀더가 MB-D14 에서 제거된 경우, 배터 리를 제거하거나 홀더 케이스에 홀더나 커버를 설치하여 다른 금속 물체와 접촉하여 전기적인 단락이 발생하지 않도록 방지합니다.

• MB-D14 를 카메라에 부착하거나 분리할 때 카 메라의 메모리카드 액세스램프가 점등하는 경우 가 있지만 고장이 아닙니다.
• 배터리 팩에서 연기 또는 이상한 냄새 또는 이음 이 발생하는 경우, 즉시 사용을 중지해 주십시오. 배터리를 제거한 후, 소매점 또는 Nikon 서비스 지정점에 장치를 가져가서 검사를 받으십시오 .
• MB-D14 에는 전원 스위치가 없습니다. 전원의 ON/OFF 는 카메라 본체의 전원스위치를 사용하

B 급기기 ( 가정용 방송통신기기 ) 이 기기는 가정용 (B 급) 전자파적합기기로서 주로 가정에서 사용하는 것을 목적으로 하며, 모든 지역에서 사용 할 수 있습니다.

MB-D14 와 부속품 카메라 사용 설명서에 기재된 호환 가능한 액 세서리 목록에 MB-D14 가 있는 모든 니콘 일 안 리플렉스 디지털 카메라 전용 멀티파워 배터 리 팩 MB-D14 를 구입해 주셔서 감사합니다. MB-D14 는 EN-EL15 충전식 배터리 1개 또 는 AA 배터리( 알카라인, Ni-MH, 리튬) 6 개 를 사용하고 세로 방향의 사진을 촬영하기 위해 대체 셔터 버튼, 세로위치 AE-L/AF-L 버튼, 멀티 셀렉터, 메인 및 서브 커맨드 다이얼을 포 함합니다. 카메라 메뉴 옵션에서 카메라 배터리 또는 MB-D14 배터리의 우선 사용 여부를 선 택할 수 있습니다. 자세한 내용은 카메라의 사 용설명서를 참조하여 주십시오 . MB-D14 와 제공 부속품 확인 아래와 같이 MB-D14와 함께 제공된 부속품들이 모두 있는지 확인해 주십시오(배터리는 별매입니다). MB-D14 EN-EL15 배터리용 MS-D14EN 홀더 구입시 MS-D14EN 은 MB-D14 에 삽 입되어 있습니다. 배터리 홀더 제거에 대한 것은 " 배터 리 삽입방법 " 을 참조하십시오 . AA 배터리용 MS-D14 홀더

별매 EH-5a/EH-5b AC 어댑터 및 EP-5B 파워커넥터 사용 별매의 EH-5a/EH-5b AC 어댑터 및 EP-5B 파워커넥터는 카메라를 장시간 사용할 경우 신뢰 할 수 있는 전원을 제공합니다. MB-D14 에서 AC 어댑터를 사용하려면 6 페이지에 설명한 대로 EP-5B 를 MS-D14EN 배터리 홀더에 삽입한 다음 EP-5B 와 함께 제공된 설명서의 지시대로 EH-5a/EH-5b 를 연결해 주십시오 .

MB-D14 의 각부 명칭( 그림 A)

q 접점 캡 w 카메라 접점 커버용 홀더 e 전원 / 신호접점 r 세로위치 AE-L/AF-L 버튼 t 메인 커맨드 다이얼 y 멀티셀렉터 u 장착 휠 i 홀더 파워 커넥터 커버 o 배터리실 커버 !0 배터리실 !1 배터리실 레버 !2 장착나사 !3 셔터 버튼 !4 컨트롤 록 !5 서브 커맨드 다이얼 !6 삼각대 소켓 !7 EN-EL15 배터리용 MS-D14EN 홀더 !8 전원 단자 !9 전원 단자 (MS-D14EN 배터리 홀더 ) @0 AA 배터리용 MS-D14 홀더 @1 전원 단자 (MS-D14 배터리 홀더 )

셔터버튼 , 멀티셀렉터 , 커맨드다이얼 , 세로위치 AE-L/AF-L 버튼 MB-D14 에는 세로위치 셔터버튼 ( 그림 A- !3), 세로위치 멀티셀렉터( 그림 A- y), 세로위치 메인 커맨드다이얼( 그림 A- t), 세로위치 서브커맨드다이얼( 그림 A- !5), 세로위치 AE-L/AF-L 버튼 ( 그림 A- r) 이 탑재되어 있습니다. 이 기능들은 카메라 본체와 같습니다. 또한 카메라의 사용자 설정 메뉴 f [조작 ] 에서 기능을 변경하였을 경우, MB-D14 의 기능도 변경됩니다. 자세한 사항은 카메라의 사용설명서를 참조해 주십시오 . MB-D14 컨트롤 록 컨트롤 록 ( 그림 A- !4) 은 실수로 조작하는 것 을 방지하기 위해 MB-D14 의 컨트롤을 잠급니 다. 이 컨트롤을 사용해 세로 방향의 사진을 촬 영하기 전에 오른쪽 그림과 같이 잠금을 해제해 컨트롤 록은 전원 스위치가 아닙니다. 전원의 ON/OFF 는 카메라 본체의 전원 스위치를 사용

배터리 팩을 장착하기 전에 카메라 본체의 전원이 OFF로 되어 있는지, 그리고 MB-D14 의 컨트 롤 록 ( 그림 A- !4) 이 L 쪽으로 설정되어 있는지 확인해 주십시오( 그림 D600 의 예입니다 ). MB-D14 를 분리하는 경우에는 카메라의 전원 을 반드시 OFF로 하고 , MB-D14 의 컨트롤 록 을 L쪽으로 설정한 후 장착 휠을 풀고 MB-D14 를 분리해 주십시오 . 배터리 팩을 사용하지 않을 경우, 카메라의 접점커버와 M B-D14 의 접점 캡을 다시 설치해 주십시오 .

1. 배터리 팩에서 접점 캡( 그림 A- q) 을 분리합니다.

2. 카메라 밑 부분에 있는 MB-D14 용 접점은 접점커버로 보호됩니다. 이 접점 커버를 그림

B- q 에 보이는 것처럼 분리하고 MB-D14 의 접점커버 홀더에 넣어 주십시오( 그림 B- w).

3. MB-D14 장착나사 ( 그림 C- w ) 를 카 메라의 삼각 대 소켓( 그림 C- q ) 과 일치시켜서

MB-D14 를 카메라에 위치시키고 장착 휠을 LOCK 방향으로 돌려서 장착합니다 ( 그림 D). MB-D14 를 연결하기 전에 카메라에서 배터리를 제거할 필요는 없습니다. 초기 설정에서는 MB-D14 의 배터리가 소진된 후에만 카메라에 삽입된 배터리를 사용합니다. 카메라의 사용자 설정 메뉴 ( 그룹 d) 의 배터리 순서 옵션에서 어느 쪽 배터리를 먼저 사용할지 순서를 변경할 수

분실을 방지하기 위해 반드시 접점커버 홀더에 접점커버를 넣고 MB-D14 접점 캡은 안전한 곳에 보관 PB-6D 및 PK-13 자동 확장 링은 MB-D14와 함께 PB-6 벨로우즈 접사링을 사용할 때 필수입니다.

MB-D14 는 EN-EL15 충전식 Li-ion 배터리 1개 또는 AA 배터리 6 개와 함께 사용할 수 있습니다. 배터리를 삽입하기 전에 카메라 본체의 전원이 OFF로 되어 있는지 그리고 MB-D14 의 컨트롤 록이 L 쪽으로 설정되어 있는지 확인해 주십시오 .

1. MB-D14 뒷면의 배터리실 레버를

쪽으로 돌려 배터리 홀더를 분리합니다 ( 그림 E).

2. 아래 설명대로 배터리를 준비합니다.

EN-EL15 배터리에 있는 표시와 MS-D14EN 홀더의 돌출부와 맞추고 배터리의 화살표(▲)가 배터리 홀더 전원 단자(그림 F- q)로 향하도록 삽입합니다. 배터리를 가볍게 아래로 누르고 화살표 방향으로 전원 단자가 제자리에 찰칵하고 들어갈 때까지 밉니다 ( 그림 F- w). AA 형 배터리 그림 G 처럼 배터리가 올바른 방향인지 확인하면서 MS-D14 배터리 홀더 안에 6 개의 AA 형 배터리를 넣습니다.

3. 배터리 홀더를 MB-D14 에 삽입하고 배터리실 커버를 고정합니다 ( 그림 H). 확실하게 홀더를 완전하게 삽입한 후 돌려서 고정시킵니다.

Kr 4. 카메라의 전원을 ON 으로 하고 컨트롤 패널 또는 뷰파인더로 배터리 잔량을 확인합니다. 카메라 전원을 ON 으로 했으나 작동하지 않을 경우에는 배터리가 올바르게 삽입되어 있는지 확인하십시오 . EP-5B 파워 커넥터 EP-5B 파워 커넥터를 사용할 때는 커넥터의 화살표(▲) 가 배터리 전원 단자를 향하도록 하여 MS-D14EN 홀더에 삽입합니다. 커넥터를 가볍게 아래로 누 르고 전원 단자가 제자리에 찰칵 맞을 때까지 화살표 방향으로 밉니다 ( 그림 I- q). 홀더 파워 커넥터 커버를 열고 EP-5B 전원 케이블을 구멍으로 통과시킵 니다 ( 그림 I- w).

[ 배터리 잔량 표시 ] 다음과 같이 카메라에 배터리 잔량이 표시됩니다. EN-EL15

배터리 잔량이 부족합니다. 완 전 충전된 배터리를 준비하거 나 배터리를 충전해 주십시오 . 배터리가 소진되었습니다. 배 터리를 충전하거나 교환해 주

전지 잔량이 얼마 남지 않았습 니다. 전지 교환을 준비해 주

전지의 잔량이 충분합니다. 카메라 사용자 설정 메뉴 의 그룹 D 옵션으로 배터 리 사용 순서를 변경할 수 있습니다. MB-D14 의 배 터리를 사용하고 있을 경 우에 컨트롤 패널에 s 아 이콘이 표시됩니다. s 아이콘이 깜박이면 배터리실 커버가 잠기지 않은 것입니다. 배터리실 커버를 닫은 후 고정시 AA 형를 배터리를 사용하는 경우, 보다 정확한 잔량표시를 하기 위하여 카메라의 사용자 설정 메뉴 ( 그룹 d) 의 MB-D14 배터리 유형에서 적절 한 옵션을 선택합니다. 설정이 잘못되면 카메라 가 정상적으로 작동하지 않을 수 있습니다.

카 메라 설정 메뉴에 서 배터리의 잔량 을 확 인할 수 있습니다. MB-D14 에 장착된 배 터리 정보는 화면의 우 측 에 표 시 됩 니 다 . AA 전지를 사용할 때는 배터리 잔량 아이콘만 표시 됩니다. 자세한 내용은 카메라의 사용설명서를 참조하여 주십시오 .

LR6 (AA 알카라인 ) AA 형 알카라인(LR6) HR6 (AA Ni-MH) AA 형 Ni-MH(HR6) FR6 (AA 리튬 ) AA 형 리튬 (FR6) MB-D14 를 사용하지 않을 때에는 배터리를 분

주의: 이 페이지의 그림은 D600 을 기준으로 한

배터리를 분리할 때에는 배터리나 홀더가 떨어지지 않도록 주의하여 주십시오 .

1. MB-D14 의 배터리실 레버를

쪽으로 돌리고 배터리 홀더를 분리합니다 ( 그림 E).

2. 홀더에서 배터리 또는 모든 배터리를 분리합니다.

EN-EL15 홀더의 PUSH 버튼을 누르면서 배터리를 버튼 방향으로 밉니다. 배터 리를 아래 그림과 같이 제거할 수 있습니다.

EP-5B 파워 커넥터를 분리하는 절차는 EN-EN15 의 경우와 동일합

AA 형 배터리 아래의 그림과 같이 배터리를 모두 꺼내어 주십시오 . 홀더에서 배터리 를 꺼낼 때에는 떨어지지 않도록 주의하여 주십시오 .

EN-EL15 충전식 Li-ion 배터리 1 개 , LR6 알카라인 6 개 , HR6 Ni-MH, 또 는 FR6 리 튬 AA 배 터 리 , 또 는 EH-5b/ EH-5a/EH-5 AC 어댑터(EP-5B 파워 커넥터 필수) ※ 경고：발연, 화재, 폭발 등의 위험을 수반할 수 있으니 다음 사 항을 지켜주시기 바랍니다.

• 육안으로 식별이 가능할 정도의 부풀음이 발생된 전지는 위험 할 수 있으므로 제조자 또는 판매자로 즉시 문의할 것
• 화기에 가까이 하지 말 것( 전자레인지에 넣지 말 것 )
• 여름철 자동차 내부에 방치하지 말 것
• 찜질방 등 고온 다습한 곳에서 보관, 사용하지 말 것
• 전지 단자에 목걸이, 동전, 열쇠, 시계 등 금속 제품이 닿지

• 휴대 기기, 제조 업체가 보증한 리튬 2 차전지 사용할 것
• 분해, 압착, 관통 등의 행위를 하지 말 것 EN-EL15 배터리 저온 환경( 약 10℃ 이하 ) 에서 소모된 배터리를 사용하면 카메라가 작동하 지 않을 수 있습니다. 배터리가 완전히 충전되어 있는지 확인하고 필요에 따라 여분 배터리를 손으로 감싸 따뜻하게 유지하여 교환할 준비를 해둡니 다. 차가운 배터리는 따뜻해지면 충전의 일부가 회복됩니다. AA 형 배터리 용량에 제한이 있으므로 다른 대안이 없을 경우에만 AA LR6 알카라인 배 터리를 사용해야 합니다. AA 형 배터리의 용량은 제조사와 보관 상태에 따라 달라지며 때로는 극히 낮을 수도 있습니다. 경우에 따라서는 유효기간이 끝나기 전에 배터리 수명 이 다할 수도 있습니다. 주위 온도가 20℃보다 낮은 경우에는 용량이 급격 히 감소할 수 있습니다. 저온 환경에서는 사용을 권장하지 않습니다.

• 높은 곳에서 떨어뜨리는 등 비정상적 충격을 주지 말 것
• 60 ° C 이상의 고온에 노출하지 말 것

0~40℃ 크기 (W×H×D) 약 143×49.5×78 mm

MS-D14EN 및 별매 EN-EL15 배터리와 함께 약 350 g MS-D14 및 6 개의 AA 형 배터리( 타회사 제품 별매 ) 와 함께 약 405 g MS-D14EN 및 별매 EP-5B 파워 커넥터와 함께 약 290 g MS-D14EN 약 265 g MS-D14 약 265 g

• 사양 및 외관의 일부는 개량을 위하여 예고없이 변경하는 경우가 있습니다.
