MODE D'EMPLOI MB-D100 NIKON
Nikon Corporation
Cet article numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.
Précautions d'utilisation
Nous vous rappelons d'avoir fait l'acquisition du pack de batterie multi-fonctionnel MB-100 destiné à l'appareil numérique Nikon D100. Le MB-100 peut alimenter votre appareil photo lorsque il est chargé de deux accus lithium EN-EL3 maximum ou de six piles LR6 (AA). Il est doté d'un microphone et d'un haut-parleur pour l'enregistrement et la lecture de mémos vocaux, d'un déclencheur, de sélecteurs de commande et d'un bouton AE-L/AF-L (qui joue également le rôle de sélecteur de zone de mise au point) lors de prises de vue en verticale (portraits), d'un connecteur à dix broches pour la connexion de périphériques de contrôle automatique ou à distance.
Avant d'utiliser le pack de batteries MB-100, prenez soin de lire attentivement ce manuel d'instructions ainsi que le Guide de la Photographie Numérique avec le D100.
Mesures de précautions lors de l'utilisation
- N'utilise pas le MB-100 avec des appareils qui ne sont pas mentionnés dans ce manuel.
- N'utilise pas le MB-100 avec des piles ou accus de types autres que ceux indiqués dans ce manuel.
- En cas de problème de fonctionnement du MB-100, cessez immédiatement son utilisation et confiez-le à un centre de service Nikon agréé ou à un technicien pour un contrôle ou une réparation.
- Un court-circuit se produit lorsque des objets métalliques touchent les terminaux d'alimentation. Replacez le couvercle de protection des terminaux, lorsque vous transportez ou rangez le produit.

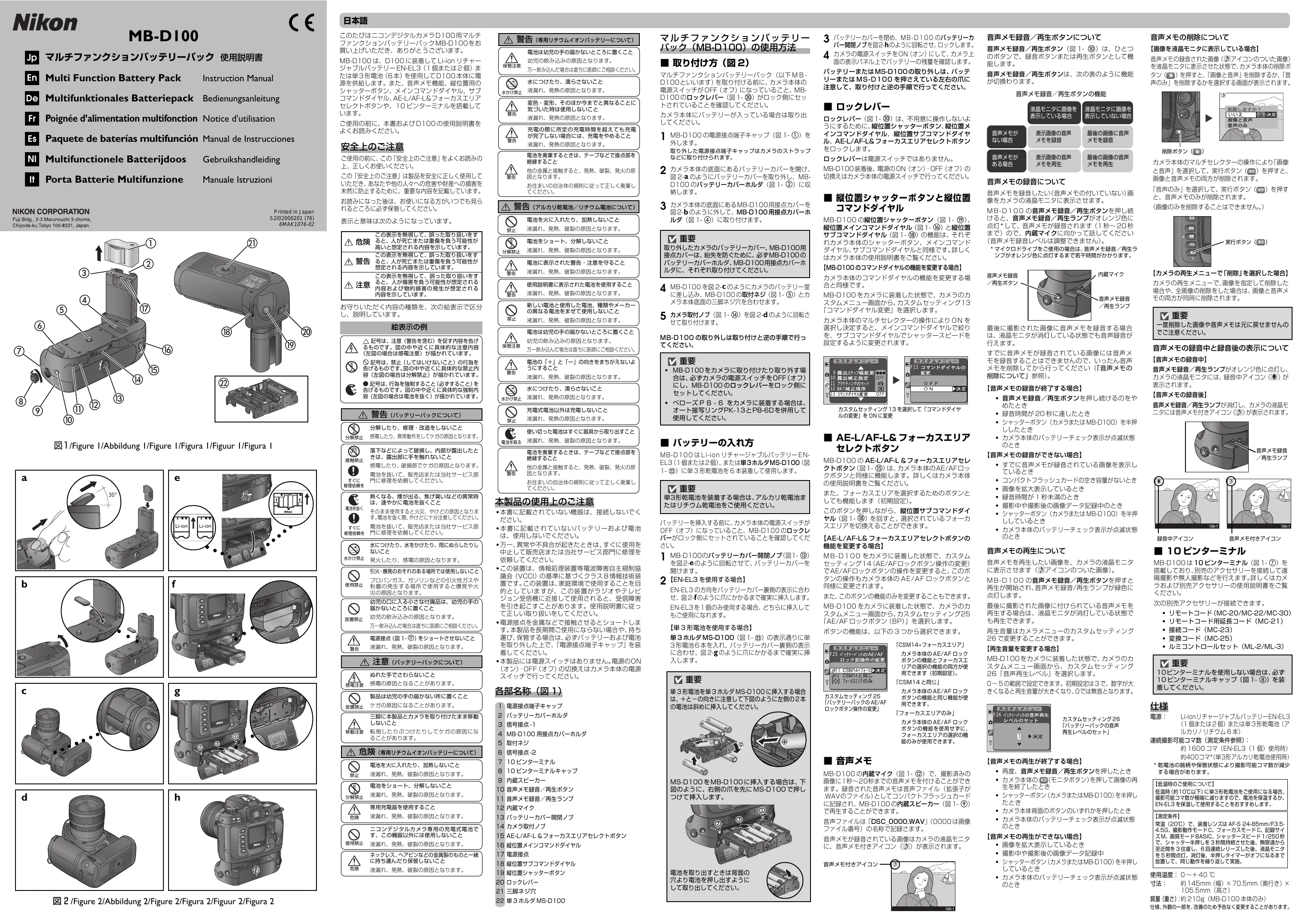

Les composants du mb-100 (figure 1)
- Couvercle de protection des terminaux
- Porte-volet du logement des piles 3 Contact du signal 1 4 Porte-volet du connecteur MB-D100
5 Vis de montage 6 Contact de signe 7. Téléterminal à dix broches 8 Capuchon du téléterminal à dix broches
9 Haut-parleur intégré 10. Bouton de lecture/d'enregistrement des mémos vocaux 11. Témoin lumineux de lecture/ d'enregistrement des mémos vocaux
- Microphone intégré 13 Verrouillage du volet de logement des piles 14 Bouton pour la vis de montage
- Bouton sélecteur AE-L/AF-L / zone de mise au point 16 Sélecteur de commande principal pour prise de vue dans le sens vertical (portraits) 17 Terminaux d'alimentation 18 Sélecteur de commande secondaire pour prise de vue dans le sens vertical (portraits) 19 Déclencheur pour prise de vue dans le sens vertical (portraits)
20 Verrouillage de commande 21 Monture du trépied 22 Porte-pile MS-D100 pour les piles LB6 (AA)
Montage du MB-D100 (figure 2)
Avant de monter le pack de batterie multi-fonctionnel (référencé ci-dessous sous le nom de MB-D100), assurez-vous que le bouton d'arrêt et de marche de l'appareil photo est bien désactivé et que le verrouillage de commande du MB-D100 (objet 20 de la Figure 1) est en position fermée. S'il y a une pile dans le logement de piles, retirez-la.
1 Enlevez le couvercle de protection des terminaux du MB-D100. Àsperon se retrait, ce couvercle peut être attaché à la couroie de transport de l'appareil-photo ou sur un objet similaire afin d'évierer de le perdre. 2Après avoir ouvert le volet du logement de pile dans le bas de l'appareil photo, retirez-le comme indiqué dans la figure 2 (a) et placez-le dans le porte-volet du MBD100 (bjet 2 dans la figure 1) 3 Enlevez le volet du connecteur du MB-D100 dans le bas de l'appareil photo comme indiqued dans la figure 2 (b) et placez-le dans the porte-volet sur le MB-D100 (objet 4 dans la Figure 1)
Important
Après avoir enlevé le volet du logement de pile et celui du connecteur du MB-D100 de l'appareil photo, assurez-vous de les placer dans les porte-volets appropriés afin d'éviter de les perdre.
Glissez le MB-D100 dans le logement de la pile de l'appareil photo comme illustré dans la figure 2 (c). Alignez la visse de montage (objet 5 dans la Figure 1) avec la monture du trépied au bas de l'appareil photo. 5 Tournez le bouton de la vis de montage (objet 14 de la Figure 1) pour serrer la vis de montage comme indiqué dans la Figure 2 (d).
Inverse l'ordre des étapes ci-dessus pour enlever le MB-D100.
Important
Lors du montage ou du retrait du MB-D100, assurez-vous que l'appareil photo est hors tension et que l'verrouillage de contrôle du MB-D100 est en position fermée. Lors du montage d'un accessoire de mise au point à coufflet PB-6 (optionnel) à l'appareil numérique D100, utilisez des bagues d'extension auto PB-6D et PK-13.
Insertion des piles
Le MB-D100 utilise un accu lithium rechargeable Nikon EN-EL3, ou lorsqu'il s'utilise avec le porte-pile MS-D100 (objet 22 de la Figure 1), six piles LR6 (AA).
Important
Utilisez un équivalent des piles alcalines LR6 (type AA) ou des piles lithium. Avant d'insérer les piles, assurez-vous que l'appareil photo est hors tension et que le verrouillage de contrôle du MB-D100 est en position fermée. 1 Tournez le verrouillage du volet du logement de pile (objet 13 dans la Figure 1) dans le bas du MB-D100 comme illustré dans la Figure 2 (e) et ouvrez le volet.
2ACCU EN-EL3
Insérez un ou deux accus comme indiqué sur l'étiquette sous le volet du logement pour pile en les faisant glisser jusqu'à ce qu'ils s'enclenchent bien dans les pinces (figure 2 (f)).
Piles LR6 (AA)
Insérez six piles LR6 (AA) dans le porte-pile MS-D100 avec les bornes négative et positive dans le sens indiqué. Insérez le porte-pile dans le MB-D100 comme illustré sous l'étiquette sous le volet du logement pour pile, en la faisant glisser jusqu'à ce qu’ils s’enclenchent bien dans les pinces (Figure 2 (g)).
Important

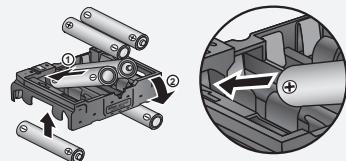

Lors de l'insertion des piles LR6 (AA) dans le porte-pile du MB-D100, insérez-les en angle comme indiqué dans l'illustration.

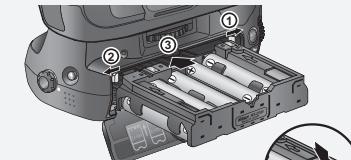

Lors de l'insertion du porte-pile MS-D100 dans le MB-D100, servez-vous du porte-pile pour maintenir la pince droite en position ouverte comme indiquée dans l'illustration, puis insérez le porte-pile dans le pack de batteries.
Il est possible de retirer les piles du porte-pile en poussant dessus à travers les orifices sous le porte-pile.
3 Refermez le volet du logement de pile et tournez le loquet de verrouillage du volet du MB-D100 comme indiqué dans la figure 2 (h) pour le fermer. 4 Mettez l'appareil photo sous tension et vérifiez la tension des piles dans le panneau de contrôle.
Il est possible de retirer le porte-pile MS-D100 et les piles en inversant l'ordre des étapes ci-dessus. Lors du retrait, faites attention aux pinces qui maintiennent le porte-pile et les piles en place.
Le verrouillage de commande
Cette fonction (objet 20 dans la figure 1) sert à verrouiller le déclencheur ainsi que les sélecteurs de commandes principale et secondaire lors de prises de vue dans le sens vertical (portrait), ainsi que le bouton sélecteur AE-L/AF-L et de zone de mise au point, évitant une mauvaise opération accidentelle. Il ne s'agit pas d'un bouton de marche/arrêt. Utilise celui de l'appareil photo pour permettre ce dernier sous tension et activer et désactiver le MB-D100.
Le déclencheur et les sélecteurs de commande pour la prise de vue dans le sens vertical (portraits)
Le MB-D100 est doté d'un déclencheur (objet 19 de la Figure 1), d'un sélecteur de commande principal (objet 16) et d'un sélecteur de commande secondaire (objet 18) destinés à la prise de vue dans le sens vertical (portraits). Ces commandes remplissent la même fonction que le déclencheur de l'appareil photo et les sélecteurs de commandes principale et secondaire. Reportez-vous au Guide de la Photographie Numérique avec le D100 pour de plus amples explications. Inversement des rôles des sélecteurs de commande Lorsque le sélecteur de commande Avt. = A, Arr. = S pour le réglage personnalisé 13 (Molette Cde) dans le menu Réglages personnalisés de l'appareil photo est mis en surbrillance lors du montage du MB-D100, les sélecteurs de commande du pack de batterie sont affectés également ; les sélecteurs de commande principale de l'appareil photo et du MB-D100 contrôlent ainsi l'ouverture du diaphragme et le sélecteur de commande secondaire, la vitesse d'obturation.
Sélectionné Avt= A, Arr= S pour le réglage personnalisé 1 (Molette Cde)
Le bouton sélecteur ae-l/af-l et de zone de mise au point
Le bouton sélecteur du AE-L/AF-L et de zone de mise au point du MB-D100 (objet 15 de la Figure 1) effectue la même fonction que le bouton AE-L/AF-L de l'appareil photo. Consultez le Guide de la Photographie Numérique pour de plus amples explications. En appuyant sur le bouton sélecteur AE-L/AF-L et de zone de mise au point et en tournant le sélecteur de commande secondaire pour la prise de portrait, vous pouvez également sélectionner la zone de mise au point.
Assignation d'une fonction au bouton sélecteur AE-L/AF-L et de zone de mise au point Lorsque le réglage personnelisé 14 (AE-L/AF-L) est utilisé pour modifier l'opération effectuée par le bouton sélecteur AE-L/AF-L et de zone de mise au point quand le MB-D100 est monté sur l'appareil, la fonction remplacée par ce bouton sur le MB-D100 est affectée de manière similaire. Consultez le Guide de la Photographie Numérique avec le D100 pour de plus amples explications. Lorsque le MB-D100 est monté sur l'appareil, le réglage personnelisé 25 (AEL/AFL MBD100) est disponible dans le menu de Réglages personnalisés de l'appareil photo. En fonction de l'option sélectionnée pour ce réglage, le bouton sélecteur AE-L/AF-L et de zone de mise au point peut être utilisé comme suit :
MENUIOSM P25 Afferent bouton AE-LAF-L MB-D100 & CSM14+Zone AF (réglage par défau) remplit la même fonction que le bouton AE-LAF-L et selectionne la mise au point idem que CSM14 Remplit la même fonction que le bouton AE-LAF-L
Zoneaf seulement
Sélectionne la zone de mise au point, ne remplit pas la fonction du bouton AE-LAF-L
Le mémo vocal (enregistrement audio)
Utilisez le microphone intégré du MB-D100 (objet 12 de la Figure 1) pour enregistrer un mémo vocal d'une durée de une à vingt secondes. Le mémo obtenu est associé avec une photo de la carte mémoire de l'appareil photo. Le mémo est stocké sur la carte mémoire comme un fichier audio comportant l'extension .WAV et peut être entendu grâce au haut-parleur intégré du MB-D100 (objet 9 de la Figure 1). Chaque mémo se voit assigner un nom de fichier sous la forme de "DSC_nnnn", où nnnn représente un nombre de fichier à quatre chiffres attribué automatiquement par l'appareil photo.
Lorsqu'un enregistrement existe déjà pour la photo en cours d'affichage, l'icône du mémo vocal (), apparaît à l'écran.
Icône du mémo vocal
Le bouton d'enregistrement/ de lecture d'un mémo vocal. Ce bouton (objet 10 de la Figure 1) sert à l'enregistrement et à la lecture des mémos vocaux. L'opération effectuée dépend s'il existe ou non un enregistrement de la photo affichée dans l'écran ACL (ou dans le cas où aucune photo n'est affichée dans l'écran) s'il existe un enregistrement de la photo la plus récente).
Opération effectuée par le bouton d'enregistrement/lecture d'un mémo vocal
Enregistrement d'un mémo vocal
Avant d'enregistrer un mémo vocal, assurez-vous qu'il n'en est pas déjà un pour la photo affichée. Le cas échéant, il vous faut effacer ce mémo avant de pouvoir en enregistrer un nouveau (Référez-vous au paragraphe intitulé "Effacement d'un mémo vocal"). Lorsque l'écran ACL est désactivé, un mémo vocal est créé pour la photo la plus récente de la carte mémoire de l'appareil photo. Lorsqu'on appuie sur le bouton d'enregistrement/ de lecture d'un mémo vocal du MB-D100, le témoin d'enregistrement/ de lecture d'un mémo vocal devient orange. Pour enregistrer un mémo vocal d'une ou de vingt secondes, parlez dans le microphone intégré (notez qu'il est considéré) la voixie du clôt de l'air.
Le bouton d'enregistrement/de lecture d'un mémo vocal
d'enregistrement et de lecture d'un mémo vocal
L'enregistrement se termine au bout de vingt secondes, lorsque le bouton d'enregistrement/ de lecture d'un mémo vocal est lâché, le déclencheur sollicité légèrement ou que le témoin lumineux de tension des piles clignote dans le panneau de contrôle. Il est impossible d'enregistrer un mémo vocal quand
- un enregistrement existe déjà pour la photo affichée dans l'écran ACL
- la carte mémoire de l'appareil photo est pleine
- le zoom de lecture est en vigueur
- le bouton d'enregistrement/ de lecture d'un mémo voca est maintenu enfoncé pendant moins d'une seconde, des photos sont prises ou enregistrées sur la carte mémoire.
- le déclencheur est sollicité légèrement
- la pile est déchargée
Lecture d'un message vocal
Pour lire un message vocal, faites apparaître la photo associée dans l'écran ACL (les photos de messages vocaux sont marquées de l'icone). Lorsque l'écran ACL est désactivé, l'enregistrement de la photo la plus récente sur la carte mémoire est lu. Appuyez sur le bouton d'enregistrement/lecture d'un message vocal pour entamer la lecture. Au cours de la lecture, le témoin lumineux d'enregistrement/lecture d'un message vocal clignote en revenant vert. Vous pouvez régler le volume du haut-parleur intégré du MB-D100 à l'aide du Réglement personnelisé 26 (Niveau PK Batt)
Réglage du volume de lecture
Lorsque le MB-D100 est monté sur l'appareil photo, le réglage personnalisé 26 (Niveau Pk Batt) est validé dans le menu Réglages personnalisés de l'appareil photo. Il est possible de régler le niveau du volume entre 1 et 5.3 (trois) représentée le niveau par défaut, 0 (zéro) le niveau sans son, et 5 (cinq) le volume maximum.
Réglage personnelisé 26 Niveau Pk Batt
La lecture se termine lorsqu'on appuie une seconde fois sur le bouton d'enregistrement/de lecture d'un mémo vocal, quand l'enregistrement a été lu dans son intégralité ou que l'indicateur de la tension des piles se met à clignoter dans le panneau de contrôle. Ou encore lorsqu'on appuie sur l'un des boutons à l'arrière de l'appareil photo ou que l'on remet l'appareil photo sur le mode de prise de vue en pressant le bouton (écran ACL) de l'appareil photo, ou le déclencheur pour prendre des photos dans le sens vertical (portraits) sur le MB-D100.
Il n'est pas possible de dire un mémo vocal quand
- le zoom de lecture est en vigueur des photos sont prises ou enregistrées sur la carte mémoire
- le déclencheur est sollicité légèrement
- la pile est complètement déchargée
Effacement d'un message vocal
Effacement d'un mémo vocal au cours de la lecture Quand un mémo vocal est associé à la photo affichée sur l'écran ACL (les photos avec des mémos vocaux sont marquées d'un icône N), appuyer sur le bouton de l'appareil photo permet d'afficher une boite de dialogue demandant de choisir entre l'effacement à la fois de l'enregistrement et de la photo (Image(s) et Son), ou l'enregistrement seulement (Son seulement). Pour effacer à la fois l'enregistrement et la photo, mettez l'option Image(s) et Son en surbrillance et appuyez sur le bouton Si vous souhaitez seulement effacer l'enregistrement, mettez en surbrillance Son seulement et appuyez sur le bouton (Note qu'aucune option n'est disponible si vous pouvez effacer la photo sans l'enregistrement (Son uniquement).
bouton
bouton
Le menu effacer
Lors de l'effacement de photos à l'aide des options Effacer > Sélectionné ou Effacer > Tout dans le menu Lecture, les mémos vœux associés sont effacés également.
Important
Une fois effacés, les photos et les mémos vocaux ne peuvent être rétablis
Durant l'enregistrement
Lors de l'enregistrement d'un mémo vocal, le témoin d'enregistrement et de lecture devient orange et l'icône s'affiche dans l'écran ACL de l'appareil photo.
Après l'enregistrement
Lorsque l'enregistrement est terminé, le témoin d'enregistrement et de lecture s'éteint et l'icone D s'affiche dans l'écran ACL.
Témoin lumineux d'enregistrement et de lecture d'un mémo vocal
icone
Téléterminal à dix broches
Le MB-D100 est doté d'un téléterminal à dix broches (Objet 7 dans la Figure 1) qui permet de connecter les périphériques optionnels dédiés à la photographie automatique et télécommandée. Pour de plus amples informations, consultez la documentation livrée avec votre appareil photo ou le périphérique en question.
Les périphériques optionnels peuvent être reliés à l'aide de : - télécommandes MC-20, MC-22, et MC-30 - câbles prolongateurs MC-21 - câbles de connexion MC-23 - câbles d'alimentation MC-2 - jeu de télécommandes ML-2 et ML-3
Important
Lorsque vous n'utilisez pas le téléterminal à dix broches, veillez à replacer son capuchon (Objet 8 Figure 1)
Source d'alimentation
Un ou deux accus lithium EN-EL3 rechargeable(s) ou six piles alcaline ou lithium (AA) (celles contenant du nickel ne peuvent être utilisées).
- un étui MS-D100 (livré) nécessaire pour le piles LR6
Durée de vie des piles
Accu EN-EL3 (1) Environ 1600 Piles LR6 (AA) Environ 400 prises de vue Il se peut que le nombre de prises de vue soit moins important que celui indiqué ci-dessus en fonction de la marque de piles utilisée et la capacité de ces dernières.
Utilisation en cas de basse température
En cas de basse température extérieure (en-dessous de 10°C), la capacité des piles LRE (AA) à tendance à diminuer. Nous vous conseillons de conserver les piles au chaud avant de les utiliser, ou d'utiliser l'accumulateur EN-EL3.
Conditions d'essai
Temperature ambiente (20^), mode de prise de vue continu, mise au point automatique contin tau fuller d'image Mayenne, qualite d'imagine JPEG Basic, vitesse d'obturation 1/250s, déchencer sollicité légarement pendant trois secondes et mise au point passant de l'infini à la plage minimale trois fois lors de chaque prise de vue, après 6 prises de vues, écran ACL ajustévent peint cinq secondes et ensuite désective, répetition du cycle des que les systèmes de mesure de l'exposition sont désectifs, AF S 24-85 mm, f3/35-4,5 G avec utilisation de l'objetif.
Température ambiente 0-40℃(32-104°F) Dimensions approximatives (L× I× H) 145 × 70.5 × 105.5 mm
Environ. 210 g (sans les piles)
Les caractéristiques et l'aspect extérieur de l'appareil photo peuvent faire l'objet de modifications sans avis préalable.
