MODE D'EMPLOI MB-D10 NIKON
Notice for Customers in Canada CAUTION This Class B digital apparatus complies with En Canadian ICES-003. ATTENTION Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Poignée-alimentation MB-D10
Manuel d’utilisation
Mesures de précaution 2

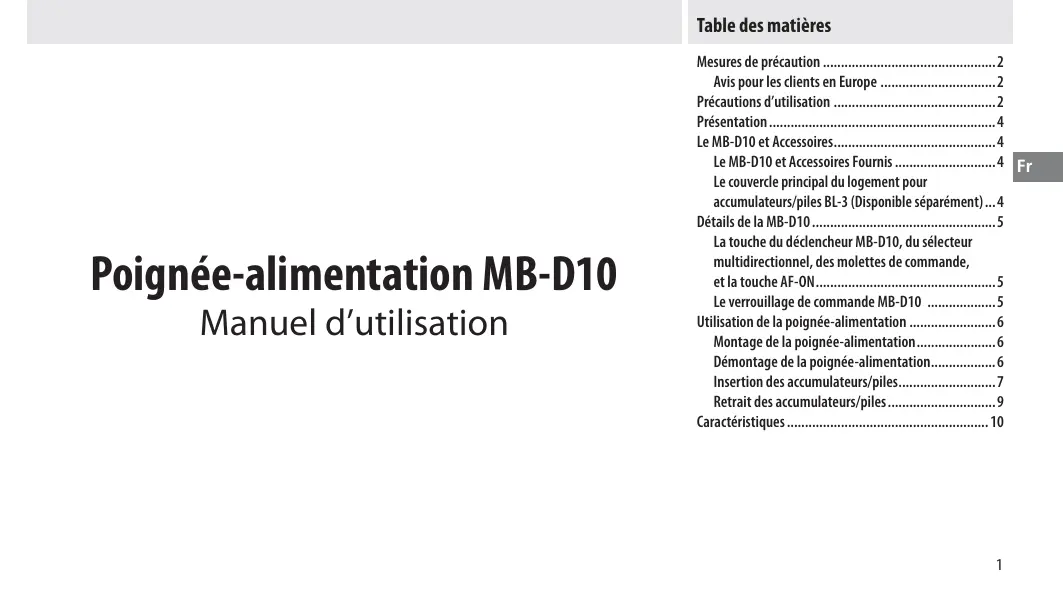

Avis pour les clients en Europe 2 Précautions d’utilisation 2 Présentation 4 Le MB-D10 et Accessoires4 Le MB-D10 et Accessoires Fournis 4 Fr Le couvercle principal du logement pour accumulateurs/piles BL-3 (Disponible séparément) ...4 Détails de la MB-D10 5 La touche du déclencheur MB-D10, du sélecteur multidirectionnel, des molettes de commande, et la touche AF-ON 5 Le verrouillage de commande MB-D10 5 Utilisation de la poignée-alimentation 6 Montage de la poignée-alimentation 6 Démontage de la poignée-alimentation6 Insertion des accumulateurs/piles7 Retrait des accumulateurs/piles 9 Caractéristiques 10
Mesures de précaution
Précautions d’utilisation
Afin de garantir le bon fonctionnement de l’appareil, lisez attentivement ce manuel avant d’utiliser le produit. Après en avoir pris connaissance, placez-le dans un endroit où il pourra être consulté par toutes les personnes qui utilisent le produit.
• Le MB-D10 s'utilise uniquement avec des appareils photo compatibles.
• Ne pas utiliser les piles et supports de piles nonrecommandés dans ce manuel. Le MB-D10 ne s’utilise pas avec les piles rechargeables EN-EL3a/ EN-EL3 Li-ion. • Le MB-D10 peut être utilisé avec le support de piles MS-40 AA pour le bloc-piles multipower MB-40, mais la performance sera déséquilibrée et le nombre de photographies pouvant être prises avec une chaîne simple de piles va chuter. • Pour éviter tout court-circuit dû au contact entre des objets métalliques et les contacts de l’alimentation, replacez le couvercle des contacts lorsque vous n’utilisez pas la MB-D10. • Lorsqu'un support de piles ou que le couvercle principal du logement pour accumulateurs/piles optionnel BL-3 est retiré du MB-D10, retirer les piles ou mettre le support ou le logement dans la boîte du support afin d’éviter les courtscircuits causés par le contact avec d’autres objets métalliques.
Fr Avis pour les clients en Europe
Ce symbole indique que ce produit doit être collecté séparément. Les mentions suivantes s’appliquent uniquement aux utilisateurs situés dans les pays européens : • Ce produit doit être recueilli séparément dans un point de collecte approprié. Il ne doit pas être jeté avec les déchets ménagers. • Pour plus d’informations, contactez votre revendeur ou les autorités locales chargées de la gestion des déchets.
• La lampe d'accès à la carte mémoire devrait s’allumer lorsque le MB-D10 est fixé ou retiré de l’appareil photo, mais il ne s’agit pas d’un dysfonctionnement.
• Si vous remarquez que de la fumée, une odeur ou un bruit inhabituel provient de la poignéealimentation, cessez immédiatement de l’utiliser. Après avoir retiré les accumulateurs ou les piles, portez le produit à un centre de service Nikon agréé pour le faire inspecter (veillez à ne pas vous brûler). • La MB-D10 ne comporte pas de commutateur marche-arrêt. Pour l’allumer ou l’éteindre, utilisez le commutateur marche-arrêt de l’appareil photo.
Avertissements à l’attention des utilisateurs américains
Federal Communications Commission (FCC) Radio Frequency Interference Statement Cet équipement a été testé et trouvé conforme aux limites définies pour les appareils numériques de classe B selon la partie 15 de la réglementation FCC. Ces limites assurent une protection raisonnable contre les interférences dangereuses lorsque l’équipement est utilisé en environnement rési• Connectez l’appareil photo à une prise reliée à dentiel. Cet équipement génère, utilise et peut un circuit différent de celui où est connecté le irradier des radiofréquences qui peuvent, en cas récepteur. d’une installation et d’une utilisation contraires aux • Consultez un revendeur ou un technicien radio/ instructions, provoquer des interférences néfastes télévision spécialisé. aux communications radio. Cependant, il n’existe aucune garantie que ce matériel ne provoquera AVERTISSEMENTS pas des interférences dans une installation partiModifications : Le FCC demande qu’il soit notifié à culière. Si ce matériel provoque effectivement des l’utilisateur que tout changement ou modification interférences préjudiciables à la réception radio sur cet appareil qui n’aurait pas été expressément ou télévisée, ce qui peut être déterminé en alluapprouvé par Nikon Corporation peut annuler mant et en éteignant le matériel, l’utilisateur est tout droit à l’utilisateur d’utiliser l’équipement. vivement encouragé à essayer de corriger ces inNikon Inc., terférences en ayant recours à une ou plusieurs des 1300 Walt Whitman Road, Melville, New York mesures suivantes : 11747-3064, U.S.A. • Réorientez ou repositionnez l’antenne de récepTél.: 631-547-4200 tion. • Augmentez la distance séparant l’équipement du récepteur.
Avertissements à l’attention des utilisateurs canadiens
ATTENTION Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. CAUTION This Class B digital apparatus complies with Fr Canadian ICES-003.
Nous vous remercions de l'achat d'une Poignéealimentation MB-D10 à utiliser avec les appareils photo numériques reflex un objectif Nikon qui mentionnent le MB-D10 comme un accessoire compatible dans le manuel de l’appareil photo. Le MB-D10 utilise une pile rechargeable EN-EL3e, Fr EN-EL4a, ou EN-EL4 ou huit piles AA (alcalines, Ni-MH, lithium, ou nickel-manganèse) et inclut une touche du déclencheur secondaire, une touche AFON, un sélecteur multidirectionnel, et une molette de commande secondaire pour prendre des photos en orientation portrait (“verticale”). Les options du menu de l’appareil permettent à l’utilisateur de choisir si sont utilisées d’abord les piles de l’appareil ou celles dans le MB-D10 ; se reporter au manuel de l’appareil pour plus de détails.
Le MB-D10 et Accessoires
Le MB-D10 et Accessoires Fournis Confirmer que les éléments suivants sont fournis avec le MB-D10 (piles sont vendues séparément).
Support MS-D10EN pour les piles EN-EL3e
Le MS-D10EN est inséré dans le MB-D10 à la livraison. Se reporter à “Insertion des accumulateurs/piles” pour obtenir des informations sur comment retirer le support des piles.
les piles AA Boîte du support
• Manuel d’utilisation
(ce manuel) Couvercle des contacts • Garantie
Le couvercle principal du logement pour accumulateurs/piles BL-3 (Disponible séparément)
Un couvercle principal du logement pour accumulateurs/piles BL-3 (disponible séparément) est requis lors de l’utilisation de piles EN-EL4a ou EN-EL4.
Un couvercle principal du logement pour accumulateurs/piles BL-3
Détails de la MB-D10 (figure A) q Couvercle des contacts w Support pour le couvercle principal des contacts de l’appareil e Contacts de couplage des signaux r Touche AFON t Molette de commande principale y Sélecteur multidirectionnel u Roue de montage i Une boucle du logement pour accumulateurs/piles o Un couvercle principal du logement pour accumulateurs/piles
!0 Logement pour accumulateurs/piles !1 Vis de montage !2 Contacts de l’alimentation !3 Déclencheur !4 Verrouillage de commande !5 Molette de commande secondaire !6 Filetage de fixation sur pied !7 Support MS-D10EN pour les piles EN-EL3e !8 Contacts de l’alimentation !9 Bornes d’alimentation (support de piles EN-EL3e) @0 Support MS-D10 pour les piles AA @1 Bornes d’alimentation (support de piles AA) @2 Le couvercle principal du logement pour accumulateurs/piles BL-3 (Disponible séparément)
La touche du déclencheur MB-D10, du sélecteur multidirectionnel, des molettes de commande, et la touche AF-ON Le MB-D10 est équipé d’une touche du déclencheur (Figure A- ), d’un sélecteur multidirectionnel (Figure A- ), d’une molette de commande principale (Figure A- ), d’une molette de sous-commande
(Figure A- ), et d’une touche AFON (Figure A- ) à utiliser pour prendre des photographies orientées à la verticale (“vertical,” ou portrait). Ces commandes remplissent les mêmes fonctions que les commandes correspondantes sur l’appareil et sont concernées par les modifications apportées aux options du Fr Menu des réglages personnalisés (Groupe a pour la commande AFON, Groupe f pour les autres commandes) qui ont une incidence sur ces mêmes commandes. Se reporter au manuel de l’appareil pour plus d’informations.
Le verrouillage de commande MB-D10
Le verrouillage de commande (Figure A- ) verrouille les commandes sur le MB-D10 afin d’éviter une utilisation maladroite. Avant d’utiliser ces commandes pour prendre des photographies orientées à la verticale (portrait), sélectionner ● pour relâcher le verrou comme indiqué à droite. Le verrouillage de commande n'est pas un interrupteur d’alimentation. Utiliser l’interrupteur d’alimentation pour allumer et éteindre l’appareil photo.
Utilisation de la poignée-alimentation
Montage de la poignée-alimentation
Démontage de la poignée-alimentation
Avant de monter la poignée-alimentation, assurez-vous que l’appareil photo est éteint et que le verrouillage de commande de la MB-D10 (figure A- ) est en position L (les illustrations représentent le
Pour retirer le MB-D10, éteindre l’appareil photo et régler le verrouillage de commande du MB-D10 sur L, puis relâcher la roue de fixation et retirer le MB-D10. Bien s’assurer de mettre le couvercle principal des contacts sur l’appareil et le couvercle des contacts sur le MB-D10 lorsque que le bloc-Piles n’est pas utilisé.
1 Retirer le couvercle des contacts (Figure A-
2 Les contacts du MB-D10 sont situés dans la base de l’appareil photo, où ils sont protégés par le couvercle principal des contacts. Retirer le couvercle des contacts comme indiqué dans la Figure B- et le mettre dans le support du couvercle principal des contacts situé sur le MB-D10 (Figure B- ).
3 Insérer le MB-D10 (Figure C), en maintenant la vis de montage du MB-D10 (C- ) alignée avec le filetage de fixation sur pied de l’appareil photo (C- ). Il n’est pas nécessaire de retirer les piles de l’appareil photo avant de connecter le MB-D10. Dans les réglages par défaut, les piles insérées dans l’appareil photo seront utilisées uniquement après l’épuisement des piles dans le MB-D10. L’option [Ordre d’alimentation] dans le menu des réglages perso. de l’appareil photo (Groupe d) peut être utilisée pour modifier l’ordre dans lequel les piles sont utilisées. Se reporter au manuel de l’appareil pour plus de détails. 4 Serrer la roue de fixation en la faisant tourner dans le sens indiqué par la flèche LOCK (Figure D).
Bien s'assurer de mettre le couvercle principal des contacts de l'appareil dans le support du couvercle principal des contacts afin d'éviter qu’il se relâche.
Des bagues allonges auto PB-6D et PK-13 sont requises pour utiliser le soufflet PB-6 avec la MB-D10.
Insertion des accumulateurs/piles
Le MB-D10 s'utilise avec un accumulateur li-ion rechargeable EN-EL3e, EN-EL4a, ou EN-EL4, ou avec huit piles AA. Un couvercle principal du logement pour accumulateurs/piles BL-3 (disponible séparément) est requis lors de l’utilisation d’une pile EN-EL4a ou EN-EL4. Avant l'insertion des piles, bien s'assurer que l'appareil est éteint et que le verrouillage de commande du MB-D10 est en position L. 1 Tourner la boucle du logement pour accumulateurs/piles du MB-D10 sur
et retirer le support de la batterie (Figure E).
2 Préparer les piles comme indiqué ci-dessous.
EN-EL3e : Aligner les encoches de la pile avec les parties saillantes du support MS-D10EN, insérer la pile avec la flèche (▲) sur la pile orientée vers les contacts d’alimentation du support de la pile (Figure F- ). Appuyer légèrement sur la pile vers le bas et la faire glisser dans le sens indiqué par la flèche jusqu’à ce que les contacts d’alimentation s’encliquètent en place (Figure F- ). EN-EL4a/EN-EL4 : Si le déclencheur de la pile situé sur le logement pour accumulateurs/piles optionnel BL-3 est positionné de manière à ce que la flèche ( ) soit visible, glisser la pile afin de couvrir la flèche (Figure G- ). Insérer les deux encoches sur la pile dans les fentes d’alignement du BL-3 (Figure G- ) et glisser le verrou de la pile BL-3 pour découvrir la flèche. AA : Mettre huit piles AA dans le support de piles du MS-D10 comme indiqué sur la Figure H, et s’assurer que les piles sont dans le bon sens. 3 Insérer la pile ou le support de la pile dans le MB-D10 et verrouiller le couvercle principal du logement pour accumulateurs/piles (Figure I). S’assurer que la pile ou le support de la pile est pleinement inséré(e) avant de tourner la boucle. 4 Allumer l’appareil photo et vérifier le niveau de la pile sur le panneau de commande ou le viseur. Si l’appareil ne se met pas sous tension, vérifier que la pile est insérée correctement.
Charge des accumulateurs/piles
Une option dans le Groupe L’appareil affiche le niveau de charge de la façon d du menu des réglages perso. de l’appareil photo suivante : peut être utilisée pour Piles EN-EL3e, EN-EL4a, et EN-EL4 modifier l’ordre dans lequel les piles sont utilisées. Écran de Lorsque l’appareil photo fait circuler l’alimentaViseur Description contrôle tion du MB-D10, une icône est affichée sur le Accumulateur(s) entièrement panneau de commande. — L chargé(s). Afin d’assurer que l’appaK reil photo montre le niveau Accumulateur(s) partielle— J de batterie correct lorsque ment déchargé(s). I des piles AA batteries sont Niveau de charge faible. Pré- utilisées, sélectionner l’opH d voyez un ou deux accumula- tion appropriée pour [Piles teurs de rechange. pour MB-D10] dans le menu des réglages perso. H d Accumulateur(s) déchargé(s). de l’appareil (Groupe d). Si une option incorrecte Déclencheur désactivé. (clignote) (clignote) est sélectionnée, l’appareil risque de ne pas fonctionner comme il convient. Piles AA Écran de contrôle
Niveau de charge faible. Prévoyez des piles de rechange. Piles déchargées. Déclen(clignote) (clignote) cheur désactivé.
Les informations concernant l’accumulateur (y compris le calibrage pour les piles EN-EL4a et EN-EL4) s’affichent dans le menu des réglages de l’appareil (la pile de l’appareil photo est listée sur la gauche, le MB-D10 sur la droite). Seul le niveau des piles est listé lorsque les piles AA batteries sont utilisés. Se reporter au manuel de l’appareil pour plus de détails.
Retirez les accumulateurs/piles lorsque vous n’utilisez pas la MB-D10.
Remarque : Les illustrations sur cette page concernent le D300.
Retrait des accumulateurs/piles
Veiller à ne pas faire chuter les piles, le support, ou le couvercle principal du logement pour accumulateurs/piles. 1 Tourner la boucle du logement pour accumulateurs/piles du MB-D10 sur
et retirer le support de la batterie (Figure E).
2 Retirer la pile ou les piles du support ou du couvercle principal du logement pour accumulateurs/piles.

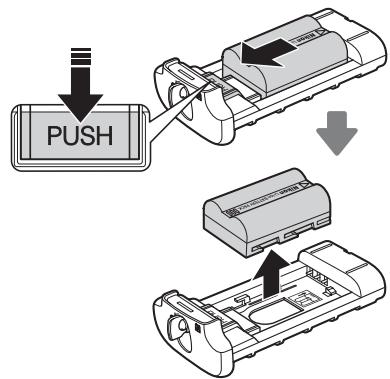

Piles AA En appuyant sur la touche PUSH, faire glisser la pile vers la touche. La pile peut ensuite être retirée comme indiquée.

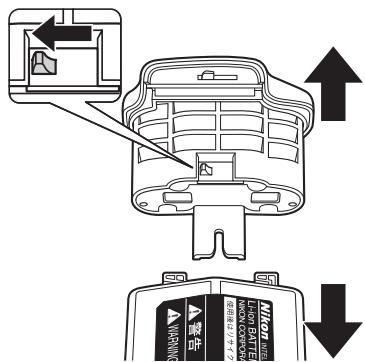

Glisser le déclencheur de la pile dans le sens indiqué par la flèche ( ) et retirer le couvercle principal du logement pour accumulateurs/piles.

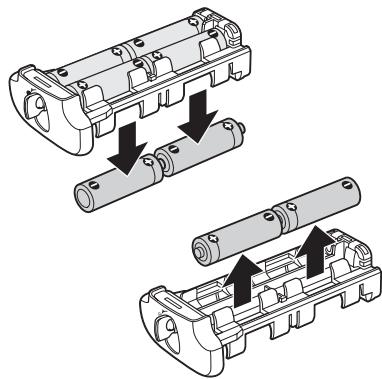

Retirer les piles comme indiqué. Veiller à ne pas faire chuter les piles en les retirant du support.
Température de fonctionnement
Dimensions (L × H × P) Poids
Un accumulateur li-ion rechargeable EN-EL3e, EN-EL4a, ou EN-EL4 ou encore huit piles AA LR6 alcalines, HR6 Ni-MH, FR6 lithium, ou ZR6 nickel-manganèse.
0 – 40 °C 150,5 × 52 × 75,5 mm environ Approximativement 290 g, avec le MS-D10EN mais sans compter les piles.
Les caractéristiques et la conception peuvent être modifiées sans préavis.
Piles EN-EL3e, EN-EL4a, et EN-EL4
Le fonctionnement des piles EN-EL3e, EN-EL4a, et EN-EL4 fait chuter à la température au-dessous de 10 °C. Bien s’assurer que la pile est pleinement chargée et garder une pile de rechange chaude à porter de main au cas ou un échange serait nécessaire. Les piles froides retrouvent quelque peu de leur puissance lorsqu’elles sont réchauffées. Piles AA A cause de leur capacité limitée, les piles AA LR6 alcalines et ZR6 nickel-manganèse devraient être utilisées uniquement lorsqu’une autre alternative n’est pas possible. L’utilisation n’est pas recommandée à basse température. En général, les piles AA ont moins de capacité lorsqu’elles sont utilisées sur le MB-D10 que d’autres sources d’alimentation ; les piles EN-EL3e, EN-EL4a, et EN-EL4 sont recommandées pour une meilleure performance. La capacité des piles AA batteries varie selon les conditions de fabrication et de stockage et peut s’avérer parfois extrêmement faible ; dans certains cas, les piles AA pourraient s’arrêter de fonctionner après leur date d’expiration. Remarquer que la capacité des piles AA pourrait chuter à des températures au-dessous de 20 °C. Seuil d'avance image par image Les piles AA EN-EL4a/EN-EL4 et AA supportent des seuils d'avance image par image plus importants que les EN-EL3e. Pour plus d'information sur les seuils d'avance image par image, voir le manuel de l'appareil.
