MB-D10 - Impugnatura per fotocamera NIKON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Grip per fotocamera
Marca	Nikon
Modello	MB-D10
Compatibilità	Fotocamere reflex digitali Nikon compatibili (es: D300, D700)
Dimensioni (L × A × P)	150,5 × 52 × 75,5 mm
Peso	Circa 290 g (con supporto MS-D10EN, senza batterie)
Alimentazione	Batteria ricaricabile Li-ion EN-EL3e, EN-EL4a o EN-EL4, o 8 pile AA (alcaline, Ni-MH, litio o nichel-manganese)
Temperatura di funzionamento	0 – 40 °C
Comandi integrati	Otturatore, pulsante AF-ON, selettore multidirezionale, ghiera di comando principale e secondaria
Blocco comandi	Interruttore di blocco (L/●) per evitare attivazioni accidentali
Accessori in dotazione	Supporto MS-D10EN (per EN-EL3e), supporto MS-D10 (per pile AA), custodia del supporto, coperchio dei contatti, manuale d'uso, garanzia
Parti opzionali	Alloggiamento per batterie BL-3 (per EN-EL4a/EL4), coperchio principale dell'alloggiamento BL-3
Montaggio	Fissaggio tramite vite di montaggio e rotella di serraggio; sostituzione del coperchio dei contatti della fotocamera
Ordine di alimentazione	Configurabile nel menu della fotocamera (prima le batterie del grip o della fotocamera)
Manutenzione	Rimuovere le batterie in caso di inutilizzo; sostituire il coperchio dei contatti per evitare cortocircuiti
Sicurezza	Non utilizzare batterie non raccomandate; interrompere immediatamente in caso di fumo, odore o rumore anomalo
Informazioni generali	Progettato per lo scatto in orientamento verticale (ritratto); l'uso con soffietto richiede anelli di prolunga

Domande frequenti - MB-D10 NIKON

Quali fotocamere sono compatibili con il grip Nikon MB-D10?

Il MB-D10 è compatibile con le reflex digitali Nikon che menzionano questo accessorio nel loro manuale, come la D300 e la D700. Consultate l'elenco di compatibilità nel manuale della vostra fotocamera.

Come montare il grip MB-D10 sulla fotocamera?

Spegnete la fotocamera e posizionate il blocco comandi su L. Rimuovete il coperchio dei contatti della fotocamera, inserite il MB-D10 allineando la vite di montaggio con la filettatura, quindi serrate la rotella di fissaggio in direzione LOCK.

Quali tipi di batterie posso utilizzare con il MB-D10?

Potete utilizzare una batteria ricaricabile EN-EL3e, EN-EL4a o EN-EL4, oppure otto pile AA (alcaline, Ni-MH, litio o nichel-manganese). Per le EN-EL4a/EL4 è necessario l'alloggiamento opzionale BL-3.

Come inserire le batterie nel MB-D10?

Ruotate l'anello dell'alloggiamento per batterie, rimuovete il supporto adatto (MS-D10EN per EN-EL3e, MS-D10 per pile AA). Inserite la/le batterie rispettando i riferimenti, quindi rimettete il supporto nel MB-D10 e bloccatelo.

Come utilizzare i comandi verticali del grip?

Il MB-D10 dispone di un otturatore, di un pulsante AF-ON, di un selettore multidirezionale e di ghiere di comando. Per attivarli, posizionate il blocco comandi su ● (sbloccato). Questi comandi funzionano come quelli della fotocamera.

Come configurare l'ordine di utilizzo delle batterie tra la fotocamera e il grip?

Nel menu delle impostazioni personalizzate della fotocamera (gruppo d), troverete l'opzione [Ordine di alimentazione]. Per impostazione predefinita, le batterie del grip vengono utilizzate per prime. Potete invertire quest'ordine se necessario.

Cosa fare se la fotocamera non si accende dopo aver montato il grip?

Verificate che le batterie siano inserite correttamente e che il supporto sia ben agganciato. Assicuratevi che il blocco comandi sia su L (posizione di alimentazione) e che la fotocamera sia accesa. Se il problema persiste, rimuovete e rimontate il grip.

Come pulire e mantenere il MB-D10?

Utilizzate un panno asciutto e morbido per pulire il grip. Evitate prodotti chimici. Quando il grip non viene utilizzato, rimettete il coperchio dei contatti e rimuovete le batterie per evitare cortocircuiti.

Quali sono le precauzioni di sicurezza importanti?

Utilizzate solo le batterie e i supporti raccomandati. Se notate fumo, odore o rumore insolito, interrompete immediatamente l'uso e rimuovete le batterie. Non cortocircuitate i contatti. Il grip non ha un interruttore; utilizzate quello della fotocamera.

Posso utilizzare il MB-D10 con un soffietto PB-6?

Sì, ma sono necessari anelli di prolunga PB-6D e PK-13 per fissare il soffietto al grip.

MANUALE UTENTE MB-D10 NIKON

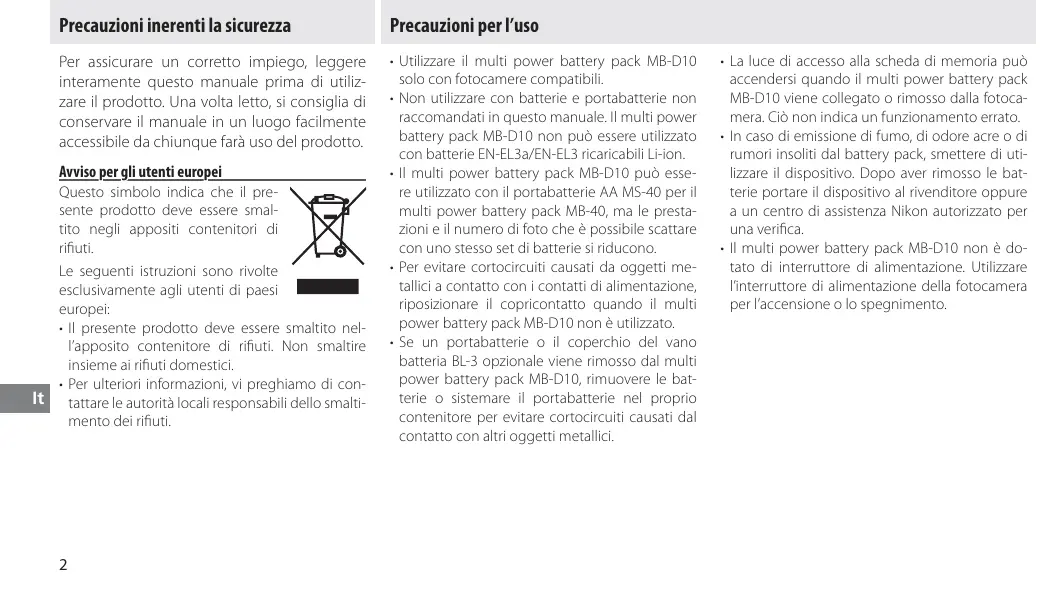

Precauzioni inerenti la sicurezza

Precauzioni inerenti la sicurezza 2 Avviso per gli utenti europei 2 Precauzioni per l'uso 2 Introduzione 3 Multi power battery pack MB-D10 e accessori 3 Multi power battery pack MB-D10 e accessori in dotazione 3 Coperchio del vano batteria BL-3 (disponibile separatamente) 3 Parti del multi power battery pack MB-D10 4 MB-D10 Pulsante di scatto, multiselettore, ghiere di dato e pulsante AF-ON 4 MB-D10 Blocco dei comandi 4 Utilizzo del battery pack 5 Collegamento del battery pack 5 Rimozione del battery pack 5 Inserimento delle batterie 6 Rimozione delle batterie 8 Caratteristiche 9

Precauzioni inerenti la sicurezza

Per assicurare un corretto impiego, leggere interamente questo manuale prima di utilizzare il prodotto. Una volta letto, si consiglia di conservare il manuale in un luogo facilmente accessibile a chiunque farà uso del prodotto.

Avviso per gli utenti europei

Questo simbolo indica che il presente prodotto deve essere smaltito negli appositi contenitori di rifiuti.

Le seguenti istruzioni sono rivolte esclusivamente agli utenti di paesi europei:

• Il presente prodotto deve essere smaltito nell'apposito contenitore di rifiuti. Non smaltire insieme ai rifiuti domestici.
• Per ulteriori informazioni, vi preghiamo di contattare le autorità locali responsabili dello smaltimento dei rifiuti.

Precauzioni per l'uso

• Utilizzare il multi power battery pack MB-D10 solo con fotocamere compatibili.
• Non utilizzare con batterie e portabatterie non raccomandati in questo manuale. Il multi power battery pack MB-D10 non può essere utilizzato con batterie EN-EL3a/EN-EL3 ricaricabili Li-ion.
• Il multi power battery pack MB-D10 può essere utilizzato con il portabatterie AA MS-40 per il multi power battery pack MB-40, ma le prestazioni e il numero di foto che è possibile scattare con uno stesso set di batterie si riducono.
• Per evitare cortocircuiti causati da oggetti metallici a contatto con i contatti di alimentazione, riposizionare il copricontatto quando il multi power battery pack MB-D10 non è utilizzato.
• Se un portabatterie o il coperchio del vano batteria BL-3 opzionale viene rimosso dal multi power battery pack MB-D10, rimuovere le batterie o sistemare il portabatterie nel proprio contenitore per evitare cortocircuiti causati dal contatto con altri oggetti metallici.
• La luce di accesso alla scheda di memoria può accendersi quando il multi power battery pack MB-D10 viene collegato o rimosso alla fotocamera. Ciò non indica un funzionamento errato.
• In caso di emissione di fumo, di odore acre o di rumori insoliti dal battery pack, smettere di utilizzare il dispositivo. Dopo aver rimosso le batterie, portare il dispositivo al rivenditore oppure a un centro di assistenza Nikon autorizzato per una verifica.
• Il multi power battery pack MB-D10 non è dotato di interruttore di alimentazione. Utilizzare l'interruttore di alimentazione della fotocamera per l'accensione o lo spegnimento.

Introduzione

Grazie per aver acquistato un multi power battery pack MB-D10 da utilizzare con tutte le fotocamere digitali Nikon reflex a obiettivo singolo che lo riportano come accessorio compatibile nel proprio manuale. Il multi power battery pack MB-D10 utilizza una batteria EN-EL3e, EN-EL4a o EN-EL4 ricaricabile oppure otto batterie di tipo AA (alcaline, Ni-MH, al litio o al nickel-manganese) e presenta un pulsante di scatto alternativo, un pulsante AF-ON, un multiselettore e ghiere di comando secondaria e principale per scattare foto con orientamento verticale. Le opzioni dei menu della fotocamera consentono di scegliere se utilizzare per prima la batteria della fotocamera o le batterie del multi power battery pack MB-D10. Per ulteriori informazioni, vedere il manuale della fotocamera.

Controllare che gli articoli elencati siano forniti in dotazione con il multi power battery pack MB-D10 (le batterie sono vendute separatamente).

MB-D10

Contenitore portabatterie

Il portabatterie MS-D10EN è inserito nel multi power battery pack MB-D10 al momento della spedizione. Vedere la sezione relativa all'inserimento delle batterie per informazioni su come rimuoverlo.

Copricontatto

• Manuale d'uso (questo manuale)
• Garanzia

Coperchio del vano batteria BL-3 (disponibile separatamente)

È necessario un coperchio per il vano batteria BL-3 (disponibile separatamente) se si utilizzano batterie EN-EL4a o EN-EL4.

Coperchio del vano batteria BL-3

① Copricontatto ② Alloggiamento per coperchio vano batteria ③ Contatti segnale ④ Pulsante AF-ON ⑤ Ghiera di lavoro principale ⑥ Multiselettore ⑦ Ruota di fissaggio ⑧ Coperchio vano batteria ⑨ Blocco vano batteria ⑩ Vano batteria ⑪ Vite di ancoraggio ⑫ Contatti di alimentazione ⑬ Pulsante di scatto ⑭ Blocco dei comandi ⑮ Ghiera di lavoro secondaria ⑯ Attacco cavalletto ⑰ Portabatterie MS-D10EN per batterie EN-EL3e ⑱ Contatti di alimentazione ⑲ Contatti di alimentazione (portabatterie EN-EL3e) ⑳ Portabatterie MS-D10 per batterie AA ㉑ Contatti di alimentazione (portabatterie AA) ㉒ Coperchio vano batteria BL-3 (disponibile separatamente)

MB-D10 Pulsante di scatto, multiselettore, ghiere di lavoro e pulsante AF-ON

Il multi power battery pack MB-D10 è dotato di un pulsante di scatto (Figura A-13), di un multiselettore (Figura A-6), di una ghiera di lavoro principale (Figura A-5), di una ghiera di lavoro secondaria (Figura A-15) e di un pulsante AF-ON (Figura A-4) da utilizzare quando si scattano foto con orientamento verticale. Questi comandi svolgono le stesse funzioni dei comandi corrispondenti sulla fotocamera e sono influenzati dalle modifiche alle opzioni delle impostazioni personalizzate (Gruppo a per il pulsante AF-ON, Gruppo f per gli altri controlli) che riguardano i controlli di questa fotocamera. Per ulteriori informazioni, vedere il manuale della fotocamera.

MB-D10 Blocco dei comandi

Il blocco dei comandi (Figura A-14) consente di bloccare i comandi del multi power battery pack MB-D10 per impedirne l'uso accidentale. Prima di utilizzare questi comandi per scattare delle foto con orientamento verticale, selezionare ● per rilasciare il blocco come mostrato a destra.

Il blocco dei comandi non è un interruttore di alimentazione. Per accendere e spegnere la fotocamera, utilizzare l'interruttore di alimentazione.

Utilizzo del battery pack

Collegamento del battery pack

Prima di collegare il battery pack, accertarsi che la fotocamera sia spenta e che il blocco dei comandi MB-D10 (Figura A-14) sia nella posizione L (le illustrazioni mostrano il modello D300).

1 Rimuovere il copricontatto (Figura A- ①) dal battery pack. 2 I contatti per il multi power battery pack MB-D10 si trovano sulla base della fotocamera, dove sono protetti da un copricontatto. Rimuovere quest'ultimo come indicato in Figura B- ① e inserirlo nell'apposito alloggiamento sul multi power battery pack MB-D10 (Figura B- ②). 3 Inserire il multi power battery pack MB-D10 (Figura C) facendo attenzione a tenere la vite di ancoraggio del battery pack MB-D10 (C-2) in linea con l'attacco cavalletto (C-1) della fotocamera. Non è necessario rimuovere la batteria dalla fotocamera prima di collegare il multi power battery pack MB-D10. Per impostazione predefinita, la batteria inserita nella fotocamera verrà utilizzata solo dopo che la batteria nel multi power battery pack MB-D10 si è esaurita. L'opzione [Ordine batterie] nel menu delle impostazioni personalizzate della fotocamera (Gruppo d) può essere utilizzata per cambiare l'ordine di utilizzo delle batterie. Per ulteriori informazioni, vedere il manuale della fotocamera. 4 Serrare la ruota di fissaggio ruotandola nella direzione indicata dalla freccia LOCK (BLOCCO) (Figura D).

Accertarsi che il coperchio dei contatti della fotocamera si trovi nell'apposito supporto per evitare perdite.

Se si utilizza il soffietto PB-6 con il battery pack MB-D10, è necessario utilizzare gli anelli di prolunga PB-6D e PK-13.

Rimozione del battery pack

Per rimuovere il multi power battery pack MB-D10, spegnere la fotocamera e posizionare il blocco dei comandi su di esso su L, poi allentare la ruota di fissaggio e rimuovere il battery pack MB-D10. Accertarsi di riposizionare il coperchio dei contatti sulla fotocamera e il copricontatto sul multi power battery pack MB-D10 quando quest'ultimo non viene utilizzato.

Inserimento delle batterie

Il multi power battery pack MB-D10 può essere utilizzato con una batteria ricaricabile Li-ion EN-EL3e, EN-EL4a o EN-EL4 oppure con otto batterie AA. È necessario un coperchio del vano batteria BL-3 (disponibile separatamente) se si utilizza una batteria EN-EL4a o EN-EL4.

Prima di inserire le batterie, accertarsi che la fotocamera sia spenta e che il blocco dei comandi del multi power battery pack MB-D10 si trovi sulla posizione L.

1 Ruotare il blocco del vano batteria del multi power battery pack MB-D10 su e rimuovere il portabatterie (Figura E).

2 Preparare le batterie come descritto in basso.

EN-EL3e: inserire la batteria in modo che corrisponda alla scanalatura sul portabatterie MS-D10EN, inserire la batteria con la freccia (▲) rivolta verso i contatti di alimentazione del portabatterie (Figura F-①). Premere la batteria delicatamente verso il basso e farla scivolare nella direzione della freccia fino a quando i contatti di alimentazione non risultano inseriti correttamente (Figura F-②).

EN-EL4a/EN-EL4: se lo sgancio batteria sul coperchio del vano batteria BL-3 opzionale è posizionato in modo che la freccia (↓) sia visibile, far scivolare lo sgancio batteria in modo da coprire la freccia (Figura G-①). Inserire le due proiezioni sulla batteria negli slot corrispondenti sul BL-3 (Figura G-②) e far scivolare lo sgancio del blocco batteria BL-3 per rivelare la freccia.

AA: collocare tutte le batterie AA nel portabatterie MS-D10 come mostrato in Figura H, accertandosi che le batterie abbiano l'orientamento corretto.

3 Inserire la batteria o il portabatterie nel multi power battery pack MB-D10 e bloccare il coperchio del vano batteria (Figura I). Accertarsi che la batteria o il portabatterie sia inserito completamente prima di spostare il blocco. 4 Accendere la fotocamera e controllare il livello della batteria sul pannello di controllo o nel mirino. Se la fotocamera non si accende, verificare che la batteria sia inserita correttamente.

Livello della batteria

La fotocamera consente di visualizzare il livello della batteria nel modo indicato di seguito:

Batterie EN-EL3e, EN-EL4a e EN-EL4

Pannello di controllo	Mirino	Descrizione
	—	Batteria carica.
	—	Batteria parzialmente scarica.
		Livello batteria basso.Prepare la batteria di riserva.
(lampeggia)	(lampeggia)	Batteria esaurita. Scatto disattivato.

Batterie AA

Pannello di controllo	Mirino	Descrizione
	—	Carica residua.
		Livillo batterie basso.Prepare la batteria di riserva.
(lampeggia)	(lampeggia)	Batterie esaurite. Scatto disattivato.

Un'opzione del gruppo d nel menu delle impostazioni personalizzate. Se viene utilizzata per cancellare l'ordine di utilizzo quando la fotocamera è alimentata con il battery pack MB-D10, l'icona B appare sul pannello di controllo.

Per garantire che la fotocamera mostri il livello corretto della batteria quando si utilizzano batterie AA, scegliere l'opzione adatta per [Tipo di batte

rie nell'MB-D10] nel menu delle impostazioni personalizzate (Gruppo d). Se non viene selezionata l'opzione corretta, la fotocamera può non funzionare come previsto.

Opzione	Tipodi Batteria
ΩLR6 LR6 (Alcaline AA)	AA alcalina (LR6)
ΩNiMH HR6 (Ni-MH AA)	AA NiMH (HR6)
ΩFR6 FR6 (Litio AA)	AA Li-ion (FR6)
ΩZR6 ZR6 (Ni-Mn AA)	AA al nickel-manganese (ZR6)

Rimuovere le batterie quando il multi power battery pack MB-D10 non è utilizzato.

Info Batteria

Le informazioni relative alla batteria (incluse le informazioni sulla calibratura delle batterie EN-EL4a e EN-EL4) possono essere visualizzate dal menu impostazioni

della fotocamera (la batteria della fotocamera è riportata sulla sinistra, il battery pack MB-D10 sulla destra). Se si utilizzano batterie AA, viene riportato solo il livello delle batterie. Per ulteriori informazioni, vedere il manuale della fotocamera.

Note: Le illustrazioni in questa pagina sono state realizzate con il modello D300.

Rimozione delle batterie

Fare attenzione a non lasciar cadere le batterie, il portabatterie o il coperchio del vano batteria opzionale.

1. Ruotare il blocco del vano batteria del multi power battery pack MB-D10 e rimuovere il portabatterie (Figura E). 2. Rimuovere la batteria o le batterie dal portabatterie o dal coperchio del vano batteria opzionale.

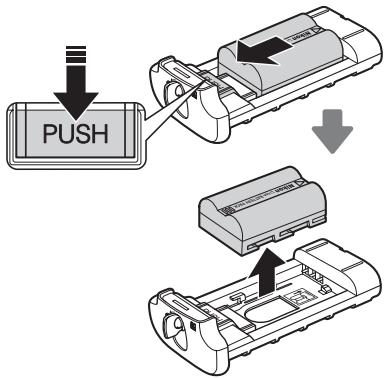

EN-EL3e

Tenendo premuto il pulsante PUSH (SPINGI) del portabatterie, far scivolare la batteria verso il pulsante. Rimuovere la batteria come indicato.

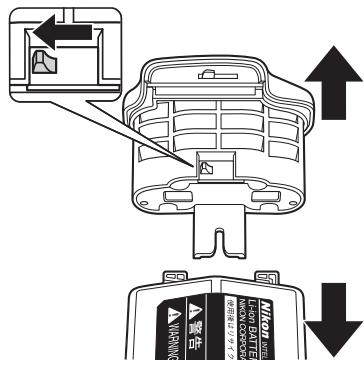

EN-EL4a/EN-EL4

Far scivolare lo sgancio batteria nella direzione indicata dalla freccia (◀) e rimuovere il coperchio del vano batteria.

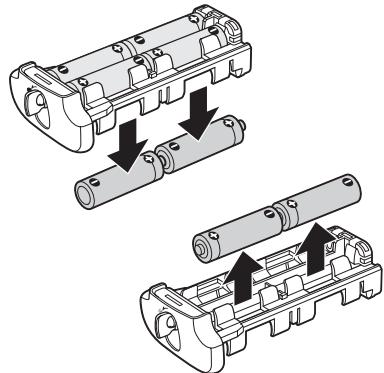

Batterie AA

Rimuovere le batterie come indicato. Fare attenzione a non lasciar cadere le batterie quando le si rimuove dal portabatterie.

Caratteristiche

Fonte di alimentazione	Una batteria Li-ion ricaricabile EN-EL3e, EN-EL4a o EN-EL4 oppureotto bat- terie AA LR6 alcaline, HR6 Ni-MH, FR6 al litio o ZR6 al nickel-manganese
Temperatura di utilizzo	0°C – 40°C
Dimensioni (L × A × P)	Circa 150,5 × 52 × 75,5 mm
Peso	Circa 290 g, con MS-D10EN, alla Batterie

Le caratteristiche e il design sono soggetti a modifiche senza preavviso.

Batterie EN-EL3e, EN-EL4a e EN-EL4

Le prestazioni delle batterie EN-EL3e, EN-EL4a e EN-EL4 si riducono a temperature inferiori a circa 10°C. Accertarsi che la batteria sia completamente carica e tenere prima una batteria di riserva calda per sostituirla, se necessario. Le batterie fredde recuperano parte della carica quando vengono riscaldate.

Batterie AA

Data la loro limitata capacità, le batterie AA LR6 alcaline e ZR6 al nickel-manganese devono essere utilizzate solo se non vi sono alternative. L'uso alle basse temperature non è consigliato. In genere, le batterie AA hanno una capacità inferiore rispetto ad altre sorgenti di alimentazione se utilizzate nel multi power battery pack MB-D10; si consiglia di utilizzare batterie EN-EL3e, EN-EL4a e EN-EL4 per ottenere prestazioni ottimali.

La capacità delle batterie AA varia in base al produttore e alle condizioni di conservazione e, in alcuni casi, può essere estremamente bassa; in altri, le batterie AA possono smettere di funzionare prima della data di scadenza. Tenere presente che la capacità delle batterie AA può ridursi a temperature inferiori a 20°C .

Velocità di avanzamento dei fotogrammi

Le batterie EN-EL4a/EN-EL4 e AA supportano velocità di avanzamento dei fotogrammi più alte rispetto alle batterie EN-EL3e. Per ulteriori informazioni in merito, vedere il manuale della fotocamera.
