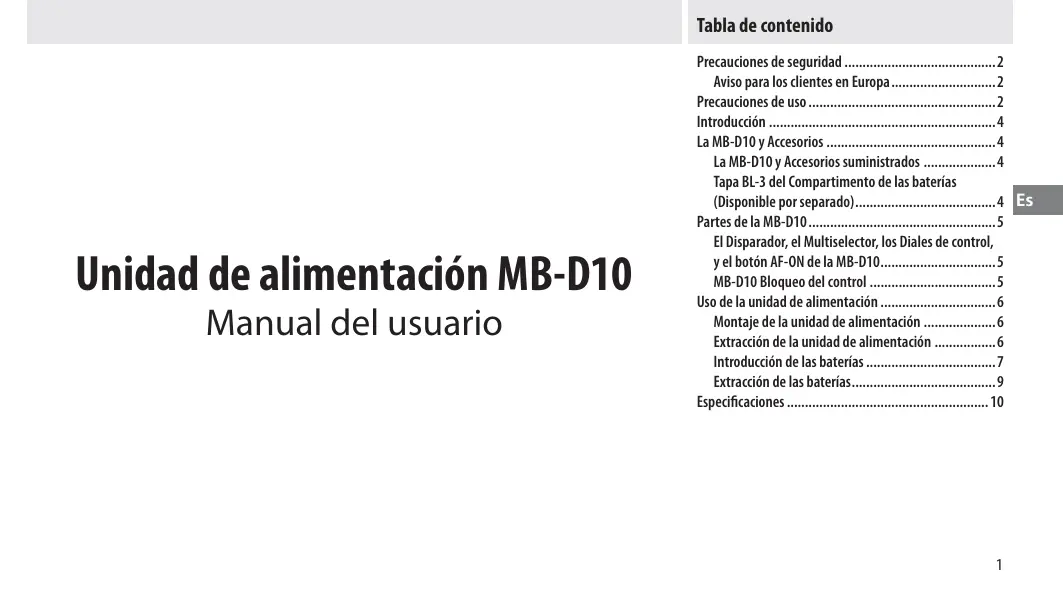

Unidad de alimentación MB-D10
Manual del usuario
Precauciones de seguridad 2
Aviso para los clientes en Europa 2
Precauciones de uso 2
Introducción 4
La MB-D10 y Accesorios 4
La MB-D10 y Accesorios suministrados 4
Tapa BL-3 del compartimento de las baterías
(Disponible por separado) 4
Partes de la MB-D10 5
El disparador, el multiselector, los diales de control,
y el botón AF-ON de la MB-D10. 5
MB-D10 Bloqueo del control 5
Uso de la unidad de alimentación 6
Montaje de la unidad de alimentación 6
Extracción de la unidad de alimentación 6
Introducción de las baterías 7
Extracción de las baterías 9
Especificaciones 10
Precauciones de seguridad
Para asegurar un uso correcto, lea completamente este manual antes de utilizar el producto. Después de leerlo, asegúrese de guardarlo en un lugar donde pueda consultarlo todas las personas que utilicen el producto.
Es
Aviso para los pacientes en Europa
Este símbolo indica que este producto se debe desechar por separado.
La nota siguiente corresponde únicamente a los usuarios de los países europeos:
- Este producto se ha diseñado para desecharlo por separado en un punto de recogida de residuos adecuado. No lo tire con la basura doméstica.
- Para obtener más información, puede ponerse en contacto con el vendedor o con las autoridades locales encargadas de la gestión de residuos.
Precauciones de uso
- La MB-D10 se debe utilizar solamente con cámaras compatibles.
- No la utilice con baterías ni portabaterías que no estén recomendadas en este manual. La MB-D10 no se puede usar con las baterías recargables de ion de litio EN-EL3a/EN-EL3.
- La MB-D10 se puede usar con el portabaterías AA MS-40 para la unidad de alimentación MB-40, pero el rendimiento no será igual y el número de fotografías que se pueda realizar con un solo juego de baterías será menor.
- Para evitar que los objetos metálicos originen un cortocircuito al entrar en contacto con los terminales, coloque la tapa de los contactos cuando no utilice la MB-D10.
- Cuando retire el portabaterías o quite la tapa del compartimento de las baterías BL-3 oficial de la MB-D10, quite las baterías o coloque el portabaterías o la tapa en el estuche para evitar que se produzcan cortocircuitos provocados por entrada en contacto con otros objetos metálicos.
- La lámpara de acceso de la tarjeta de memoria podría encenderse al insertar la MB-D10 o al quitarla de la cámara, pero esto no significa un mal funcionamiento.
- Si notara que la unidad de alimentación desprende humo o un ruido u olor inusuales, deje de utilizarla inmediatamente. Cuando haya retirado las baterías, lleve el dispositivo al vendedor o a un servicio técnico autorizado Nikon para su revisión.
- La MB-D10 no tiene interruptor de corriente. Utilice el interruptor de la cámara para encenderla o apagarla.
Avisos para los clientes de EE. UU.
Declaración de interferencias con radiofrecuencias de la Comisión Federal de Comunicaciones (FCC)
Este equipo ha sido probado y se ajusta a los límites establecidos para los aparatos digitales de la clase B, según la sección 15 de las normas de la FCC. Estos límites se han establecido para proporcionar una protección razonable contra interferencias peligrosas en instalaciones residenciales. Este equipo genera, utiliza y puede emitir radiofrecuencias, y si no se instala y utiliza como indican las instrucciones, puede causar interferencias en las comunicaciones por radio. Sin embargo, no se puede garantizar que no se produzcan interferencias en una instalación en concreto. Si este aparato causa interferencias en la recepción de la televisión o la radio, lo cual podría comprobarse encendiendo y apagando el equipo, se ruega al usuario que intente corregir las interferencias tomando alguna de las siguientes medidas:
- Reorientar o colocar en otro lugar la antena de recepción.
- Aumentar la separación entre el equipo y el aparato receptor.
- Conectar el equipo en un enchufe de un circuito diferente al que esté conectado el aparato receptor.
- Consultar al distribuidor o a un técnico experimentado de televisión/radio.
Nikon
MB-D10
Modificaciones: La FCC exige que se notifique al usuario que cualquier cambio o modificación realizado en este aparato que no haya sido aprobado expresamente por Nikon Corporation podría invalidar el derecho del usuario a utilizar el equipo.
Nikon Inc.,
Avisos para los pacientes de Canadá
PRECAUCIÓN
Este aparato digital de tipo B cumple con la norma canadiense ICES-003.
ATENCIÓN
Queremos agradecerle por haber comprado la unidad de alimentación MB-D10 para utilizarse con todas las cámaras digitales réflex de objetivo único Nikon que se encontrarán en la lista del MB-D10 como accesorio compatible en el manual de la cámara. La MB-D10 alberga la batería recargable EN-EL3e, EN-EL4a, o EN-EL4 u ocho baterías AA (alcalina, Ni-MH, litio, o níquel-manganeso) e incluye un disparador alterno, un botón AF-ON, un multiselector, y los diales de control principal y secundario para ayudar a tomar fotografías con orientación "alta" (retrato). Las opciones del menú de la cámara permiten al usuario seleccionar si se utiliza primero la batería de la cámara o las baterías en la MB-D10; consulte el manual de la cámara para más detalles.
La MB-D10 y accesorios
La MB-D10 y accesorios suministrados
Confirme que los siguientes artículos se hayan suministrado con la MB-D10 (las baterías se venden por separado).
MB-D10
Soporte MS-D10EN para baterías EN-EL3e
La MS-D10EN se encontrará ya insertada en la MB-D10 al momento del embarque. Consulte "Introducción de las baterías" para leer la información sobre cómo quitar el portabaterías.
Tapa de los contactos
- Manual del Nombre (este manual)
- Garantía
Tapa BL-3 del compartimento de las baterías (disponible por separado)
Se necesita una tapa BL-3 del compartimento de las baterías (disponible por separado) al utilizar las baterías EN-EL4a o EN-EL4.
Tapa BL-3 del compartimento de las baterías
Partes de la MB-D10 (Figura A)
① Tapa de los contactos ② Soporte para la cubierta de contactos ③ Contactos de la cámara ④ Botón AF-ON ⑤ Dial de control principal ⑥ Multiselector ⑦ Rueda de fijación ⑧ Tapa del compartimento de las baterías ⑨ Pestillo del compartimento de las baterías ⑩ Compartimento de las baterías ⑪ Tornillo de montaje ⑫ Terminales de corriente ⑬ Disparador ⑭ Bloqueo del control ⑮ Dial de control secundario ⑯ Rosca para el trípode ⑰ Soporte MS-D10EN para baterías EN-EL3e ⑱ Terminales de corriente ⑲ Terminales de corriente (Portabaterías EN-EL3e) ⑳ Soporte MS-D10 para baterías AA ㉑ Terminales de corriente (Portabaterías AA) ㉒ Tapa BL-3 del compartimento de las baterías (disponible por separado)
El Disparador, el Multiselector, los Diales de control y el botón AF-ON de la MB-D10
La MB-D10 está equipada con un disparador (Figura A-13), un Multiselector (Figura A-6), un Dial de control principal (Figura A-5), un dial de control secundario (Figura A-15) y un botón AF-ON (Figura A-4) para utilizar al tomar fotografías en orientación vertical ("alta," o retrato). Estos controles tienen las mismas configuraciones que los controles correspondientes a la cámara y se ven afectados por los cambios en las opciones en el menú de ajustes personalizados (Grupo a para el botón AF-ON, Grupo f para los otros controles) que afectan estos controles de la cámara. Consulte el manual de la cámara para más información.
MB-D10 Bloqueo del control
El bloqueo de control (Figura A-14) bloquea los controles en la MB-D10 para prevenir un uso no intencionado. Antes de utilizar estos controles para tomar fotografías en orientación vertical (retrato), seleccione ● para liberar el bloqueo como se muestra a la derecha.
El bloqueo de control no es un interruptor de energía. Utilice el interruptor de alimentación para encender y apagar la cámara.
Uso de la unidad de alimentación
Montaje de la unidad de alimentación
Antes de montar la unidad de alimentación, asegúrese de que la cámara esté apagada y que el bloqueo del control de la MB-D10 (Figura A-14) esté en la posición L (la ilustración muestra la D300).
1 Retire la tapa de los contactos (Figura A-①) del paquete de baterías. 2 Los contactos para la MB-D10 se encuentran en la base de la cámara, donde están protegidos por una cubierta de contactos. Retire la tapa de contactos como se muestra en la Figura B-① y colóquela en el soporte de tapa de contactos en la MB-D10 (Figura B-②). 3 Inserte la MB-D10 (Figura C), manteniendo alineado el tornillo de montaje de la MB-D10 (C-2) con la rosca para el trípode de la cámara (C-1). No hay necesidad de quitar la batería de la cámara antes de conectar la MB-D10. En los ajustes predeterminados, la batería insertada en la cámara se utiliza solamente después de que se ha agotado la batería en la MB-D10. La opción [orden de baterías] en el menú de ajustes personalizados (Grupo d) se puede usar para cambiar el orden en el cual las baterías se van a utilizar. Consulte el manual de la cámara para más detalles. 4 Apriete la rueda de fijación girándola en la dirección que se muestra con la flecha LOCK (Figura D).
Asegúrese de colocar en su lugar la tapa de contactos de la cámara en el soporte de la tapa para evitar que se pierda.
Cuando se utilice el fuelle PB-6 con la MB-D10, se necesita el anillo de extensión automático PB-6D y PK-13.
Extracción de la unidad de alimentación
Para quitar la MB-D10, apague la cámara y establezca el bloqueo de control en la MB-D10 en L, después afloje la rueda de fijación y retire la MB-D10. Asegúrese de colocar la cubierta de contactos en la cámara y la tapa de contactos en la MB-D10 cuando el paquete de baterías no se utilice.
Introducción de las baterías
La MB-D10 puede utilizar con una batería recargable de ion de litio EN-EL3e, EN-EL4a o EN-EL4, u ocho baterías AA. Se necesita una tapa BL-3 del compartimento de las baterías (disponible por separado) al utilizar una batería EN-EL4a o EN-EL4.
Antes de insertar las baterías, asegúrese de que la cámara se encuentre apagada y de que el bloqueo de control de la MB-D10 se encuentre en la posición L.
1 Gire el pestillo del compartimento de las baterías de la MB-D10 y quite el portabaterías (Figura E). 2 Coloque las baterías como se describe a continuación.
EN-EL3e: Coincidiendo las hendiduras de la batería con las proyecciones en el soporte MS-D10EN, inserte la batería con la flecha (▲) en la batería hacia los terminales de corriente de la batería (Figura F-①). Presione ligeramente la batería hacia abajo y deslícela en la dirección de la flecha hasta que los terminales de corriente hagan clic (Figura F-②).
EN-EL4a/EN-EL4: Si la batería en la tapa BL-3 del compartimento de las baterías se encuentra posicionada de tal manera que sea visible la flecha (↓), deslice la batería para que cubra la flecha (Figura G-①). Inserte las dos proyecciones de la batería en las ranuras en la BL-3 (Figura G-②) y deslice el bloqueo de la batería BL-3 para ver la flecha.
AA: Coloque ocho baterías AA en el portabaterías MS-D10 como se muestra en la Figura H, asegurándose de que las baterías se encuentren en la orientación correcta.
3 Inserte la batería o el portabaterías en la MB-D10 y coloque la tapa del compartimento de las baterías (Figura I). Asegúrese de que la batería o el soporte esté completamente insertado antes de girar el pestillo. 4 Encienda la cámara y verifique el nivel de la batería en el panel de control o en el visor. Si no enciende la cámara, verifique que la batería esté correctamente insertada.
Nivel de la batería
La cámara muestra el nivel de la batería de la siguiente manera:
EN-EL3e, EN-EL4a y baterías EN-EL4
| Panel de control | Visor | Descripción |
| — | La batería está totalmente cargada. | |
| La batería está parcialmen-te descargada. | ||
| Batería agotándose. Prepare las baterías de repuesto. | ||
| (parpadea) | (parpadea) | Batería agotada. El dispa-rador está,inhabilitado. |
Baterías AA
| Panel de control | Visor | Descripción |
| (dblaz) | — | Carga restante. |
| (dblaz) | Baterías agotándose. Prepa- re las baterías de repuesto. | |
| (dblaz)(parpadea) | (dblaz)(parpadea) | Las baterías se han agotado. El disparador está inhabilitado. |
Se puede seleccionar una opción en el Grupo d en el menú de ajustes personalizados de la cámara para cambiar el orden en las baterías. Cuando la cámara está en la MB-D10, se muestra un indicador de control.
Para asegurarse de que la cámara muestra el nivel correcto de la batería al utilizar baterías AA, seleccione la opción adecuada para [Tipo de batería
de la MB-D10] en el menú de ajustes personalizados de la cámara (Grupo d). Si no se selecciona la opción correcta, la cámara no funcionará como se espera.
| Opión | Tipo de pila |
| ΩLR6 LR6 (AA alcalina) | Alcalina (LR6) AA |
| ΩNi-MH HR6 (AA Ni-MH) | NiMH (HR6) AA |
| ΩFR6 FR6 (AA litio) | Litio (FR6) AA |
| ΩZR6 ZR6 (AA Ni-Mn) | Níquel-manganeso (ZR6) AA |
Retire las baterías cuando no utilice la MB-D10.
Información de la batería
La información de la batería (incluyendo la información de calibración para las baterías EN-EL4a y EN-EL4) se puede visualizar desde el menú de configuración
de la cámara (la batería de la cámara se observa a la izquierda, la MB-D10 a la derecha). Solamente se observa el nivel de la batería cuando se utilizan baterías AA. Consulte el manual de la cámara para más detalles.
Nota: Las ilustraciones de esta página son de la D300.
Extracción de las baterías
Tenga cuidado de no dejar caer las baterías, el soporte o la tapa del compartimento de las baterías opcional.
1. Gire el pestillo del compartimento de las baterías de la MB-D10 y quite el portabaterías (Figura E). 2. Quite la batería o las baterías del portabaterías o la tapa del compartimento de las baterías opcional.
EN-EL3e

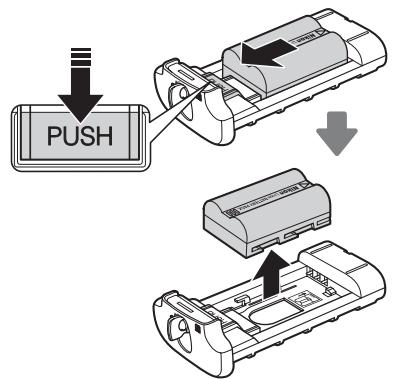

Al pulsar el botón PUSH, deslice la batería hacia el botón. La batería se puede quitar como se muestra.
EN-EL4a/EN-EL4

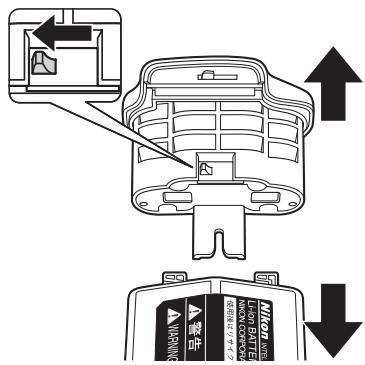

Deslice la batería en la dirección indicada por la flecha (A) y quite la tapa del compartimento de las baterías.
Baterías AA

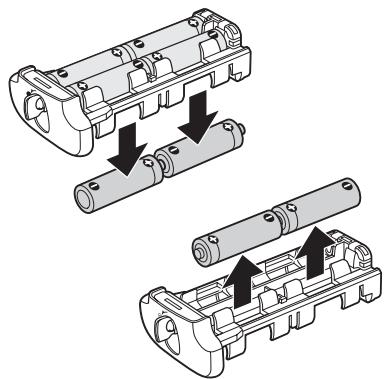

Quite las baterías como se muestra. Tenga cuidado de no dañar las baterías al quitarlas del portabaterías.
Especificaciones
| Fuente de alimentación | Una batería recargables de ion de litio EN-EL3e, EN-EL4a o EN-EL4; ocho baterías alcalinas LR6, de níquel-manganeso HR6, de litio FR6 o de níquel-manganeso ZR6 AA |
| Temperatura de funcionaerto | 0 – 40 °C |
| Dimensiones (an × al × pr) | 150,5 × 52 × 75,5 mm aprox. |
| Peso | Aproximamente 290 g, con MS-D10EN pero excluyendo las baterías |
Las especificaciones y el diseño pueden cambiar sin notificación previa.
EN-EL3e, EN-EL4a y baterías EN-EL4
El rendimiento de las baterías EN-EL3e, EN-EL4a y EN-EL4 disminuye a temperaturas inferiores a 10 °C. Asegúrese de que la batería está completamente cargada y mantenga lista una batería de repuesto a temperatura ambiente para cambiarla si es necesario. Las baterías frías recuperan algo de su carga al calentarlas.
Baterías AA
Debido a su capacidad limitada, las baterías AA LR6 alcalinas y ZR6 de níquel-manganeso deben utilizarse solamente cuando no tenga otra alternativa. El uso no es recomendado a bajas temperaturas. En general, las baterías AA tienen menos capacidad que otras fuentes de energía cuando se utilizan en la MB-D10; las baterías EN-EL3e, EN-EL4a y EN-EL4 se recomiendan para un mejor rendimiento.
La capacidad de las baterías AA depende de las condiciones de almacenamiento y puede ser extremadamente baja en algunas ocasiones; en algunos casos, las baterías AA podrían dejar de funcionar antes de la fecha de expiración. Tenga en cuenta que la capacidad de las baterías AA podría disminuir a temperaturas inferiores a 20°C.
Velocidad de avance de cuadro
Las baterías EN-EL4a/EN-EL4 y AA soportan mayores velocidades de avance que la EN-EL3e. Para más información, consulte el manual de la cámara.
