MB-D10 - Camera grip NIKON - Gratis gebruiksaanwijzing en handleiding

Type product	Grip voor camera
Merk	Nikon
Model	MB-D10
Compatibiliteit	Compatibele Nikon digitale reflexcamera's (bijv. D300, D700)
Afmetingen (L × H × D)	150,5 × 52 × 75,5 mm
Gewicht	Ongeveer 290 g (met MS-D10EN-houder, zonder batterijen)
Voeding	Li-ion accu EN-EL3e, EN-EL4a of EN-EL4, of 8 AA-batterijen (alkaline, Ni-MH, lithium of nikkel-mangaan)
Bedrijfstemperatuur	0 – 40 °C
Geïntegreerde bediening	Ontspanknop, AF-ON-knop, multi-keuzeschakelaar, hoofd- en secundaire instelwielen
Bedieningsvergrendeling	Vergrendelschakelaar (L/●) om onbedoelde activering te voorkomen
Meegeleverde accessoires	MS-D10EN-houder (voor EN-EL3e), MS-D10-houder (voor AA-batterijen), houderdoos, contactdeksel, gebruikershandleiding, garantie
Optionele onderdelen	Accu-compartiment BL-3 (voor EN-EL4a/EL4), hoofdkap van BL-3-compartiment
Montage	Bevestiging met montageschroef en spanwiel; vervanging van het contactdeksel van de camera
Voedingsvolgorde	Instelbaar in het cameramenu (eerst gripbatterijen of camerabatterijen)
Onderhoud	Verwijder de batterijen bij niet-gebruik; vervang het contactdeksel om kortsluiting te voorkomen
Veiligheid	Gebruik geen niet-aanbevolen batterijen; stop onmiddellijk bij rook, geur of abnormaal geluid
Algemene informatie	Ontworpen voor fotograferen in verticale richting (portret); gebruik met balg vereist verlengringen

Veelgestelde vragen - MB-D10 NIKON

Welke camera's zijn compatibel met de Nikon MB-D10 grip?

De MB-D10 is compatibel met Nikon digitale spiegelreflexcamera's die deze accessoire in hun handleiding vermelden, zoals de D300 en D700. Raadpleeg de compatibiliteitslijst in de handleiding van uw camera.

Hoe monteer ik de MB-D10 grip op de camera?

Schakel de camera uit en zet de bedieningsvergrendeling op L. Verwijder het contactdeksel van de camera, plaats de MB-D10 door de montageschroef uit te lijnen met de schroefdraad, draai vervolgens het bevestigingswiel in de richting LOCK.

Welke soorten batterijen kan ik gebruiken met de MB-D10?

U kunt een EN-EL3e, EN-EL4a of EN-EL4 accu gebruiken, of acht AA-batterijen (alkaline, Ni-MH, lithium of nikkel-mangaan). Voor EN-EL4a/EL4 is het optionele BL-3-compartiment vereist.

Hoe plaats ik de batterijen in de MB-D10?

Draai de lus van het batterijcompartiment, verwijder de juiste houder (MS-D10EN voor EN-EL3e, MS-D10 voor AA-batterijen). Plaats de batterij(en) volgens de markeringen, plaats de houder terug in de MB-D10 en vergrendel.

Hoe gebruik ik de verticale bediening van de grip?

De MB-D10 heeft een ontspanknop, een AF-ON-knop, een multi-keuzeschakelaar en instelwielen. Om ze te activeren, zet u de bedieningsvergrendeling op ● (ontgrendeld). Deze bediening werkt hetzelfde als die van de camera.

Hoe stel ik de volgorde van batterijgebruik in tussen de camera en de grip?

In het menu voor persoonlijke instellingen van de camera (groep d) vindt u de optie [Voedingsvolgorde]. Standaard worden de batterijen van de grip als eerste gebruikt. U kunt deze volgorde indien nodig omkeren.

Wat moet ik doen als de camera niet aangaat na het monteren van de grip?

Controleer of de batterijen correct zijn geplaatst en de houder goed vastzit. Zorg ervoor dat de bedieningsvergrendeling op L (voedingspositie) staat en dat de camera is ingeschakeld. Als het probleem aanhoudt, verwijder en monteer de grip opnieuw.

Hoe reinig en onderhoud ik de MB-D10?

Gebruik een droge, zachte doek om de grip te reinigen. Vermijd chemicaliën. Wanneer de grip niet wordt gebruikt, plaats het contactdeksel terug en verwijder de batterijen om kortsluiting te voorkomen.

Wat zijn de belangrijke veiligheidsmaatregelen?

Gebruik alleen aanbevolen batterijen en houders. Als u rook, een geur of ongebruikelijk geluid opmerkt, stop dan onmiddellijk met het gebruik en verwijder de batterijen. Kortsluit de contacten niet. De grip heeft geen schakelaar; gebruik die van de camera.

Kan ik de MB-D10 gebruiken met een balg PB-6?

Ja, maar verlengringen PB-6D en PK-13 zijn nodig om de balg aan de grip te bevestigen.

GEBRUIKSAANWIJZING MB-D10 NIKON

Veiligheidsmaatregelen 2

Mededeling voor Europese klanten 2

Voorzorgsmaatregelen voor gebruik 2

Inleiding 3

De MB-D10 en accessoires 3

De MB-D10 en meegeleverde accessoires 3

Het BL-3 deksel van batterijvak (apart verkrijgbaar) ...3

Onderdelen van de MB-D10 4

De MB-D10 ontspanknop, multi selector, instelschijven en AF-ON-knop 4

Het battery pack gebruiken 5

Het battery pack aansluiten 5

Het battery pack verwijderen 5

Batterijen plaatsen 6

De batterijen verwijderen 8

Specificaties 9

Veiligheidsmaatregelen

Om een goede werking te verzekeren, dient u deze handleiding goed door te nemen voordat u het product gebruikt. Bewaar deze handleiding na het lezen op een plek die zichtbaar is voor iedereen die het product gebruikt.

Mededeling voor Europese klanten

Dit pictogram geeft aan dat dit product via gescheiden inzameling moet worden afgevoerd.

Het volgende is alleen van toepassing op gebruikers in Europese landen:

• Dit product moet gescheiden van het overige afval worden ingeleverd bij een daarvoor bestemd inzamelingspunt. Gooi dit product niet weg als huishoudafval.
• Neem voor meer informatie contact op met de leverancier of de gemeentelijke reinigingsdienst.

Voorzorgsmaatregelen voor gebruik

• De MB-D10 is alleen bestemd voor gebruik met compatibele camera's.
• Gebruik het apparaat niet met batterijen of batterijhouders die niet in deze handleiding worden aanbevolen. Gebruik de MB-D10 niet met oplaadbare EN-EL3a/EN-EL3 Li-ion batterijen.
• De MB-D10 kan worden gebruikt met de batterijhouder MS-40 AA voor het MB-40 multi-power battery pack, maar dat hindert de prestaties en vermindert het aantal foto's dat genomen kan worden met een set batterijen.
• Om te voorkomen dat metalen voorwerpen de batterijcontacten raken en kortsluiting veroorzaken, dient u het afdekapje terug te plaatsen als de MB-D10 niet wordt gebruikt.
• Wanneer u een batterijhouder of het optionele deksel van het BL-3 batterijvak verwijdert van de MB-D10, verwijdert u de batterijen of bergt u de houder of het deksel op in het opbergzakje om te voorkomen dat metalen voorwerpen de batterijcontacten raken en kortsluiting veroorzaken.
• Het toegangslampje van de geheugenkaart kan oplichten wanneer de MB-D10 wordt bevestigd aan of verwijderd van de camera. Dat is geen storing.
• Als het battery pack rook of een ongewone geur afgeeft of een ongewoon geluid maakt, staakt u onmiddellijk het gebruik ervan. Verwijder de batterijen en breng het battery pack voor onderzoek aan de leverancier of een door Nikon goedgekeurde servicedienst.
• De MB-D10 is niet voorzien van een aan/uitschakelaar. Gebruik de hoofdschakelaar van de camera om het battery pack in of uit te schakelen.

Inleiding

Gefeliciteerd met de aanschaf van een MB-D10 multi-power battery pack voor gebruik met alle Nikon digitale spiegelreflexcamera's die in de handleiding de MB-D10 vermelden als een compatibel accessoire. De MB-D10 werkt op een EN-EL3e, EN-EL4a of EN-EL4 oplaadbare batterij of op AA-batterijen (alkaline, NiMH, lithium of nikkel-mangaan) en is voorzien van een extra ontspanknop, een AF-ON-knop, een multi selector, een hoofdinstelschijf en een secundaire instelschijf voor verticale (portret)opnamen. Met de opties in het menu van de camera kunt u aangeven of de batterij in de camera of de batterijen in de MB-D10 het eerst moeten worden gebruikt. Raadpleeg de handleiding van de camera voor details.

De MB-D10 en accessoires

De MB-D10 en meegeleverde accessoires

Controleer of de volgende items met de MB-D10 werden meegeleverd (batterijen worden apart verkocht).

MB-D10

MS-D10EN houder voor EN-EL3e-batterijen

MS-D10 houder voor AA-batterijen

Opbergzakje

De MB-D10 wordt geleverd met een geplaatste MS-D10EN. Raadpleeg 'Batterijen plaatsen' voor informatie over het verwijderen van de batterijhouder.

Afdekkapje

• Gebruikshandleiding (deze handleiding)
• Waarborg

Het BL-3 deksel van batterijvak (apart verkrijgbaar)

Een BL-3 deksel voor het batterijvak (apart verkrijgbaar) is vereist wanneer u EN-EL4a of EN-EL4 batterijen gebruikt.

BL-3 deksel van batterijvak

Onderdelen van de MB-D10 (figuur A)

① Afdekapje ② Houder voor contactdeksel van de camera ③ Signaalcontacten ④ AF-ON-knop ⑤ Hoofdinstelschijf ⑥ Multi selector ⑦ Bevestigingspen ⑧ Deksel van batterijvak ⑨ Vergrendeling batterijvak ⑩ Batterijvak ⑪ Bevestigingsschroef ⑫ Batterijcontacten ⑬ Ontspanknop ⑭ Bedieningsvergrendeling ⑮ Secundaire instelschijf ⑯ Statiefaansluiting ⑰ MS-D10EN houder voor EN-EL3e batterijen ⑱ Batterijcontacten ⑲ Batterijcontacten (EN-EL3e batterijhouder) ⑳ MS-D10 houder voor AA-batterijen ㉑ Batterijcontacten (AA batterijhouder) ㉒ BL-3 deksel van batterijvak (apart verkrijgbaar)

De MB-D10 ontspanknop, multi selector, instelschijven en AF-ON-knop

De MB-D10 is uitgerust met een ontspanknop (figuur A-13), multi selector (figuur A-6), hoofdinstelschijf (figuur A-5), secundaire instelschijf (figuur A-15) en AF-ON-knop (figuur A-4) waarmee u verticale (portret) opnamen kunt maken. Deze bedieningsknoppen hebben dezelfde functies als de overeenkomstige bedieningsknoppen op de camera en worden beïnvloed door wijzigingen in de opties van het cameramenu voor Persoonlijke Instellingen (Groep a voor de AF-ON-knop, Groep f voor andere bedieningsknoppen), die effect hebben op deze bedieningsknoppen van de camera. Raadpleeg de handleiding van de camera voor meer informatie.

MB-D10 Bedieningsvergrendeling

Met de bedieningsvergrendeling (figuur A-14) kunt u de bedieningsknoppen op de MB-D10 vergrendelen om onbedoeld gebruik ervan te voorkomen. Voordat u deze bedieningsknoppen gebruikt om verticale (portret)opnamen te maken, selecteert u ● om de vergrendeling op te heffen, zoals rechts wordt afgebeeld.

De bedieningsvergrendeling is geen aan/uitschakelaar. Gebruik de hoofdschakelaar van de camera om de camera in of uit te schakelen.

Het batterijpak gebruiken

Het batterijpak aansluiten

Controleer voordat u het batterijpak aansluit of de camera uit staat en of de bedieningsvergrendeling van de MB-D10 (figuur A-14) op de stand L staat (de afbeeldingen tonen de D300).

1. Verwijder het afdekkapje (figuur A-①) van het battery pack. 2. De contacten voor de MB-D10 bevinden zich in de onderkant van de camera, waar ze worden beschermd door een contactdeksel. Verwijder het contactdeksel zoals getoond in figuur B-① en plaats het in de houder voor het contactdeksel op de MB-D10 (figuur B-②). 3. Plaats de MB-D10 (figuur C) terwijl u de bevestigingsschroef van de MB-D10 (C-②) uitgelijnd houdt met de statiefaansluiting (C-①). U hoeft de batterij niet uit de camera te verwijderen voordat u de MB-D10 aansluit. Standaard wordt de batterij in de camera pas gebruikt nadat de batterij in de MB-D10 uitgeput is. De optie [Batterijvolgorde] in persoonlijke instelling (groep d) kan worden gebruikt om de volgorde te veranderen waarin de batterijen worden gebruikt. Raadpleeg de handleiding van de camera voor details. 4. Draai het bevestigingswiel aan door het wiel te draaien in de richting van de LOCK-pijl (figuur D).

Om te voorkomen dat u het contactdeksel van de camera verliest, plaatst u het in de daarvoor bestemde houder.

Voor gebruik van een PB-6 balg met de MB-D10 zijn de PB-6D en PK-13 automatische tussenringen vereist.

Het battery pack verwijderen

U verwijdert de MB-D10 door de camera uit te schakelen en de bedieningsvergrendeling op de MB-D10 op L te zetten. Draai vervolgens het bevestigingswiel los en verwijder de MB-D10. Zorg ervoor dat u het contactdeksel opnieuw op de camera plaatst en het afdekkapje op de MB-D10 wanneer u het battery pack niet gebruikt.

Batterijen plaatsen

De MB-D10 kan worden gebruikt met een oplaadbare EN-EL3e, EN-EL4a of EN-EL4 Li-ion-batterij of 8 AA-batterijen. Een BL-3 deksel voor het batterijvak (apart verkrijgbaar) is vereist wanneer u een EN-EL4a of EN-EL4 batterij gebruikt.

Controleer voordat u de batterijen plaatst of de camera uit staat en of de bedieningsvergrendeling van de MB-D10 op de stand L staat.

1. Draai de vergrendeling van het batterijvak van de MB-D10 los en verwijder de batterijhouder (figuur E). 2. Plaats de batterijen zoals hieronder wordt beschreven.

EN-EL3e: Lijn de inkepingen op de batterij uit met de vooruitstekende delen op de MS-D10EN-houder, plaats de batterij met de pijl (▲) van de batterij in de richting van de batterijcontacten van de batterijhouder (figuur F-①). Duw de batterij lichtjes naar beneden en schuif ze in de richting van de pijl tot de batterijcontacten op hun plaats klikken (figuur F-②).

EN-EL4a/EN-EL4: Wanneer de batterijontgrendeling op het optionele deksel van het BL-3 batterijvak zo is gepositioneerd dat de pijl zichtbaar is, verschuift u de batterijontgrendeling zodat de pijl wordt bedekt (figuur G-①). Breng de twee vooruitstekende delen op de batterij in de bijbehorende sleuven op de BL-3 (figuur G-②) en verschuif de batterijontgrendeling van de BL-3 zodat de pijl zichtbaar wordt.

AA: Plaats acht AA-batterijen in de batterijhouder van de MS-D10 zoals getoond in figuur H. Zorg ervoor dat de batterijpolen in de juiste richting worden geplaatst.

3 Plaats de batterij of batterijhouder in de MB-D10 en draai de vergrendeling van het batterijvak weer vast (figuur I). Zorg ervoor dat de batterij of houder volledig is ingebracht voordat u aan de vergrendeling draait. 4 Zet de camera aan en controleer het batterijniveau op het LCD-scherm of in de zoeker. Wanneer de camera niet kan worden ingeschakeld, controleert u of de batterij correct is geplaatst.

Batterijniveau

Het batterijniveau wordt als volgt weergegeven op de camera:

EN-EL3e, EN-EL4a en EN-EL4 batterijen

LCD-venster	Zoeker	Beschrijving
	—	Batterij volledig opge-laden.
	—	Batterij gedeeltekijk opgeladen.
		Batterij bijna leeg. Houd reservebatterijen gereed.
(knippert)	(knippert)	Batterij leeg. Ontspan-knopuitgeschakeld.

AA-batterijen

LCD-venster	Zoeker	Beschrijving
—	—	Resterende lading.
—	—	Batterijen bijna leeg. Houd reservebatterijen gereed.
— (knippert)	— (knippert)	Batterijen leeg. Ontspan- knopuitgeschakeld.

Een optie in groep d in het cameramenu voor Persoonlijke instellingen kan worden gebruikt om

de volgorde te veranderen waarin de batterijen worden gebruikt. Wanneer de camera van stroom wordt voorzien door de MB-D10, wordt een BP-pictogram in het LCD-scherm afgebeeld.

Als u er zeker van wilt zijn dat de camera het juiste batterijniveau weergeeft bij gebruik van AA-batterijen, dient u de juiste optie [MB-D10

batterijen] in Persoonlijke instellingen (groep d) in het cameramenu te kiezen. Als de juiste optie niet is geselecteerd, werkt de camera mogelijk niet zoals u verwacht.

Optie	Batterijtype
QLR6 LR6 (AA alkaline)	AA alkaline (LR6)
QN-MH HR6 (AA Ni-MH)	AA NiMH (HR6)
QFR6 FR6 (AA lithium)	AA lithium (FR6)
QZR6 ZR6 (AA Ni-Mn)	AA nikkel-mangaan (ZR6)

Verwijder de batterijen wanneer de MB-D10 niet wordt gebruikt.

Batterij-informatie

Batterij-informatie (inclusief kalibratie-informatie voor EN-EL4a en EN-EL4 batterijen) kan worden bekeken vanuit het setupmenu van

de camera (de batterij van de camera wordt links weergegeven, de batterij van de MB-D10 rechts). Wanneer AA-batterijen worden gebruikt, wordt alleen het batterijniveau weergegeven. Raadpleeg de handleiding van de camera voor details.

Opmerking: De afbeeldingen op deze pagina zijn van de D300.

De batterijen verwijderen

Zorg ervoor dat u de batterijen, de houder of het optionele deksel van het batterijvak niet laat vallen.

1. Draai de vergrendeling van het batterijvak van de MB-D10 waar en verwijder de batterijhouder (figuur E). 2. Verwijder de batterij of batterijen uit de houder of het optionele deksel van het batterijvak.

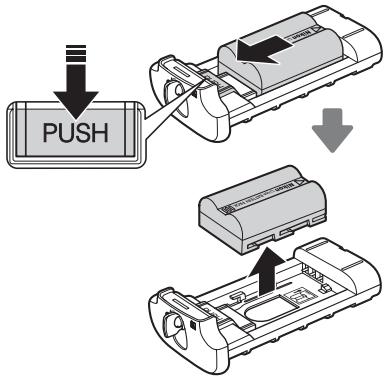

Terwijl u op de PUSH-knop van de houder duwt, schuift u de batterij in de richting van de knop. De batterij kan dan worden verwijderd zoals op de afbeelding.

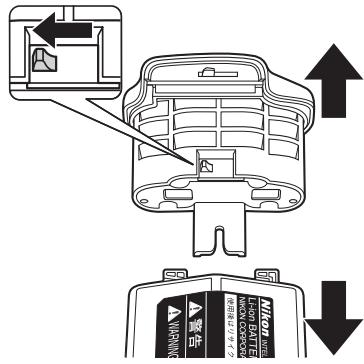

Schuif de batterijontgrendeling in de richting die wordt aangegeven door de pijl (1) en verwijder het deksel van het batterijvak.

AA-batterijen

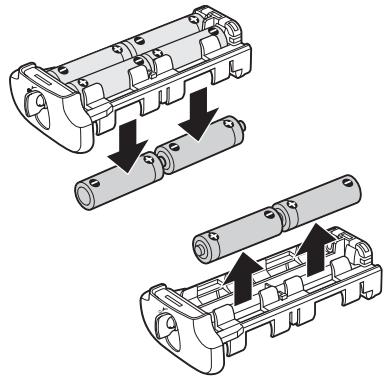

Verwijder de batterijen zoals getoond in de afbeelding. Pas op dat u de batterijen niet laat vallen wanneer u ze uit de houder verwijdert.

Specificaties

Voeding	Een oplaadbareEN-EL3e,EN-EL4a ofEN-EL4Li-ion-batterij ofachtLR6alkaline, HR6 NiMH, FR6 lithium of ZR6 nikkel-mangaan AA-batterijen
Gebruikstemperatuur	0 – 40 °C
Afmetingen (B × H × D)	Circa 150,5 × 52 × 75,5 mm
Gewicht	Circa 290 gram, inclusief MS-D10EN maar exclusief batterijen

Specificaties en ontwerp kunnen zonder voorafgaande aankondiging worden gewijzigd.

EN-EL3e, EN-EL4a en EN-EL4 batterijen

De prestaties van EN-EL3e, EN-EL4a en EN-EL4 batterijen nemen af bij temperaturen lager dan circa 10°C. Zorg dat de batterij volledig is opgeladen en houd een warme reservebatterij bij de hand, zodat u deze zo nodig kunt gebruiken. Koude batterijen krijgen een deel van hun lading terug wanneer ze opwarmen.

AA-batterijen

Vanwege hun beperkte capaciteit dienen LR6 alkaline en ZR6 nikkel-mangaan AA-batterijen alleen te worden gebruikt als er geen alternatief beschikbaar is. Het gebruik ervan wordt afgeraden bij lage temperaturen. In het algemeen hebben AA-batterijen een beperktere capaciteit in vergelijking met andere voedingsbronnen wanneer ze in de MB-D10 worden gebruikt; voor de beste prestaties worden dan ook EN-EL3e, EN-EL4a en EN-EL4 batterijen aanbevolen.

De capaciteit van AA-batterijen hangt af van het merk en de bewaaromstandigheden en is soms zeer laag. In sommige gevallen werken AA-batterijen niet meer nog voordat de houdbaarheidsdatum is verstreken. Let erop dat de capaciteit van AA-batterijen aanzienlijk kan afnemen bij temperaturen lager dan 20°C.

Framesnelheid

EN-EL4a/EN-EL4 en AA-batterijen ondersteunen hogere framesnelheden dan de EN-EL3e. Raadpleeg de handleiding van de camera voor meer informatie over framesnelheden.

Informatie over batterijen
