MB-D15 - Grip pour appareil photo NIKON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Grip pour appareil photo (poignée-alimentation)
Marque	Nikon
Modèle	MB-D15
Compatibilité	Appareils photo numériques Nikon compatibles (voir manuel de l'appareil)
Alimentation	Accumulateur Li-ion EN-EL15, 6 piles AA (alcalines, Ni-MH ou lithium), ou adaptateur secteur EH-5B avec connecteur EP-5B (optionnel)
Poids (avec MS-D14EN et EN-EL15)	Environ 340 g
Poids (avec MS-D14 et 6 piles AA)	Environ 395 g
Poids (avec MS-D14EN et EP-5B)	Environ 280 g
Poids (MS-D14EN seul)	Environ 255 g
Fonctions principales	Déclencheur, touche AE-L/AF-L, sélecteur multidirectionnel, molette principale et molette secondaire pour la prise de vue en cadrage vertical (portrait)
Accessoires fournis	Support MS-D14EN pour accumulateur EN-EL15, étui du support, manuel d'utilisation
Alimentation supplémentaire	Adaptateur secteur EH-5B avec connecteur EP-5B (optionnel)
Mise en marche	Utiliser le commutateur marche/arrêt de l'appareil photo ; le grip ne possède pas son propre interrupteur
Sécurité	Risque d'explosion si l'accumulateur est remplacé par un type incorrect ; ne pas jeter avec les déchets ménagers ; respecter les consignes de recyclage
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter l'humidité ; ne pas utiliser de solvants
Certifications	FCC Classe B, conforme à la norme NMB-003 du Canada

FOIRE AUX QUESTIONS - MB-D15 NIKON

Quels types de piles ou accumulateurs puis-je utiliser avec le grip MB-D15 ?

Vous pouvez utiliser un accumulateur Li-ion EN-EL15 ou six piles AA (alcalines, Ni-MH ou lithium). L'adaptateur secteur EH-5B avec connecteur EP-5B (optionnel) est également compatible.

Comment installer l'accumulateur EN-EL15 dans le grip ?

Insérez le support MS-D14EN dans le grip, puis placez l'accumulateur EN-EL15 dans le support en respectant l'orientation. Refermez le volet du logement et verrouillez-le. Consultez le manuel pour les détails.

Puis-je utiliser un adaptateur secteur avec le grip MB-D15 ?

Oui, vous pouvez utiliser l'adaptateur secteur EH-5B (optionnel) avec le connecteur d'alimentation EP-5B. Insérez le connecteur dans le support MS-D14EN comme indiqué dans le manuel.

Le grip MB-D15 est-il compatible avec tous les appareils Nikon ?

Non, il est compatible uniquement avec les appareils photo numériques Nikon pour lesquels il est signalé comme accessoire compatible dans leur manuel d'utilisation. Vérifiez la compatibilité avant l'achat.

Comment nettoyer le grip MB-D15 ?

Utilisez un chiffon sec et doux pour nettoyer le grip. Évitez l'humidité, les solvants et les produits abrasifs. Rangez-le dans un endroit sec.

Que faire si le grip ne fonctionne pas ?

Vérifiez que les piles ou l'accumulateur sont correctement insérés et chargés. Assurez-vous que le grip est bien fixé à l'appareil photo. Si le problème persiste, retirez les piles et inspectez le grip. Contactez un service agréé si nécessaire.

Le grip possède-t-il un interrupteur marche/arrêt ?

Non, le MB-D15 n'a pas de commutateur marche/arrêt. Utilisez l'interrupteur marche/arrêt de l'appareil photo pour allumer ou éteindre l'ensemble.

Comment retirer les piles du grip MB-D15 ?

Ouvrez le volet du logement, puis retirez le support MS-D14EN. Pour les piles AA, sortez-les délicatement. Pour l'accumulateur EN-EL15, appuyez sur la touche PUSH et faites glisser l'accumulateur vers l'extérieur.

Quels accessoires sont inclus avec le grip MB-D15 ?

Le grip est livré avec le support MS-D14EN pour accumulateur EN-EL15, un étui pour le support, et le manuel d'utilisation. Les piles, accumulateurs et adaptateurs sont vendus séparément.

Quelle est la différence entre les supports MS-D14EN et MS-D14 ?

Le MS-D14EN est conçu pour l'accumulateur EN-EL15, tandis que le MS-D14 est destiné aux six piles AA. Les deux supports sont interchangeables selon la source d'alimentation choisie.

MODE D'EMPLOI MB-D15 NIKON

Manuel d'utilisation

Manuel de l'utilisateur

Manuel de l'utilisateur

SA

NIKON CORPORATION

Imprimé en Chine

SB2K01(6B) 6MFC066B-01

---

D15

Société

Société

KCC-REI-NKR-MB-D15

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Précautions d'utilisation

Nous vous remercions d'avoir acheté la poignée-alimentation MB-D15 qui peut être utilisée avec tous les appareils photo numériques Nikon pour lesquels elle est signalée comme accessoire compatible dans leur manuel d'utilisation. La poignée MB-D15 fonctionne avec un accumulateur Li-Ion EN-EL15 ou six piles AA (alcalines, Ni-MH ou lithium), et inclut un déclencheur, une touche AE-L/AF-L, un sélecteur multidirectionnel, ainsi qu'une molette principale et une molette secondaire pour la prise de vue en cadrage vertical (portrait). Les options du menu de l'appareil photo permettent à l'utilisateur de décider si l'appareil photo fonctionne d'abord grâce à son accumulateur ou grâce à la MB-D15; se reporter au manuel de l'appareil pour plus de détails.

Mesures de précaution

Afin de garantir le bon fonctionnement de votre matériel, lisez attentivement ce manuel avant d'utiliser le produit. Ensuite, rangez-le dans un endroit où il pourra être consulté par tous ceux qui auraient à s'en servir.

Avis pour les clients en Europe

ATTENTION

ATTENTION : IL Y A UN RISQUE D'EXPLOSION SI L'ACCUMULATEUR EST REMPLACÉ PAR UN AUTRE DE TYPE INCORRECT. DÉBARASSEZ-VOUS DES ACCUMULATEURS USAGÉS EN SUIVANT LES CONSIGNES. Ce symbole signifie que ce produit doit être collecté séparément. Les mentions suivantes s'appliquent uniquement aux utilisateurs situés dans les pays européens :

collecte séparée. Les mentions suivantes s'appliquent uniquement aux utilisateurs situés dans les pays européens :

• Ce produit doit être déposé dans un point de collecte approprié.
• Il ne doit pas être jeté avec les déchets ménagers.
• Pour plus d'informations, contactez votre revendeur ou les autorités locales chargées de la gestion des déchets.

Avertissements

Cet équipement a été testé et trouvé conforme aux limites définies pour les appareils numériques de classe B selon la partie 15 de la législation FCC. Ces limites assurent une protection raisonnable contre les interférences dangereuses lorsque l'équipement

est utilisé en environnement résidentiel. Cet équipement génère, utilise et peut irradier des radiofréquences qui peuvent, en cas d'une installation et d'une utilisation contraires aux instructions, provoquer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que ce matériel ne provoquera pas des interférences dans une installation particulière. Si ce matériel provoque effectivement des interférences préjudiciables à la réception radio ou télévisée, ce qui peut être déterminé en allumant et en éteignant le matériel, l'utilisateur est vivement encouragé à essayer de corriger ces interférences en ayant recours à une ou plusieurs des mesures suivantes :

• Réorientez ou repositionnez l'antenne de réception.
• Augmentez la distance séparant l'équipement du récepteur.
• Connectez l'appareil photo à une prise reliée à un circuit différent de celui où est connecté le récepteur.
• Consultez un revendeur ou un technicien radio/télévision spécialisé.

AVERTISSEMENTS

Modifications : Le FCC demande qu'il soit signalé à l'utilisateur que tout changement ou modification sur ce produit qui n'aurait pas été expressément approuvé par Nikon Corporation peut annuler tout droit à l'utilisateur d'utiliser l'équipement.

Nikon Inc.,

Avertissements à l'attention des utilisateurs canadiens

ATTENTION : Cet appareil numérique de la classe B est conforme à la norme

NMB-003 du Canada. CAUTION

Précautions d'utilisation

• La MB-D15 s'utilise uniquement avec des appareils photo compatibles

N'utilisez pas des piles ou des accumulateurs ainsi que des supports pour piles ou accumulateurs non recommandés dans ce manuel.

Pour éviter tout court-circuit dû au contact entre des objets métalliques et les contacts de l'alimentation, replacez le cache-contacts lorsqu'on n'utilise pas la MB-D15.

• Lorsqu'un support pour piles ou accumulateurs est retiré de la MB-D15, enlevez les piles/accumulateurs ou mettez le support ou le cache-contacts dans l'étui du support afin d'éviter les courts-circuits causés par le contact avec d'autres objets métalliques.
• Le voyant d'accès à la carte mémoire peut s'allumer lorsque la MB-D15 est fixée ou retirée de l'appareil photo, mais il ne s'agit pas d'un dysfonctionnement.
• Si vous remarquez que de la fumée, une odeur ou un bruit inhabituel provient de la poignée-alimentation, cessez immédiatement de l'utiliser. Après avoir retiré l'accumulateur ou les piles, portez le produit à un centre de service Nikon agréé pour le faire inspecter (veillez à ne pas vous brûler).
• La MB-D15 ne comporte pas de commutateur marche-arrêt. Pour l'allumer ou l'éteindre, utilisez le commutateur marche-arrêt de l'appareil photo.

La MB-D15 et ses accessoires.

La MB-D15 et les accessoires fournis.

Vérifiez que les éléments suivants se trouvent bien avec votre MB-D15 (piles et accumulateurs vendus séparément).

Support MS-D14EN pour accumulateur EN-EL15

Étui du support

Manuel d'utilisation (ce manuel)

Le MS-D14EN est inséré dans la MB-D15 à la livraison. Se reporter à "Insertion des accumulateurs/piles" pour obtenir des informations sur le retrait du support pour accumulateur.

Utilisation d'un adaptateur secteur et d'un connecteur d'alimentation

L'adaptateur secteur EH-5b et le connecteur d'alimentation EP-5B (en option) fournissent une source d'alimentation stable lorsque vous utilisez l'appareil photo pendant des périodes prolongées. Pour utiliser un adaptateur secteur avec la poignée MB-D15, insérez le connecteur EP-5B dans le support ou accumulateur MB-D15 comme décrit dans le paragraphe « Le connecteur d'alimentation EP-5B » (ci-dessous), et branchez l'adaptateur EH-5b comme décrit dans la documentation fournie avec le connecteur EP-5B.

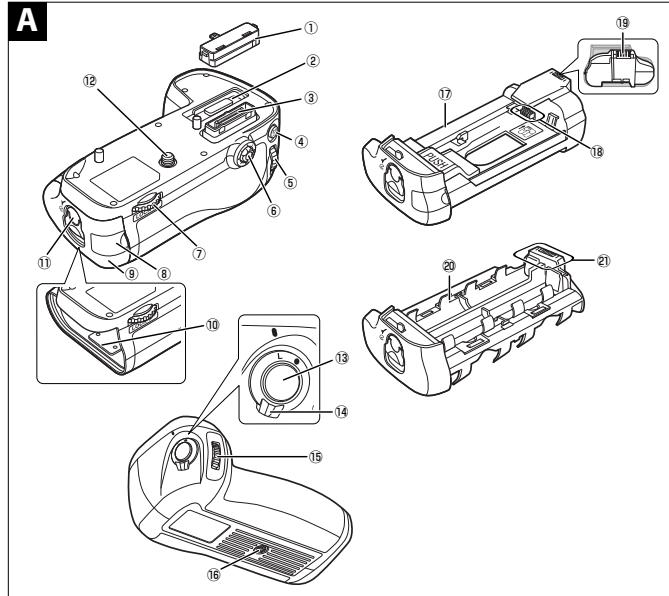

Descriptif de la MB-D15 (figure A)

1 Cache-contacts

5 Molette de commande principale

6 Sélecteur multidirectionnel

Molette de fixation

Support 3 : Insérez le pôle ou accumulateur dans la MB-D15 et verrouillez le volet du logement pour accumulateur/piles (Figure H). Vérifiez que le support pour piles

ou accumulateur est en place avant de tourner le loquet.

4 Mettez l'appareil photo sous tension et vérifiez le niveau de charge sur le panneau de contrôle ou dans le viseur.

N-EL15

D145

5-D14E

(D14)

#

ure A-13), d'un

ine molette de

oiette de com

Perso. (Groupe f) Retrait des acti

en dès. Se repo lations. Veillez à ne pas faire tomber les accumulateurs ou le support pour piles ou accumulateurs.

一

14 empêche

de la MB-D15.

re des photos

commandes

#

Assurez-vous que le village de com

Section L : La procédure pour refléter le connecteur d'alimentation sur les opérations EP-5B est la même que pour le EN-EL15.

la gôpree. sous l'appareil Ples AA : Retirez les pièces comme indiqué en veillant à ne pas les faire tomber.

contacts. Reti

Contacts de la

…

tant sa vis de la fonction sur

et blouez

ion dans la di

D) Il n'est pas.

appare

faut, l'appareil

Mettez l'appareil hors tension

Placez le sur L, puis

tournez dans

LOCK et retirez

lateur EN-EL15

s. vérifie que

commande de

e loque

B-D15 sur et

eur (Figure E).

me indiqué ci-

lateur avec les

férez l'accumu

orientée vers les 1

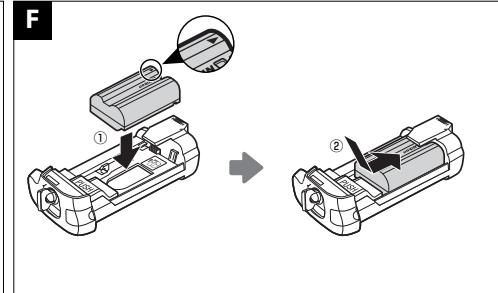

F. (1). Appuyez

glisser dans le

s contacts dali

(2).

Support MS-D14

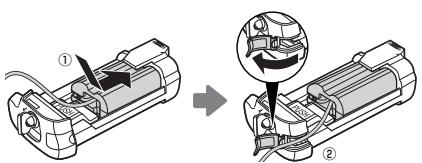

Le connecteur d'alimentation Li-3B Pour utiliser le connecteur d'alimentation

Pour laisser le connecteur d'alimentation, il ne doit pas être inséré dans le support pour accumulateur MS-D14EN. Positionnez la

flèche (▲) du connecteur vers les contacts d'alimentation du

support. Appuyez doucement sur le connecteur et faites-le glisser dans le sens de la flèche jusqu'à ce que les contacts d'alimentation

se trouvent dans le sens de la flèche jusqu'à ce que les contacts d'articulation s'équivalent en position (Figure 1-1). Ouvrez le volet

du connecteur d'alimentation du support et faites passer le

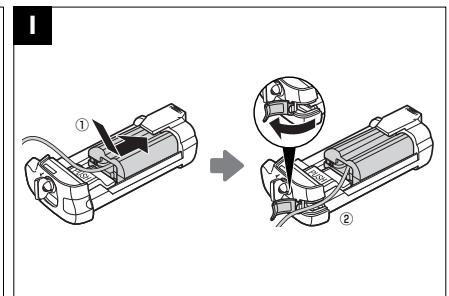

câble d'alimentation du EP-SB à travers l'ouverture (Figure I-(2)).

Retrait des accumulateurs/piles

Veillez à ne pas faire tomber les accumulateurs ou le support

1. Soulevez la MB-D15 en positionnant le couvercle du logement pour accumulateur/piles de la MB-D15 sur le

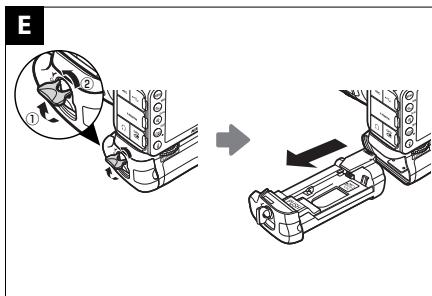

retirez le support pour piles ou accumulateur (Figure E).

2. Retirez l'accumulateur ou les piles

EN-EL15 : Tout en appuyant sur la touche PUSH, faites glisser

ser l'accumulateur vers elle. Vous pouvez ensuite retirer l'accumulateur comme sur l'illustration.

PUSH

La procédure pour fixer le connecteur d'alimentation EP-5B est la même que pour le EN-EL15.

Piles AA : Retirez les piles comme indiqué en veillant à ne

pas les faire tomber.

---

↓

Caractéristiques

Alimentation : Un accumulateur Li-ion EN-EL15, six piles AA

alcalines, Ni-MH ou lithium, ou encore un adaptateur secteur EH-5b (nécessitant le connecteur

EP-5B)

Poids : Environ 340 g avec le MS-D14EN et un accumulateur

EN-EL15

Environ 395 g avec le MS-D14 et six piles AA

disponibles auprès d'autres fournisseurs)

Environ 280 g avec le MS-D14EN et le connecteur

Adaptateur d'alimentation en option EP-3B : environ 255 g avec le MS-D14EN.

Environ 255 g avec le MS-D14.

Les caractéristiques et la conception peuvent être modifiées sans préavis.

températures inférieures à 10 °C. Assurez-vous que l'accumulateur

est entièrement rechargé et gardez au chaud un accumulateur

de rechange à portée de main au cas où il faudra

le remplacer. Les accumulateurs refroidis peuvent retrouver un ou deux degrés de capacité ou être affectés.

La puissance d'énergie dans les batteries.

En raison de la capacité limitée des piles alcalines AA, ne doivent pas

La capacité des piles AA varie selon les conditions de fabrication.

et de stockage et peut s'avérer parfois extrêmement faible ; il

peut arriver que les piles AA subissent une baisse de leur ca-

pacité ou cessent de fonctionner avant leur date d'expiration. Notez que la capacité des piles AA peut

Notez que la capacité des piles AA peut chuter temporairement à des températures inférieures à 20 °C. Leur utilisation n'est pas recommandée

à des températures inférieures à 20 °C. Leur utilisation n'est pas recommandée à basse température.

a base temperature.
