Origo 5100 - Cuisinière DOMETIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière à alcool non pressurisé
Marque	Dometic
Modèle	Origo 5100
Dimensions (diamètre x hauteur)	280 x 285 mm
Poids	2,5 kg
Alimentation	Alcool dénaturé ou alcool à combustion propre
Capacité du réservoir	1,2 L
Durée de combustion	Environ 5 heures
Puissance du brûleur	1500 W
Temps pour faire bouillir 1 L d'eau	15 minutes
Matériau principal	Acier inoxydable
Principe de fonctionnement	Absorption
Utilisation prévue	À bord de véhicules ou de bateaux (caravane, camping-car, bateau)
Fonctions	Réchaud ou appareil de cuisson
Sécurité	Ne pas couvrir ; utiliser uniquement de l'alcool dénaturé ; ne pas fumer ; extincteur classe A recommandé ; aération suffisante
Nettoyage	Nettoyer régulièrement ; éviter objets coupants ; éliminer graisse et huile
Pièces détachées disponibles	Réservoir (réf. 9103303994), brûleur, grille
Garantie	Selon conditions légales ; contacter la filiale ou le revendeur
Numéro d'article	9103303920

FOIRE AUX QUESTIONS - Origo 5100 DOMETIC

Quel type de combustible utiliser avec le réchaud Origo 5100 ?

Utilisez uniquement de l'alcool dénaturé ou de l'alcool à combustion propre. N'utilisez jamais d'essence, diesel, méthanol, propane ou allumeur de charbon de bois.

Comment remplir le réservoir du réchaud ?

Assurez-vous que le réchaud est refroidi. Retirez le couvercle, le brûleur et la grille. Tenez le réservoir à l'envers et remplissez-le d'alcool dénaturé jusqu'à un maximum de 1,2 L. Vérifiez le niveau en maintenant le réservoir verticalement pendant 20 secondes. Essuyez tout alcool renversé.

Comment allumer le réchaud Origo 5100 ?

Retirez le couvercle. Tirez le bouton de contrôle et tournez-le vers la gauche (ON). Placez un allume-gaz dans l'orifice d'allumage du brûleur et allumez. Retirez rapidement votre main dès que le brûleur s'allume.

Comment éteindre le réchaud ?

Tournez complètement le bouton de contrôle vers la droite (OFF) pour fermer le brûleur. Attendez environ cinq secondes, puis tournez le bouton vers la gauche (ON) pour vérifier que la flamme est éteinte. Enfin, tournez à nouveau vers la droite (OFF).

Peut-on utiliser le réchaud à l'intérieur ?

Oui, mais avec une aération suffisante. Avant de mettre en marche, assurez-vous que le lieu est bien ventilé pour éviter tout risque d'asphyxie.

Que faire si le brûleur s'allume puis s'éteint immédiatement ?

Si le réchaud n'est pas complètement refroidi, soufflez dans l'ouverture du brûleur pour dissiper la vapeur, puis réallumez comme décrit.

Comment nettoyer le réchaud ?

Nettoyez régulièrement avec des chiffons secs. N'utilisez pas d'objets coupants ou pointus. Éliminez soigneusement la graisse et l'huile qui adhèrent à l'appareil.

Quels accessoires sont disponibles pour le Origo 5100 ?

Un réservoir de rechange est disponible sous la référence 9103303994. D'autres pièces comme le brûleur et la grille peuvent être commandées auprès du fabricant ou du revendeur.

Quelle est la durée de combustion avec un réservoir plein ?

La durée de combustion est d'environ 5 heures à puissance maximale.

Quelles précautions de sécurité sont essentielles ?

Ne couvrez jamais le réchaud. Maintenez les substances inflammables à distance. Ne fumez pas pendant l'utilisation. Utilisez un extincteur classe A à portée de main. Portez des vêtements appropriés et ne laissez jamais l'appareil sans surveillance.

MODE D'EMPLOI Origo 5100 DOMETIC

Veuillez lire ce manuel attentivement avant de mettre l'appareil en service et conservez-le. En cas de cession du produit, veuillez le transmettre au nouvel acquéreur.

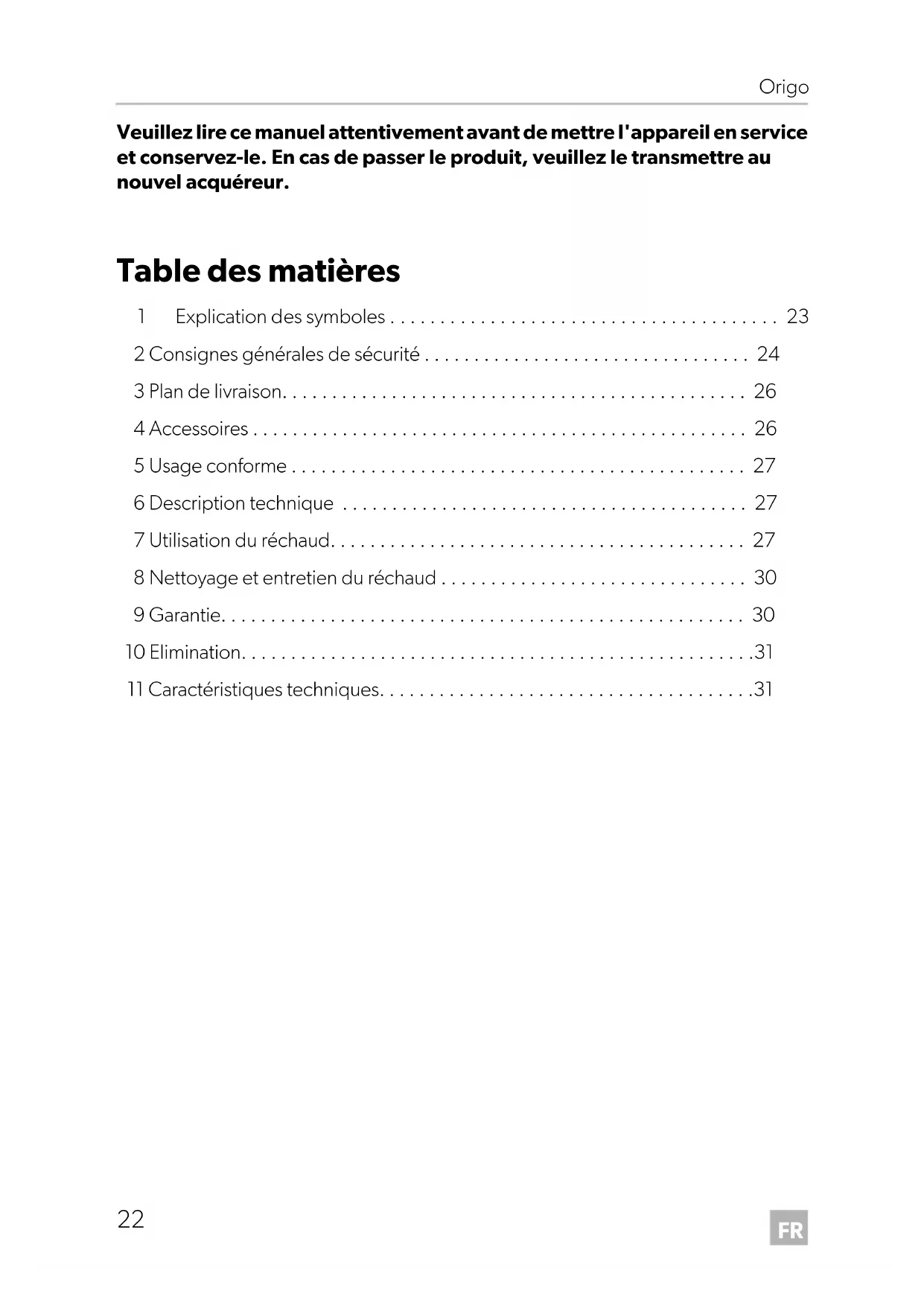

Table des matières

1 Explication des symboles 23 2 Consignes générales de sécurité 24 3 Plan de livraison 26 4 Accessoires 26 5 Usage conforme 27 6 Description technique 27 7 Utilisation du réchaud 27 8 Nettoyage et entretien du réchaud 30 9 Garantie 30 10 Élimination 31 11 Caractéristiques techniques 31

1 Explication des symboles

AVERTISSEMENT !

Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures.

ATTENTION !

Consigne de sécurité : le non-respect de ces consignes peut entraîner des blessures.

AVIS !

Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit.

REMARQUE

Informations complémentaires sur l'utilisation du produit.

2 Consignes générales de sécurité

Le fabricant décline toute responsabilité pour des dommages dans les cas suivants :

• des influences mécaniques ayant endommagé le matériel, des modifications apportées au produit sans autorisation explicite de la part du fabricant
• une utilisation différente de cette démarche dans la notice

2.1 Sécurité générale

AVERTISSEMENT !

Utiliser uniquement de l'alcool dénaturé ou de l'alcool à combustion propre. Ne pas employer d'autres combustibles tels que : essence, diesel, méthanol, propane ou allumeur de charbon de bois.

- Danger d'asphyxie !

Avant de mettre l'appareil en marche, s'assurer que le lieu d'utilisation est suffisamment aéré.

• Placer un extincteur de classe A (pour feux alimentés par alcool) à portée de main.

S'assurer que l'extincteur est vérifié régulièrement par un personnel qualifié.

• Ne laissez pas des personnes (enfants compris) incapables d'utiliser le produit de manière sûre, en raison de déficiences physiques, sensorielles ou mentales ou de leur manque d'expérience ou de connaissances, utiliser ce produit sans surveillance.

AVIS !

Utiliser le réchaud aux fins pour lesquelles il a été conçu.

2.2 Précautions de sécurité lors de la manipulation d'alcool dénaturé

AVERTISSEMENT !

• Maintenir à distance des appareils de chauffage et de cuisine, ainsi que des sources de lumière et de chaleur, toutes les substances inflammables. Garder l'alcool dans des récipients adéquats uniquement et à une distance suffisante du réchaud.
• Éliminer toutes les sources potentielles d'étincelles et de flammes de l'endroit où l'alcool est stocké ou transvasé.
• Le transvasement ou déversement d'alcool sur des objets très chauds peut causer de graves brûlures.
• L'alcool dénaturé brûle avec une flamme pratiquement invisible, ce qui peut causer de grands dommages avant même que le danger soit perçu.

AVIS !

• Nettoyer immédiatement tout alcool renversé afin d'éviter une combustion incontrôlée.
• Ne pas fumer durant la manipulation d'alcool ou l'exploitation du réchaud.
• Remplir le réservoir uniquement jusqu'à son niveau maximum. L'alcool se dilate dans le réservoir lorsqu'il est chauffé. Trop d'alcool peut causer une combustion incontrôlée à l'intérieur du réchaud.

2.3 Exploitation sûre de l'appareil

AVERTISSEMENT !

• Ne pas couvrir le réchaud.
• Porter des vêtements appropriés lors de l'exploitation du réchaud. Ne pas porter de vêtements pouvant s'enflammer.
• Retirer rapidement sa main dès que le brûleur s'allume.

AVIS !

• Laisser le réchaud refroidir à la température ambiante avant de le toucher avec les mains nues.
• Éviter la présence, dans la zone à proximité du réchaud et des composantes intérieures, de graisse, huile, substances alcoolisées, plastique ou tissus inflammables (par exemple, rideaux, serviettes, ustensiles de cuisine).
• Faire attention lorsque l'on chauffe de la graisse ou de l'huile. La graisse et l'huile peuvent s'enflammer lorsqu'elles sont exposées à des températures élevées.
• Utiliser des chiffons secs pour éviter la formation de vapeur. Ne pas utiliser de serviettes à la place des chiffons spéciaux de cuisine, car elles pourraient s'enflammer.
• Ne jamais laisser le réchaud sans surveillance pendant qu'il fonctionne. Les casseroles peuvent causer de la fumée et des incendies si elles débordent.
• Mettre le bouton de contrôle (fig. 1 5, page 3) des brûleurs sur arrêt avant de retirer la casserole.

3 Plan de livraison

• Réchaud
• Notice d'utilisation

4 Accessoires

Description N° d'article

Réservoir 9103303994

5 Usage courant

Le réchaud Origo 5100 est un réchaud à alcool non pressurisé conçu pour être utilisé à bord de véhicules ou de bateaux. Il peut être utilisé comme réchaud ou appareil de cuisson.

Le réchaud est composé d'acier inoxydable et fonctionne sur le principe d'absorption. Le réservoir a une capacité de 1,2 l. De l'alcool dénaturé ou à combustion propre est utilisé comme combustible.

L'alcool est absorbé par un matériau non inflammable dans le réservoir.

7 Utilisation

AVERTISSEMENT!

Le couvercle du dessus (fig. 1, page 3) et le conteneur extérieur (fig. 9, page 3) chauffent pendant l'utilisation. Les toucher peut causer de graves brûlures.

7.1 Remplissage d'alcool dénaturé (fig. 1, page 3)

AVERTISSEMENT !

Ne jamais verser de combustible dans les orifices des brûleurs. Ne pas remplir à proximité d'un feu ou d'une flamme nue. Le transvasement ou déversement d'alcool sur des objets très chauds peut causer de graves brûlures.

S'assurer que le réchaud s'est refroidi à température ambiante. Retirer le couvercle du dessus (1). Retirer le brûleur (4) du conteneur extérieur (9) en appuyant sur le ressort de verrouillage (10). Soulever la grille (3). Le réservoir (8), le brûleur (4) et la grille (3) se soulèvent d'un bloc et se désolidarisent du conteneur extérieur (9).

Retirer le réservoir de combustible (8) du brûleur (4) en appuyant sur le ressort (6). Vérifier l'ouverture du réservoir en contrôlant la présence de feu ou de lueur. Tenir le réservoir (8) à l'envers (fig. 2, page 3). Remplir d'alcool dénaturé au travers du treillis métallique par l'ouverture du réservoir (8).

La capacité maximale par réservoir ne doit pas dépasser 1,2 l.

Vérifier le niveau de combustible en renversant le réservoir (8) verticalement (fig. 3, page 4).

Le maintenir dans cette position pendant 20 s, pour s'assurer qu'il n'est pas trop rempli. De plus, en cas de surremplissage accidentel, il est ainsi possible de vider le surplus de combustible.

Le niveau maximal de combustible est atteint quand celui-ci est visible au fond de l'ouverture (fig. 3, page 4).

REMARQUE

Le réchaud fonctionne même si le réservoir n'est pas rempli au maximum de sa capacité.

Essuyer l'alcool potentiellement renversé à l'extérieur du réservoir (8). Fixer le brûleur (4) au réservoir de combustible (8).

Vérifier que les quatre ressorts (7) maintiennent le réservoir de combustible.

Placer l'ensemble réservoir (8), brûleur (4) et grille (3) dans le réchaud.

Vérifier que les ressorts de verrouillage (10) maintiennent cet ensemble.

7.2 Allumage du réchaud (fig. 1, page 3)

ATTENTION !

Retirer rapidement sa main dès que le brûleur s'allume.

▷ Retirer le couvercle du dessus (1). Pour ouvrir le brûleur (4), tirer le bouton de contrôle (5) et le tourner vers la gauche (ON). ▷ Placer un allume-gaz dans l'orifice d'allumage du brûleur (4) et allumer.

REMARQUE

Si le réchaud ne s'est pas encore refroidi depuis l'usage précédent, il est possible que le brûleur s'allume et s'éteigne immédiatement. Dans ce cas, souffler dans l'ouverture du brûleur afin de dissiper la vapeur. Ensuite, allumer le réchaud tel que décrit ci-dessus.

Ajuster la flamme de manière à ce qu'elle ne dépasse pas le bord de la casserole.

• Pour augmenter la chaleur, tourner le bouton de contrôle (5) vers la gauche (ON).
• Pour diminuer la chaleur, tourner le bouton de contrôle (5) vers la droite (OFF).

Si vous utilisez l'appareil comme réchaud

▷ Placer le couvercle du dessus (1) sur le conteneur extérieur (9). Vérifier que la lanière (2) est placée à l'extérieur du réchaud.

Si vous utilisez l'appareil comme appareil de cuisson

Ne pas utiliser le couvercle de dessus (1). Poser la casserole ou la poêle à même la grille (3).

7.3 Éteindre la flamme (fig. 1, page 3)

▸ Tourner complètement le bouton de contrôle (5) vers la droite (OFF). ✓ Le brûleur (4) est fermé. ▸ Attendre environ cinq secondes. ▸ Tourner complètement le bouton de contrôle (5) vers la gauche (ON) pour vous assurer que la flamme est éteinte. ✓ Le brûleur (4) est ouvert. ▸ Tourner complètement le bouton de contrôle (5) vers la droite (OFF). ✓ Le brûleur (4) est fermé.

8 Nettoyage et entretien du réchaud

AVIS !

Ne pas employer d'objets coupants ou pointus pour le nettoyage, car ils pourraient endommager l'appareil.

Nettoyer le réchaud régulièrement. En particulier, éliminer avec soin la graisse et l'huile qui y adhèrent.

9 Garantie

Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé.

Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie :

• une copie de la facture avec la date d'achat,
• le motif de la réclamation ou une description du dysfonctionnement.

10 Élimination

Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.

Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.

11 Caractéristiques techniques

	Orig05100
N° d'article : 9103303920
Durée de combustion : approx. 5 h
Puisance du brûleur : 1500 W
Durée pour faire bouillir 1 l d'eau : 15 min
Capacité du réservoir : 1,2 l
Dimensions (Ø x h) : 280 x 285 mm
Poids : 2,5 kg
