Origo 5100 - Liesi DOMETIC - Ilmainen käyttöohje ja opas

Tuotetyyppi	Painottamaton alkoholikeitin
Merkki	Dometic
Malli	Origo 5100
Mitat (halkaisija x korkeus)	280 x 285 mm
Paino	2,5 kg
Polttoaine	Denaturoitu alkoholi tai puhdasta palava alkoholi
Säiliön tilavuus	1,2 L
Paloaika	Noin 5 tuntia
Polttimen teho	1500 W
Aika keittää 1 L vettä	15 minuuttia
Päämateriaali	Ruostumaton teräs
Toimintaperiaate	Imeytys
Käyttötarkoitus	Ajoneuvoissa tai veneissä (asuntovaunu, matkailuauto, vene)
Toiminnot	Keittolevy tai keittolaite
Turvallisuus	Älä peitä; käytä vain denaturoitua alkoholia; älä tupakoi; luokan A sammutin suositeltava; riittävä ilmanvaihto
Puhdistus	Puhdista säännöllisesti; vältä teräviä esineitä; poista rasva ja öljy
Varaosat saatavilla	Säiliö (viite 9103303994), poltin, ritilä
Takuu	Lain mukaiset ehdot; ota yhteys tytäryhtiöön tai jälleenmyyjään
Tuotenumero	9103303920

Usein kysytyt kysymykset - Origo 5100 DOMETIC

Millaista polttoainetta Origo 5100 -keittimessä tulee käyttää?

Käytä vain denaturoitua alkoholia tai puhdasta palavaa alkoholia. Älä koskaan käytä bensiiniä, dieseliä, metanolia, propaania tai hiilisytytintä.

Kuinka keittimen säiliö täytetään?

Varmista, että keitin on jäähtynyt. Poista kansi, poltin ja ritilä. Pidä säiliötä ylösalaisin ja täytä se denaturoidulla alkoholilla enintään 1,2 L. Tarkista taso pitämällä säiliötä pystysuorassa 20 sekunnin ajan. Pyyhi kaikki läikkynyt alkoholi.

Kuinka Origo 5100 -keitin sytytetään?

Poista kansi. Vedä ohjausnupista ja käännä sitä vasemmalle (ON). Aseta sytytyskaasu polttimen sytytysaukkoon ja sytytä. Vedä kätesi nopeasti pois, kun poltin syttyy.

Kuinka keitin sammutetaan?

Käännä ohjausnuppi kokonaan oikealle (OFF) sulkeaksesi polttimen. Odota noin viisi sekuntia, käännä sitten nuppi vasemmalle (ON) tarkistaaksesi, että liekki on sammunut. Lopuksi käännä se taas oikealle (OFF).

Voiko keitintä käyttää sisätiloissa?

Kyllä, mutta riittävällä ilmanvaihdolla. Varmista ennen käyttöä, että tila on hyvin tuuletettu, jotta vältetään tukehtumisvaara.

Mitä tehdä, jos poltin syttyy ja sammuu heti?

Jos keitin ei ole täysin jäähtynyt, puhalla polttimen aukkoon hajottaaksesi höyryn, ja sytytä uudelleen kuten kuvattu.

Kuinka keitin puhdistetaan?

Puhdista säännöllisesti kuivilla liinoilla. Älä käytä teräviä tai teräväkärkisiä esineitä. Poista huolellisesti laitteeseen tarttuva rasva ja öljy.

Mitä lisävarusteita Origo 5100:lle on saatavilla?

Varasäiliö on saatavilla tuotenumerolla 9103303994. Muita osia, kuten poltin ja ritilä, voidaan tilata valmistajalta tai jälleenmyyjältä.

Mikä on paloaika täydellä säiliöllä?

Paloaika on noin 5 tuntia maksimiteholla.

Mitkä turvatoimenpiteet ovat välttämättömiä?

Älä koskaan peitä keitintä. Pidä syttyvät aineet etäällä. Älä tupakoi käytön aikana. Pidä luokan A sammutinta käden ulottuvilla. Käytä sopivia vaatteita äläkä koskaan jätä laitetta ilman valvontaa.

KÄYTTÖOHJE Origo 5100 DOMETIC

Lue tämä ohje huolellisesti läpi ennen käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle.

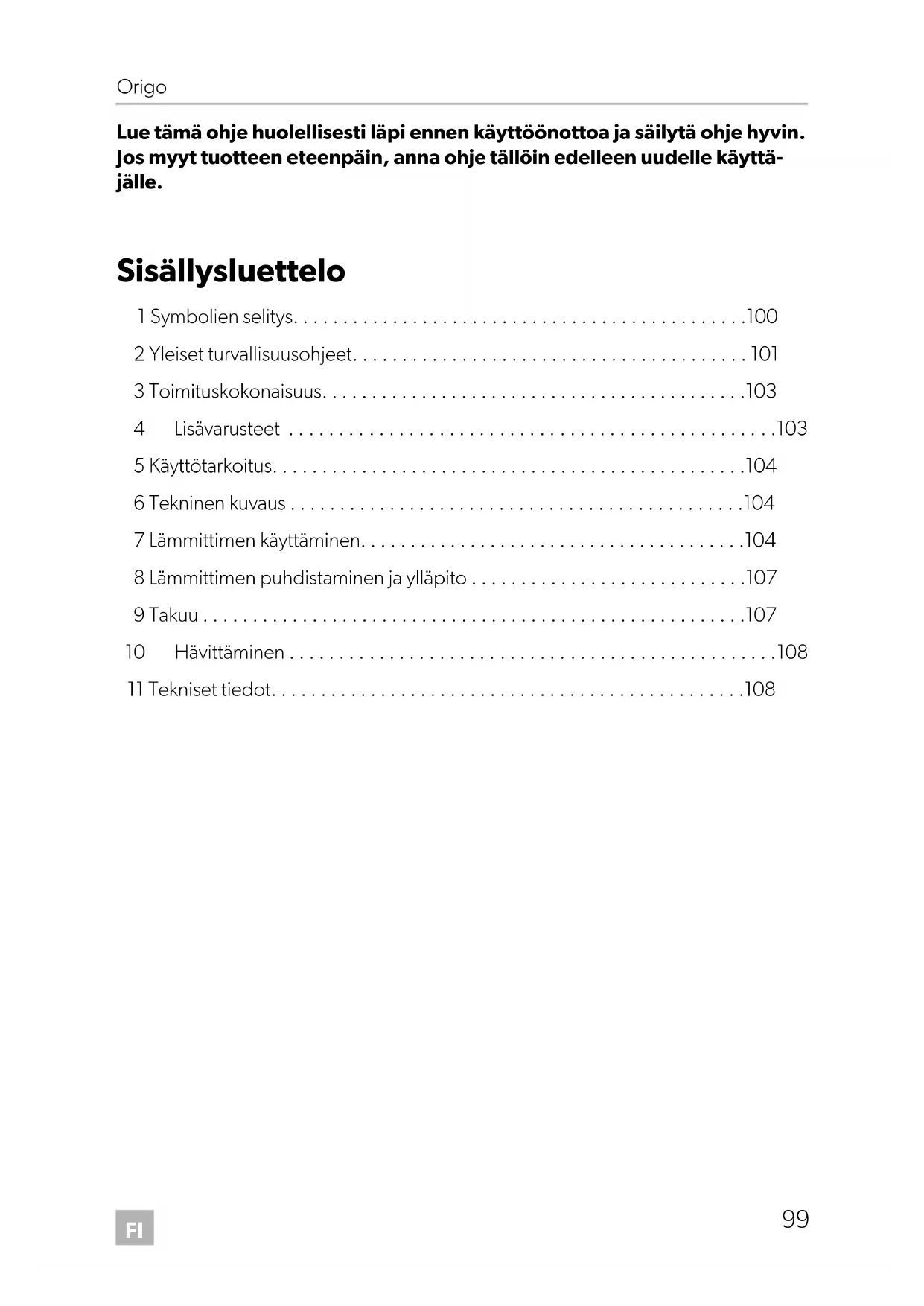

Sisällysluettelo

1 Symbolien selitys. 100 2 Yleiset turvallisuusohjeet. 101 3 Toimituskokonaisuus. 103 4 Lisävarusteet 103 5 Käyttötarkoitus. 104 6 Tekninen kuvaus 104 7 Lämmittimen käyttäminen. 104 8 Lämmittimen puhdistaminen ja ylläpito 107 9 Takuu. 107 10 Hävittäminen 108 11 Tekniset tiedot. 108

1 Symbolien selitys

VAROITUS!

Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen.

HUOMIO!

Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumiseen.

HUOMAUTUS!

Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa.

OHJE

Tuotteen käyttöä koskevia lisätietoja.

2 Yleiset turvallisuusohjeet

Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

• tuotteeseen mekaanisen vaikutuksen takia syntyneet vauriot
• tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen

2.1 Yleinen turvallisuus

VAROITUS!

• Käytä ainoastaan denaturoitua tai nokeamatonta spriitä. Älä käytä muita polttoaineita kuten bensiiniä, dieseliä, metanolia, propaania tai sytytysnestettä.

Tukehtumisvaara!

Varmista ennen laitteen käynnistämistä, että alue on riittävästi tuuletettu.

• Sijoita A-luokan sammutin (sprilleekeille) etäisyydelle, josta se voidaan tavoittaa.

Varmista, että pätevä henkilökunta tarkastaa sammuttimen säännöllisesti.

• Henkilöiden (mukaan lukien lapset), jotka eivät voi käyttää tuotetta turvallisesti fyysisten, sensoristen tai psyykkisten taitojensa takia, tai kokemattomuuden tai tietämättömyyden vuoksi, ei tulisi käyttää tuotetta ilman valvontaa tai vastuullisen henkilön ohjeita.

HUOMAUTUS!

• Käytä lämmitintä vain sen käyttötarkoitukseen.

2.2 Denaturoidun spriin käsittelyä koskevat turvatoimenpiteet

VAROITUS!

• Pidä syttyvät materiaalit kaukana lämmitys- ja keittolaitteista ja muista valo- ja lämpölähteistä.
• Säilytä spriitä ainoastaan sopivissa astioissa riittävän kaukana lämmittimestä.
• Eliminoi kaikki kipinälähteet tai liekit alueilta, joilla spriitä säilytetään tai täytetään.
• Ylitäyttäminen, roiskunut sprii ja kuumat kappaleet voivat aiheuttaa vakavia palovammoja.
• Denaturoitu sprii palaa lähes näkymättömällä liekillä, joten suuri vaurio voi syntyä jo ennen kuin edes huomaat vaaraa.

HUOMAUTUS!

• Pyyhi kaikki roiskunut sprii välittömästi pois hallitsemattoman palamisen välttämiseksi.
• Älä tupakoi käsitellessäsi spriitä tai käyttäessäsi lämmitintä.
• Täytä kanisteri vain maksimivetoisuuteen asti. Spriin ylitäyttäminen voi johtaa hallitsemattomaan palamiseen lämmittimen sisällä.

2.3 Laitteen turvallinen käyttäminen

VAROITUS!

• Älä peitä lämmitintä.
• Käytä lämmitintä käyttäessäsi asianmukaista vaatetusta. Älä käytä roikkuvia asusteita, jotka voivat syttyä palamaan.
• Vedä kätesi nopeasti pois heti, kun poltin syttyy.

HUOMAUTUS!

• Anna lämmittimen jäähtyä ympäristön lämpötilaan ennen kuin kosketat sitä paljain käsin.
• Pidä lämmittimen ympäröivä alue ja sisätilat vapaina rasvasta, eläinrasvasta, alkoholipitoisista aineista, muovista tai syttyvistä tekstiileistä (esimerkiksi verhot, pyyhkeet, keittiövälineet).
• Ole varovainen kuumentaessasi rasvaa tai öljyä. Rasva ja öljy syttyvät tuleen, jos ne altistetaan suurelle kuumuudelle.
• Käytä vain kuivia pannulappuja höyryn muodostumisen estämiseksi. Älä käytä pyyhkeitä tai vastaavia pannulappuina, koska ne voivat syttyä tuleen.
• Älä koskaan ruokaa laittaessasi jätä lämmitintä vaille valvontaa. Yli kiehuvat kattilat voivat synnyttää savua ja tulipaloja.
• Siirrä säädin (kuva 1, 5, sivulla 3) pois-asentoon ennen kuin otat kattilan pois.

3 Toimituskokonaisuus

Lämmitin Käyttöohje

4 Lisävarusteet

Kuvaus Tuotenro

Kanisteri 9103303994

5 Käyttötarkoitus

Origo -lämmitin 5100 on paineistamaton spriilämmitin, joka on suunniteltu ajoneuvo- ja venekäyttöön. Sitä voidaan käyttää lämmittimenä tai keittovälineenä.

6 Tekninen kuvaus

Lämmitin on valmistettu alumiinista ja ruostumattomasta teräksestä ja siinä sovelletaan imeytysperiaatetta. Kanisterin tilavuus on 1,2 l. Polttoaineena käytetään denaturoitua tai nokeamatonta spriitä.

Sprii imeytetään kanisterissa olevaan palamattomaan materiaaliin.

7 Lämmittimen käyttäminen

VAROITUS!

Yläkansi (kuva 1, kohta 1, sivulla 3) ja ulompi astia (kuva 1, kohta 9, sivulla 3) kuumenevat käytön aikana. Niiden koskettaminen voi aiheuttaa vakavia palovammoja.

7.1 Denaturoidun spriin täyttäminen (kuva 1, sivulla 3)

VAROITUS!

Älä koskaan kaada polttoainetta polttimen reikien läpi.

Älä suorita täyttämistä avotulen tai hehkun lähellä.

Ylitäyttäminen, roiskunut sprii ja kuumat kappaleet voivat aiheuttaa vakavia palovammoja.

Varmista, että lämmitin on jäähtynyt huonelämpötilaan.

Ota yläkansi (1) pois. Irrota poltin (4) ulommasta astiasta (9) painamalla lukkojousta (10). Nosta ristikkoa (3). Kanisteri (8), poltin (4) ja ristikko (3) nousevat tällöin yhtenä kokonaisuutena ulommasta astiasta (9). Irrota polttoainekanisteri (8) polttimesta (4) painamalla jousta (6). Tarkista kanisterin aukko ja varmista, että siinä ei näy liekkiä tai hehkua. Pidä kanisteri (8) alas kallistettuna (kuva 2, sivulla 3). Lisää denaturoitu sprii kanisteriin aukon lankaverkon läpi (8).

Säiliön maksimitilavuutta 1,2 l ei saa ylittää.

Tarkasta polttoaineen määrä kääntämällä kanisteri (8) pystysuoraan (kuva 3, sivulla 4). Pidä se tässä asennossa 20 s varmistaaksesi, ettei sitä ole ylitäytetty. Lisäksi pääset näin vahingossa sattuneen ylitäyttämisen yhteydessä eroon ylimääräisestä polttoaineesta. Polttoaineen maksimitaso on saavutettu, kun polttoaine näkyy aukon alareunan sisäpuolella (kuva 3, sivulla 4).

OHJE

Lämmitin toimii, vaikka kanisteria ei ole täytetty maksimimäärään.

Pyyhi mahdollisesti roiskunut sprii kanisterin (8) ulkopuolelta. Kiinnitä poltin (4) polttoainesäiliöön (8).

Varmista, että neljä jousta (7) pitävät polttoainesäiliötä.

Aseta kanisterin (8), polttimen (4) ja ristikon (3) muodostama yksikkö lämmittimeen.

Varmista, että lukkojouset (10) pitävät yksikön paikallaan.

7.2 Lämmittimen sytyttäminen (kuva 1, sivulla 3)

HUOMIO!

Vedä kätesi nopeasti pois heti, kun poltin syttyy.

Ota yläkansi (1) pois. Polttimen (4) avaamiseksi vedä säädintä (5) ja käännä sitä vasemmalle (ON). Aseta sytytin polttimen sytytysaukkoon (4) ja sytytä se.

OHJE

Jos lämmitin ei ole jäähtynyt edellisestä käytöstä, poltin saattaa syttyä mutta sammua välittömästi. Puhalla tässä tapauksessa ilmaa polttimen aukkoon höyryn hajottamiseksi.

Sytytä lämmitin myöhemmin yllä kuvatulla tavalla.

Säädä liekki siten, että se ei ylety kattilan reunan yli.

• Suurentaaksesi lämpöä käännä säädintä (5) vasemmalle (ON).
• Pienentääksesi lämpöä käännä säädintä (5) oikealle (OFF).

Jos käytät laitetta lämmittimenä

Aseta yläkansi (1) ulomman astian (9) päälle. Varmista, että hihna (2) on asetettu lämmittimen ulkopuolelle.

Jos käytät laitetta keittimenä

▶ Älä käytä yläkantta (1). Aseta kattilasi tai pannusi suoraan ristikolle (3).

7.3 Liekin sammuttaminen (kuva 1, sivulla 3)

Käännä säädin (5) täysin oikealle (OFF). ✓ Poltin (4) on kiinni.

Odota noin viisi sekuntia. Käännä säädin (5) täysin vasemmalle (ON) varmistaaksesi, että liekki on sammunut. ✓ Poltin (4) on auki. Käännä säädin (5) täysin oikealle (OFF). ✓ Poltin (4) on kiinni.

8 Lämmittimen puhdistaminen ja ylläpito

HUOMAUTUS!

Älä käytä puhdistamiseen teräviä tai kovia esineitä, koska se voi vahingoittaa laitetta.

▶ Puhdista lämmitin säännöllisesti. Poista erityisesti tahmea rasva ja öljy.

9 Takuu

Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny oman ammattikauppiaasi tai maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla).

Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa näkyy OSTOPÄIVÄ, valitusperuste tai vikakuvaus.

10 Hävittäminen

Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.

11 Tekniset tiedot

	Origo5100
Tuotenro: 9103303920
Palamisen kesto: noin 5 h
Polttimen teho: 1500 W
Kiehumisaika 1 litralle vettä: 15 min
Kanisterin tilavuus: 1,2 I
Mitat (Ø x K):	280 x 285 mm
Paino:	2,5 kg
