Tipo de producto	Cocina de alcohol no presurizada
Marca	Dometic
Modelo	Origo 5100
Dimensiones (diámetro x altura)	280 x 285 mm
Peso	2,5 kg
Alimentación	Alcohol desnaturalizado o alcohol de combustión limpia
Capacidad del depósito	1,2 L
Duración de combustión	Aproximadamente 5 horas
Potencia del quemador	1500 W
Tiempo para hervir 1 L de agua	15 minutos
Material principal	Acero inoxidable
Principio de funcionamiento	Absorción
Uso previsto	A bordo de vehículos o embarcaciones (caravana, autocaravana, barco)
Funciones	Hornillo o aparato de cocción
Seguridad	No cubrir; usar solo alcohol desnaturalizado; no fumar; extintor clase A recomendado; ventilación suficiente
Limpieza	Limpiar regularmente; evitar objetos cortantes; eliminar grasa y aceite
Piezas de repuesto disponibles	Depósito (ref. 9103303994), quemador, rejilla
Garantía	Según condiciones legales; contactar a la filial o al distribuidor
Número de artículo	9103303920

Preguntas frecuentes - Origo 5100 DOMETIC

¿Qué tipo de combustible usar con el hornillo Origo 5100?

Use solo alcohol desnaturalizado o alcohol de combustión limpia. Nunca use gasolina, diésel, metanol, propano o encendedor de carbón.

¿Cómo llenar el depósito del hornillo?

Asegúrese de que el hornillo esté frío. Retire la tapa, el quemador y la rejilla. Sostenga el depósito boca abajo y llénelo de alcohol desnaturalizado hasta un máximo de 1,2 L. Verifique el nivel manteniendo el depósito verticalmente durante 20 segundos. Limpie cualquier alcohol derramado.

¿Cómo encender el hornillo Origo 5100?

Retire la tapa. Tire del botón de control y gírelo hacia la izquierda (ON). Coloque un encendedor de gas en el orificio de encendido del quemador y enciéndalo. Retire la mano rápidamente tan pronto como el quemador se encienda.

¿Cómo apagar el hornillo?

Gire completamente el botón de control hacia la derecha (OFF) para cerrar el quemador. Espere aproximadamente cinco segundos, luego gire el botón hacia la izquierda (ON) para verificar que la llama esté apagada. Finalmente, gire nuevamente hacia la derecha (OFF).

¿Se puede usar el hornillo en interiores?

Sí, pero con ventilación suficiente. Antes de poner en marcha, asegúrese de que el lugar esté bien ventilado para evitar cualquier riesgo de asfixia.

¿Qué hacer si el quemador se enciende y se apaga inmediatamente?

Si el hornillo no está completamente frío, sople en la abertura del quemador para disipar el vapor, luego vuelva a encender como se describe.

¿Cómo limpiar el hornillo?

Limpie regularmente con paños secos. No use objetos cortantes o puntiagudos. Elimine cuidadosamente la grasa y el aceite que se adhieren al aparato.

¿Qué accesorios están disponibles para el Origo 5100?

Un depósito de repuesto está disponible bajo la referencia 9103303994. Otras piezas como el quemador y la rejilla se pueden pedir al fabricante o al distribuidor.

¿Cuál es la duración de combustión con el depósito lleno?

La duración de combustión es de aproximadamente 5 horas a máxima potencia.

¿Qué precauciones de seguridad son esenciales?

Nunca cubra el hornillo. Mantenga las sustancias inflamables alejadas. No fume durante el uso. Tenga un extintor clase A a mano. Use ropa adecuada y nunca deje el aparato sin supervisión.

MANUAL DE USUARIO Origo 5100 DOMETIC

Antes de poner en funcionamiento el producto, lea atentamente estas instrucciones y consérvelas para futuras consultas. En caso de vender o entregar el producto a otra persona, entregue también estas instrucciones.

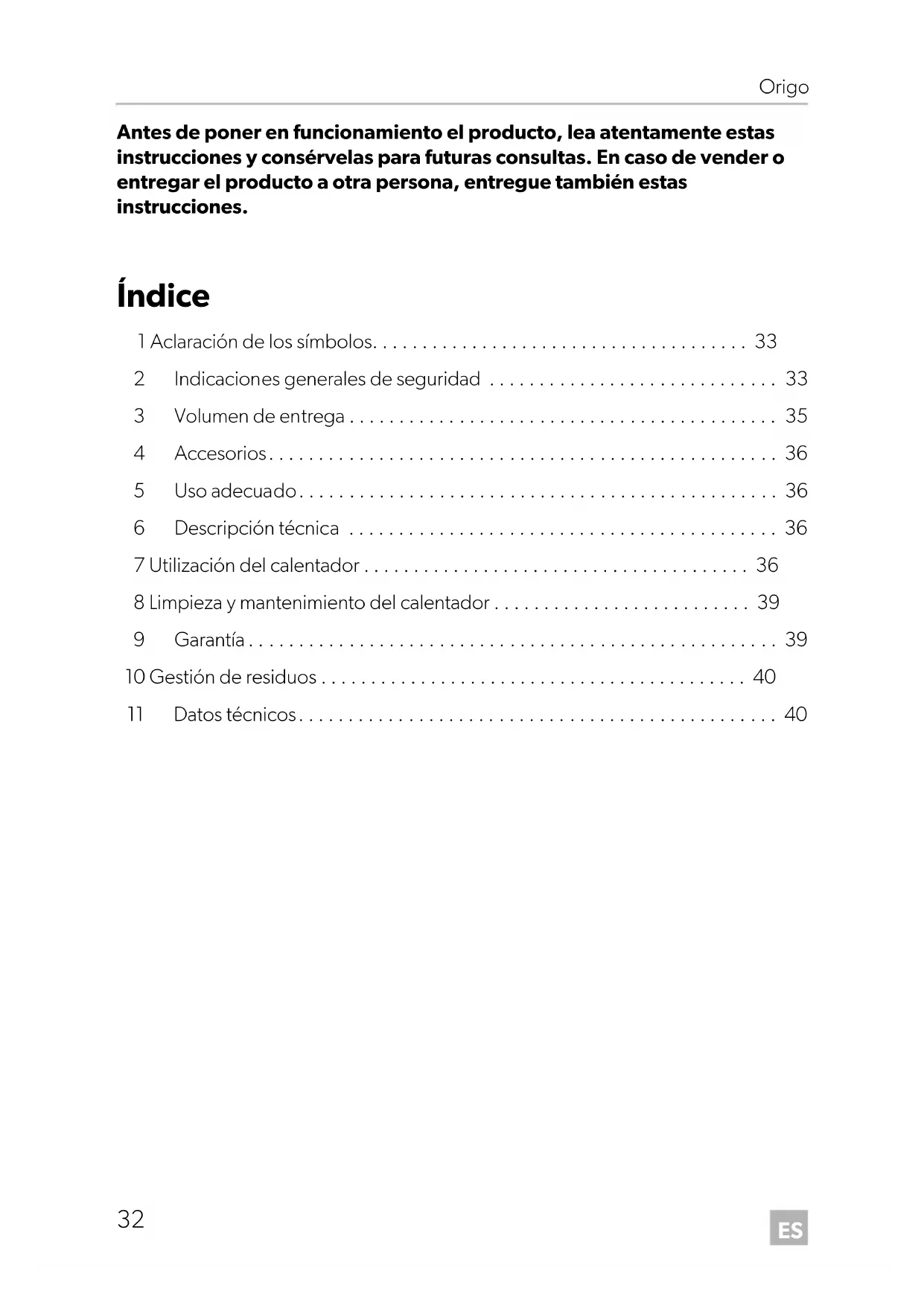

Índice

1 Aclaración de los símbolos. 33 2 Indicaciones generales de seguridad 33 3 Volumen de entrega 35 4 Accesorios. 36 5 Uso adecuado. 36 6 Descripción técnica 36 7 Utilización del calentador 36 8 Limpieza y mantenimiento del calentador 39 9 Garantía 39 10 Gestión de residuos 40 11 Datos técnicos. 40

1 Aclaración de los símbolos

¡ADVERTENCIA! Indicación de seguridad: su incumplimiento puede acarrear la muerte o graves lesiones.

¡ATENCIÓN! Indicación de seguridad: su incumplimiento puede acarrear lesiones.

¡AVISO! Su incumplimiento puede acarrear daños materiales y perjudicar el correcto funcionamiento del producto.

NOTA Información adicional para el manejo del producto.

2 Indicaciones generales de seguridad

El fabricante declina toda responsabilidad ante daños ocurridos en los siguientes casos:

• daños en el producto debido a influencias mecánicas
• modificaciones realizadas en el producto sin el expreso consentimiento del fabricante
• Utilización del aparato para fines distintos a los descritos en las instrucciones

2.1 Seguridad general

¡ADVERTENCIA!

• Utilice únicamente alcohol desnaturalizado o sin hollín. No utilice otros combustibles como gasolina, diésel, metanol, propano o fluido para encendedor de carbón.
• ¡Peligro de asfixia!

Antes de encender el aparato, asegúrese de que el área está suficientemente ventilada.

• Coloque a su alcance un extintor de incendios (para fuegos producidos por el alcohol) de clase A. Asegúrese de que el extintor sea controlado periódicamente por personal calificado.
• Las personas (incluidos los niños) que, debido a sus capacidades físicas, sensoriales o mentales, a su falta de experiencia o a desconocimiento, no puedan utilizar el producto de forma segura, no tienen permitido usar este producto sin la vigilancia y las instrucciones de una persona sobre la que recae tal responsabilidad.

¡AVISO!

• Utilice el calentador exclusivamente del modo previsto.

2.2 Precauciones de seguridad en la manipulación del alcohol desnaturalizado

¡ADVERTENCIA!

• Mantenga las sustancias inflamables lejos de los aparatos de calefacción o cocina y otras fuentes de luz y calor.
• Guarde el alcohol en depósitos adecuados y solo a distancia suficiente del calentador.
• Elimine cualquier fuente de chispas o llama del lugar de almacenamiento del alcohol.
• Un llenado excesivo, el alcohol vertido y los objetos calientes pueden causar quemaduras graves.
• El alcohol desnaturalizado se quema produciendo una llama casi invisible, de forma que puedan producirse grandes daños antes de que advierta el peligro.

¡AVISO!

• Recoja inmediatamente todo el alcohol vertido para evitar una combustión incontrolada.
• No fume cuando manipule el alcohol o cuando maneje el calentador.
• No llene el cartucho más allá de su capacidad máxima. Al calentarse, el alcohol se expande en el cartucho. Un llenado excesivo puede causar una combustión incontrolada debajo del calentador.

2.3 Manejo seguro del aparato

¡ADVERTENCIA!

• No cubra el calentador.
• Lleve ropa adecuada cuando maneje el calentador. No lleve accesorios colgantes que puedan entrar en combustión.
• Retire rápidamente su mano en cuanto el quemador se encienda.

¡AVISO!

• Antes de tocarlo con las manos descubiertas, espere a que el calentador se enfríe hasta la temperatura ambiente.
• Mantenga el aire circundante del calentador y las piezas interiores sin grasas, sustancias alcohólicas, plásticos o tejidos inflamables (p. ej., cortinas, toallas, utensilios de cocina).
• Tenga cuidado al calentar grasa o aceite. La grasa y el aceite pueden entrar en combustión al estar expuestos a gran temperatura.
• Utilice únicamente agarradores secos para evitar la formación de vapor. No utilice toallas o similares en lugar de agarradores, ya que estas pueden arder.
• No deje nunca el calentador sin vigilancia cuando está cocinando. Si el contenido en ebullición de las cazuelas se sale de estas, puede producir humo y fuego.
• Ponga el regulador (fig. 1, 5, página 3) en posición de apagado antes de retirar la cazuela.

3 Volumen de entrega

• Calentador
• Instrucciones de uso

4 Accesorios

Descripción Art. núm.

Cartucho 9103303994

5 Uso adecuado

El calentador Origo5100 es un calentador de alcohol sin presurizar diseñado para su uso en vehículos o embarcaciones. Puede utilizarse como calentador o como hornilla.

6 Descripción técnica

El calentador está hecho de aluminio y acero inoxidable y utiliza el principio de absorción. El cartucho tiene una capacidad de 1,2 l. Como combustible usa alcohol desnaturalizado o sin holín.

El alcohol es absorbido por un material no inflamable contenido en el cartucho.

7 Utilización del calentador

¡ADVERTENCIA!

La cubierta superior (fig. 1 1, página 3) y el recipiente exterior (fig. 1 9, página 3) se calientan cuando utilice el aparato. El contacto con estas zonas puede causar quemaduras graves.

7.1 Rellenar de alcohol desnaturalizado (fig. 1, página 3)

¡ADVERTENCIA!

Nunca extraiga el combustible por los orificios del quemador. No rellene el combustible cerca de llamas abiertas o incandescencia. Un llenado excesivo, el alcohol vertido y los objetos calientes pueden causar quemaduras graves.

Asegúrese de que el calentador se haya enfriado hasta la temperatura ambiente. ► Extraiga la cubierta superior (1).

Suelte el quemador (4) del recipiente exterior (9) presionando el resorte de bloqueo (10). ► Levante la rejilla (3). ✓ El cartucho (8), el quemador (4) y la rejilla (3) se levantan como una unidad del recipiente exterior (9). Suelte el cartucho de combustible (8) del quemador (4) pulsando el resorte (6). Compruebe que en la boca del cartucho no haya fuego ni incandescencia. Mantenga el cartucho (8) inclinado hacia abajo (fig. 2, página 3). Rellene de alcohol desnaturalizado a través de la rejilla por la boca del cartucho (8). La capacidad máxima de un cartucho es de 1,2 l. ► Compruebe el nivel de combustible poniendo el cartucho (8) en vertical (fig. 3, página 4). Mantenga esta posición durante 20 s para asegurar de que no está excesivamente lleno. En caso de que accidentalmente se haya vertido demasiado, puede extraer el exceso de combustible. ✓ El nivel máximo de combustible se alcanza cuando el combustible pueda verse en el hueco dentro de la boca del cartucho (fig. 3, página 4).

NOTA

El calentador funciona para que el cartucho no esté lleno hasta su capacidad máxima.

► Limpie del exterior del cartucho el alcohol que haya podido verterse (8).

Fije el quemador (4) al cartucho de combustible (8). Asegúrese de que los cinco resortes (7) sujeten el cartucho de combustible.

Sitúe la unidad formada por el cartucho (8), el quemador (4) y la rejilla (3) en el calentador. Asegúrese de que los resortes de bloqueo (10) sujeten esta unidad.

7.2 Encendido del calentador (fig. 1, página 3)

¡ATENCIÓN!

Retire rápidamente su mano en cuanto el quemador se encienda.

Extraiga la cubierta superior (1). Para abrir el quemador (4), tire del regulador (5) y gírelo a la izquierda (ON). Coloque un encendedor en el orificio de encendido del quemador (4) y préndalo.

NOTA

Si el calentador no se ha enfriado de un uso previo, el quemador puede encenderse y apagarse después inmediatamente. En este caso, introduzca aire en la abertura del quemador para disipar el vapor. Después, encienda el calentador como se describe arriba.

Ajuste la llama para que no sobresalga del borde de la cazuela.

• Para encender el calor, gire el regulador (5) a la izquierda (ON).
• Para reducir el calor, gire el regulador (5) a la derecha (OFF).

Si utiliza el aparato como calentador

Coloque la cubierta superior (1) sobre el recipiente exterior (9). Asegúrese de que la correa (2) esté situada en el exterior del calentador.

Si utiliza el aparato como hornilla

No utilice la cubierta superior (1).

Coloque una cazuela o sartén directamente sobre la rejilla (3).

7.3 Extinción de la llama (fig. 1, página 3)

Gire totalmente el regulador (5) a la derecha (OFF). El quemador (4) está cerrado.

Espere uno o cinco segundos. Gire totalmente el regulador (5) a la izquierda (ON) para garantizar que la llama está apagada. El quemador (4) está abierto. Gire totalmente el regulador (5) a la derecha (OFF). El quemador (4) está cerrado.

8 Limpieza y mantenimiento del calentador

¡AVISO!

No use en la limpieza objetos afilados o duros ya que pueden dañar el aparato.

Limpie periódicamente el calentador. En especial, quite con cuidado la grasa adherida y el aceite.

9 Garantía

Rige el plazo de garantía legal. Si el producto presenta algún defecto, diríjase a su establecimiento especializado o a la sucursal del fabricante de su país (ver direcciones en el dorso de estas instrucciones).

Para la tramitación de la reparación y de la garantía debe enviar también los siguientes documentos:

• una copia de la factura con fecha de compra,
• el motivo de la reclamación o una descripción de la avería.

10 Gestión de residuos

Deseche el material de embalaje en el contenedor de reciclaje correspondiente.

Cuando vaya a desechar definitivamente el producto, infórmese en el centro de reciclaje más cercano o en un comercio especializado sobre las normas pertinentes de eliminación de materiales.

11 Datos técnicos

	Origo5100
Art. n.°: 9103303920
Duración de la combustión: aprox. 5 h
Potencia del quemador: 1500 W
Tiempo de ebullickón para 1 l de agua: 15 min
Capacidad del cartucho: 1,2 l
Dimensiones (Ø x H): 280 x 285 mm
Peso: 2,5 kg
