BEDIENUNGSANLEITUNG Origo 5100 DOMETIC

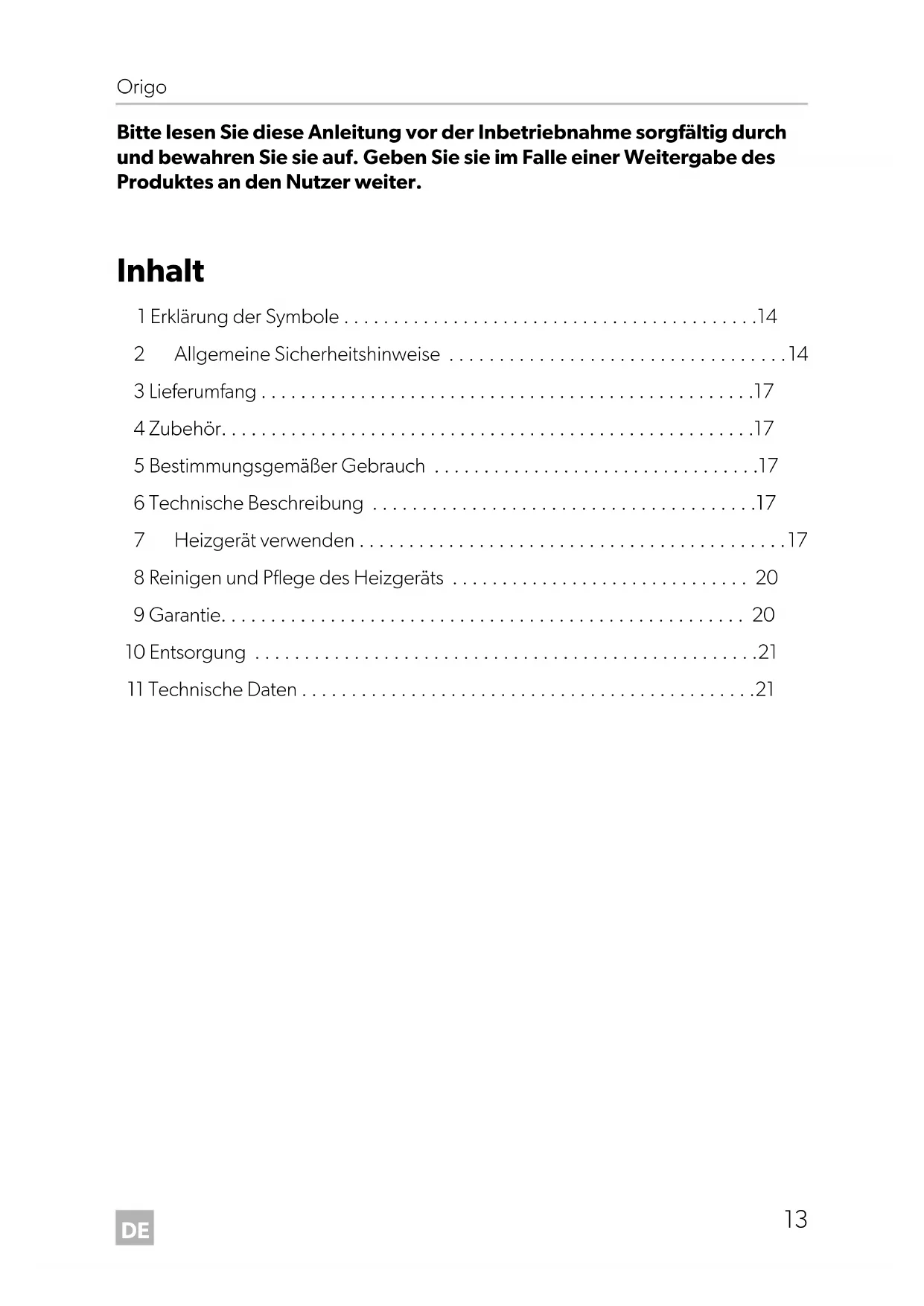

Bedienungsanleitung . . . . . . . . . . . . . . . . . 13

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch

und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des

Produktes an den Nutzer weiter.

4 Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

5 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

6 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

7 Heizgerät verwenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

8 Reinigen und Pflege des Heizgeräts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

9 Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

10 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

11 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21DE Erklärung der Symbole Origo

1 Erklärung der Symbole

2 Allgemeine Sicherheitshinweise

Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:

• Beschädigungen am Produkt durch mechanische Einflüsse

• Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller

• Verwendung für andere als die in der Anleitung beschriebenen Zwecke

Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer

Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.

Nichtbeachtung kann zu Materialschäden führen und die Funktion des

Produktes beeinträchtigen.

HINWEIS Ergänzende Informationen zur Bedienung des Produktes.DE Origo Allgemeine Sicherheitshinweise

2.1 Grundlegende Sicherheit

• Verwenden Sie ausschließlich Brennspiritus. Verwenden Sie keine

anderen Brennstoffe, wie Benzin, Dieselöl, Methan, Propan oder

• Erstickungsgefahr!

Sorgen Sie vor dem Zünden des Geräts dafür, dass der Bereich

ausreichend belüftet ist.

• Bringen Sie einen Feuerlöscher der Klasse A (für Brände durch Spiritus)

Sorgen Sie dafür, dass der Feuerlöscher in regelmäßigen Abständen

von einem Fachmann überprüft wird.

• Personen (einschließlich Kinder), die aufgrund ihrer physischen,

sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit

oder Unkenntnis nicht in der Lage sind, das Produkt sicher zu

benutzen, sollten dieses Produkt nicht ohne Aufsicht oder Anweisung

durch eine verantwortliche Person nutzen.

• Benutzen Sie das Heizgerät nur entsprechend seiner Bestimmung.

2.2 Sicherheit beim Umgang mit Brennspiritus

• Halten Sie brennbare Stoffe von Heiz- und Kochgeräten sowie

anderen Licht- und Wärmequellen fern.

• Bewahren Sie Brennspiritus nur in geeigneten Behältern und in

ausreichendem Abstand vom Heizgerät auf.

• Beseitigen Sie sämtliche Quellen von Funken oder Flammen am

Lager- oder Einfüllort für den Spiritus.

• Durch das Überfüllen oder Verschütten von Brennspiritus sowie durch

heiße Gegenstände können schwere Verbrennungen entstehen.

• Da Spiritus mit nahezu unsichtbarer Flamme brennt, können erheb-

liche Schäden entstehen, bevor die Gefahr bemerkt wird.DE Allgemeine Sicherheitshinweise Origo

• Wischen Sie vergossenen Spiritus sofort auf, um die Brandgefahr zu

• Rauchen Sie beim Umgang mit Spiritus oder beim Betrieb des Heiz-

• Füllen Sie den Brennertopf nicht über die maximale Füllmenge hinaus.

Spiritus dehnt sich bei Erwärmung im Brennertopf aus. Durch Über-

füllen von Brennspiritus kann es im Innern des Heizgeräts zu unkontrol-

liertem Brennen kommen.

2.3 Sicherheit beim Betrieb des Geräts

• Decken Sie das Heizgerät nicht ab.

• Tragen Sie beim Benutzen des Heizgeräts entsprechende Kleidung.

Tragen Sie keine lose hängenden Kleidungsstücke, die Feuer fangen

• Ziehen Sie schnell Ihre Hand zurück, sobald der Brenner gezündet

• Lassen Sie das Heizgerät bis auf die Umgebungstemperatur abkühlen,

bevor Sie es mit den bloßen Händen berühren.

• Halten Sie den Bereich um das Heizgerät und dessen innere Teile frei

von Fett, alkoholischen Substanzen, Plastikmaterial und brennbarem

Stoff (z. B. Vorhänge, Handtücher, Küchenmaterialien).

• Gehen Sie vorsichtig vor, wenn Sie Fett oder Öl erhitzen. Fett und Öl

können sich bei zu großer Hitze entzünden.

• Benutzen Sie nur trockene Topflappen, um die Dampfbildung zu ver-

meiden. Benutzen Sie anstelle von Topflappen keine Handtücher

o.ä., da diese Feuer fangen könnten.

• Betreiben Sie das Gerät beim Kochen niemals unbeaufsichtigt. Über-

kochende Töpfe können Rauch und Brände verursachen.

• Stellen Sie den Regler (Abb. 1 5, Seite 3) auf AUS, bevor Sie den

Topf entfernen.DE Origo Lieferumfang

• Bedienungsanleitung

5 Bestimmungsgemäßer Gebrauch

Das Heizgerät Origo5100 ist ein druckloses Spiritusheizgerät für den Einsatz in

Fahrzeugen und Booten. Es kann zum Heizen oder auch zum Kochen verwendet

6 Technische Beschreibung

Das Heizgerät besteht aus Aluminium und Edelstahl und arbeitet nach dem

Absorptionsprinzip. Der Brennertopf fasst 1,2 l. Als Brennstoff wird Brennspiritus

Der Brennspiritus wird im Brennertopf von einem nichtbrennbaren Material

7 Heizgerät verwenden

! Bezeichnung Art.-Nr.Brennertopf 9103303994 WARNUNG!

Die obere Abdeckung (Abb. 1 1, Seite 3) und das Gehäuse

(Abb. 1 9, Seite 3) erhitzen sich im Betrieb. Die Berührung dieser

Flächen kann schwere Verbrennungen verursachen.DE Heizgerät verwenden Origo

7.1 Brennspiritus einfüllen (Abb. 1, Seite 3)

➤ Vergewissern Sie sich, dass das Heizgerät auf Raumtemperatur abgekühlt ist.

➤ Nehmen Sie die obere Abdeckung (1) ab.

➤ Lösen Sie den Brenner (4) vom Gehäuse (9), indem Sie auf die Sperrfeder (10)

➤ Nehmen Sie das Gitter (3) ab.

✓ Der Brennertopf (8), der Brenner (4) und das Gitter (3) werden als eine Einheit

aus dem Gehäuse (9) genommen.

➤ Lösen Sie den Brennertopf (8) vom Brenner (4), indem Sie auf die Feder (6)

➤ Überprüfen Sie die Öffnung des Brennstoffbehälters, und stellen Sie sicher, dass

weder Flamme noch Glut vorhanden sind.

➤ Halten Sie den Brennertopf (8) abwärts geneigt (Abb. 2, Seite 3).

➤ Füllen Sie den Brennspiritus durch das Drahtgeflecht in die Öffnung des

Der Brennertopf darf höchstens 1,2 l enthalten.

➤ Überprüfen Sie den Füllstand, indem Sie den Brennertopf (8) vertikal neigen

Halten Sie ihn 20 s lang in dieser Position, um sicherzustellen, dass er nicht über-

füllt ist. Dabei können Sie auch eventuellen überschüssigen Brennstoff abgie-

✓ Der maximale Füllstand ist erreicht, wenn der Brennstoff an der Einkerbung in der

Öffnung (Abb. 3, Seite 4) sichtbar ist.

Füllen Sie den Brennstoff niemals über die Brenneröffnungen ein.

Füllen Sie den Brennstoff nicht in der Nähe eines offenen oder glühen-

Durch das Überfüllen oder Verschütten von Brennspiritus sowie durch

heiße Gegenstände können schwere Verbrennungen entstehen.

HINWEIS Das Heizgerät funktioniert auch, wenn der Brennertopf nicht vollständig

gefüllt ist.DE Origo Heizgerät verwenden

➤ Wischen Sie eventuell verschütteten Spiritus von der Außenfläche des

Brennertopfs (8) ab.

➤ Befestigen Sie den Brenner (4) am Brennertopf (8).

Achten Sie darauf, dass der Brennertopf durch die vier Federn (7) gehalten wird.

➤ Setzen Sie die aus Brennertopf (8), Brenner (4) und Gitter (3) bestehende Einheit

Achten Sie darauf, dass diese Einheit durch die Sperrfedern (10) gehalten wird.

7.2 Heizgerät anzünden (Abb. 1, Seite 3)

➤ Nehmen Sie die obere Abdeckung (1) ab.

➤ Um den Brenner (4) zu öffnen, ziehen Sie den Regler (5) heraus und stellen ihn

➤ Zünden Sie den Brenner über die Zündöffnung (4) an.

➤ Stellen Sie die Flamme so ein, dass sie nicht über die Fläche des Topfes hinaus-

– Um die Temperatur zu erhöhen, drehen Sie den Regler (5) nach links (EIN).

– Um die Temperatur zu verringern, drehen Sie den Regler (5) nach rechts

Betrieb des Geräts zum Heizen:

➤ Setzen Sie die obere Abdeckung (1) auf das Gehäuse (9).

➤ Achten Sie darauf, dass der Gurt (2) außen am Heizgerät angebracht ist.

Ziehen Sie schnell Ihre Hand zurück, sobald der Brenner gezündet hat.

HINWEIS Wenn das Heizgerät von der letzten Nutzung noch nicht abgekühlt ist,

erlischt der Brenner möglicherweise sofort nach dem Zünden wieder.

Blasen Sie in diesem Fall Luft in die Brenneröffnung, um die Dämpfe zu

Zünden Sie das Heizgerät dann wie oben beschrieben an.DE Reinigen und Pflege des Heizgeräts Origo

Betrieb des Geräts zum Kochen:

➤ Verwenden Sie die obere Abdeckung (1) nicht.

➤ Stellen Sie den Topf bzw. die Pfanne direkt auf das Gitter (3).

7.3 Flamme löschen (Abb. 1, Seite 3)

➤ Drehen Sie den Regler (5) bis zum Anschlag nach rechts (AUS).

✓ Der Brenner (4) ist geschlossen.

➤ Warten Sie etwa fünf Sekunden.

➤ Vergewissern Sie sich, das die Flamme gelöscht ist, indem Sie den Regler (5) bis

zum Anschlag nach links (EIN) drehen.

✓ Der Brenner (4) ist geöffnet.

➤ Drehen Sie den Regler (5) bis zum Anschlag nach rechts (AUS).

✓ Der Brenner (4) ist geschlossen.

8 Reinigen und Pflege des Heizgeräts

➤ Reinigen Sie das Heizgerät regelmäßig. Entfernen Sie insbesondere klebrige

Fett- und Ölrückstände.

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden

Sie sich bitte an Ihren Fachhändler oder an die Niederlassung des Herstellers in

Ihrem Land (Adressen siehe Rückseite der Anleitung).

Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen

• eine Kopie der Rechnung mit Kaufdatum,

• einen Reklamationsgrund oder eine Fehlerbeschreibung.

Verwenden Sie keine scharfen oder harten Gegenstände zur Reinigung,

da dies zu einer Beschädigung des Geräts führen kann.DE Origo Entsorgung

➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden

M Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie

sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler

über die zutreffenden Entsorgungsvorschriften.

11 Technische Daten Origo5100Art.Nr.: 9103303920Brenndauer: ca. 5 hBrennerleistung: 1500 WZeit zum Erhitzen von 1 l Wasser bis zum Kochen:15 minMax. Füllmenge: 1,2 l Abmessungen (∅ x H): 280 x 285 mm

Gewicht: 2,5 kgFR Origo

Gewicht: 2,5 kgDA Origo
