Producttype	Niet-onder druk staande alcoholkookplaat
Merk	Dometic
Model	Origo 5100
Afmetingen (diameter x hoogte)	280 x 285 mm
Gewicht	2,5 kg
Brandstof	Gedenatureerde alcohol of schone verbrandingsalcohol
Tankinhoud	1,2 L
Brandduur	Ongeveer 5 uur
Brandervermogen	1500 W
Tijd om 1 L water aan de kook te brengen	15 minuten
Hoofdmateriaal	Roestvrij staal
Werkingsprincipe	Absorptie
Beoogd gebruik	In voertuigen of boten (caravan, camper, boot)
Functies	Kookplaat of kookapparaat
Veiligheid	Niet afdekken; alleen gedenatureerde alcohol gebruiken; niet roken; brandblusser klasse A aanbevolen; voldoende ventilatie
Reiniging	Regelmatig reinigen; scherpe voorwerpen vermijden; vet en olie verwijderen
Reserveonderdelen beschikbaar	Tank (ref. 9103303994), brander, rooster
Garantie	Volgens wettelijke voorwaarden; neem contact op met de vestiging of de dealer
Artikelnummer	9103303920

Veelgestelde vragen - Origo 5100 DOMETIC

Welk type brandstof moet ik gebruiken voor de Origo 5100 kookplaat?

Gebruik alleen gedenatureerde alcohol of schone verbrandingsalcohol. Gebruik nooit benzine, diesel, methanol, propaan of houtskoolaansteker.

Hoe vul ik de tank van de kookplaat?

Zorg ervoor dat de kookplaat is afgekoeld. Verwijder het deksel, de brander en het rooster. Houd de tank ondersteboven en vul deze met gedenatureerde alcohol tot maximaal 1,2 L. Controleer het niveau door de tank gedurende 20 seconden rechtop te houden. Veeg gemorste alcohol weg.

Hoe steek ik de Origo 5100 aan?

Verwijder het deksel. Trek de bedieningsknop naar buiten en draai deze naar links (ON). Plaats een aansteker in de ontstekingsopening van de brander en steek aan. Haal uw hand snel weg zodra de brander ontsteekt.

Hoe doof ik de kookplaat?

Draai de bedieningsknop volledig naar rechts (OFF) om de brander te sluiten. Wacht ongeveer vijf seconden en draai de knop vervolgens naar links (ON) om te controleren of de vlam is gedoofd. Draai daarna weer naar rechts (OFF).

Kan de kookplaat binnenshuis worden gebruikt?

Ja, maar met voldoende ventilatie. Zorg ervoor dat de ruimte goed geventileerd is voordat u de kookplaat inschakelt om verstikkingsgevaar te voorkomen.

Wat moet ik doen als de brander ontsteekt en meteen uitgaat?

Als de kookplaat nog niet volledig is afgekoeld, blaas dan in de opening van de brander om damp te verdrijven en steek opnieuw aan zoals beschreven.

Hoe reinig ik de kookplaat?

Reinig regelmatig met droge doeken. Gebruik geen scherpe of puntige voorwerpen. Verwijder vet en olie die aan het apparaat hechten zorgvuldig.

Welke accessoires zijn beschikbaar voor de Origo 5100?

Een reservetank is verkrijgbaar onder referentie 9103303994. Andere onderdelen zoals de brander en het rooster kunnen bij de fabrikant of dealer worden besteld.

Wat is de brandduur met een volle tank?

De brandduur is ongeveer 5 uur op maximaal vermogen.

Welke veiligheidsmaatregelen zijn essentieel?

Dek de kookplaat nooit af. Houd brandbare stoffen op afstand. Rook niet tijdens gebruik. Houd een brandblusser klasse A binnen handbereik. Draag geschikte kleding en laat het apparaat nooit onbeheerd achter.

GEBRUIKSAANWIJZING Origo 5100 DOMETIC

Lees deze handleiding voor de ingebruikneming zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebruiker.

Inhoudsopgave

1 Verklaring van de symbolen 62 2 Algemene veiligheidsvoorschriften 63 3 Leveringsomvang 65 4 Toebehoren 65 5 Beoogd gebruik 66 6 Technische beschrijving 66 7 Kooktoestel gebruiken 66 8 Kooktoestel reinigen en onderhouden 69 9 Garantie 69 10 Afvoeren 70 11 Technische gegevens 70

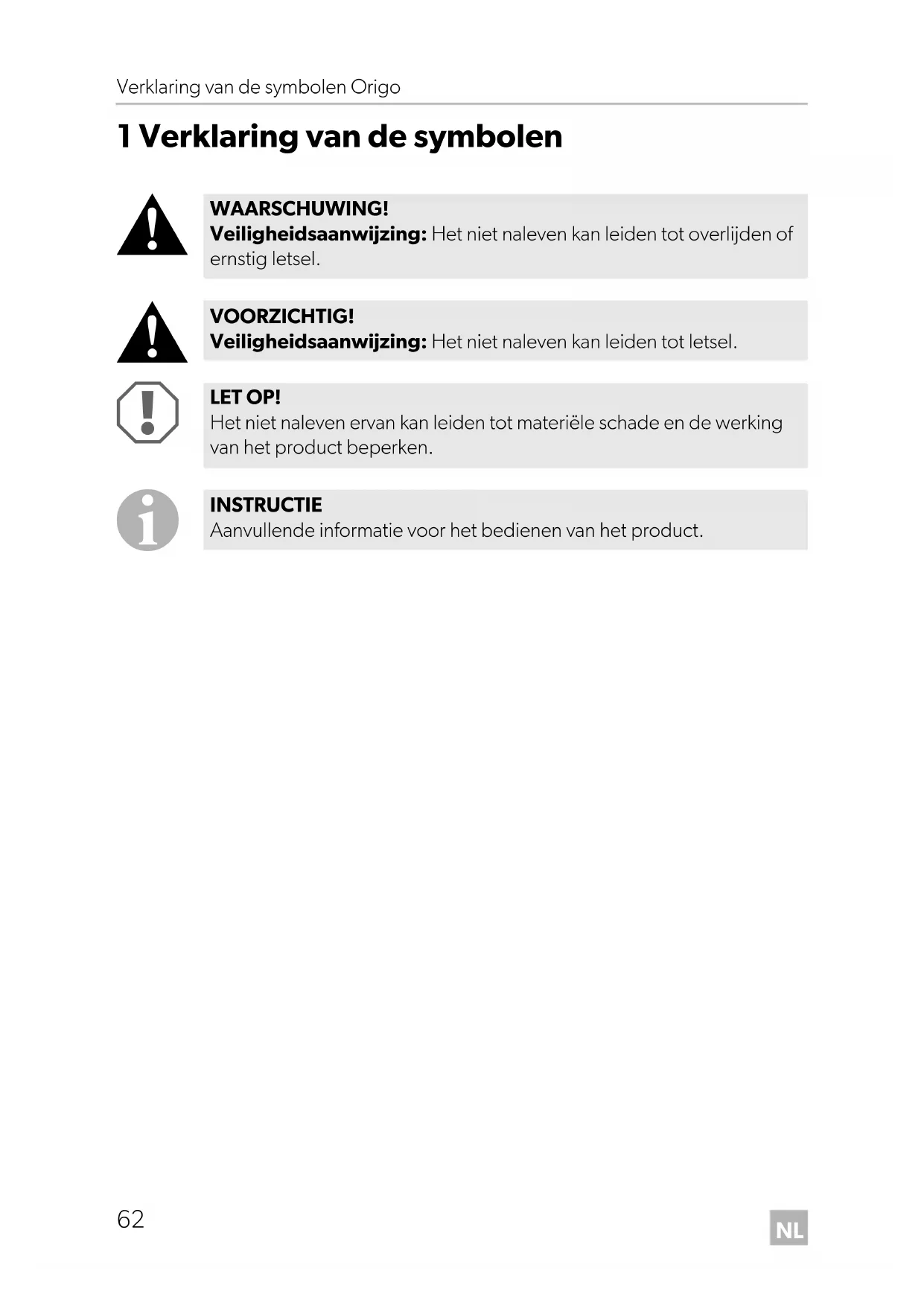

1 Verklaring van de symbolen

WAARSCHUWING!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel.

VOORZICHTIG!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel.

LET OP!

Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken.

INSTRUCTIE

Aanvullende informatie voor het bedienen van het product.

2 Algemene veiligheidsvoorschriften

De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld voor schade:

• beschadiging van het product door mechanische invloeden, veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
• gebruik voor andere dan de in de handleiding beschreven toepassingen

- Verstikkingsgevaar!

• Gebruik alleen spiritus of zuivere alcohol. Gebruik geen andere brandstoffen zoals benzine, diesel, methanol, propaan of aanmaakvloeistof voor houtskool.

Voordat u het toestel in gebruik neemt, dient u voor voldoende ventilatie in de ruimte te zorgen.

• Plaats een brandblusser (voor alcoholbrand) van klasse A in de buurt. Zorg ervoor dat het brandblusapparaat regelmatig door een bevoegd persoon wordt gecontroleerd.
• Personen (ook kinderen) die door hun fysieke, sensorische of geestelijke vaardigheden, of hun onervarenheid of onwetendheid niet in staat zijn om het product veilig te gebruiken, mogen dit niet zonder toezicht of instructie door een verantwoordelijk persoon doen.

LET OP!

• Gebruik het kooktoestel alleen zoals bedoeld.

2.2 Veiligheidsmaatregelen bij het gebruik van spiritus

WAARSCHUWING!

• Houd ontvlambare stoffen uit de buurt van verwarmings- en kooktoestellen en andere licht- en warmtebronnen.
• Bewaar spiritus uitsluitend in geschikte verpakkingen en op voldoende afstand van het kooktoestel.
• Verwijder alle vonk- of vuurbronnen van plaatsen waar de spiritus wordt bewaard of gevuld.
• Overmatige of gemorste spiritus en hete voorwerpen kunnen ernstige brandwonden veroorzaken.
• Spiritus brandt met een vrijwel onzichtbare vlam, zodat er grote schade kan ontstaan voordat u het gevaar opmerkt.

LET OP!

• Dweil gemorste spiritus meteen op om een onbedwingbare brand te voorkomen.
• Rook niet als u spiritus gebruikt of als u het kooktoestel bedient.
• Vul de tank enkel tot het maximale volume. Spiritus zet uit in de tank wanneer het verwarmd wordt. Overstromende spiritus kan een onbedwingbare brand in het kooktoestel veroorzaken.

2.3 Het toestel veilig bedienen

WAARSCHUWING!

• Dek het kooktoestel niet af.
• Draag geschikte kleding wanneer u het kooktoestel gebruikt. Draag geen losse kleding die vuur kan vatten.
• Trek uw hand snel weg zodra de pit ontsteekt.

LET OP!

• Laat het kooktoestel afkoelen tot de omgevingstemperatuur voordat u het met blote handen aanraakt.
• Houd de ruimte om het kooktoestel en de onderdelen vrij van vet, alcoholische vloeistoffen, kunststoffen of ontvlambare doeken (bijvoorbeeld gordijnen, handdoeken, keukentextiel).
• Wees voorzichtig als u vet of olie verwarmt. Vet en olie kunnen vuur vatten wanneer ze aan grote hitte blootgesteld worden.
• Gebruik alleen droge pannenlappen om stoomvorming te voorkomen. Gebruik geen handdoeken of dergelijke in plaats van pannenlappen, aangezien deze vlam kunnen vatten.
• Laat het kooktoestel nooit onbeheerd achter wanneer u aan het koken bent. Overkokende pannen kunnen rook en brand veroorzaken.
• Draai de regelknop (afb. 1 5, pagina 3) uit voordat u de pan verwijdert.

3 Leverings

• Kooktoestel
• Gebruiksaanwijzing

4 Toebehoren

Beschrijving Artikelnr.

Tank 103303994

5 Beoogd gebruik

Het Origo kooktoestel 5100 is een drukloos spiritus kooktoestel ontworpen voor gebruik in voertuigen of boten. Het kan worden gebruikt als verwarmer of als kooktoestel.

6 Technische beschrijving

Het kooktoestel is gemaakt van aluminium en roestvrij staal en maakt gebruik van het absorptieprincipe. De tank heeft een volume van 1,2 liter. Als brandstof wordt spiritus of zuivere alcohol gebruikt.

Spiritus wordt geabsorbeerd in een niet ontvlambaar materiaal in de tank.

7 Kooktoestel gebruiken

WAARSCHUWING!

Het deksel (afb. 1 1, pagina 3) en de behuizing (afb. 1 9, pagina 3) worden bij gebruik zeer heet. Aanraken kan ernstige brandwonden veroorzaken.

7.1 Spiritus bijvullen (afb. 1, pagina 3)

WAARSCHUWING!

Giet nooit brandstof door de openingen van de pit.

Vul niet bij in de buurt van een open of smeulend vuur.

Overmatige of gemorste spiritus en hete voorwerpen kunnen ernstige brandwonden veroorzaken.

Zorg ervoor dat het kooktoestel is afgekoeld tot kamertemperatuur. Verwijder het deksel (1). Haal de pit (4) uit de behuizing (9) door de slotveer in te drukken (10). Hef het rooster (3) op. Tank (8), pit (4) en rooster (3) worden in één stuk uit de behuizing getild (9). Haal de brandstoftank (8) van de pit af (4) door de veer in te drukken (6). Controleer de tankopening op vuur of gloeien. Hou de tank (8) schuin (afb. 2, pagina 3). Giet de brandspiritus door het draadgaas in de opening van de tank (8).

Het maximale volume per tank mag niet meer zijn dan 1,2 l.

Controleer het brandstofpeil door de tank (8) verticaal op te tillen (afb. 3, pagina 4).

Houd hem gedurende 20 s in deze positie en controleer of hij niet te vol is.

Bovendien kunt u, als de tank per ongeluk te vol is, de overmatige brandstof verwijderen.

Het maximale brandstofpeil is bereikt als de brandstof te zien is aan de onderzijde van de opening (afb. 3, pagina 4).

INSTRUCTIE

Het kooktoestel werkt ook als de tank niet volledig is gevuld.

Veeg eventueel gemorste spiritus van de buitenkant van de tank af (8). Bevestig de pit (4) aan de brandstoftank (8).

Zorg ervoor dat de vier veren (7) de brandstoftank goed vasthouden.

Plaats de eenheid van tank (8), pit (4) en rooster (3) in het kooktoestel.

Zorg ervoor dat de slotveren (10) deze eenheid goed vasthouden.

7.2 Het kooktoestel aansteken (afb. 1, pagina 3)

VOORZICHTIG!

Trek uw hand snel weg zodra de pit ontsteekt.

Verwijder het deksel (1).

Om de pit (4) te openen, trekt u de regelknop (5) uit en draait hem naar links (AAN). Plaats een aansteker in de ontsteking van de pit (4) en steek hem aan.

INSTRUCTIE

Als het kooktoestel nog niet is afgekoeld van het vorige gebruik, kan de pit ontsteken maar meteen weer uitgaan. Blaas in dat geval lucht in de pitopening om de stoom te verwijderen.

Steek het kooktoestel vervolgens aan zoals hierboven beschreven.

Stel de vlam zo in dat deze niet voorbij de rand van de pan komt.

• Om de temperatuur te verhogen, draait u de regelknop (5) naar links (AAN).
• Om de temperatuur te verlagen, draait u de regelknop (5) naar rechts (UIT).

Als u het toestel als verwarmer gebruikt

Plaats het deksel (1) op de behuizing (9). Zorg ervoor dat de klemband (2) aan de buitenzijde van het kooktoestel geplaatst wordt.

Als u het toestel als kooktoestel gebruikt

Gebruik het deksel niet (1). Zet uw pot of pan direct op het rooster (3).

7.3 Vlam doven (afb. 1, pagina 3)

Draai de regelknop (5) volledig naar rechts (OFF). De pit (4) is gesloten. Wacht ongeveer vijf seconden. Draai regelknop (5) volledig naar links (AAN) om er zeker van te zijn dat de vlam gedoofd is. De pit (4) is open. Draai de regelknop (5) volledig naar rechts (OFF). De pit (4) is gesloten.

8 Kooktoestel reinigen en onderhouden

LET OP!

Gebruik geen scherpe of harde voorwerpen voor de reiniging. Deze kunnen het toestel beschadigen.

Reinig het kooktoestel regelmatig. Verwijder vooral aangekoekt vet en olie.

9 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot uw speciaalzaak of tot het filiaal van de fabrikant in uw land (adressen achterkant van de handleiding).

Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen:

• een kopie van de factuur met datum van aankoop,
• reden van de klacht of een beschrijving van de storing.

10 Afvoeren

Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten gebruik stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak over de betreffende afvoervoorschriften.

	Origo5100
Artikelnr.: 9103303920
Brandtijd: ongeveer 5aar
Vermogen van de brander: 1500 W
Kooktijd voor 1 I water: 15 min
tankinhoud: 1,2 I
Afmetingen (Ø x h):	280 x 285 mm
Gewicht:	2,5 kg
