Origo 5100 - Sporák DOMETIC - Bezplatný návod na obsluhu

Typ produktu	Nepressurizovaný alkoholový varič
Značka	Dometic
Model	Origo 5100
Rozmery (priemer x výška)	280 x 285 mm
Hmotnosť	2,5 kg
Palivo	Denaturovaný alkohol alebo alkohol s čistým spaľovaním
Kapacita nádrže	1,2 L
Doba horenia	Približne 5 hodín
Výkon horáka	1500 W
Čas na prevarenie 1 L vody	15 minút
Hlavný materiál	Nerezová oceľ
Princíp činnosti	Absorpcia
Určené použitie	Na palube vozidiel alebo lodí (karavan, obytné auto, loď)
Funkcie	Varič alebo varné zariadenie
Bezpečnosť	Nezakrývať; používať len denaturovaný alkohol; nefajčiť; odporúča sa hasiaci prístroj triedy A; dostatočné vetranie
Čistenie	Pravidelne čistiť; vyhýbať sa ostrým predmetom; odstrániť tuk a olej
Dostupné náhradné diely	Nádrž (ref. 9103303994), horák, mriežka
Záruka	Podľa zákonných podmienok; kontaktujte pobočku alebo predajcu
Číslo výrobku	9103303920

Často kladené otázky - Origo 5100 DOMETIC

Aký typ paliva použiť s varičom Origo 5100 ?

Používajte iba denaturovaný alkohol alebo alkohol s čistým spaľovaním. Nikdy nepoužívajte benzín, naftu, metanol, propán ani podpaľovač na drevené uhlie.

Ako naplniť nádrž variča ?

Uistite sa, že varič je vychladený. Odstráňte veko, horák a mriežku. Držte nádrž hore dnom a naplňte ju denaturovaným alkoholom maximálne do 1,2 L. Skontrolujte hladinu držaním nádrže vertikálne po dobu 20 sekúnd. Utrite všetok rozliaty alkohol.

Ako zapáliť varič Origo 5100 ?

Odstráňte veko. Potiahnite ovládací gombík a otočte ním doľava (ON). Vložte zapaľovač do zapaľovacieho otvoru horáka a zapáľte. Rýchlo stiahnite ruku, len čo sa horák zapáli.

Ako uhasiť varič ?

Otočte úplne ovládací gombík doprava (OFF) na zatvorenie horáka. Počkajte približne päť sekúnd, potom otočte gombík doľava (ON) pre kontrolu, či je plameň zhasnutý. Nakoniec otočte späť doprava (OFF).

Môže sa varič používať vnútri ?

Áno, ale s dostatočným vetraním. Pred spustením sa uistite, že miesto je dobre vetrané, aby ste predišli riziku udusenia.

Čo robiť, ak sa horák zapáli a potom okamžite zhasne ?

Ak varič nie je úplne vychladený, fúknite do otvoru horáka na rozptýlenie pary, potom znovu zapáľte podľa popisu.

Ako čistiť varič ?

Pravidelne čistite suchými handričkami. Nepoužívajte ostré alebo špicaté predmety. Dôkladne odstráňte tuk a olej, ktoré sa prichytia na zariadení.

Aké príslušenstvo je k dispozícii pre Origo 5100 ?

Náhradná nádrž je k dispozícii pod referenčným číslom 9103303994. Ďalšie diely ako horák a mriežka je možné objednať u výrobcu alebo predajcu.

Aká je doba horenia s plnou nádržou ?

Doba horenia je približne 5 hodín pri maximálnom výkone.

Aké bezpečnostné opatrenia sú nevyhnutné ?

Nikdy nezakrývajte varič. Udržujte horľavé látky v dostatočnej vzdialenosti. Počas používania nefajčite. Majte po ruke hasiaci prístroj triedy A. Noste vhodné oblečenie a nikdy nenechávajte zariadenie bez dozoru.

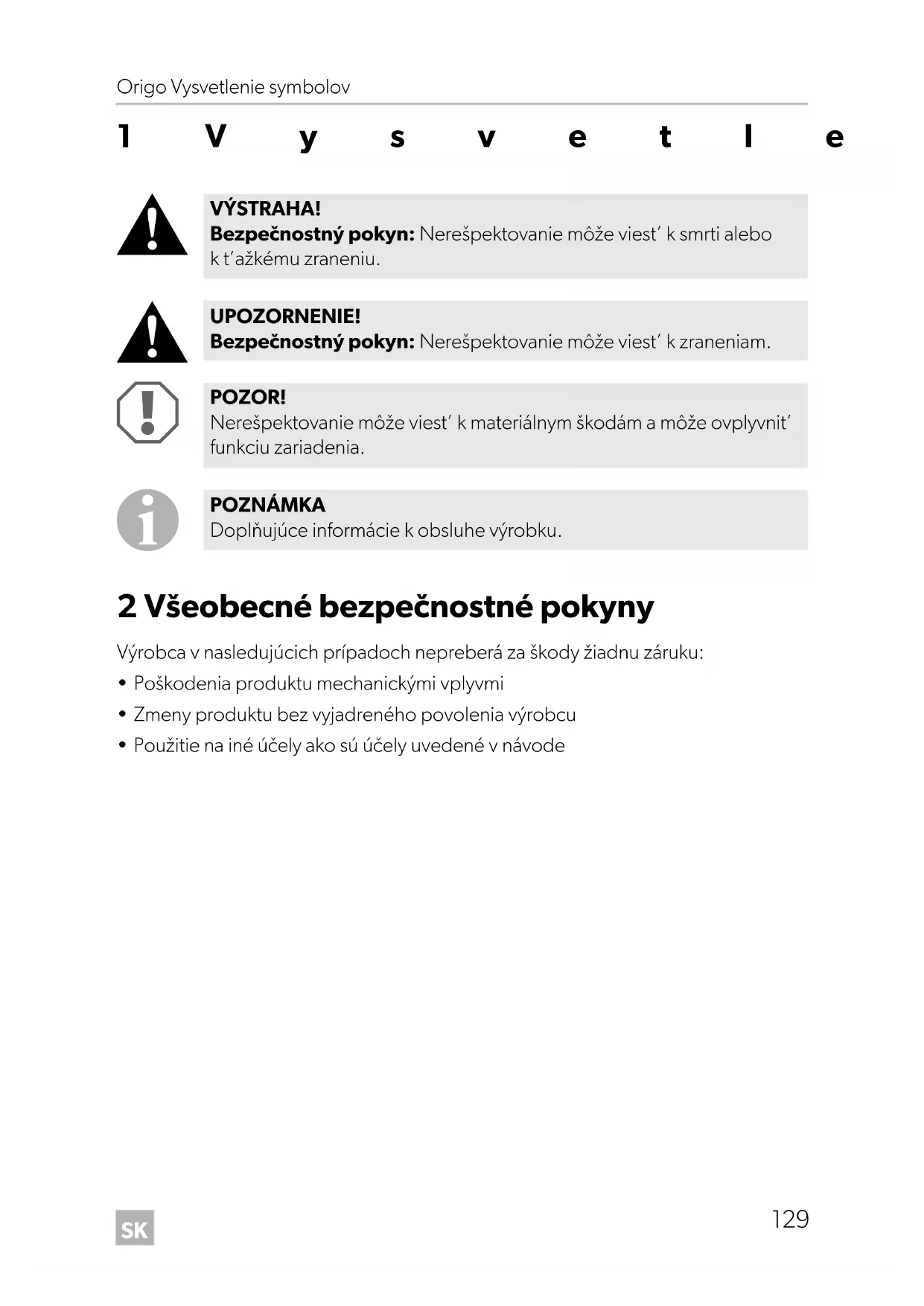

NÁVOD NA OBSLUHU Origo 5100 DOMETIC

• Poškodenia produktu mechanickými vplyvmi
• Zmeny produktu bez vyjadreneho povolenia vyrobcu
• Použitie na iné účely ako su účely uvedené v námode

• Používajte výhradne denaturovaný lieh. Nepoužívajte iné palíva ako benzín, naftu, metán, propán ani podpal'ovac grilu.

- Nebezpečenstvo udusenia!

Pred zapálaním spotrebíča zaistite, aby bol priestor dostatočné vetraný.

• Zaistite, aby ste mali na dosah hasiaci prístroj triedy A (na požiare spôsobené liehom.

Zabezpečte, aby hasiaci prístroj pravidelne kontroloval odborník.

• Osoby (vrátane deti), ktoré z dovodu ich fyzickych, zmyslovych ci duševnych schopnosti alebo ich neskúsenosti Či neznalosti nie su schopné vyrobok bezpečne používat', nemajú používat'tento prístroj bez dozoru alebo poučenia od zodpovednej osoby.

POZOR!

• Hor'avé látky uchovávajte d'aleko od ohrievácích a varn'ych zariadení, ak o aj sveteln'ych a tepeln'ych zdrojov.
  Denaturovan'y lieh skladujte vyhradne vo vhodnych nádobách a v dostatočnej vzdalenosti od ohrievača.
• Odstrante vsetky zdroje iskier alebo plamenov na mieste skladovania alebo plenia liehu.
• V dôsledku preplnenia alebo Rozliatia denaturovaného lieku, ako aj kvôli horucim predmetommöze dojst'k'tažkym popáleninám.
• Lieh horí plamenom, ktorý je takmer neviditel'ný, preto kvôli neskóremu zisteniu nebezpečenstvaMZe dojst'k značnym skodám.

POZOR!

• Rozliaty lieh okamžite utrite, aby nedoslo k nebezpečenstvu požiaru.
• Pri manipuláci's liehom ani pri prevadzke ohrievača nefajcite.
• Nádobu horáka naplěte majviac po značku maximálneho plniaceho množstva. Lieh sa pri ohriátá nadoby horáka roztáhuje. Pri preplné denaturovaného liehumöze vnútri ohrievača prist k nekontrolovanému horeniu.

2.3 Bezpečnost'pri prevádzke prístroja

VYSTRAHA!

• Ohrievač nezakrývajte.
  Pri používaní ohrievača používajte vchodné odev.
  Nenoste vol'ne visiaci odev, ktorý sa može chytit' od ohna.
• Hned'ako sa horak zapalli, rychlo odtiahnite ruku.

POZOR!

• Ohrievač nechajte vychladnúť na teplotu okolia a až potom sa ho dotykajte holými rukami.
• Vnútro ohrievača a jeho okolie uchovávajte bez tuku, alkoholovych látok, plastov a hor'av'ych látok (ako su napr. záclony, utierky Či kuchynské materiały).
• Pri ohrievani tuku alebo oleja postupujte opatrne. Tuk a olej sa možu pri vysokych teplotach zapálit'.
• Používajte výhradne suché chnapky, aby nedochádzalo k vzniku pár. Nepoužívajte namiesto chnapiek utierky a pod., pretože sa možu chytit od ohna.
• Spotrebič nikdy nenechávajte pri varení bez dozoru. Látky vykypné z hrncov možu spôsobit vznik dymu a požiar.
• Nastavte regulator na moznost „Aus" (Vyp.) (obr. 1 5, strane 3) a až potom snímte hrniec.

3 Rozsah dodávky

• Ohrievač
• Návod na obsluhu

4 P r i s l u š e n

Oznacenie Tovarove c.

5 Používanie podl'au urchenia

V dosledku preplenia alebo Rozliatia denaturovaného lieku, ako aj kvôli horucim predmetom möglich dojst k tázkým popáleninám.

Skontrolujte, Či ohrievač vychladol na izbovú teplotu.
Snímte horný kryt (1).
Uvol'nite horak (4) z telesa zariadenia (9) tak, ze potlacite pridrzné pruziny (10).
Snímtemriežku (3).
Nádoba horák (8), horák (4) a mriežka (3) sa z telesa zariadenia vyberajú ako,...\ jedna jednotka (9).
Uvol'nite nadobu horaka (8) z horaka (4) tak, ze stlacite pruzinu (6).
Skontrolujte otvor palivovej nádrže, Či vnej nie je plameč ani Žiar.
Nadobu horaka (8) drzte naklonenu smerom dolu (obr. 2, strane 3).
Nalejte denaturovany lieh cez drôtené pletivo do otvoru nádoby horáka (8). Nádoba horáka smie obsahovat maximálne 1,2 l.
Skontrolujte stav naplenia tak, ze nádobu horáka (8) vertikálne nakloníte (obr. 3, strane 4).

V tejto polohe ju podržte 20 sekünd, aby sa potvrdilo, ze nie je preplnéná.
V prihide potreby pri tom možete vliat' prebytočné palivo.

Maximány stav naplénia je dosiahnuty, ked' je palivo vidiet' pri záreze v otvore (obr. 3, strane 4).

POZNÁMKA

Ohrievač funguje, aj ked' nádoba horáka nie je úplne plná.

Jednotku, ktoru tvorí nádoba horáka (8), horák (4) a mriežka (3) nasad'te do zariadenia.

Dajte pozor,aby bola Jednotka držaná pruzinami (10).

7.2 Zapalenie ohrieva(obl. 1, strane 3)

UPOZORNENIE!

Hned'ako sa horak zapalli, rychlo odtiahnite ruku.

Snímte horný kryt (1).
Na otvorenie horaka (4) vytiahnite von regulator (5) a nastavte ho do polohy EIN (Zap.).
Cez zapal'ovaci otvor zapal'te horak (4).

POZNÁMKA

Použivanie spotrebica na varenie:

Nepoužívajte horný kryt (1).
Postavte hrniec ci panvicu priamo na mriežku (3).

7.3 Zhasnutie plameña (obr. 1, strane 3)

Plát zákonom stanovená záručná lehota. Ak by bol vyrobok chybný, obratte sa na vasho špecializovaného predajcu alebo na pobocku vyrobcu vo vašej krajine (adresy pozri na zadnej strane námodu).

Ak ziadate o vybavenie opravy alebo narokov vyplvajucich zo zarukey, musite prilozit nasledovné podklady:

• kópiu faktúrys datumom kúpy,
  dovod reklamacia alebo opis chyby.

10 Likvidácia

Ked'vyrobok definitivne vyradite z prevadzky, informujte sa v najblizsom recyklacnom stredisku alebo u vašho špecializovaného predajcu o prislužnych predpisoch týkajúcich sa likvidácie.

11 Technické udaje

	Origo5100
Tovarovéč.: 9103303920
Trvanie horenia: cca. 5 hod.
Vykon horáka: 1500 W
Čas potrebné na ohriatie 1 l vody do varu: 15 min
Max. plniace množstvo: 1,21
Rozmery (Ø x V):	280 x 285 mm
Hmotnost': 2,5 kg
