KÄYTTÖOHJE CVH1700G DOMETIC

1 Tärkeitä huomautuksia

Lue nämä ohjeet huclellisesti ja noudata kaikkia tämän tuotteen käyttöchjeissa annettuja ohjeita, määräyksiä ja varoituksia. Näin varmistat, että tuotteen asennus, käyttö ja huolto sujuu alina oikein. Näiden ohjeiden TÄYTYY jäädä tuotteen yhteyteen.

Käyttämällä tuotetta vahvistat lukencesi kaikki ohjeet, määräykset ja varoitukset huoleilisesti ja että ymmärrät ja hyväksyt tässä annetut ehdot. Sitoudut käyttämään tuotetta ainoastaan sen käyttötarkoitukseen ja ilmoitetuissa käyttökohteissa ja noudattaen tässä tuotteen käyttöohjeessa annettuja ohjcita, määräyksiä ja varoituksia sekä voimassa olevia lakeja ja määräyksiä. Tässä annettujen ohjeiden ja varoitusten lukematta ja noudattamatta jättäminen voi johtaa omaan tai muiden loukkaantumiseen, tuotteen vaurioitumiseen tai muun ympäirillä olevan omaisuuden vaurioitumiseen. Tähän tuotteen käyttöohjeeseen, chjeisiin, määräyksiin ja varoituksiin sekä oheisdokumentteihin voidaan tehdä muutoksia ja niitä voidaan päivittää. Katso ajantasaiset tuotetiedot osoitteesta documents.dometic.com.

2 Symbolien selitykset

Merkkisana tunnistaa turvallisuusviestejä ja omaisuusvahinkoihin liittyviä viestejä ja osoittaa lisäksi vaaratekijän vakavuusasteen.

VAARA!

Viittaa vaaralliseen tilanteeseen, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.

VAROITUS!

Viittaa vaaralliseen tilanteeseen, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.

HUOMIO!

Viittaa vaaralliseen tilanteeseen, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos sitä ei vältetä.

HUOMAUTUS!

Viittaa tilanteeseen, joka voi johtaa omaisuusvahinkoon, jos sitä ei vältetä.

OHJE Tuotteen käyttöä koskevia lisätietoja.

3 Turvallisuusohjeet

Huomioitavaa ennen käyttöä

• Ennen asennustöiden aloittamista on varmistettava, että saatavilla oleva kaasu (kaasulaatu ja kaasun paine) sopivat yhteen laitteen säätöjen kanssa.
• Tämän laitteen säädöt on ilmoitettu kilvessä (tai tyyppietiketissä).
• Tätä laitetta ei ole yhdistetty palotuotteiden poistolaitteeseen. Se täytyy asentaa ja liittää voimassa

olevien asennusmääräysten mukaisesti. Kiinnitä erityistä huomiota tuuletusta koskeviin vaatimuksiin.

Perusturvallisuus

VAROITUS! Räjähdysvaara

Ainoastaan pätevä henkilöstö saa korjata tätä laitetta. Virheellisesti suoritetuista korjaustöistä saattaa aiheutua huomattavia vaaroja.
Laite täytyy asentaa käyttömaassa voimassa olevien kansallisten määräysten mukaisesti.
Älä tee laitteeseen muutoksia.
Älä poista äläkä vaihda mitään tämän laitteen osia.
Kaasuletku täytyy vaihtaa, jos kansalliset määräykset niin vaativat.
Älä kierrä, venytä tai purista kaasunsyöttöletkua äläkä kohdista siihen mitään muita kuormituksia.

VAROITUS! Tukehtumisvaara

Tämän laitteen käyttäminen tuulettamattomassa tilassa synnyttää happikadon.
Laitetta saa käyttää vain tilassa, jossa on hyvä ilmanvaihto.
Tämä laite on tarkoitettu ainoastaan ruoan valmistukseen. Sitä ei saa käyttää muihin tarkoituksiin, kuten huoneen lämmitykseen.

VAROITUS! Palovaara

Älä jätä tätä laitetta ilman valvontaa sen ollessa kuuma tai toiminnassa.
Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki laitteella.
Pidä sopiva sammutusväline saatavilla. Huolehdi siitä, että osaava alan ammattilainen tarkastaa sammutusvälineen säännöllisin väliajoin.

VAROITUS! Palovammojen vaara

Pidä kädet, kasvot ja hiukset kaukana polittimista.
Älä käytä löysää vaatetusta tai päästä pitkiä hiuksia roikkumaan vapaasti, kun sytytät tai käytät tätä laitetta.
Pidä lapset ja lemmikkieläimet etäisyydellä.

Tarkkaile huolellisesti kaikkea toimintaa tämän laitteen lähellä välttääksesi palovammat tai muut vammat.

VAROITUS! Terveysvaara

Tätä laitetta voivat käyttää valvonnan alaisuudessa myös vähintään 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu laitteen käytön vaatima kokemus tai tietämys, mikäli edellä mainittuja henkilöitä on opastettu käyttämään laitetta turvallisesti ja mikäli henkilöt ymmärtävät laitteen käyttöön liittyvät riskit.

HUOMIO! Loukkaantumisvaara

Jos lasikansi rikkoutuu:

• Sammuta välittömästi kaikki polttimet ja sähkötoimiset lämmityselementit, ja katkaise laitteen virransaanti.
• Älä kosketa laitteen pintaa.
• Älä käytä laitetta.

HUOMAUTUS! Vahingonvaara

Sulje lasikansi ennen matkan alkua.
Sammuta kaikki polttimet, ennen kuin suljet lasikannen.
Pidä raskaat tai terävät esineet poissa lasikannen pinnalta.

Nestekaasun käsittelyä koskevat turvatoimet

VAROITUS! Räjähdysvaara

Irrota nestekaasupullo aina käytön jälkeen.

Säilytä nestekaasupulloja etäällä lämmitys- ja ruuanlaittolaitteista ja muista valon- ja lämmönlähteistä paikassa, jossa on hyvä ilmanvaihto, ja lasten ulottumattomissa.

Nestekaasupulloja ei koskaan saa säilyttää tuulettamattomissa paikoissa tai maan pinnan alapuolella (suppilomaiset kuopat).

Nestekaasupulloja ei koskaan saa säilyttää rakennuksissa kuten autotalleissa.

Sisäsäilytyksessä täytyy noudattaa kansallisia säädöksiä.

Älä säilytä nestekaasupulloja kyljellään.

Suojaa nestekaasupullot suoralta auringonpaisteelta. Lämpötila ei saa olla yli 50 °C.

Laitteen käyttöturvallisuus

kuva. 1 sivulla 3

VAARA! Häkämyrkytysvaara

Nestekaasun palamisesta syntyy häkää, ja suljetuissa tiloissa se pääsee kertymään. Käytä tätä laitetta vain riittävän ilmastoidussa tilassa.

VAARA! Tukehtumisvaara

Kaasukäyttöisen ruoanlaittovälineen käyttö tuottaa kuumuutta, kosteutta ja palamistuotteita tilaan, johon se on asennettu.
- Varmista, että keittiö on hyvin tuuletettu varsinkin laitteen ollessa käytössä.
- Pidä luonnolliset tuuletusaukot auki tai asenna mekaaninen tuuletuslaite (esim. liesituuletin).
Laitteen pitkäaikainen intensiivinen käyttö voi vaatia lisätuuletusta esimerkiksi lisäämällä mekaanista tuuletusta siellä, missä se on mahdollista. Lisätuuletusta voidaan tarvita lisäksi, jotta palamistuotteet saadaan poistettua turvallisesti ulkoilmaan samalla, kun huoneen ilma saadaan vaihdettua lisätuuletuksella. Kysy neuvoa ammattilaiselta ennen lisätuuletuslaitteen asentamista.

VAROITUS! Räjähdysvaara

Älä käytä tätä laitetta, jos siinä on vuotoja tai vaurioita tai jos se ei toimi kunnolla.
Älä käytä laitetta seuraavissa tilanteissa:
- Huoltoasemilla
- Autolautoilla
- Kun ajoneuvoa, johon laite on asennettu, kuljetetaan kuljetus- tai hinausajoneuvolla.

Tulipalon sattuessa katkaise kaasunsyöttö.

Älä sijoita kemikaaleja, syttyviä materiaaleja tai aerosolisuihkeita tämän laitteen lähelle.

Älä koskaan etsi kaasuvuotoja avoliekin avulla.

Jos tunnet kaasunhajua:

• Älä yritä sytyttää tätä laitetta.
  • Sammuta kaikki avoliekit.
• Katkaise kaasunsyöttö.
• Irrota laite kaasunsyötöstä.
• Tarkastuta kaasujärjestelmä ammattiliikkeellä.

Kiinnitä tai irrota kaasusäiliö vain kaukana avoliekeistä, sytytysliekistä tai muista syttymislähteistä ja vain, kun laite tuntuu kosketettaessa kylmältä.
Tarkista, että tämän laitteen ja kaasusäiliön välinen tiiviste on paikallaan ja hyvässä kunnossa, ennen kuin käytät kaasusäiliötä.
Älä käytä tätä laitetta, jos tiiviste on vaurioitunut tai kulunut.
Katkaise kaasunsyöttö kaasupullosta käytön päätteeksi.

VAROITUS! Palovaara

Älä käytä tai säilytä syttyviä materiaaleja tässä laitteessa tai sen lähellä (esim. paperi, kankaat).
Älä laita mitään muita esineitä kuin keittoastioita tämän laitteen päälle tai sitä vasten.
Pidä palavat esineet kaukana polttimesta.
Aseta keittoastioiden kahvat seuraavasti:
- Keittoastioiden kahvat eivät saa koskaan ulottua laitteen reunan yli.
- Käännä keittoastian kahva sisäänpäin, mutta älä niin, että se ulottuu toisten polttimien yläpuolelle.
Älä kuumenna rasvaa tai öljyä liikaa.
Käsittele kuumia keittoastioita aina kuivilla patalapuilla.
Kytke laite pois päältä, ennen kuin otat keittoastian pois.
Käytä tätä laitetta vain, jos aikuinen voi olla paikalla.

VAROITUS! Palovammojen vaara

Kosketettavat osat voivat olla erittäin kuumia. Pidä pienet lapset loitolla.

HUOMIO! Palovammojen vaara

Käytä suojakäsineitä kun käsittelet kuumia komponentteja.
Anna tämän laitteen jäähtyä kunnolla, ennen kuin kosket siihen paljain käsin.
Jos sytytät polittimen käsin:
- Käytä pitkiä tulitikkuja tai sopivaa sytytintä.
- Vedä kätesi nopeasti pois heti, kun poltin on syttynyt.
Alkoholin tai käsikauppa- tai reseptilääkkeiden käyttäminen voi

heikentää kykyäsi asentaa tämä laite asianmukaisesti tai käyttää sitä turvallisesti.

4 Toimituskokonaisuus

Kuvaus

Liesiyhdistelmä

Kiinnitysruuvit

Hajulukko ja kumitiiviste

Asennus- ja käyttöohje

5 Käyttötarkoitus

Kaasuliedet ja liesi-tiskiallasyhdistelmät on tarkoitettu asennettavaksi asuntovaunujen tai matkailuautojen keittiöön tai työtasoon.

Tuote sopii seuraaviin:

• Ruoan keittäminen ja paistaminen tarkoitukseen sopivassa keittoastiassa
• Käyttö sallitun kaasuluokan kaasulla (propaani (G31), butaani (G30))

Tuote ei sovellu seuraaviin:

• Käyttö tilalämmittimenä
• Ulkokäyttö
• Venekäyttö

Tämä tuote soveltuu ainoastaan näissä ohjeissa ilmoitettuun käyttötarkoitukseen ja käyttökohteeseen.

Näistä ohjeista saat tuotteen asianmukaiseen asennukseen ja/tai käyttöön tarvittavat tiedot. Väärin tehdyn asennuksen ja/tai väärän käyttötavan tai vääränlaisen huollon seurauksena laite ei toimi tyydyttävästi, ja se saattaa mennä epäkuntoon.

Valmistaja ei ota vastuuta tapaturmista tai tuotevaurioista, jotka johtuvat seuraavista:

• Väärin tehty asennus tai liitäntä, ylijännite mukaan lukien
• Väärin tehty huolto tai muiden kuin valmistajalta saatavien alkuperäisten varaosien käyttö
• Tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• Käyttö muuhun kuin tässä ohjeessa ilmoitettuun tarkoitukseen

Dometic pidättää itsellään oikeuden muutoksiin tuotteen ulkonäössä ja spesifikaatioissa.

Dometic CVC, CVH FI

6 Tekninen kuvaus

6.1 Eri mallion tiedot

Mallista rippuen ledellä on 1-3 poltinta. Yhdistelmälatteissa on liesi (1-3 poltinta) ja tiskiallas

Katso spesifikaatot seuraavasta taulukosta

Mulli	Polittimian lukumäärä	Lasikansä	L-muotoinen	Pesuaellas
CVH 13 50	1	-	-	-
CVH 13 50G	1	x	-	-
CVH 15 25	2	-	-	-
CVH 15 25G	2	x	-	-
CVH 15 25LG	3	x	x	-
CVH 17 00G	3	x	-	-
CVC 1525G	1	x	-	x
CVC 1700	2	-	-	x
CVC 1700G	2	x	-	x
CVC 1875G	3	x	-	x

6.2 Ohjauspaneeli

0 kuva. 2 slvulla 4

Kuvake	Selitys	Kuvake	Selitys
[CSK7]	Mutala iekki	[2401]	Liekko pois
[SYRA]	Korkea iekki		Syhtyspainka

7 Asennus

7.1 Asennuspaikka

Asennusalueella täytyy olla tuuletusaukkoja, joiden avoin halkaisija on vähintään 150 cm².
Noudata vähimmäisetäisyyksiä.

kuva. 4 sivulla 6

Varmista, että asennuspaikalla ei ole vetoa.

7.2 Asennusvaiheet

1. Tee työtasoon aukko.

kuva. 5 sivulla 7

1. Aseta työtason ja laitteen väliin kumitiiviste.

OHJE Ota valmistajaan yhteyttä, jos laitteen mukana ei ole toimitettu kumitiivistettä.

1. Mallit, joissa on vain keittolevyt: Aseta alalevy keittolevyn kiinnityspinnalle ja kiinnitä laite työtasoon.

kuva. 6 sivulla 7

1. Kiinnitä laite työtasoon.

kuva. 7 sivulla 8

7.3 Laitteen liittäminen kaasunsyöttöön

Kaasuliitännän kokoamisen ja asennuksen saa tehdä vain pätevä henkilö, jolla on kaasulaitteiden rakentamiseen, asennukseen ja käyttöön tarvittavat tiedot ja taidot ja joka on käynyt turvallisuuskoulutuksen ja osaa siten tunnistaa ja välttää mahdolliset vaarat.

VAROITUS! Räjähdysvaara

Käytä vain nestekaasusäiliöitä, joissa on sertifioitu paineensäädin.
Vertaa tyyppikilven painetietoja nestekaasupullon painetietoihin.
Varo kohdistamasta rasitusta kaasuputkiin asennusta tehdessäsi tai sen jälkeen.

Noudata seuraavia ohjeita liitäntää tehdessäsi:

• Noudata kansallisia määräyksiä.

• Käytä liitäntään ainoastaan teräsputkea ∅ 8 x 1 mm (kaasutiiviiksi hitsattu, saumaton teräs tai ruostumaton teräs).

• Kiinnitä kaasuputki ympärillä olevien kalusteiden sivu- tai takaseinämiin, jotta säätimiin ei kohdistu kuormitusta.

• Kaasulinjaan ei saa kohdistua kuormitusta missään kohtaa.

• Syöttöliitäntäpisteen on oltava käytettävissä laitteen ollessa asennettuna.

• Liitä putket (katso luku Putkien yhdistäminen puristusliittimen avulla sivulla 134).

• Aseta laitteen päälle ohjekilpi, jossa on seuraava teksti: VAROITUS!

Tuuletusta on parannettava ruoanlaiton ajaksi esimerkiksi avaamalla laitteen lähellä olevat ikkunat. Laitetta ei saa käyttää tilan lämmittämiseen.

1. Avaa kaasusyöttö.
2. Tarkasta kaikkien liitäntöjen tiiviys saippuavedellä.

VAROITUS! Räjähdysvaara

Älä tarkasta tiiviyttä koskaan avoliekillä tai sytytyslähteiden lähellä.

Tiiviys on taattu, jos kuplia ei muodostu.

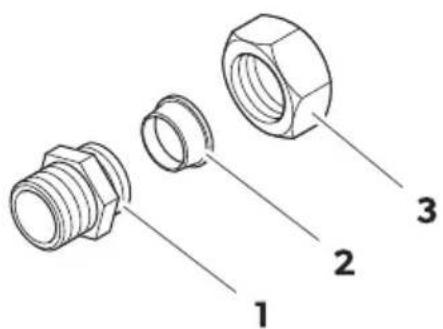

7.3.1 Putkien yhdistäminen puristusliittimen avulla

Standardeihin DIN 2353 ja DIN 3387-1 perustuvan standardin EN ISO 8434-1 mukaisesti (teräsputken halkaisija = 8 mm)

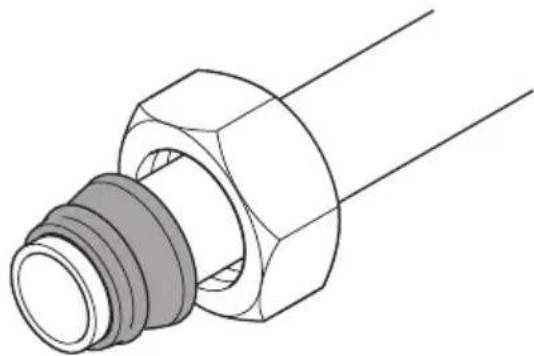

OHJE Tarkista kunkin putken liittimen tiiviys asennuksen jälkeen testi- ja/tai käyttöaineella testi- ja/tai käyttöpaineessa, esimerkiksi käyttämällä standardin EN 14291 mukaisia vaahtoaineita.

1 2 3

Nro Kuvaus Kuvaus

1 Liitäntänippa Eurocone, itsetiivistyvä kierteenmuovaava tiiviste

Nro Kuvaus Kuvaus

2 Kiristysrengas

3 Liitäntämutteri

Kokoonpanon valmistelu

Sahaa liitettävän putken pää oikeaan kulmaan.

OHJE

• Noudata sallittua 0,5°:n kulman toleranssia. Putken pään muotopoikkeamat, esimerkiksi vinoon sahatut putket, lyhentävät liittimen käyttöikää ja tiiviyttä.
• Poista purseet purseenpoistotyökalulla tai hiekkapaperilla.
• Poista epäpuhtaudet ja maalikerrokset.

Valinnainen: Levitä liitäntämutterin kierteisiin sopivaa voiteluainetta vääntömomentin vähentämiseksi ja asennuksen helpottamiseksi.

Menetelmä A: Suora asennus liitäntänippaan

kuva. 8 sivulla 9

1. Liu'uta liitäntämutteri putken päähän.
2. Liu'uta kiristysrengas putken päähän liitäntämutterin eteen siten, että leikkaava reuna on putken päätä kohti.
3. Aseta liitäntänippa putkeen.
4. Paina putkea liitäntänipan rajoitinta vasten ja esikiristä liitäntämutteria käsin, kunnes tunnet vastusta.

OHJE Varmista, että putki koskettaa liitäntänipan rajoitinta, jotta kirstysrengasrengas voi tehdä putkeen kierteen ja liitännästä tulee tiivis.

1. Pidä liitäntämutteria paikallaan yhdellä kiintoavaimella ja kiristä liitäntämutteri toisella kiintoavaimella 1–1,5 kierrosta.

HUOMAUTUS! Vahingonvaara

Älä anna putken pyöriä.
Varmista, että liitäntämutteri on kiristetty oikein. Jos liitäntämutteria kiristetään liian vähän tai liikaa, asennuksen paineenkestävyys heikkenee ja käyttöikä lyhenee. Tämä voi johtaa vuotoihin tai putki voi liukua ulos.

Menetelmä B: Esikokoonpano, jossa on esiasennusavain ja lopullinen kokoonpano

OHJE Sarja-asennuksiin suositellaan esikokoonpanoa, jossa on esiasennusavain.

Esikokoonpano

kuva. 9 sivulla 10

OHJE Esiasennusavaimen kartiot ovat kuluvia osia. Tarkista kartiot säännöllisin väliajoin kartiotulkeilla. Vaihda esiasennusavaimet, joiden kartiot eivät ole riittävän tarkkoja tai joissa on merkkejä kulumisesta.

1. Liu'uta liitäntämutteri putken päähän.
2. Liu'uta kiristysrengas putken päähän liitäntämutterin eteen siten, että leikkaava reuna on putken päätä kohti.
3. Aseta esiasennusavain putkeen.
4. Paina putkea esiasennusavaimen rajoitinta vasten ja esikiristä kiristysrengasta ja liitäntämutteria käsin, kunnes tunnet vastusta.

OHJE Varmista, että putki koskettaa esiasennusavaimen rajoitinta, jotta kirstysrengas voi tehdä putkeen kierteen ja liitännästä tulee tiivis.

1. Pidä esiasennusavainta paikallaan ja kirstä liitäntämutteri kiintoavaimella 1–1,5 kierrosta. Älä käännä sen jälkeen yli puolta käännöstä enempää.

HUOMAUTUS! Vahingonvaara

Varmista, että liitäntämutteri on kiristetty oikein. Jos liitäntämutteria kiristetään liian vähän tai liikaa, asennuksen paineenkestävyys heikkenee ja käyttöikä lyhenee. Tämä voi johtaa vuotoihin tai putki voi liukua ulos.

OHJE Älä anna putken pyöriä.

1. Irrota esiasennusavain.

Lopullinen kokoonpano

kuva. 10 sivulla 11

1. Aseta liitäntänippa putkeen.

FI Dometic CVC, CVH

1. Paina putkea liitäntänipan rajoitinta vasten ja esikiristä liitäntämutteria käsin, kunnes tunnet vastusta.

OHJE Varmista, että putki koskettaa liitäntänipan rajoitinta, jotta kirstysrengasrengas voi tehdä putkeen kierteen ja liitännästä tulee tiivis.

1. Pidä liitäntänippaa paikallaan yhdellä kiintoavaimella ja kiristä liitäntämutteri toisella kiintoavaimella 0,5 kierrosta. Älä käännä enempää (enintään 2 kierrosta, mukaan lukien esiasennus ja loppukokoonpano).

HUOMAUTUS! Vahingonvaara

Varmista, että liitäntämutteri on kiristetty oikein. Jos liitäntämutteria kiristetään liian vähän tai liikaa, asennuksen paineenkestävyys heikkenee ja käyttöikä lyhenee. Tämä voi johtaa vuotoihin tai putki voi liukua ulos.

OHJE Älä anna putken pyöriä.

Liittimen tarkistaminen

Kun liitäntämutteri kiristetään, sen kiertyminen liitäntänippaan painaa kiristysrenkaan putkeen. Paine muuttaa kiristysrenkaan muotoa ja muodostaa ulostyöntyneen kauluksen, mikä tekee liitännästä tiiviin.

Tarkista ensimmäisen asennuksen jälkeen ulostyöntynyt kaulus leikkauskohdasta.

Kiristä liitäntämutteri uudelleen aina jokaisen irrotuksen jälkeen.

1. Pidä liitäntänippaa paikallaan yhdellä kiintoavaimella ja irrota liitäntämutteri toisella kiintoavaimella.

2. Tarkista, onko kiristysrenkaaseen muodostunut tiivis ulostyöntynyt kaulus leikkauskohtaan.

3. Ulostyöntyneen kauluksen on oltava tasainen ja peitettävä 80 % leikkauspinnasta.

4. Teräsputket: Ulostyöntyneen kauluksen on oltava tasainen ja peitettävä leikkauspinta kokonaan.

5. Tarkista kiristysrenkaan sopivuus. Kiristysrengas voi pyöriä, mutta se ei saa liikkua aksiaalisuuntaan.

7.3.2 Pohjaventtiilin kokoaminen

Kokoa pohjaventtiili kuvan mukaisesti:

kuva. 11 sivulla 11

7.4 Laitteen liittäminen tasavirtasyöttöön

OHJE Liekkivahti ja lasikannen turvatoiminto toimivat vain, kun tasavirtalähde on kytketty oikeaa napaisuutta noudattaen.

1. Liitä laite kuvan osoittamalla tavalla.

kuva. 12 sivulla 12

bk musta rd punainen

1. Lisää 1 A -sulake plus-johtoon lähelle akkua.

8 Liesiyhdistelmän käyttäminen

VAROITUS! Palovammojen vaara

Kaikki laitteen osat ohjauspaneelia lukuun ottamatta kuumenevat voimakkaasti ruoanlaiton yhteydessä. Älä koske laitteen kuumiin osiin käytön aikana äläkä sen jälkeen. Anna laitteen jäähtyä kunnolla.
Älä käytä tiskiallasta ruoanlaiton aikana. Anna laitteen jäähtyä kunnolla ennen tiskialtaan käyttöä.
Jos laitteessa on lasikannet ja tiskialtaan lasikansi on suljettu ruoanlaiton aikana, varmista, että keittoastian ja tiskialtaan lasikannen välillä on etäisyyttä vähintään 10 mm.

HUOMIO! Palovammojen vaara

Poista kaikki muoviset tarvikkeet tiskialtaasta ennen ruoanlaittoa.

HUOMIO! Palovammojen vaara

Älä sulje lasikantta, kun poltin on päällä.

8.1 Päälle kytkeminen

VAARA! Häkämyrkytysvaara

Ennen kuin sytytät laitteen liekin, varmista riittävä ilmanvaihto.
Asennustilan tuuletusaukkojen, joiden halkaisija on vähintään 150 cm², täytyy olla auki käytön ajan. Tuuletusaukot voi sulkea, kun laitetta ei käytetä.

VAROITUS! Räjähdysvaara/palovaara

Käytä ainoastaan sallitun kaasuluokan kaasua (propaani (G31), butaani (G30)). Älä käytä muita polttoaineita.

1. Valitse polttimille sopivat keittoastiat seuraavan taulukon mukaan:

kuva. 13 sivulla 13

Poltin ( va. 13)

Keittoastian halkaisija

S 10 ... 16 cm

M 12 ... 18 cm

L 16 ... 22 cm

1. Kytke liesi päälle kuvan osoittamalla tavalla.

kuva. 14 sivulla 14

Mallista riippuen polttimet syttyvät eri tavalla:

• Käsin tehtävä sytytys: 📣va. 14, A
• Sähköinen sytytys: 📄va. 14,
- Piezosytytys: 📝va. 14, B

1. Varmista polttimen oikea toiminta tarkastamalla liekki silmämääräisesti.

Liekin tulisi näyttää käytettävästä kaasusta riippuen seuraavalta:

- Propaani (G31): Liekki, jossa on sininen ydin ja selkeä ääriviiva.

- Butaani (G30): Liekki, jonka kärki on hieman keltainen, kun poltin kytketään päälle. Keltainen kärki voimistuu polittimen kuumentuessa.

1. Jos liekki ei näytä kuvatulta, kytke liesi pois (katso luku Pois kytkeminen sivulla 137) ja toimi seuraavasti:

2. Tarkista, onko poltin likaantunut, ja puhdista poltin tarvittaessa.

3. Tarkista kaasun laatu ja vaihda kaasupullo tarvittaessa (katso luku Kaasupullon vaihtaminen sivulla 137).

8.2 Pois kytkeminen

HUOMIO! Loukkaantumisvaara

Älä sammuta laitetta sulkemalla lasikannen.

Kytke liesi pois kuvan osoittamalla tavalla.

kuva. 15 sivulla 14

8.3 Kaasupullon vaihtaminen

VAROITUS! Räjähdysvaara

Kaasupullon saa vaihtaa vain tiloissa, joissa on hyvä ilmanvaihto.
Varmista, että lähellä ei ole sytytyslähteitä.
Kaasupullon saa vaihtaa vain, kun laite ei ole käytössä ja kun kaasun syöttö laitteeseen on katkaistu.

1. Sammuta laite kiertämällä nuppi nolla-asentoon.
2. Sulje kaasupullon venttiili.
3. Vaihda kaasupullo kaasuliittimen valmistajan ohjeiden mukaisesti.

9 Puhdistus ja hoito

HUOMIO! Palovammojen vaara

Anna laitteen jäähtyä kunnolla ennen sen puhdistusta, tarkastusta tai huoltoa.

9.1 Laitteen puhdistaminen

kuva. 16 sivulla 15

1. Ota kattilatuki pois ( 16, 1.).
2. Puhdista laite pehmeällä, kostealla liinalla (☐va. 16, 2.).

Lisää ruostumattoman teräksen ja lasipintojen hoito-ohjeita on osoitteessa gr.dometic.com/beVsW0.

Jos lähetät tuotteen korjattavaksi, liitä korjaus- ja takuukäsittelyä varten mukaan seuraavat asiakirjat:

• Kopio kuitista, jossa näkyy ostopäivä
• Valitusperuste tai vikakuvaus

Huomaa, että itse tai väärin tehty korjaus voi vaarantaa turvallisuuden ja johtaa takuun raukeamiseen.

9.2 Vuosittainen turvatarkastus

Kaasuliitännän kokoamisen ja asennuksen saa tehdä vain pätevä henkilö, jolla on kaasulaitteiden rakentamiseen, asennukseen ja käyttöön tarvittavat tiedot ja taidot ja joka on käynyt turvallisuuskoulutuksen ja osaa siten tunnistaa ja välttää mahdolliset vaarat.

Pätevän ammattilaisen täytyy turvallisuussyistä tarkastaa laitteen toimivuus vuosittain. Kaikki viat täytyy korjata.

9.3 Suuttimien vaihtaminen

Kaasuliitännän kokoamisen ja asennuksen saa tehdä vain pätevä henkilö, jolla on kaasulaitteiden rakentamiseen, asennukseen ja käyttöön tarvittavat tiedot ja taidot ja joka on käynyt turvallisuuskoulutuksen ja osaa siten tunnistaa ja välttää mahdolliset vaarat.

Vaihdata suuttimet pätevällä ammattilaisella esitetyllä tavalla.

a) Suuttimien poistaminen:

kuva. 17 sivulla 16

b) Suuttimien asentaminen:

kuva. 18 sivulla 17

10 Hävittäminen

Vie pakkausmateriaali mahdollisuuksien mukaan niille tarkoitettuihin kierrätysjäteastioihin. Tiedustele lähimmästä kierrätyskeskuksesta tai jälleenmyyjältä tuotetta koskevia yksityiskohtaisia hävittämistä koskevia ohjeita.

11 Takuu

Tuotetta koskee lakisääteinen tuotevastuuaika. Jos tuote on viallinen, ota yhteyttä valmistajan toimipisteeseen omassa maassasi (ks. dometic.com/dealer) tai jälleenmyyjään.

Dometic CVC, CVH FI

12 Tekniset tiedot

Kasaulukkka	propaani (G31), butaani(G30)
Labeluokitus	I_2B/P(30)
Kasaulitännän paine	AT, DE, BG, CY, DK, EE, FI, GR, HU, IS, LT, LV, MT, NL, NO, RO, SE, SI, SK, AL, HR, MK, TR.30 mbar propaani (G31)30 mbar butaani (G30)
Labeluokitus	I_2+ , propaani/butaani
Kasaulitännän paine	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, PL, PT, SI, SK, AL, MK, TR.37 mbar propaani(G31)28 mbar ... 30 mbar butaani(G3Q)
Litäntäjänmite(vainmalit, jolaassähkyätylys)	12V= (1A sulak)
Mbit (LxK x S)	600 × 140 × 450mm
Tarkusha/sertifikastti	CE

kuva.13 slvulla13

Mulli	Poltin S			Poltin M			Poltin L
CVH 13 50(G)	-	-	-	-	-	-	0.73	2.0	146
CVH 15 25(G)	0.54	1.1	80	-	-	-	0.73	2.0	146
CVH 15 25(G)	0.54	1.1	80	-	-	-	0.73	2.0	146

Polski

1 Waźne wskazówki

HOIATUS! Lämbumisoht

7.2 Paigaldustoimingud

Detali zõtu specifiikäciju skat et laja tabulä

Modela	Doglu skaits	Stäkla väks	Lforma	Izlietne
CVH 13 50	1	-	-	-
CVH 13 50G	1	x	-	-
CVH 15 25	2	-	-	-
CVH 15 25G	2	x	-	-
CVH 15 25LG	3	x	x	-
CVH 17 00G	3	x	-	-
CVC 1525 G	1	x	-	x
CVC 1700	2	-	-	x
CVC 1700 G	2	x	-	x
CVC 1875 G	3	x	-	x

6.2 Vadibas panelis

@ att. 2 lpp. 4

Ikona	Skaid rojuma	Ikona	Skaidrojuma
	Maza leuma	(AZD6)	Navliramas
	Liela leuma	(YA38)	Ozirkatelajizdadezna poga

7 Uzstādīšana
