NAUDOJIMO INSTRUKCIJA CVH1700G DOMETIC

Atidžiai perskaitykite šia instrukcija ir sekite visas instrukcijas, nurodymus ir perspėjimus, pateiktus šlame gaminio vadove, ir griežtai ju laikykitės, kad užtikrintumėte, jog šis gaminys visada bus jrengtas, naudojamas ir prižiūrimas tinkamai. Ši instrukcija PRIVALO likti šalia šio gaminio.

Naudodamiesi šiuo gaminiu patvirtinate, kad atidžiai perskaitėte visas instrukcijas, nurodymus ir perspėjimus ir suprantate dokumente išdėstytas sąlygas bei sutinkate ju laikytis. Ši gaminį sutinkate naudoti tik pagal numatytąją paskirtį ir taip, kaip nurodo šioje gaminio instrukcijoje pateiktos instrukcijos, nurodymai ir perspėjimai, taip pat laikydamiesi taikomų teisių ir teisės aktų. Nesusipažinus su šioje instrukcijoje pateiktomis instrukcijornis ir perspėjimais ir jų nesilaikius galite susižaloti patys ir sužaloti kitus asmenis, pažeisti gaminį arba pridaryti žalos kitai netoliese esančiai nuosavybei. Ši gaminio instrukcija, taip pat ir instrukcijos, nurodymai, perspėjimai ir kiti susiję dokumentai, gali būti keičarni ir atnaujinami. Norėdami gauti naujausios informacijos apie gaminį, apsilankykite adresu documents.dometic.com.

2 Simbolių paaiškinimas

Signaliniu žodžiu pažymima informacija apie saugą ir turtinę žalą, taip pat nurodomas pavojaus rimtumo laipsnis ar lygis.

PAVOJUS!

nurodo pavojingą situaciją, kurios neišvengus gresia mirtinas arba sunkus sužalojimas.

JSPÉJIMAS!

nurodo pavojingą situaciją, kurios neišvengus gali grėsti mirtinas arba sunkus sužalojimas.

PERSPÉJIMAS!

nurodo pavojingą situaciją, kurios neišvengus gali grėsti lengvas arba vidutinio sunkumo sužalojimas.

PRANEŠIMAS!

Nurodo situaciją, kurios neišvengus, gresia turtinė žala.

PASTABA Papildoma informacija apie gaminio eksploatavimą.

3 Saugos instrukcijos

Pirminès pastabos

• Prieš montuodami įsitikinkite, kad vietinio paskirstymo sąlygos (dujų pobūdis ir dujų slėgis) ir prietaiso nustatymai yra suderinami.
• Šio prietaiso reguliavimo sąlygos nurodytos etiketėje (arba duomenų etiketėje).
• Šis prietaisas nėra prijungtas prie degimo produktų šalinimo sistemos. Jis turi būti sumontuotas ir prijungtas vadovaujantis galiojančiomis montavimo

taisyklémis. Ypač reikia atkreipti dèmesj i atitinkamus reikalavimus del ventiliacijos.

Bendroji sauga

ISPÉJIMAS! Sprogimo pavojus

Šj prietaisą gali taisyti tik kvalifikuotas personalas. Netinkamai atliktas remontas gali kelti rimtą pavojų.
Šis prietaisas turi būti sumontuotas pagal visas šalyje, kurioje yra naudojamas, galiojančias nacionalines taisykles.
Nemodifikuokite prietaiso.
Nepašalinkite ir nekeiskite jokių šio prietaiso komponentų.
Dujų žarnelę reikia pakeisti, jei to reikalaujama pagal nacionalinius teisės aktus.
Nesusukite, neištempkite, neprispauskite ar kitaip neapkraukite dujų tiekimo žarnelės.

JSPĖJIMAS! Uždusimo pavojus

Naudojant ši prietaisą nevédinamoje patalpoje, sumažės deguonies kiekis toje patalpoje.
Šj prietaisą galima naudoti tik gerai vėdinamoje vietoje.
Šis prietaisas skirtas tik maistui gaminti. Nenaudokite jo kitais tikslais, pavyzdžiui, patalpai šildyti.

JSPÈJIMAS! Gaisro pavojus

Nepalikite šio prietaiso be priežiūros, kai jis karštas arba naudojamas.
Vaikus reikia prižiūrėti, kad jie nežaistų su prietaisu.
Paruoškite tinkamą gesintuvą. Užtikrinkite, kad gesintuvą reguliariai tikrintų kvalifikuoti darbuotojai.

JSPĖJIMAS! Nudegimo pavojus

Laikykite rankas, veidą ir plaukus atokiau nuo degiklių.
Nedėvėkite neprigludusių drabužių ir neleiskite ilgiems plaukams laisvai kyboti, kai uždegate ar naudojate šį prietaisą.
Pasirūpinkite, kad vaikai ir augintiniai laikytusi atokiai.

Atidžiai stebėkite visus veiksmus aplink šį prietaisą, kad išvengtumėte nudegimų ar kitų sužalojimų.

JSPĖJIMAS! Pavojus sveikatai

Šj prietaisą gali naudoti vaikai nuo 8 metų amžiaus ir fizinių, sensorinių arba psichikos sutrikimų turintys arba stokojantys patirties ir žinių asmenys, jeigu jie yra prižiūrimi arba instruktuojami dėl šio prietaiso naudojimo saugiai ir suvokia jo keliamus pavojus.

PERSPĖJIMAS! Sužalojimų rizika

Jei sudužo stiklinis dangtelis:

- Nedelsdami išjunkite visus degiklius bei bet kokį elektrinį kaitinimo elementą ir izoliuokite prietaisą nuo maitinimo šaltinio.

- Nelieskite prietaiso paviršiaus.

• Nenaudokite prietaiso.

PRANEŠIMAS! Žalos pavojus

Uždarykite stiklinj dangtelj prieš pradėdami kelionę.

Prieš uždarydami stiklinj dangtelj, išjunkite visus degiklius.

Saugokite stiklinio dangtelio paviršių nuo sunkių ar aštrių daiktų.

Saugos atsargumo priemonės naudojant suskystintas dujas

JSPĖJIMAS! Sprogimo pavojus

Po naudojimo visada atjunkite suskystintų dujų balioną.

Suskystintų dujų balionus laikykite atokiau nuo šildymo ar maisto ruošimo prietaisų ir kitų šviesos arba šilumos šaltinių gerai vėdinamoje ir vaikams nepasiekiamoje vietoje.

Niekada nelaikykite suskystintų dujų balionų nevėdinamose patalpose arba žemiau žemės paviršiaus (piltuvo formos angos žemėje).

Niekada nelaikykite suskystintų dujų balionų pastatuose, pavyzdžiui, garažuose.

Bet kokia laikymo patalpa turi atitikti nacionalines taisykles.

Nelaikykite suskystintų dujų balionų pavertę ant šono.

Suskystintų dujų balionus laikykite atokiau nuo tiesioginių saulės spindulių. Temperatūra turi neviršyti 50 °C.

Saugus prietaiso naudojimas

pav. 1 puslapyje 3

PAVOJUS! Apsinuodijimo anglies monoksidu pavojus

Deginant skystas dujas susidaro anglies monoksidas, kuris kaupiasi uždarose vietose. Naudokite ši prietaisą tik esant pakankamai ventiliacijai.

PAVOJUS! Uždusimo pavojus

Naudojant dujinį maisto ruošimo prietaisą, patalpoje, kurioje jis įrengtas, išskiriama šiluma, drėgmė ir degimo produktai.

- Įsitikinkite, kad virtuvė yra gerai vėdinama, ypač naudojant prietaisą.

- Atidarykite naturalios ventiliacijos angas arba jrenkite mechaninės ventiliacijos prietaisą (pvz., mechaninį gartraukį).

Jei prietaisas naudojamas ilgai ir intensyviai, gali reikėti papildomos ventiliacijos, pavyzdžiui, padidinti mechaninės ventiliacijos (jei yra) nustatymą, kad degimo produktai būtų saugiai pašalinti į lauką, o patalpoje būtų užtikrinta oro cirkuliacija. Prieš jrengdami papildomą ventiliaciją pasitarkite su specialistu.

JSPĖJIMAS! Sprogimo pavojus

Nenaudokite šio prietaiso, jei jis prateka, yra pažeistas arba netinkamai veikia.

Niekada nenaudokite prietaiso šiais atvejais:

- Degalinèse

- Keltuose

- Kai transporto priemonė, kurioje sumontuotas prietaisas, pervežama kita transporto priemone ar evakuatoriumi

Kilus gaisrui, išjunkite duju tiekimą.

Prie šio prietaiso nedėkite cheminių medžiagų, degių medžiagų ar aerozolių.

Niekada nenaudokite atviros liepsnos norėdami patikrinti, ar nėra dujų nuotėkio.

Jei pajutote duju kvapą:

- Nebandykite uždegti šio prietaiso.

• Užgesinkite visas atviras liepsnas.

• Išjunkite duju tiekimą.
• Atjunkite prietaisą nuo duju tiekimo.
• paveskite duju sistemą patikrinti specialistui.

Dujų balioną tvirtinkite ar atjunkite tik atokiau nuo atviros liepsnos, degiklio ar kito uždegimo šaltinio ir tik kai šis prietaisas yra vėsus liečiant.
Prieš naudodami dujų balioną, patikrinkite, ar plomba tarp šio prietaiso ir dujų baliono yra geros būklės.
Jei plomba pažeista ar nusidėvėjusi, nenaudokite šio prietaiso.
Po naudojimo duju balione išjunkite duju tiekimą.

JSPĖJIMAS! Gaisro pavojus

Nenaudokite ir nelaikykite degių medžiagų (pvz., popieriaus, tekstilės) šiame prietaise ar šalia jo.
Ant šio prietaiso ar priešais jį nedėkite jokių kitų daiktų, išskyrus virtuvės reikmenis.
Laikykite degius daiktus atokiau nuo degiklio.
Virtuvės indų rankenas nustatykite taip:
- Niekada neleiskite virtuvės indų rankenoms išsikišti už prietaiso krašto.
- Pasukite virtuvės indų rankenas į vidų, tačiau neleiskite joms nusitęsti virš kitų degiklių.
Pernelyg nejkaitinkite riebalų arba aliejaus.
Naudokite tik sausus puody laikiklius karštiems virtuvės indams tvarkyti.
Prieš nuimdami virtuvės indą, išjunkite prietaisą.
Naudokite ši prietaisą tik tada, kai šalia yra suaugęs asmuo.

JSPĖJIMAS! Nudegimo pavojus

Laisvai pasiekiamos dalys gali būti labai įkaitę. Maži vaikai turi laikytis atokiai.

PERSPÉJIMAS! Nudegimo pavojus

Tvarkydami karštus komponentus dévékite apsaugines pirštines.
Prieš liesdami šj prietaisą nuogomis rankomis, palikite jį tinkamai ataušti.
Jei uždegate degiklj rankiniu būdu:
- Naudokite ilgus degtukus arba tinkamą žiebtuvėlj.

- Kai degiklis užsidega, greitai patraukite ranką.

Vartojamas alkoholis, receptiniai ar nereceptiniai vaistai gali pakenkti jūsų gebėjimui tinkamai surinkti ar saugiai naudoti šį prietaisą.

4 Pristatoma komplektacija

Aprašymas

Sudėtinis viryklės prietaisas

Tvirtinimo varžtai

Sifonas ir guminis sandariklis

Montavimo ir naudojimo vadovas

5 Paskirtis

Dujinės viryklės ir sudėtiniai prietaisai skirti montuoti virtuvėje ar stalviršyje priekabiniuose nameliuose arba varikliniuose autonameliuose.

Šis produktas gali būti naudojamas:

• Maistui virti ir kepti tinkamuose virtuvės induose
• Naudoti su leidžiamos kategorijos dujomis (propanas (G31), butanas (G30))

Produktas netinka:

• Naudoti aplinkai šildyti
• Naudoti lauke
• Naudoti laivuose

Šis gaminį galima naudoti tik pagal numatytą paskirtį ir vadovaujantis šiomis instrukcijomis.

Šiame vadove pateikiama informacija, reikalinga tinkamam gaminio jrengimui ir (arba) naudojimui. Dėl prasto jrengimo ir (arba) netinkamo naudojimo ar techninės priežiūros gaminys gali veikti netinkamai ir sugesti.

Gamintojas neprisiims atsakomybės už patirtus sužeidimus ar žalą gaminiui, atsiradusią dėl šių priežasčių:

• Netinkamas montavimas, surinkimas ar prijungimas, jskaitant per aukštą įtampą
• Netinkamos techninės priežiūros arba jeigu buvo naudotos neoriginalios, gamintojo nepateiktos atsarginės dalys
  • Gaminio pakeitimai be aiškaus gamintojo leidimo
• Naudojimas kitais tikslais, nei nurodyta šiame vadove „Dometic” pasilieka teisę keisti gaminio išvaizdą ir specifikacijas.

6 Techninis aprašymas

6.1 Skirtingu modelių specifikacijos

Priklausomai nuo modello, virylles turi nuo vieno ki triju degikliu. Sudatinius prietarsus sudarovirykle su nuo vieno ki triju degikliu ir klaukla.

Išami specifikacija patelit alonteloje

Modelis	Degiklių skuėdus	Stiklinė dangtės	Lformos	Klaukė
CVH 13 50	1	-	-	-
CVH 13 50G	1	x	-	-
CVH 15 25	2	-	-	-
CVH 15 25G	2	x	-	-
CVH 15 25LG	3	x	x	-
CVH 17 00G	3	x	-	-
CVC 1525 G	1	x	-	x
CVC 1700	2	-	-	x
CVC 1700 G	2	x	-	x
CVC 1875 G	3	x	-	x

6.2 Valdymopultas

Q pav. 2 puslapy je 4

Montavimo vietoje turi būti ventiliacijos angų, kurių skerspjūvio plotas bent 150 cm².
Laikykitės būtinųjų atstumų.

pav. 4 puslapyje 6

Isitikinkite, kad montavimo vietoje néra skersvéju.

7.2 Montavimo veiksmai

1. Išpjaukite angą stalviršyje.

pav. 5 puslapyje 7

1. Tarp stalviršio ir prietaiso tvirtinkite guminj sandariklj.

PASTABA Jei guminis sandariklis nebuvo pateiktas su prietaisu, kreipkitės j gamintoją.

1. Tik modeliai su puodu laikikliais: Dékite apatinę plokstę ant puodo laikiklio montavimo pavirśiaus ir pritvirtinkite prietaisą stalviršyje.

pav. 6 puslapyje 7

1. Pritvirtinkite prietaisą stalviršyje.

pav. 7 puslapyje 8

7.3 Prietaiso prijungimas prie duju tiekimo linijos

Dujų įvadą surinkti ir montuoti leidžiama kvalifikuotam asmeniui, turinčiam dujinių prietaisų konstravimo, montavimo ir eksploatavimo praktinių įgūdžių bei žinių ir baigusiam saugos mokymo kursą apie tai, kaip atpažinti darbe kylančius pavojus ir nuo jų apsisaugoti.

JSPĖJIMAS! Sprogimo pavojus

Naudokite tik suskystintų naftos dujų balionus su sertifikuotu slėgio reguliatoriumi.
Palyginkite tipo etiketėje pateiktą slėgio informaciją su informacija apie slėgį suskystintų naftos dujų baliono.
Montavimo metu ir po to saugokite duju tiekimo sistemą nuo bet kokio įtempio.

Laikykitės šių prijungimo instrukcijų:

• Laikykitės nacionalinių reikalavimų.

• Prijungdami naudokite tik plieninį ∅ 8 x 1 mm vamzdelį (dujoms nepralaidžiai suvirintą, besiūlj plieninį arba nerūdijančiojo plieno).
• Pritvirtinkite duju liniją prie aplinkinių baldų dalių šoninės arba galinės sienelės, kad vykdymo elementų neveiktų jokia apkrova.
• Įtempis turi neveikti jokios duju linijos dalies.

• Tiekimo prijungimo taškas turi būti pasiekiamas, kai sumontuosite prietaisą.

• Prijunkite vamzdžius (žr. skyrių Vamzdžių prijungimas naudojant suspaudžiamają jungti puslapyje 270).

• Virš prietaiso tvirtinkite ženklą su šiuo tekstu: JSPÉJIMAS!

Ruošiant maistą, reikia pasirūpinti papildoma ventiliacija, pavyzdžiui, atidaryti langus šalia prietaiso.

Nenaudokite šio prietaiso kaip šildytuvo.

1. Atidarykite duju tiekimą.

2. Naudodami muiliną vandenį patikrinkite visų jungčių sandarumą.

JSPĖJIMAS! Sprogimo pavojus

Niekada netikrinkite, ar néra nuotėkių, naudodami atvirą liepsną arba šalia uždegimo šaltinių.

- Jei nesusidaro burbuliukų, nuotėkio nėra.

7.3.1 Vamzdžių prijungimas naudojant suspaudžiamają jungtį

Remiantis EN ISO 8434-1, DIN 2353 ir DIN 3387-1 (plieninio vamzdžio D = 8 mm)

PASTABA Surinkę, patikrinkite kiekvienos vamzdžio jungties sandarumą naudodami bandomają ir (arba) darbinę terpę bandymo ir (arba) darbinio slėgio sąlygomis, pavyzdžiui, naudodami putojančias medžiagas pagal EN 14291.

1 2 3

Nr. Aprašymas Pavadinimas

1 Sujungimo ant-galis	su „Euro“ kūgiu, savaiminis san-darinimas su sriegio pjovimo san-darikliu
2 Suspaudimožiedas
3 Jungiamojiverzlė

Pasiruošimas montuoti

Nupjaukite vamzdžio, kurį prijungsite, galą stačiu kampu.

PASTABA

• Neviršykite leidžiamos kampo paklaidos 0,5°. Vamzdžio galo formos nuokrypiai, pavyzdžiui, jstrižai nupjauti vamzdžiai, sumažina tinkamumo naudoti laiką ir jungties sandarumą.
• Šlifavimo įrankiu arba švitriniu popieriumi pašalinkite atplaišas.
• Pašalinkite nešvarumus ir dažų sluoksnius.

Neprivaloma: Patepkite jungiamosios veržlės sriegį tinkamu tepalu, kad reikėtų mažesnio sukimo momento ir būtų lengviau montuoti.

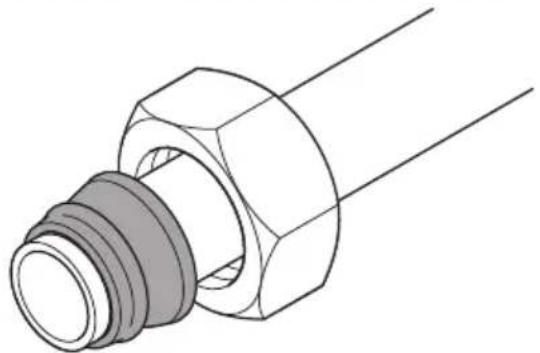

Metodas A. Tiesioginis montavimas ant sujungimo antgalio

pav. 8 puslapyje 9

1. Stumkite jungiamają veržlę ant vamzdžio galo.
2. Stumkite suspaudimo žiedą atsukę pjovimo briauną j vamzdžio galą priešais jungiamają verzlę ant vamzdžio galo.
3. Uždėkite sujungimo antgalį ant vamzdžio.
4. Spauskite vamzdį prie galinio stabdiklio sujungimo antgalyje ir šiek tiek priveržkite jungiamają veržlę pirštais, kol pajusite pasipriešinimą.

PASTABA Vamzdis turi liesti galinį stabdiklj sujungimo antgalyje, kad suspaudimo žiedas galėtų pjauti vamzdį ir sudaryti sandarią jungtį.

1. Vienu atviro tipo veržliarakčiu laikykite sujungimo antgalį jo vietoje, o kitu atviro tipo veržliarakčiu priveržkite jungiamają veržlę 1–1,5 pasukimo.

PRANEŠIMAS! Žalos pavojus

Neleiskite vamzdžiui suktis.
Jsitikinkite, kad jungiamoji verzlè priveržta tinkamai. Jei jungiamoji verzlè priveržiama per silpnai arba per stipriai, sumažės jungties atsparumas ir tinkamumo naudoti laikas. Dėl to gali prasidėti nuotėkis arba vamzdis gali išslysti.

Metodas B. Pirminis montavimas naudojant pirminio montavimo raktą ir galutinis montavimas

PASTABA Pirminis montavimas naudojant pirminio montavimo raktą rekomenduojamas atliekant serijinį montavimą.

Pirminis montavimas

pav. 9 puslapyje 10

PASTABA Pirminio montavimo rakto kūgiai dėvisi. Reguliariai tikrinkite kūgių tikslumą kūgių matuokliais. Pakeiskite pirminio montavimo raktus, jei kūgiai nėra pakankamai tikslūs arba matote nusidėvėjimo požymių.

1. Stumkite jungiamają veržlę ant vamzdžio galo.
2. Stumkite suspaudimo žiedą atsukę pjovimo briauną j vamzdžio galą priešais jungiamają verzlę ant vamzdžio galo.
3. Uždėkite pirminio montavimo raktą ant vamzdžio.
4. Spauskite vamzdį prie galinio stabdiklio pirminio montavimo rakte ir šiek tiek priveržkite suspaudimo žiedą bei jungiamają veržlę pirštais, kol pajusite pasipriešinimą.

PASTABA Vamzdis turi liesti galinį stabdiklj pirminio montavimo rakte, kad suspaudimo žiedas galėtų pjauti vamzdį ir sudaryti sandarią jungtį.

1. Laikydami pirminio montavimo raktą jo vietoje priveržkite jungiamają verzlę atviro tipo veržliarakčiu 1–1,5 pasukimo. Už šio taško veržkite ne daugiau kaip pusę pasukimo.

PRANEŠIMAS! Žalos pavojus

Įsitikinkite, kad jungiamoji veržlė priveržta tinkamai. Jei jungiamoji veržlė priveržiama per silpnai arba per stipriai, sumažės

LT Dometic CVC, CVH

jungties atsparumas ir tinkamumo naudoti laikas. Dėl to gali prasidėti nuotėkis arba vamzdis gali išslysti.

PASTABA Neleiskite vamzdžiui suktis.

1. Išimkite pirminio montavimo raktą.

Galutinis montavimas

pav. 10 puslapyje 11

1. Uždėkite sujungimo antgalį ant vamzdžio.
2. Spauskite vamzdį prie galinio stabdiklio sujungimo antgalyje ir šiek tiek priveržkite jungiamają veržlę pirštais, kol pajusite pasipriešinimą.

PASTABA Vamzdis turi liesti galinį stabdiklj sujungimo antgalyje, kad suspaudimo žiedas galėtų pjauti vamzdį ir sudaryti sandarią jungtį.

1. Vienu atviro tipo veržliarakčiu laikykite sujungimo antgalį jo vietoje, o kitu atviro tipo veržliarakčiu priveržkite jungiamąją verzlę 0,5 pasukimo. Už šio taško nebesukite (maks. 2 pasukimai pirminio montavimo ir galutinio montavimo metu).

PRANEŠIMAS! Žalos pavojus

Jsitikinkite, kad jungiamoji veržlè priveržta tinkamai. Jei jungiamoji veržlè priveržiama per silpnai arba per stipriai, sumažès jungties atsparumas ir tinkamumo naudoti laikas. Dėl to gali prasidėti nuotėkis arba vamzdis gali išslysti.

PASTABA Neleiskite vamzdžiui suktis.

Patikrinkite jungti

Kai jungiamoji veržlė priveržiama, suspaudimo žiedas spaudžiamas į vamzdį dėl jungiamosios veržlės sukimosi sujungimo antgaliu. Slėgis deformuoja suspaudimo žiedą ir sudaro žiedinį išstūmimą, taip sukuriama sandari jungtis.

Baige pradinį montavimą, patikrinkite žiedinį išstūmimą ties pjovimo briauna.

PRANEŠIMAS! Žalos pavojus

Būtina vėl tinkamai priveržti jungiamają veržlę po kiekvieno atlaisvinimo.

1. Vienu atviro tipo veržliarakčiu laikykite sujungimo antgalj jo vietoje, o kitu atviro tipo veržliarakčiu atlaisvinkite jungiamają veržlę.

2. Patikrinkite, ar ant suspaudimo žiedo ties pjovimo briauna susidarė sandarinamasis žiedinis išstūmimas.

3. Žiedinis išstūmimas turi būti lygus ir padengti 80 % pjovimo paviršiaus.

4. Naudojant plieninius vamzdžius: žiedinis išstūmimas turi būti lygus ir visiškai padengti pjovimo paviršių.

5. Patikrinkite suspaudimo žiedo tinkamumą. Suspaudimo žiedas gali suktis, bet turi nejudėti ašine kryptimi.

7.3.2 Atlieku išleidimo bloko surinkimas

Montuokite atlieku išleidimo bloka, kaip parodyta:

pav. 11 puslapyje 11

7.4 Prietaiso prijungimas prie nuolatinės srovės maitinimo šaltinio

PASTABA Liepsnos kontrolės įtaisas ir stiklinio dangčio apsauginė funkcija veikia tik jei nuolatinės srovės maitinimo šaltinis prijungiamas nesupainiojant polių.

1. Prijunkite prietaisą, kaip parodyta.

pav. 12 puslapyje 12

bk juoda rd raudona

1. Pridėkite 1 A saugiklj teigiamo poliaus linijoje šalia akumuliatoriaus.

8 Sudėtinio viryklės prietaiso naudojimas

JSPĖJIMAS! Nudegimo pavojus

Ruošiant maistą, visos prietaiso dalys, išskyrus valdymo pultą, labai jkaista. Nelieskite karštu prietaiso dalių naudojimo metu ir po to. Palaukite, kol prietaisas pakankamai atauš.
Nenaudokite kriauklės, kai ruošiamas maistas. Prieš naudodami kriauklę palaukite, kol prietaisas pakankamai atauš.
Jei prietaisas turi stiklinius dangčius ir ruošiant maistą kriauklės stiklinis dangtis yra uždarytas, išlaikykite bent 10 mm atstumą tarp maisto ruošimo indų ir kriauklės stiklinio dangčio.

PERSPÉJIMAS! Nudegimo pavojus

Prieš ruošdami maistą išimkite iš kriauklės visus plastikinius reikmenis.

PERSPÉJIMAS! Nudegimo pavojus

Neuždarykite stiklinio dangčio, kai degiklyje dega liepsna.

8.1 Jjungimas

PAVOJUS! Apsinuodijimo anglies monoksidu pavojus

Prieš jjungdami prietaisą jsitikinkite, kad patalpa pakankamai ventiliuojama.
Naudiojimo metu montavimo patalpoje turi būti atidarytų ventiliacijos angų, kurių skerspjūvio plotas bent 150 cm². Kai prietaisas nenaudojamas, šias angas galima uždaryti.

¡SPÈJIMAS! Sprogimo pavojus / gaisro pavojus

Naudokite tik leidžiamos kategorijos dujas (propanas (G31), butanas (G30)). Nenaudokite jokių kitų degalų.

1. Pasirinkite atitinkamiems degikliams tinkamus indus pagal šią lentelę:

pav. 13 puslapyje 13

Degiklis( v. 13)	Virtuvės indų skersmuo
S 10 ... 16 cm
M 12 ... 18 cm
L 16 ... 22 cm

1. Jjunkite viryklę, kaip parodyta.

pav. 14 puslapyje 14

Priklausomai nuo modelio degikliai gali būti uždegami skirtingai:

• Rankinis uždegimas: 📄 pav. 14, A
  • Elektrinis uždegimas: Dev. 14,
  • Pjezo uždegimas: 📄 pav. 14, B

• Apžiūrėdami liepsną patikrinkite, ar degiklis veikia tinkamai.

Priklausomai nuo naudojamų dujų tipo, liepsna turėtų atrodyti taip:

• Propanas (G31): liepsna su mėlyna vidine smaile ir aiškiu kontūru.

• Butanas (G30): liepsna su šiek tiek geltonu galiuku jungiant degiklj. Degikliui jkaitus, geltonas galiukas padidėja.

• Jei liepsna atrodo kitaip, nei aprašyta, išjunkite virykłę (žr. skyrių lšjungimas puslapyje 273) ir atlikite šiuos veiksmus:

- Patikrinkite degiklio švarą, prireikus valykite.

- Patikrinkite dujų kokybę ir pakeiskite dujų balioną, jei reikia (žr. skyrių Dujų baliono keitimas puslapyje 274).

8.2 Išjungimas

PERSPĖJIMAS! Sužalojimų rizika

Draudžiama išjungti prietaisą uždarant stiklinį dangtį.

Išjunkite viryklę, kaip parodyta.

pav. 15 puslapyje 14

8.3 Dujų baliono keitimas

JSPĖJIMAS! Sprogimo pavojus

Keiskite duju balioną tik gerai ventiliuojamose vietose.
Jsitikinkite, kad šalia nėra uždegimo šaltinių.
Keiskite duju balioną tik kai prietaisas nenaudojamas, o duju tiekimas i prietaisą išjungtas.

1. Išjunkite prietaisą pasukdami rankenėlę į nulio padėtį.
2. Uždarykite dujų baliono vožtuvą.
3. Keiskite duju balioną vadovaudamiesi duju jungties gamintojo pateiktomis instrukcijomis.

9 Valymas ir priežiūra

PERSPÉJIMAS! Nudegimo pavojus

Prieš atlikdami prietaiso valymo, tikrinimo ar priežiūros darbus palaukite, kol jis pakankamai atauš.

9.1 Prietaiso valymas

pav. 16 puslapyje 15

1. Nuimkite keptuvės atramą (pav. 16, 1.).

2. Valykite prietaisą minkšta drėgna šluoste ( 16, 2).

Daugiau informacijos apie nerūdijančiojo plieno ir stiklo paviršių priežiūrą rasite adresu qr.dometic.com/beVsWO.

9.2 Kasmetinė saugos patikra

Dujų įvadą surinkti ir montuoti leidžiama kvalifikuotam asmeniui, turinčiam dujinių prietaisų konstravimo, montavimo ir eksploatavimo praktinių įgūdžių bei žinių ir baigusiam saugos mokymo kursą apie tai, kaip atpažinti darbe kylančius pavojus ir nuo jų apsisaugoti.

Siekiant užtikrinti saugą, kvalifikuotas asmuo turi kartą per metus patikrinti, ar prietaisas veikia tinkamai. Visus trūkumus reikia pašalinti.

9.3 Purkštukų keitimas

Dujų įvadą surinkti ir montuoti leidžiama kvalifikuotam asmeniui, turinčiam dujinių prietaisų konstravimo, montavimo ir eksploatavimo praktinių įgūdžių bei žinių ir baigusiam saugos mokymo kursą apie tai, kaip atpažinti darbe kylančius pavojus ir nuo jų apsisaugoti.

Leiskite kvalifikuotam asmeniui pakeisti antgalius, kaip parodyta.

a) Purkštukų išėmimas:

pav. 17 puslapyje 16

b) Purkštukų jdėjimas:

pav. 18 puslapyje 17

10 Utilizavimas

Jei jmanoma, pakavimo medžiagą sudėkite į atitinkamas perdirbimo šiukšliadėžes. Išsamios informacijos apie tai, kaip gaminį pašalinti pagal galiojančias atliekų šalinimo taisykles, teiraukitės vietiniame perdirbimo centre arba specializuoto prekiautojo.

11 Garantija

Taikomas įstatymų nustatytas garantinis laikotarpis. Jei gaminys pažeistas, susisiekite su jūsų šalyje veikiančiu gamintojo filialu (žr. dometic.com/dealer) arba prekiautoju.

Jei reikalingas remontas ir garantinis aptarnavimas, pristatydami prietaisą pateikite šiuos dokumentus:

• Kvito kopiją su nurodyta pirkimo data
- Pretenzijos priežasti arba gedimo aprašymą Atminkite, kad savarankiškas arba neprofesionalus remontas gali turėti pasekmių saugai ir anuliuoti garantija.

Dometic CVC, CVH LT

12 Techniniai duomenys

Dujų kategorija	propanas (G31), butanas (G30)
Prietaso kategorija	1_2B/P(30)
Dujų jungties slegis	AT, DE, BG, CY, DK, EE, FI, GR, HU, IS, LT, LV, MT, NL, NO, RO, SE, SI, SK, AL, HR, MK, TR30 mbar propanas (G31) 30 mbar butanas (G30)
Prietaso kategorija	1_2+ propanas / butanas
Dujų jungties slegis	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, PL, PT, SI, SK, AL, MK, TR37 mbar propanas (G31) 28 mbar ... 30 mbar butanas (G30)
Prijungemo jampa (bik modelisi suveliktini-nu udlegimu)	12 V/m (1 A ausgkla)
Matmenys (plotis x auklás x gyks)	6.00 × 140 × 450 mm
Patikra/ setifikavimas	CE

pav. 13 puslapyje 13

Modela	Degiklis S			Degiklis M			Degiklis L
	x	**	+++	x	**	+++	x	**	+++
CVH 13 50(G)	-	-	-	-	-	-	0.73	2.0	146
CVH 15 25(G)	0.54	1.1	80	-	-	-	0.73	2.0	146
CVH 15 25(G)	0.54	1.1	80	-	-	-	0.73	2.0	146

Latviešu

1 Svarīgas piezīmes
