HASZNÁLATI ÚTMUTATÓ CVH1700G DOMETIC

1 Fontos információk

A termék mindenkori szakszerű telepítése, használata és karbantartása érdekében kérijük figyelmesen olvassa el az ebben a termék kézikönyvben található utasításokat, irányelveket és figyelmeztetéseket, valamint mindig tartsa be ezeket. Ezt az útmutatót a termék közelében KELL tartani.

A termék használatba vételével Ön kijelenti hogy figyelmesen elolvasta az összes utasítást, irányelvet és figyelmeztetést, valamint megértette és elfogadja az itt leírt szerződési feltételeket. Ön elfogadja, hogy kizárólag a rendeltetésének megfelelő célra és a jelen termék kézikönyvben leírt útmutatásoknak, irányelveknek és figyelmeztetésenek, valamint a hatályos törvényeknek és szabályozásoknak megfelelően használja ezt a terméket. Az itt leírt utasítások és figyelmeztetések elolvasásának és betartásának elmulasztása saját és mások sérüléséhez, a termék vagy a közelben található más anyagi javak károsodásához vezethet. Ez a termék kézikönyv és a benne található utasítások, irányelvek és figyelmeztetések, valamint a kapcsolódó dokumentációk módosulhatnak és frissülhetnek. Naprakész termékinformációkért látogasson el a következő honlapra: documents.dometic.com.

2 Szimbólumok magyarázata

A figyelmeztető szavak a biztonsági utasítások, valamint a vagyoni károk elkerülésére szolgáló utasítások jelzésére szolgálnak, továbbá a veszély súlyosságát is jelzik.

VESZÉLY!

Veszélyes helyzetet jelöl, amely súlyos sérülést vagy halált okoz, ha nem kerülik el.

FIGYELMEZTETÉS!

Veszélyes helyzetet jelöl, amely súlyos sérülést vagy halált okozhat, ha nem kerülik el.

VIGYÁZAT!

Veszélyes helyzetet jelöl, amely könnyű vagy mérsékelt sérülést okozhat, ha nem kerülik el.

FIGYELEM!

Olyan helyzetet jelöl, amely vagyoni kárt okozhat, ha nem kerülik el.

MEGJEGYZÉS A termék kezelésére vonatkozó kiegészítő információk.

3 Biztonsági útmutatások

Előzetes megjegyzések

• Beszerelés előtt ellenőrizze, hogy a helyi szolgáltatási feltételek (gáztípus és gáznyomás) és a készülék beállításai kompatibilisek-e.
• Ennek a készüléknek a beállítási feltételei a címkén (vagy a típuscímkén) vannak felsorolva.

- A készülék nem rendelkezik égéstermék-elvezetési funkcióval. A készüléket a hatályos beszerelési szabályozásoknak megfelelően telepítse és csatlakoztassa. Különösen ügyeljen a vonatkozó szellőzési követelményekre.

Alapvető biztonság

FIGYELMEZTETÉS! Robbanásveszély

Javításokat csak képzett szakemberek végezhetnek a készüléken. A szakszerűtlen javítások jelentős veszélyeket okozhatnak.
A készüléket a felhasználási országban érvényben lévő szabályozásoknak megfelelően kell telepíteni.
Ne módosítsa a készüléket.
A készülék egyik alkatrészét se távolítsa el illetve ne cserélje ki.
Ha az országos szabályozások ezt előírják, akkor ki kell cserélni a gáztömlőt.
Ne csavarja, ne nyújtsa, ne csípje be, és ne terhelje más módon a gázellátó tömlőt.

FIGYELMEZTETÉS! Fulladásveszély

Ha rosszul szellőző helyeken üzemelteti ezt a készüléket, az oxigénhiányt okozhat az adott területen.
Ezt a készüléket csak megfelelően szellőztetett helyiségben szabad használni.
Ez a készülék kizárólag főzési célokra szolgál. Nem használható egyéb célokra, például helyiségek felfűtésére.

FIGYELMEZTETÉS! Tüzveszély

Használat közben soha ne hagyja felügyelet nélkül ezt a készüléket.
A gyermekeket felügyelni kell annak érdekében, hogy ne játsszanak a készülékkel.
Tartson kéznél egy megfelelő tűzoltó készüléket. Gondoskodjon arról, hogy a tűzoltó készüléket képzett szakember rendszeres időközönként ellenőrizze.

FIGYELMEZTETÉS! Égési sérülés veszélye

Kezét, arcát és haját tartsa távol az égőfejektöl.
A készülék meggyújtása vagy használata során ne viseljen a testtől elálló ruházatot és szabadon lelógó frizurát.

Tartsa távol a gyermekeket és a háziállatokat.
Az égési és egyéb sérülések megelőzése érdekében gondosan felügyelje az összes tevékenységet a készülék körül.

FIGYELMEZTETÉS! Egészségkárosodás veszélye

A készüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzékszervi és mentális képességű, illetve megfelelő tapasztalattal és tudással nem rendelkező személyek csak felügyelet mellett, illetve a készülék biztonságos használatát és az abból eredő veszélyeket megértve használhatják.

VIGYÁZAT! Sérülés kockázata

Az üvegfedél eltörése esetén:

• Azonnal zárja el az összes égőfejet és az összes elektromos fűtőelemet és válassza le a készüléket az áramellátásról.
• Ne érintse meg a készülék felületét.
• Ne használja a készüléket.

FIGYELEM! Károsodás veszélye

Elinduláskor csukja le az üvegfedelet.
Az üvegfedél lecsukása előtt zárja el az összes égőfejet.
Tartsa távol a nehéz vagy éles tárgyakat az üvegfedél felületétől.

Folyékony gáz kezelésére vonatkozó biztonsági óvintézkedések

FIGYELMEZTETÉS! Robbanásveszély

Használat után mindig válassza le a folyékony gázt tartalmazó palackot.
A folyékony gázt tartalmazó palackokat mindig fűtő-, vagy főzőberendezésektől és más szikra-, vagy hőforrásoktól elzárva, jól szellőző területen, gyermekektől elzárva tárolja.
Soha ne tárolja a folyékony gázt tartalmazó palackokat szellőzés nélküli helyeken vagy a talajszint alatt (tölcsérszerű bemélyedésekben).
Soha ne tárolja a folyékony gázt tartalmazó palackokat épületekben, például garázsokban.

Minden beltéri tárolás az országos szabályozásoknak megfelelően kell hogy történjen.
Ne tárolja a folyékony gázt tartalmazó palackokat az oldalukra fektetve.
Védje a folyékonygáz-palackokat a közvetlen napsugárzástól. A hömérséklet ne haladja meg az 50 °C -ot.

Biztonság a készülék üzemeltetése során

1. ábra, 3. oldal

VESZÉLY! Szénmonoxid-mérgezés veszélye

A folyékony gáz égése során szénmonoxid keletkezik, amely a zárt helyiségekben felhalmozódik. Csak megfelelő szellőzés mellett használja ezt a készüléket.

VESZÉLY! Fulladásveszély

A gázüzemű főzőkészülék használata hő, nedvesség és égéstermékek keletkezésével jár abban a helyiségben, ahol a készüléket elhelyezték.
- Gondoskodjon a konyha megfelelő szellőztetéséről, különösen akkor, ha a készülék használatban van.
- Hagyja nyitva a természetes szellőzőnyílásokat, vagy szereljen fel mechanikus szellőztető-berendezést (pl. mechanikus páraelszívót).
A készülék hosszabb ideig tartó intenzív használata az égéstermékek külső levegőbe történő biztonságos eltávolítása érdekében további szellőztetést tehet szükségessé, például a gépi szellőztetés növelését, ha van ilyen, miközben a helyiség levegőjének cseréje is további szellőztetéssel valósul meg. A kiegészítő szellőztetés biztosítása előtt konzultáljon szakemberrel

FIGYELMEZTETÉS! Robbanásveszély

Ha a készülék szivárog, meghibásodott, vagy nem működik megfelelően, akkor ne használja azt.
Soha ne használja a készüléket a következő helyzetekben:
- Benzinkutakon
- Kompokon

- A jármű, amelybe a készüléket beszerelték, szállítójárművel vagy vontatóval történő szállítása során

Tüz esetén zárja el a gázellátást.
A készülék mellé ne helyezzen vegyszereket, tűzveszélyes anyagokat, vagy aeroszol sprayket.
Soha ne ellenőrizze a termék gázszivárgását nyílt lánggal.
Gázszag esetén:

• Ne kisérelje meg begyújtani ezt a készüléket.
• Oltson el minden nyílt lángot.
  • Zárja el a gázellátást.
• Válassza le a készüléket a gázellátásról.
• Egy szakértő vállalattal ellenőriztesse a gázrendszert.

A gázpalackot csak nyílt lángtól, örlángtól, vagy más szikraforrástól távol csatlakoztassa, vagy válassza le, és csak akkor ha a készülék már kihült.
A gáztartály használata előtt ellenőrizze, hogy a készülék és a gáztartály közötti tömítés a helyén van-e és megfelelő állapotú-e.
Ha a tömítés elhasználódott vagy sérült, akkor ne használja a készüléket.
Használat után zárja el a gázellátást a gázpalacknál.

FIGYELMEZTETÉS! Tüzveszély

A készülékben vagy annak közelében tilos gyúlékony anyagokat (pl. papírt, szövetet) használni vagy tárolni.
A főzőedényeken kívül más tárgyakat ne helyezzen a készülékre.
A gyúlékony tárgyakat tartsa távol az égőfejtől.
A főzőedények fogantyúit az alábbiak szerint helyezze el:

• Soha ne hagyja a főzőedények fogantyúit vagy a serpenyők nyelét a készüléken túlnyúlni.
• Forgassa befelé a főzőedények fogantyúit úgy, hogy azok ne legyenek a másik égő felett.

Ne forralja fel túlságosan a zsírt vagy az olajat.
Csak száraz edénytartót használjon a forró főzőedények kezeléséhez.

A főzőedény vagy a serpenyő levétele előtt kapcsolja ki a készüléket.
A készüléket csak felnött felügyelet mellett üzemeltesse.

FIGYELMEZTETÉS! Égési sérülés veszélye

A hozzáférhető részek nagyon forróak lehetnek. A kisgyermekeket tartsa távol a készüléktől.

VIGYÁZAT! Égési sérülés veszélye

A forró alkatrészek kezelésekor használjon védőkesztyűt.
Puszta kézzel történő megérintés előtt hagyja lehülni a készüléket.
Ha az égőfejet kézzel gyújtja be:

- Használjon hosszú gyufát vagy megfelelő öngyújtót.

- Az égőfej begyulladásakor gyorsan húzza vissza a kezét.

Az alkohol, a vényköteles és nem vényköteles gyógyszerek hatása csökkentheti a készülék helyes összeszerelésének, vagy üzemeltetésének képességét.

4 A csomag tartalma

Leírás

Főzőlapegység

Rögzítőcsavarok

Szifon és gumitömítés

Szerelési és használati útmutató

5 Rendeltetésszerű használat

A gáz főzőlapok és főzőlapegységek lakókocsik vagy lakóautók konyhájába vagy munkalapjába történő beépítésre alkalmasak.

A termék a következőkre alkalmas:

• Az ételek főzésére és sütésére erre alkalmas főzőedényekben
• Az engedélyezett gázkategóriába tartozó gázzal történő használat (propán (G31), bután (G30))

A termék a következő célokra nem alkalmas:

• Fütötestként való használatra
• Kültéri használatra
  • Hajókon történő használatra

Ez a termék az itt leírt utasításoknak megfelelő rendeltetésszerű használatra alkalmas.

Ez a kézikönyv olyan információkat nyújt, amelyek a termék szakszerű telepítéséhez és/vagy üzemeltetéséhez szükségesek. A hibás telepítés és/vagy a szakszerűtlen üzemeltetés vagy karbantartás elégtelen teljesítményhez és potenciálisan meghibásodáshoz vezethet.

A gyártó nem vállal felelősséget a termék olyan károsodásáért, vagy sérülésekért, amelyek a következőkre vezethetők vissza:

• Hibás beszerelés, összeszerelés vagy csatlakoztatás, ideértve a túlfeszültséget is
• Helytelen karbantartás, vagy a gyártó által szállított eredeti tartalék alkatrésztől eltérő tartalék alkatrészek használata
• A termék kifejezett gyártói engedély nélküli módosítása
• Az útmutatóban leírt céloktól eltérő felhasználás
  A Dometic fenntartja a termék megjelenésének és specifikációjának módosítására vonatkozó jogát.

HU Dometic CVC, CVH

6 Müszakileírás

6.1 A mod eliváltozatok meghatározása

Modellől függőan a lőzőlapok egy három ágővel rendelkeznek. Az egyságek egy három ágővel és egy mosogatóval ellátott főzőlapoköl állnak.

A részletes specifikációkkal kapcsolatban telintse meg az alábbi táblázatot

Modell	Égőfejek száma	Üveglédél	L alakú	Mosogató
CVH 13 50	1	-	-	-
CVH 13 50G	1	x	-	-
CVH 15 25	2	-	-	-
CVH 15 25G	2	x	-	-
CVH 15 25LG	3	x	x	-
CVH 17 00G	3	x	-	-
CYC 1525 G	1	x	-	x
CYC 1700	2	-	-	x
CYC 1700 G	2	x	-	x
CYC 1875 G	3	x	-	x

6.2 Vezérlöpanel

1. ábra, 4. oldal

Ikon	Magyarizat	Ikon	Magyarázat
	Alacsonyláng	[30Y4]	Láng kiobása
	Magus Láng		Szikrazyújtó gombja

7 Szerelés

7.1 Szerelési hely

Legalább 150 cm² keresztmetszetű szellőzőnyíásoknak kell rendelkezésre állniuk a felállítás helyén.
Tartsa be a minimálisan biztosítandó távolságokat.
4. ábra, 6. oldal
Gondoskodjon róla, hogy ne legyen huzat a telepítés helyén.

7.2 A beszerelés lépései

1. Készítsen egy kivágást a munkalapban.

2. ábra, 7. oldal

3. Helyezzen be egy gumitömítést a munkalap és a készülék közé.

MEGJEGYZÉS Ha a készülék nem rendelkezik mellékelt gumitömítéssel, forduljon a gyártóhoz.

1. Csak edénytartókkal rendelkező modellekre vonatkozóan: Helyezze az alsó lemezt az edénytartó rögzítőfelületére, és rögzítse a készüléket a munkalapban.

2. ábra, 7. oldal

3. Rögzítse a készüléket a munkalapban.

4. ábra, 8. oldal

7.3 A készülék csatlakozás a gázellátásra

A gázcsatlakozás összeszerelését és telepítését olyan képzett szakembernek kell elvégeznie, aki bizonyítottan rendelkezik a gázkészülékek építésével, telepítésével és üzemeltetésével kapcsolatos készségekkel és ismeretekkel, és az ezzel járó veszélyek felismerése és elkerülése érdekében biztonsági képzésben részesült.

FIGYELMEZTETÉS! Robbanásveszély

Kizárólag minősített nyomásszabályozóval rendelkező LP-gázpalackokat használjon.
Hasonlítsa össze az adattáblán feltüntetett nyomásadatokat az LP-gázpalackon lévő nyomásadatokkal.
A beszerelés során és azt követően kerülje a gázcsőrendszer megterhelését.

A csatlakoztatás során vegye figyelembe a következő útmutatásokat:

• Tartsa be az országos követelményeket.
• A csatlakozáshoz kizárólag ∅ 8 x 1 mm -es acélcsövet (gázszigetelt, hegesztett, varratmentes acél vagy rozsdamentes acél) használjon.
• A gázvezetéket úgy rögzítse a bútorok oldalsó falain, vagy a hátsó falon, hogy az állítóalkatrészekre ne hasson erő.
• A teljes gázvezetéknek feszültségmentesnek kell lennie.

• Az ellátási csatlakozási pontnak hozzáférhetőnek kell maradnia a készülék telepítése után.

• Csatlakoztassa a csöveket (lásd: A csövek csatlakoztatása kompressziós szerelvénnyel 179. oldal fejezet).

• A készülék fölé helyezze el a következő szöveget tartalmazó jelet: FIGYELMEZTETÉS!

Főzés közben plusz szellőzést kell biztosítani, például a készülékhez közeli ablak kinyitásával.

A készüléket tilos fűtőtestként használni.

1. Nyissa ki a gázellátást.

2. Szappanos vízzel ellenőrizze az összes csatlakozás szivárgásmentességét.

FIGYELMEZTETÉS! Robbanásveszély

A tömítettséget tilos nyílt láng mellett vagy gyújtóforrások közelében ellenőrizni.

Tömítettség akkor áll fenn, ha nem képződnek buborékok.

7.3.1 A csövek csatlakoztatása kompressziós szerelvénnyel

Az EN ISO 8434-1 szabványnak megfelelően, a DIN 2353 és a DIN 3387-1 alapján (acélcső, D = 8 mm)

MEGJEGYZÉS Az összeszerelés után ellenőrizze minden csőszerelvény szorosságát vizsgálati és/vagy üzemi közeggel, vizsgálati és/vagy üzemi nyomás alatt, pl. habosodó anyagok használatával, az EN 14291 szabványnak megfelelően.

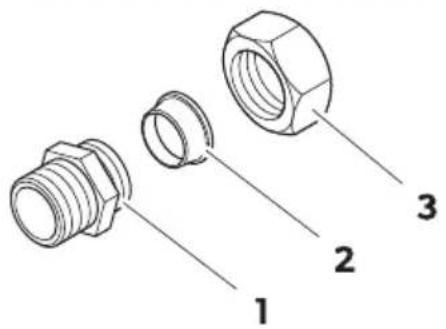

1 2 3

Sz. Leírás Megnevezés

1 Csatlakozócsonk Euro-kúppal, önszigetelő menetvágó szigeteléssel

2 Rögzítőgyűrű

3 Csatlakozóanya

Összeszerelési előkészületek

Fürészelje le a cső végét, hogy derékszögben csatlakoztatható legyen.

MEGJEGYZÉS

• Tartsa be a 0,5° -os megengedett szögtürést. A cső végén lévő alakbeli eltérések, például a csövek ferdén történő fűrészelése, csökkentik a szerelvény élettartamát és szivárgásmentességét.
• Sorjázószerszámmal vagy csiszolópapírral távolítsa el a sorját.
• Távolítsa el a szennyeződéseket és a festékrétegeket.

Opcionális: Vigyen fel megfelelő kenőanyagot a csatlakozóanya menetére a nyomaték csökkentése és az összeszerelés megkönnyítése érdekében.

A. módszer: Közvetlen felszerelés a csatlakozócsonkra

8. ábra, 9. oldal

1. Csúsztassa a csatlakozóanyát a cső végére.
2. Csúsztassa fel a rögzítőgyűrűt a cső végére, a csatlakozóanya elé úgy, hogy a vágóél a cső vége felé nézzen.
3. Helyezze a csatlakozócsonkot a csőre.
4. Nyomja a csövet a csatlakozócsonk végütközőjéhez, és kézzel húzza meg előzetesen a csatlakozóanyát, amíg ellenállást érez.

MEGJEGYZÉS Győződjön meg arról, hogy a cső hozzáér a csatlakozócsonk végütközőjéhez, hogy a rögzítőgyűrű belevághasson a csőbe, ezáltal szoros csatlakozást létrehozva.

1. Tartsa a csatlakozócsonkot a helyén egy villáskulccsal, és 1–1,5 fordulattal húzza meg a csatlakozóanyát egy második villáskulccsal.

FIGYELEM! Károsodás veszélye

Ne hagyja, hogy a cső elforduljon.

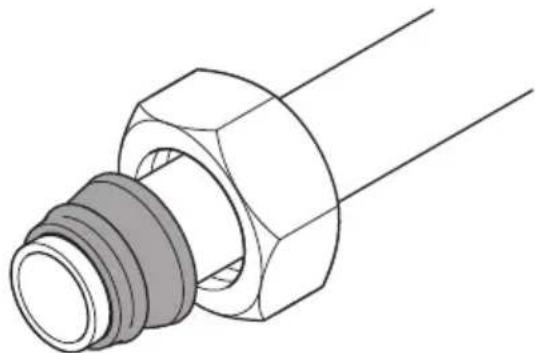

Ellenőrizze, hogy a csatlakozóanya megfelelően van-e meghúzva. Ha a csatlakozóanya túl gyengén vagy túl erősen van meghúzva, akkor a nyomásállóság és a szerelvény élettartama csökken. Ez szivárgásokhoz vagy a cső kicsúszásához vezethet.

B. módszer: Előszerelés előszerelő kulccsal, majd végső összeszerelés

MEGJEGYZÉS Az előszerelő kulccsal történő előszerelés sorozat-összeszereléshez ajánlott.

Előszerelés

9. ábra, 10. oldal

MEGJEGYZÉS Az előszerelő kulcs kúpjai kopásnak vannak kitéve. Ellenőrizze a kúpok pontosságát rendszeres időközönként kúpmérők segítségével. Cserélje ki az olyan előszerelő kulcsokat, amelyek kúpjai nem kellően pontosak, vagy kopásra utaló jeleket mutatnak.

1. Csúsztassa a csatlakozóanyát a cső végére.
2. Csúsztassa fel a rögzítőgyűrűt a cső végére, a csatlakozóanya elé úgy, hogy a vágóél a cső vége felé nézzen.
3. Helyezze az előszerelő kulcsot a csőre.
4. Nyomja a csövet az előszerelő kulcs végütközőjéhez, és kézzel húzza meg előzetesen a rögzítőgyűrűt és a csatlakozóanyát, amíg ellenállást érez.

MEGJEGYZÉS Győződjön meg arról, hogy a cső hozzáér az előszerelő kulcs végütközőjéhez, hogy a rögzítőgyűrű menetet vághasson a csőbe, ezáltal szoros csatlakozást létrehozva.

1. Tartsa a helyén az előszerelő kulcsot, és 1–1,5 fordulattal húzza meg a csatlakozóanyát egy villáskulccsal. Ezután ne húzza meg fél fordulatnál nagyobb mértékben.

FIGYELEM! Károsodás veszélye

Ellenőrizze, hogy a csatlakozóanya megfelelően van-e meghúzva. Ha a csatlakozóanya túl gyengén vagy túl erősen van meghúzva, akkor a nyomásállóság és a szerelvény élettartama csökken. Ez szivárgásokhoz vagy a cső kicsúszásához vezethet.

MEGJEGYZÉS Gondoskodjon arról, hogy a cső ne fordulhasson el.

1. Távolítsa el az előszerelő kulcsot.

Végső összeszerelés

1. ábra, 11. oldal

2. Helyezze a csatlakozócsonkot a csőre.

3. Nyomja a csövet a csatlakozócsonk végütközőjéhez, és kézzel húzza meg előzetesen a csatlakozóanyát, amíg ellenállást érez.

MEGJEGYZÉS Győződjön meg arról, hogy a cső hozzáér a csatlakozócsonk végütközőjéhez, hogy a rögzítőgyűrű belevághasson a csőbe, ezáltal szoros csatlakozást létrehozva.

1. Tartsa a csatlakozócsonkot a helyén egy villáskulccsal, és 0,5 fordulattal húzza meg a csatlakozóanyát egy második villáskulccsal. Ne fordítsa el ennél nagyobb mértékben (legfeljebb 2 fordulat, az előszerelést és a végső összeszerelést is beleértve).

FIGYELEM! Károsodás veszélye

Ellenőrizze, hogy a csatlakozóanya megfelelően van-e meghúzva. Ha a csatlakozóanya túl gyengén vagy túl erősen van meghúzva, akkor a nyomásállóság és a szerelvény élettartama csökken. Ez szivárgásokhoz vagy a cső kicsúszásához vezethet.

MEGJEGYZÉS Gondoskodjon arról, hogy a cső ne fordulhasson el.

A szerelvény ellenőrzése

A csatlakozóanya meghúzásakor a rögzítőgyűrű a csatlakozóanya forgásánál fogva a csőnek nyomódik a csatlakozócsonk mentén. A nyomás deformálja a rögzítőgyűrűt, és peremet képez, szoros csatlakozást biztosítva.

Az előzetes összeszerelés után ellenőrizze a peremet a vágóélnél.

FIGYELEM! Károsodás veszélye

Minden egyes meglazítás után húzza meg újra megfelelő mértékben a csatlakozóanyát.

1. Tartsa a csatlakozócsonkot a helyén egy villáskulccsal, és lazítsa meg a csatlakozóanyát egy második villáskulccsal.

2. Ellenőrizze, hogy kialakult-e a tömítést biztosító perem a rögzítőgyűrűn a vágóélnél.

3. A létrejött peremnek egyenletesnek kell lennie, és le kell fednie a vágási felület 80% -át.

4. Acélcsövek esetében: A létrejött peremnek egyenletesnek kell lennie, és le kell fednie a vágási felület egészét.

5. Ellenőrizze a rögzítőgyűrű illeszkedését. Előfordulhat, hogy a rögzítőgyűrű elfordul, de axiális irányban nem szabad mozognia.

7.3.2 A szennyvízelvezető összeszerelése

A szennyvízelvezetőt a következő ábrán látható módon szerelje össze:

1. ábra, 11. oldal

7.4 A készülék csatlakoztatása a váltakozó áramú tápellátáshoz:

MEGJEGYZÉS A lángfelügyeleti berendezés és az üvegfedél biztonsági funkciója csak akkor működik, ha készülék egyenáramú tápellátáshoz van csatlakoztatva, megfelelő polaritással.

1. Csatlakoztassa a készüléket az ábrán látható módon.

2. ábra, 12. oldal

bk fekete rd piros

1. Az akkumulátor közelében a pozitív vezetékhez iktasson be egy 1 A -es biztosítékot.

8 A főzőlapegység használata

FIGYELMEZTETÉS! Égési sérülés veszélye

A készülék minden része igen forróvá válik főzés közben, kivéve a kezelőpanel. Használat közben és után ne érintse meg a készülék forró alkatrészeit. Várja meg, amíg kellően lehül a készülék.
Ne használja a mosogatót főzés közben. A mosogató használata előtt hagyja megfelelően lehűlni a készüléket.
Ha a készülék üvegfedelekkel rendelkezik, és a mosogató üvegfedele főzés közben le van zárva, tartson legalább 10 mm távolságot a főzőedény és a mosogató üvegfedele között.

VIGYÁZAT! Égési sérülés veszélye

Főzés előtt távolítsa el a mosogatóból a műanyag tartozékokat.

VIGYÁZAT! Égési sérülés veszélye

Ne zárja le az üvegfedelet, amikor az égőfej ég.

8.1 Bekapcsolás

VESZÉLY! Szénmonoxid-mérgezés veszélye

A készülék bekapcsolása előtt gondoskodjon a terület megfelelő szellőztetéséről.

Használat közben legalább 150 cm² szabad keresztmetszetű szellőzőnyílásoknak kell rendelkezésre állniuk a felállítás helyiségében. Amikor a készülék nincs használatban, ezeket a szellőzőnyílásokat be lehet zárni.

FIGYELMEZTETÉS! Robbanásveszély/tüzveszély

Csak engedélyezett gázkategóriába tartozó gázt használjon (propán (G31), bután (G30)). Ne használjon más fűtőanyagokat.

1. A következő táblázatnak megfelelően alkalmas főzőedényeket válasszon az adott égőfejekhez:

2. ábra, 13. oldal

Égőfej (ábra 13)	Főzőedény átmérője
S 10 ... 16 cm
M 12 ... 18 cm
T 16 ... 22 cm

1. Az ábrán látható módon kapcsolja be a főzőlapot.

2. ábra, 14. oldal

A modelltől függően az égőfejeket eltérő módon kell begyújtani:

• Kézi begyújtás: 📄ora 14, A
  • Elektromos begyújtás: 14,

• Piezo begyújtás: 📄 .ábra 14, B

• A láng szemrevételezésével ellenőrizze az égő helyes működését.

Az alkalmazott gáztípustól függően a lángnak a következő módon kell megjelennie:

• Propán (G31): Kék belső csúccsal és világos körvonallal rendelkező láng.

• Bután (G30): Az égő bekapcsolásakor kissé sárga csúcsú láng. A sárga csúcs az égő felmelegedésével egyre intenzívebbé válik.

• Ha a láng nem a leírtaknak megfelelően néz ki, kapcsolja ki a főzőlapot (lásd a következő fejezetet: Kikapcsolás 183. oldal), és a következők szerint járjon el:

• Ellenőrizze az égő szennyezettségét, és szükség esetén tisztítsa meg az égőt.

• Ellenőrizze a gáz minőségét, és szükség esetén cserélje ki a gáztartályt (lásd a következő fejezetet: A gázpalack cseréje 183. oldal).

8.2 Kikapcsolás

VIGYÁZAT! Sérülés kockázata

Ne az üvegfedél lezárásával kapcsolja ki a készüléket.

Az ábrán látható módon kapcsolja ki a főzőlapot.

1. ábra, 14. oldal

8.3 A gázpalack cseréje

FIGYELMEZTETÉS! Robbanásveszély

A gázpalackot csak olyan helyen cserélje ki, ahol jó a szellőzés.
Ügyeljen arra, hogy a közelben ne legyen szikraforrás.
A gázpalackot csak akkor cserélje ki, ha a készülék nincs használatban, és a készülék gázellátása le van zárva.

1. A gomb nulla állásba történő elfordításával kapcsolja ki a készüléket.
2. Zárja el a gázpalack szelepét.
3. A gázpalack cseréjét a gázszerelvény gyártójának utasításai alapján hajtsa végre.

9 Tisztítás és karbantartás

VIGYÁZAT! Égési sérülés veszélye

A készülék tisztítása, ellenőrzése vagy karbantartása előtt hagyja kellően lehűlni a készüléket.

9.1 A készülék tisztítása

1. ábra, 15. oldal

2. Távolítsa el a serpenyótartót ( . ábra 16, 1.,).

3. A készüléket puha, nedves törlőkendővel tisztítsa ( 16, 2.,)

A rozsdamentes acél- és üvegfelületekre vonatkozóan további ápolási útmutatásokat a következő honlapon talál: qr.dometic.com/beVsWO.

9.2 Éves biztonsági ellenőrzés

A gázcsatlakozás összeszerelését és telepítését olyan képzett szakembernek kell elvégeznie, aki bizonyítottan rendelkezik a gázkészülékek építésével, telepítésével és üzemeltetésével kapcsolatos készségekkel és ismeretekkel, és az ezzel járó veszélyek felismerése és elkerülése érdekében biztonsági képzésben részesült.

Biztonsági okokból évente ellenőriztesse a készülék megfelelő működését egy képzett szakemberrel. Minden hibát ki kell javítani.

9.3 A fúvókák cseréje

A gázcsatlakozás összeszerelését és telepítését olyan képzett szakembernek kell elvégeznie, aki bizonyítottan rendelkezik a gázkészülékek építésével, telepítésével és üzemeltetésével kapcsolatos készségekkel és ismeretekkel, és az ezzel járó veszélyek felismerése és elkerülése érdekében biztonsági képzésben részesült.

A fúvókákat képzett szakemberrel kell kicseréltetni.

a) A fúvókák eltávolítása:

1. ábra, 16. oldal

b) A fúvókák behelyezése:

1. ábra, 17. oldal

10 Ártalmatlanítás

A csomagolóanyagot lehetőség szerint a megfelelő szelektív hulladékgyűjtő tartályokba kell helyezni. A termékre vonatkozó ártalmatlanítási előírásokról tájékozódjon a legközelebbi újrahasznosító központban, vagy szakkereskedőjénél.

11 Garancia

A termékre a törvény szerinti garancia-időszak érvényes. Amennyiben a termék meghibásodott, lépjen kapcsolatba a gyártó helyi képviseletével (lásd: dometic.com/dealer) vagy a kereskedővel.

A javításhoz, illetve a garancia-adminisztrációhoz a következő dokumentumokat kell mellékelnie a termék beküldésekor:

• A számla vásárlási dátummal rendelkező másolatát
• A reklamáció okát vagy a hibát tartalmazó leírást Vegye figyelembe, hogy az önkezű javítás vagy a nem szakszerű javítás biztonsági következményekkel járhat, és érvénytelenítheti a garanciát.

Dometic CVC, CVH HU

12 Müszaki adatok

Gázkategória	propán (G31), bután (G30)
Kászülékkategória	I_2B/P(30)
Gázrosatlakoztatás nyomása	AT, DE, BG, CY, DK, EE, FI, GR, HU, IS, LT, LV, MT, NL, NO, RO, SE, SI, SK, AL, HR, MK, TR30 mbar propán(G31)30 mbar bután (G30)
Kászülékkategória	I_2+ , propán/bután
Gázrosatlakoztatás nyomása	BE, CH, CY, CZ, ES, FI, GB, GR, IE, IT, LT, PL, PT, SI, SK, AL, MK, TR37 mbar propán (G31)28 mbar ... 30 mbar bután (G30)
Csatlakoztatási leszülbaig (csrk elektron kua begyújtásal rendelkező modelleknál)	12 V =(1 A biztosíték)
Méntek (jzx max ml)	600 × 140 × 450 mm
Vizapál at/ tan ústvány	CE

1. ábra, 13. oldal

Modell	Ségőfuj			Mégőfuj			Légőfuj
	*	**	***	*	**	***	*	**	***
CVH 13 50(G)	-	-	-	-	-	-	0.73	2.0	146
CVH 15 25(G)	0.54	11	80	-	-	-	0.73	2.0	146

Hrvatski

1 Važne napomene
