KULLANIM KILAVUZU CVH1700G DOMETIC

Bu ürünü doğru monte ettiğinizden ve ürünün daima kullanıma hazır olduğundan emin olmak için lütfen tüm talimatları ve bu ürün kılavuzunda verilen kılavuzları ve uyanları dikkatlice okuyunuz. Bu talimatlar bu ürün ile birlikte SAKLANMALIDIR,

Bu ürünü kullandığınızda tüm talimatları, kılavuzları ve uyanları dikkatlice okuduğunuzu ve anladığınızı ve hükümetlere ve koşullara bu sözleşmede yer alıyormuş gibi uyacağiniza onay verirsiniz. Bu ürünü sadece amacına ve uygulamaya uygun ve talimatlara, kılavuzlara ve uyanlara uygun bu ürün kılavuzu ile geçerli yasalara ve yönetmeliklere uygun olarak kullanacağını kabul ediyorsunuz. Talimatların ve uyanların burada verildiği gibi okunmaması veya bunlara uyulmaması sonucu kendiniz ve diğer insanlar yaralanabilir veya ürününüz veya yakınında bulunan diğer mallar hasar görebilir. Talimatlar, kılavuzlar ve uyanlar da dahil, bu ürün kılavuzu ve buna ait olan dokümanlarda değişiklikler ve güncellemeler yapılabilir. Güncel ürün bilgileri için lütfen documents. dometic.com adresini ziyaret edin.

2 Sembollerin açıklanması

Bir sinyal sözcüğü, güvenlik ve maddi hasar mesajlarını tanımlar ve ayrıca tehlikenin ciddiyet derecesini veya seviyesini gösterir.

TEHLÍKE!

Önlenmediğinde, can kaybı veya ağır bir yaralanmaya neden olan tehlikeli bir durumu gösterir.

UYARI!

Önlenmediğinde, can kaybı veya ağır bir yaralanmaya neden olabilecek tehlikeli bir durumu gösterir.

DIKKAT!

Önlenmediğinde, hafif veya orta derecede bir yaralanmaya neden olabilecek tehlikeli bir durumu gösterir.

iKAZ!

Önlenmediğinde, maddi hasara neden olabilecek bir durumu gösterir.

NOT Ürünün kullanılması ile ilgili ek bilgiler.

3 Güvenlik uyarıları

Ön hazırlık notları

• Kurulumdan önce, yerel dağıtım koşullarının (gazın doğası ve gaz basıncı) ve cihazın ayarının uyumlu olduğundan emin olun.
• Bu cihaz için ayar koşulları etikette (veya cihaz bilgi etiketinde) belirtilmiştir.
• Bu cihaz, yanma ürünleri tahliye cihazına bağlı değildir. Mevcut montaj yönetmeliklerine göre monte

edilmeli ve bağlanmalıdır. Havalandırma ile ilgili gerekliliklere özellikle dikkat edilmelidir.

Genel güvenlik

UYARI! Patlama tehlikesi

Bu cihazda sadece usta elemanlar tarafından onarım yapılmalıdır. Yanlış onarımlar ciddi tehlikelere neden olabilir.
Bu cihaz, kullanıldığı ülkede yürürlükte olan tüm ulusal düzenlemelere uygun olarak kurulmalıdır.
Cihazda değişiklik yapmayın.
Cihazın herhangi bir bileşenini çıkarmayın veya değiştirmeyin.
Ulusal yönetmelikler gerektiriyorsa gaz hortumu değiştirilmelidir.
Gaz besleme hortumunu bükmeyin, germeyin, sıkıştırmayın veya başka bir yük uygulamayın.

UYARI! Boğulma tehlikesi

Cihazı havalandırılmayan bir alanda çalıştırmak, ilgili alandaki oksijen miktarını azaltır.
Bu cihaz sadece iyi havalandırılan bir alanda kullanılmalıdır.
Bu cihaz yalnızca pişirme amaçlıdır. Odayı ısıtmak gibi başka amaçlar için kullanılmamalıdır.

UYARI! Yangın tehlikesi

Cihazı sıcakken veya kullanımdayken gözetimsiz bırakmayın.
Bu cihazla oynamadıklarından emin olmak için çocuklar daima gözetlenmelidir.
Uygun bir yangın söndürücü hazır bulundurun. Yangın söndürücünün uzman personel tarafından düzenli aralıklarla kontrol edilmesini sağlayın.

UYARI! Yanma tehlikesi

Ellerinizi, yüzünüzü ve saçınızı ocak gözlerinden uzak tutun.
Cihazı ateşlerken veya kullanırken bol giysiler giymeyin veya uzun saçların serbestçe sarkmasına izin vermeyin.
Çocukları ve evcil hayvanları uzak tutun.
Yanıkları veya diğer yaralanmaları önlemek için cihazın etrafındaki tüm faaliyetleri dikkatle izleyin.

UYARI! Sağlık için tehlike

Bu cihaz, gözetim altında olmaları veya cihazın güvenli bir şekilde kullanımıyla ilgili talimatların verilmesi ve tehlikeleri anlamaları halinde, 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri kısıtlı veya deneyim ve bilgi eksikliği olan kişiler tarafından kullanılabilir.

DİKKAT! Yaralanma riski

Cam kapağın kırılması durumunda:

• Hemen tüm ocak gözlerini ve herhangi bir elektrikli ısıtma elemanını kapatın ve cihazı güç kaynağından ayırın.
  • Cihaz yüzeyine dokunmayın.
  • Cihazı kullanmayın.

¡KAZ! Hasar tehlikesi

Yolculuğa başlamadan önce cam kapağı kapatın.
Cam kapağı kapatmadan önce tüm ocak gözlerini kapatın.
Ağır veya keskin nesneleri cam kapağın yüzeyinden uzak tutun.

Sıvı gazla çalışma yaparken alınacak güvenlik önlemleri

UYARI! Patlama tehlikesi

Kullanımdan sonra her zaman sıvı gaz tüpünü bağlantısından ayırın.
Sıvı gaz tüplerini ısıtma veya pişirme cihazlarından ve diğer ışık veya ısı kaynaklarından uzakta, iyi havalandırılan ve çocukların ulaşamayacağı bir yerde saklayın.
Sıvı gaz tüplerini asla havalandırılmayan alanlarda veya yer seviyesinin altında (yerdeki huni şeklindeki delikler) saklamayın.
Sıvı gaz tüplerini asla garaj gibi yapılarda saklamayın.
Her türlü kapalı depolama alanı, ulusal düzenlemelere uygun olmalıdır.
Sıvı gaz tüplerini yan tarafları üzerinde saklamayın.
Sıvı gaz tüplerini doğrudan güneş ışığından uzak tutun. Sıcaklık 50 °C değerini geçmemelidir.

Cihazı çalıştırırken güvenlik

şekil 1 sayfa 3

TEHLİKE! Karbon monoksit zehirlenmesi tehlikesi

Sıvı gaz yakma işlemi, kapalı alanlarda biriken karbon monoksit üretir. Bu cihazı yalnızca yeterli havalandırma varsa kullanın.

TEHLİKE! Boğulma tehlikesi

Gazlı pişirme cihazının kullanılması, kurulduğu odada ısı, nem ve yanma ürünleri oluşmasına neden olur.
- Özellikle cihaz kullanımdayken mutfağın iyi havalandırıldığından emin olun.
- Doğal havalandırma deliklerini açık tutun veya mekanik bir havalandırma cihazı (ör. mekanik bir aspiratör) monte edin.
Cihazın uzun süreli yoğun kullanımı, ek havalandırma gerektirebilir, örneğin var olan mekanik havalandırmanın arttırılması, yanma ürünlerinin güvenli bir şekilde dışarıya verilmesi için ek havalandırma, ilave havalandırma için oda havası değişimi. Ek havalandırmanın montajından önce bir uzmana danışın.

UYARI! Patlama tehlikesi

Cihaz sızıntı yapıyorsa, hasarlıysa veya düzgün çalışmıyorsa cihazı kullanmayın.
Cihazı aşağıdaki durumlarda asla kullanmayın:
- Benzin istasyonlarında
- Feribotlarda
- Cihazın monte edildiği aracı, nakliye aracı veya çekici ile taşırken
Yangın durumunda gaz beslemesini kapatın.
Cihazın yakınına kimyasallar, yanıcı maddeler veya sprey aerosoller koymayın.
Gaz sızıntılarını kontrol etmek için asla çiplak alev kullanmayın.
Gaz kokusu olması durumunda:
- Cihazı ateşlemeye çalışmayın.
- Çıplak alevleri söndürün.
• Gaz beslemesini kapatın.
• Cihazı gaz beslemesinden ayırın.
• Gaz sistemini bir uzmana kontrol ettirin.

Gaz haznesini yalnızca, çıplak alevden, pilot alevinden veya diğer tutuşturma kaynaklarından uzakta ve yalnızca cihaz dokunulabilecek kadar soğuduğunda takın veya çıkarın.
Gaz haznesini kullanmadan önce, bu cihaz ile gaz haznesi arasındaki contanın yerinde ve iyi durumda olduğunu kontrol edin.
Conta hasarlı veya aşınmışsa bu cihazı kullanmayın.
Kullandıktan sonra gaz haznesindeki gaz beslemesini kapatın.

UYARI! Yangın tehlikesi

Bu cihazın içinde veya yakınında yanıcı maddeler kullanmayın veya saklamayın (ör. kağıt, tekstil ürünleri).
Bu cihazın üzerine veya karşısında pişirme kaplarından başka herhangi bir nesne koymayın.
Yanıcı nesneleri ocak gözlerinden uzak tutun.
Pişirme kabının saplarını aşağıdaki gibi konumlandırın:
- Pişirme kabinın saplarının cihazın kenarından dışarı taşmasına asla izin vermeyin.
- Pişirme kaplarının saplarını içe doğru çevirin ancak diğer ocak gözlerinin üstüne çıkmasına izin vermeyin.
Katı ve sıvı yağları aşırı ısıtmayın.
Sıcak pişirme kaplarını tutmak için sadece kuru tutacaklar kullanın.
Pişirme kaplarını cihazdan almadan önce cihazı kapatın.
Bu cihazı yalnızca bir yetişkinin ilgilenebileceği durumlarda çalıştırın.

UYARI! Yanma tehlikesi

Erişilebilir parçalar çok sıcak olabilir. Küçük çocukları uzak tutun.

DİKKAT! Yanma tehlikesi

Sıcak bileşenleri tutarken koruyucu eldiven kullanın.
Çıplak elle dokunmadan önce cihazın soğumasını bekleyin.
Ocak gözünü manuel olarak ateşliyorsanız:
- Uzun kibritler veya uygun bir çakmak kullanın.

- Ocak gözü yanar yanmaz elinizi hızla çekin.

Alkol veya reçeteli ya da reçetesiz ilaçların kullanılması, bu cihazı doğru bir şekilde monte etme ya da güvenli bir şekilde çalıştırma yeteneğinizi olumsuz etkileyebilir.

4 Teslimat kapsamı

Adi

Ocak kombinasyonu

Sabitleme vidaları

Sifon ve kauçuk conta

Montaj ve Kullanım Kılavuzu

5 Amacına Uygun Kullanım

Gazlı ocaklar ve kombinasyonlar, karavanlarda veya motorlu karavanlarda mutfağa veya tezgah üzerine monte edilmek üzere tasarlanmıştır.

Ürün aşağıdaki kiler için uygundur:

• Yiyeceklerin uygun kaplarda pişirilmesi ve kızartılması
• İzin verilen gaz kategorisindeki gazla (propan (G31), bütün (G30)) kullanın

Ürün şunlar için uygun değildir:

• Mekan ıstıcısı olarak kullanım
- Diş mekan kullanımı
- Teknelerde kullanım

Bu ürün sadece amacına ve uygulamaya ve bu talimatlara uygun olarak kullanılmalıdır.

Bu kılavuzda ürünün doğru olarak monte edilmesi ve/veya kullanılması için gerekli bilgiler verilmektedir. Doğru yapılmayan montaj ve/veya yanlış işletim ya da bakım, performansın yetersiz olmasına ve olası bir arızaya neden olabilir.

Üretici, aşağıdaki durumların neden olduğu yaralanmalardan veya ürün hasarlarından sorumlu değildir:

• Aşırı voltaj da dahil olmak üzere hatalı kurulum, montaj veya bağlantı
• Yanlış bakım veya üretici tarafından sağlanan orijinal yedek parçalardan başka yedek parçalar kullanılması
• Üreticisinden açıkça izin almadan cihazda değişiklikler yapılması
• Bu kılavuzda tanımlananların dışında amaçlar için kullanıldığında

TR Dometic CVC, CVH

Dometic ürünün görünümünde ve ürün özelliklerinde değişiklik yapma hakkını saklı tutar.

6 Teknik açıklama

6.1 Farklı modellerin teknik özellikleri

Modèle bağlı olarak ocaktar bir İla üç ocak gözüne sahiptir. Kombinasyonlar, bir İla üç göztü ocaklardan ve bir lavabodan oluşur

Ayrıntılıできlilileri aşağıdaki tabloda bulabilisiniz:

Model	Ocak gözü sayısı	Cam kapak	Lşeklinde	Lavabo
CVH 13 50	1	-	-	-
CVH 13 50G	1	x	-	-
CVH 15 25	2	-	-	-
CVH 15 25G	2	x	-	-
CVH 15 25LG	3	x	x	-
CVH 17 00G	3	x	-	-
CVC 1525 G	1	x	-	x
CVC 1700	2	-	-	x
CVC 1700 G	2	x	-	x
CVC 1875 G	3	x	-	x

6.2 Kontrol paneli

sekil 2 sayfa 4

Simge	Apıklama	Simge	Apıklama
	Düşük alev	[XY08]	Alev yok
	Yükoerk alev	[AITY]	Kwilomateşlemedüşmesi

7 Montaj

7.1 Montaj yeri

Montaj yerinde en az 150 cm² kesitli havalandırma menfezleri bulunmalıdır.
Minimum mesafelere uyun.

şekil 4 sayfa 6

Montaj yerinde hava cereyanı olmadığından emin olun.

7.2 Montaj adımları

1. Tezgahta bir boşluk açın.

şekil 5 sayfa 7

1. Tezgah ile cihaz arasına lastik conta takın.

NOT Lastik conta, cihazla birlikte verilmemişse üreticiyle iletişime geçin.

1. Sadece tencere tutuculu modeller: Alt tablayı tencere tutucunun montaj yüzeyine yerleştirin ve cihazı tezgaha sabitleyin.

şekil 6 sayfa 7

1. Cihazı tezgaha sabitleyin.

şekil 7 sayfa 8

7.3 Cihazın gaz kaynağına bağlanması

Gaz bağlantısının kurulumu ve montajı, gazlı cihazların yapımı, montajı ve çalıştırılması ile ilgili beceri ve bilgi sahibi olan, ilgili tehlikeleri belirlemek ve önlemek için güvenlik eğitimi almış kalifiye bir kişi tarafından gerçekleştirilmelidir.

UYARI! Patlama tehlikesi

Yalnızca onaylı bir basınç regülatörüne sahip LP gaz haznelerini kullanın.
Veri plakasındaki basınç bilgilerini LP gaz haznesinin üzerindeki basınç bilgileriyle karşılaştırın.
Montaj sırasında ve sonrasında gaz borusu sistemine baskı uygulanmamasını sağlayın.

Bağlantı için aşağıdaki talimatları dikkate alın:

• Ulusal gereklilikleri dikkate alın.

• Bağlantı için yalnızca ∅ 8 x 1 mm çelik boru (gaz sızdırmaz kaynaklı, dikişsiz çelik veya paslanmaz çelik) kullanın.

• Aktüatörlere yük binmemesi için gaz hattını çevredeki mobilya parçalarının yan veya arka duvarına sabitleyin.

• Tüm gaz hattı gerilimsiz olmalıdır.

• Besleme bağlantı noktası cihaz monte edildiğinde erişilebilir olmalıdır.

• Boruları bağlayın (Boruların sıkıştırma bağlantı elemanı kullanılarak bağlanması sayfa 202 bölümüne bakın).

• Cihazın üzerine aşağıdaki metni içeren bir etiket yerleştirin: UYARI!

Yemek pişirirken, örneğin cihazın yanındaki pencereleri açarak ek havalandırma sağlayın.

Cihaz, mekan ıstıcısı olarak kullanılmamalıdır.

1. Gaz kaynağına açın.
2. Tüm bağlantı larda sızıntı olup olmadığını sabunlu su ile kontrol edin.

UYARI! Patlama tehlikesi

Asla açık alev kullanarak veya tutuşma kaynaklarının yakınında sızıntı kontrolü yapmayın.

- Baloncuk oluşmazsa sızıntı yoktur.

7.3.1 Boruların sıkıştırma bağlantı elemanı kullanılarak bağlanması

DIN 2353 ve DIN 3387-1'e dayalı EN ISO 8434-1'e göre (çelik boru D = 8 mm)

NOT Montajdan sonra her bir boru bağlantı parçasının sıkiliğini, test ve/veya çalışma basıncı altında test ve/veya çalışma ortamıyla, örneğin EN 14291'e uygun köpük maddeleri kullanarak kontrol edin.

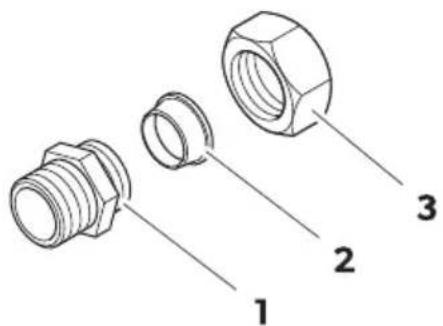

1 2 3

No. Adı Gösterim

1 Bağlantı nipeli Avrupa tipi koni bağlantılı, ken-diliğinden sızdırmazlık sağlayan,vida dişleriyle sızdırmazlık oluştu-ran conta sistemine sahip

2 Sıkıştırma hal-kası

3 Bağlantı somu-nu

Tertibatın hazırlanması

Borunun bağlanacağı ucu dik açıyla kesin.

NOT

• 0,5° derecelik izin verilen açı toleransına uyun. Boru uçlarındaki şekil sapmaları (ör. çapraz kesilmiş borular), bağlantı parçasının kullanım ömrünü ve sızdırmazlık özelliğini azaltır.
• Çapakları çapak alma aleti veya zımpara kağıdı ile temizleyin.
• Kirleri ve boya katmanlarını temizleyin.

İsteğe bağlı: Torku azaltmak ve montajı kolaylaştırmak için bağlantı somununun dişlerine uygun bir yağlayıcı uygulayın.

Yöntem A: Bağlantı nipeline doğrudan montaj

şekil 8 sayfa 9

1. Bağlantı somununu boru ucuna kaydırın.
2. Sıkıştırma halkasını, kesme kenarı borunun ucuna bakacak şekilde, bağlantı somununun önünde boru ucuna doğru kaydırın.
3. Bağlantı nipelini borunun üzerine yerleştirin.
4. Boruyu bağlantı nipeli içindeki durdurucuya doğru bastırın ve direnç oluşana kadar bağlantı somununu elle önden sıkın.

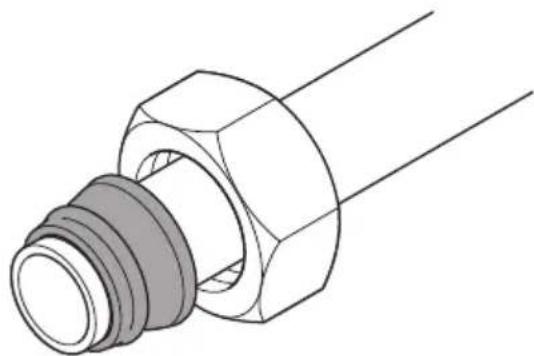

NOT Sıkıştırma halkasının boruya dış açması ve bağlantıın sağlam olması için borunun bağlantı nipeli içindeki durdurucuya temas ettiğinden emin olun.

1. Bağlantı nipelini açık uçlu bir anahtarla sabit tutun ve ikinci bir açık uçlu anahtarla bağlantı somununu 1-1,5 tur sıkın.

İKAZ! Hasar tehlikesi

Borunun dönmesine izin vermeyin.
Bağlantı somununun doğru şekilde sıkıldığından emin olun. Bağlantı somunu çok zayıf veya çok güçlü bir

şekilde sıkılırsa bağlantı elemanının basınç direnci ve kullanım ömrü azalır. Bu, sızıntılara veya borunun kaymasına neden olabilir.

Yöntem B: Ön montaj anahtarı ve son montaj ile ön montaj

NOT Seri montajlarda ön montaj anahtarı ile ön montaj yapılması tavsiye edilir.

Ön montaj

şekil 9 sayfa 10

NOT Ön montaj anahtarının konileri aşınmaya maruz kalır. Koni göstergelerini kullanarak konilerin doğruluğunu düzenli aralıklarla kontrol edin. Konileri gerekli hassasiyete sahip olmayan veya aşınma belirtileri gösteren ön montaj anahtarlarını değiştirin.

1. Bağlantı somununu boru ucuna kaydırın.
2. Sıkıştırma halkasını, kesme kenarı borunun ucuna bakacak şekilde, bağlantı somununun önünde boru ucuna doğru kaydırın.
3. Ön montaj anahtarını boruya yerleştirin.
4. Boruyu ön montaj anahtarı içindeki durdurucuya doğru bastırın ve direnç oluşana kadar sıkıştırma halkasını ve bağlantı somununu elle önden sıkın.

NOT Sıkıştırma halkasının boruya diş açması ve bağlantıın sağlam olması için borunun ön montaj anahtarı içindeki durdurucuya temas ettiğinden emin olun.

1. Ön montaj anahtarını sabit tutun ve açık uçlu bir anahtarla bağlantı somununu 1-1,5 tur sıkın. Bu noktadan sonra yarım turdan fazla döndürmeyin.

İKAZ! Hasar tehlikesi

Bağlantı somununun doğru şekilde sıkıldığından emin olun. Bağlantı somunu çok zayıf veya çok güçlü bir şekilde sıkılırsa bağlantı elemanının basınç direnci ve kullanım ömrü azalır. Bu, sızıntılarava veya borunun kaymasına neden olabilir.

NOT Borunun dönmesini önleyin.

TR Dometic CVC, CVH

1. Ön montaj anahtarını çıkarın.

Son montaj

şekil 10 sayfa 11

1. Bağlantı nipelini borunun üzerine yerleştirin.
2. Boruyu bağlantı nipeli içindeki durdurucuya doğru bastırın ve direnç oluşana kadar bağlantı somununu elle önden sıkın.

NOT Sıkıştırma halkasının boruya diş açması ve bağlantıın sağlam olması için borunun bağlantı nipeli içindeki durdurucuya temas ettiğinden emin olun.

1. Bağlantı nipelini açık uçlu bir anahtarla sabit tutun ve ikinci bir açık uçlu anahtarla bağlantı somununu yarım tur sıkın. Bu noktadan sonra daha fazla sıkmayın (ön montaj ve son montaj dahil maks. 2 tur).

İKAZ! Hasar tehlikesi

Bağlantı somununun doğru şekilde sıkıldığından emin olun. Bağlantı somunu çok zayıf veya çok güçlü bir şekilde sıkılırsa bağlantı elemanının basınç direnci ve kullanım ömrü azalır. Bu, sızıntılarava veya borunun kaymasına neden olabilir.

NOT Borunun dönmesini önleyin.

Bağlantı elemanının kontrol edilmesi

Bağlantı somunu sıkıldığında sıkıştırma halkası, bağlantı somunu bağlantı nipeli boyunca döndürüldüğünde boruya bastırılır. Basınç, sıkıştırma halkasını deforme eder ve kelepçe çıkışı oluşturarak sıkı bir bağlantı sağlar.

İlk kurulumdan sonra, kesme kenarındaki kelepçe çıkışını kontrol edin.

Her gevşetme işleminden sonra bağlantı somununu düzgün bir şekilde tekrar siktığınızdan emin olun.

1. Bağlantı nipelini bir açık uçlu anahtarla yerinde tutun ve bağlantı somununu ikinci bir açık uçlu anahtarla gevşetin.

2. Kesme kenarındaki sıkıştırma halkasında kelepçe çıkışının oluşup oluşmadığını kontrol edin.

3. Kelepçe çıkışı eşit olmalı ve kesme yüzeyinin 80 % 'ini kaplamalıdır.

4. Çelik borular için: Kelepçe çıkışı eşit olmalı ve kesme yüzeyini tamamen doldurmalıdır.

5. Sıkıştırma halkasının oturup oturmadığını kontrol edin. Sıkıştırma halkası:dönebilir ancak eksenel yönde hareket etmemelidir.

7.3.2 Drenaj çıkışının montajı

Drenaj çıkışını gösterilen şekilde monte edin:

şekil 11 sayfa 11

7.4 Cihazın DC güç kaynağına bağlanması

NOT Alev izleme cihazı ve cam kapak için güvenlik fonksiyonu yalnızca DC güç kaynağı doğru polaritede bağlandığında çalışır.

1. Cihazı gösterildiği gibi bağlayın.

şekil 12 sayfa 12

bk siyah rd kırmızı

1. Artı hattına aküye yakın olacak şekilde 1 A sigorta takın.

8 Ocak kombinasyonunun kullanımı

UYARI! Yanma tehlikesi

Pişirme sırasında kontrol paneli hariç cihazın tüm parçaları çok sıcak olur. Kullanım sırasında ve sonrasında cihazın sıcak kısımlarına dokunmayın. Cihazı uygun şekilde soğumaya bırakın.
Pişirme sırasında lavaboyu kullanmayın. Lavaboyu kullanmadan önce cihazın iyice soğumasını bekleyin.
Cihaz cam kapaklı ise ve pişirme sırasında lavabonun cam kapağı kapalıysa pişirme kabı ile lavabonun cam kapağı arasında en az 10 mm mesafe bırakın.

DİKKAT! Yanma tehlikesi

Pişirmeden önce lavabodaki plastik aksesuarları çıkarın.

DİKKAT! Yanma tehlikesi

Ocak gözü yanarken cam kapağı kapatmayın.

8.1 Açma

TEHLİKE! Karbon monoksit zehirlenmesi tehlikesi

Cihazı çalıştırmadan önce, alanın yeterince havalandırıldığından emin olun.
Kullanım sırasında, montaj odasında en az 150 cm ^2 kesitli havalandırma menfezleri bulunmalıdır. Bu havalandırma menfezleri cihaz kullanılmadığında kapatılabilir.

UYARI! Patlama tehlikesi/Yangın tehlikesi

Sadece izin verilen gaz kategorisindeki gazla (propan (G31), bütün (G30)) kullanın. Başka bir yakıt kullanmayın.

1. Kullanacağını ocak gözüne uygun pişirme kabını aşağıdaki tablodan seçin:

şekil 13 sayfa 13

Ocak gözü

(sekil 13)

S 10 ... 16 cm

M 12 ... 18 cm

L 16 ... 22 cm

1. Ocağı gösterildiği gibi açın.

şekil 14 sayfa 14

Modele bağlı olarak ocak gözleri farklı şekilde ateşlenir:

• Manuel ateşleme: 14, A

• Elektrikli ateşleme: 14,

• Piezo ateşleme: Şekil 14, B

• Alevi görsel olarak kontrol ederek ocak gözünün doğru çalıştığını doğrulayın.

Kullanılan gazın türüne bağlı olarak alev aşağıdaki gibi görünmelidir:

• Propan (G31): İçte mavi nokta bulunan ve hatları net olan alev.

• Bütan (G30): Ocak gözünü çalıştırdığınızda ucu hafif sarı olan alev. Ocak gözü ısındıkça sarı uç yoğunlaşır.

• Alev tarif edildiği gibi görünmüşorsa, ocağı kapatın (bkz. Kapatılması sayfa 205 bölümü) ve aşağıdaki işlemleri yapın:

• Ocak gözünde kirlenme olup olmadığını kontrol edin ve gerekiyorsa ocak gözünü temizleyin.

• Gazın kalitesini kontrol edin ve gerekirse gaz haznesini değiştirin (bkz. Gaz haznesinin değiştirilmesi sayfa 205 bölümü).

8.2 Kapatılması

DİKKAT! Yaralanma riski

Cihazı, cam kapağı kapatarak kapatmayın.

Ocağı gösterildiği gibi kapatın.

şekil 15 sayfa 14

8.3 Gaz haznesinin değiştirilmesi

UYARI! Patlama tehlikesi

Gaz haznesini yalnızca havalandırmanın iyi olduğu yerlerde değiştirin.
Yakınlarda ateşleme kaynağı bulunmadığından emin olun.
Gaz haznesini sadece cihaz kullanılmadığında ve cihaza giden gaz beslemesi kapalıyken değiştirin.

1. Düğmeyi sıfır konumuna döndürerek cihazı kapatın.
2. Gaz haznesinin üzerindeki valfi kapatın.
3. Gaz tüpünü, gaz bağlantı elemanı üreticisinin talimatlarına göre değiştirin.

9 Temizlik ve bakım

DİKKAT! Yanma tehlikesi

Cihazı temizlemeden, kontrol etmeden veya bakımını yapmadan önce cihazın iyice soğumasını bekleyin.

9.1 Cihazın temizlenmesi

şekil 16 sayfa 15

1. Tava desteğini çıkartın (şekil 16, 1.).
2. Cihazı yumuşak, nemli bir bezle temizleyin (16, 2.).

Paslanmaz çelik ve cam yüzeyler için ek bakım talimatlarını çevrim içi olarak qr.dometic.com/beVsWO adresinde bulabilirsiniz.

9.2 Yıllık güvenlik kontrolü

Gaz bağlantısının kurulumu ve montajı, gazlı cihazların yapımı, montajı ve çalıştırılması ile ilgili beceri ve bilgi sahibi olan, ilgili tehlikeleri belirlemek ve önlemek için güvenlik eğitimi almış kalifiye bir kişi tarafından gerçekleştirilmelidir.

Güvenlik nedeniyle, cihazın düzgün çalışıp çalışmadığının tespiti için her yıl kalifiye bir kişiye cihazı kontrol ettirin. Her arıza onarılmalıdır.

9.3 Nozüllerin değiştirilmesi

Gaz bağlantısının kurulumu ve montajı, gazlı cihazların yapımı, montajı ve çalıştırılması ile ilgili beceri ve bilgi sahibi olan, ilgili tehlikeleri belirlemek ve önlemek için güvenlik eğitimi almış kalifiye bir kişi tarafından gerçekleştirilmelidir.

Kalifiye bir kişinin nozülleri gösterildiği şekilde değiştirmesini sağlayın.

a) Nozüllerin çıkarılması:

şekil 17 sayfa 16

b) Nozüllerin takılması:

şekil 18 sayfa 17

10 Atık İmhası

Ambalaj malzemesini mümkün olduğu durumlarda uygun geri dönüşüm atık kutularına koyun. Ürünün yürürlükteki imha yönetmeliklerine göre nasıl imha edileceğine ilişkin ayrıntılar için yerel bir geri dönüşüm merkezine veya uzman satıcıya danışın.

11 Garanti

Yasal garanti süresi geçerlidir. Üründe hasar varsa üreticinin ülkenizdeki şubesi (bkz. dometic.com/dealer) veya satıcınızla iletişime geçin.

Onarım ve garanti işlemleri için cihazı aşağıdaki dokümanlarla birlikte gönderin:

• Satın alma tarihini içeren faturanın bir kopyası
• Talebinizin nedeni veya hatanın açıklanması
  Kendi kendine onarımın veya profesyonel olmayan onarımın güvenlikle ilgili sonuçları olabileceği ve garantiyi geçersiz kılabileceği unutmayın.

Dometic CVC, CVH TR

12 Teknik Bilgiler

Gaz kategori	propan (G31), bütan (G30)
Ghaz kategori	I_2B/P(30)
Gaz bağlantı basno	AT, DE, BG, CY, DK, EE, FI, GR, HU, IS, LT, LV, MT, NL, NO, RO, SE, SI, SK, AL, HR, MK, TR30 mbar propan(G31)30 mbar bütan (G30)
Ghaz kategori	I_2+ , propan/bütan
Gaz bağlantı basno	BE, CH, CY, CZ, ES, FI, GB, GR, IE, IT, LT, PL, PT, SI, SK, AL, MK, TR37 mbar propan (G31)28 mbar ... 30 mbar bütan (G30)
Bajlant voltaji (yalmızo-elektronikatesle-meli modaller)	12 V= (1 A sigorta)
Boyutlar (G x Y x D)	600 × 140 × 450 mm
Densitlerne/antifika	CE

sekil 13 sayfa 13

Model	Ocak gózü S			Ocak gózü M			Ocak gózü L
	1	2	3	1	2	3	1	2	3
CVH 13 50(G)	-	-	-	-	-	-	0.73	2.0	146
CVH 15 25(G)	0.54	1.1	80	-	-	-	0.73	2.0	146

Slovenščina
