Type de produit	Passerelle intelligente (Gateway) pour contrôle d'électrovannes d'arrosage
Marque	GARDENA
Modèle	SmartSystem
Alimentation	Bloc d'alimentation secteur (5 V CC, 1 A)
Connectivité Internet	Ethernet (LAN) 10/100 Mbps, Wi-Fi 802.11 b/g/n (2,4 GHz)
Protocole domotique	Apple HomeKit (via étiquette HomeKit intégrée)
Application mobile	GARDENA smart system (iOS et Android)
Dimensions (approx.)	10 x 10 x 3 cm
Poids (approx.)	150 g
Indicateurs LED	Power LED, Internet LED
Bouton de réinitialisation	Oui (touche Reset)
Contenu de la boîte	Gateway, bloc d'alimentation, câble LAN
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de liquides ni de solvants
Sécurité	Fonctionne à basse tension (TBTS) ; ne pas ouvrir l'appareil
Pièces détachées et réparabilité	Contacter le service après-vente GARDENA ; pas de pièces détachées disponibles pour l'utilisateur
Informations générales	Logiciel open source inclus ; copie du code source disponible sur demande

FOIRE AUX QUESTIONS - SmartSystem GARDENA

Comment connecter le Gateway à Internet avec un câble LAN ?

Branchez le bloc d'alimentation, puis connectez le Gateway à votre routeur à l'aide du câble LAN fourni. Attendez que les LED Power et Internet deviennent vertes en permanence (jusqu'à 15 minutes). Téléchargez ensuite l'application GARDENA smart system et suivez les instructions.

Comment connecter le Gateway en Wi-Fi (sans câble LAN) ?

Après la mise sous tension, attendez que la LED Internet s'allume en jaune (réseau de configuration activé). Connectez-vous au réseau Wi-Fi nommé GARDENA_config depuis votre appareil. Ouvrez l'URL http://10.0.0.1 dans un navigateur, connectez-vous avec les 8 premiers chiffres de l'ID du Gateway (situé sous l'appareil), puis sélectionnez votre réseau Wi-Fi domestique et son mot de passe.

Que faire si je n'arrive pas à me connecter au réseau de configuration ?

Assurez-vous que la LED Internet est allumée en jaune fixe. Le réseau de configuration reste actif 15 minutes. S'il a expiré, appuyez brièvement sur le bouton Reset pour le réactiver. Vérifiez aussi que les cookies et JavaScript sont activés sur votre navigateur.

Combien de temps prend la mise à jour du logiciel du Gateway ?

La mise à jour initiale peut prendre jusqu'à 15 minutes selon votre connexion Internet. Les LED Power et Internet deviennent vertes fixes une fois la mise à jour terminée.

Que signifient les LED sur le Gateway ?

La Power LED s'allume en vert lorsque l'appareil est sous tension. La Internet LED indique le statut de la connexion : vert fixe = connecté à Internet ; jaune fixe = en mode configuration (réseau Wi-Fi temporaire) ; éteinte ou rouge = pas de connexion.

Comment configurer le Gateway avec Apple HomeKit ?

Pour un iPhone/iPad, attendez que la LED Internet soit jaune fixe. Ouvrez l'application Apple Maison, choisissez 'Ajouter un accessoire', puis scannez le code HomeKit situé sous le Gateway. Suivez les instructions jusqu'à ce que la LED Internet devienne verte. Téléchargez ensuite l'application GARDENA smart system.

Où trouver l'ID du Gateway ?

L'ID du Gateway se trouve sur une étiquette autocollante située sous l'appareil. Il ressemble à un code UUID (exemple : 9eb74563-e89b-12d3-a456-426655446548). Les 8 premiers caractères (sans les tirets) servent de mot de passe pour l'interface de configuration.

Puis-je utiliser le Gateway avec un autre système domotique qu'HomeKit ?

Le Gateway est principalement conçu pour fonctionner avec l'application GARDENA smart system et est compatible avec Apple HomeKit. Aucune autre compatibilité n'est mentionnée. Pour d'autres usages, contactez le support GARDENA.

Que faire si mon appareil quitte automatiquement le réseau de configuration GARDENA_config ?

Il peut arriver que votre smartphone ou tablette quitte ce réseau car il ne dispose pas d'accès à Internet. Dans les paramètres Wi-Fi de votre appareil, autorisez le maintien de la connexion même sans accès Internet. Sur iOS, désactivez l'option 'Connexion automatique' pour ce réseau si nécessaire.

Comment obtenir le code source du logiciel open source utilisé dans le Gateway ?

GARDENA fournit sur demande une copie du code source. Écrivez un email en français, allemand ou anglais à [e-mail], en précisant le produit et la date d'achat. L'offre est valable trois ans après l'achat.

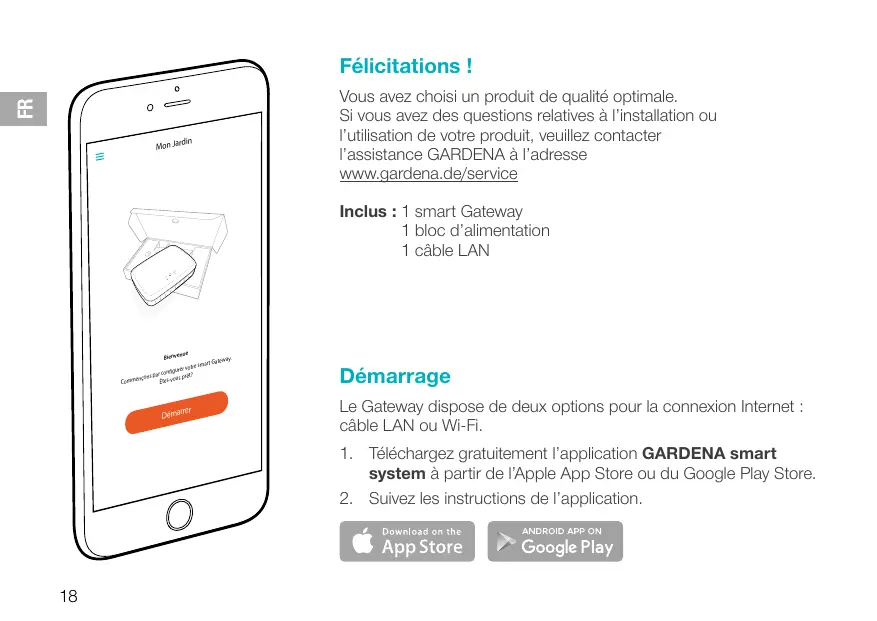

MODE D'EMPLOI SmartSystem GARDENA

Si vous avez des questions relatives à l'installation ou

à l'utilisation de votre produit, veuillez contacter

l'assistance GARDENA à l'adresse

1 bloc d'alimentation, 1 câble LAN

Démarrage

Le Gateway dispose de deux options pour la connexion Internet : câble LAN ou Wi-Fi.

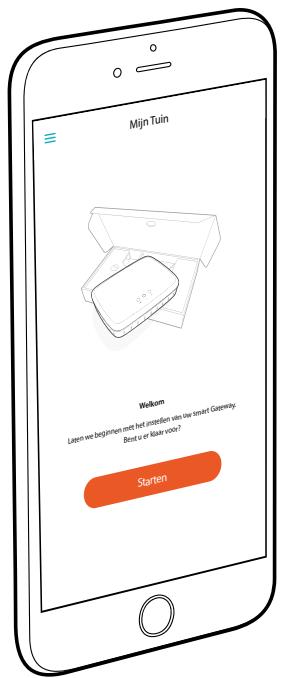

1. Téléchargez gratuitement l'application GARDENA smart system à partir de l'Apple App Store ou du Google Play Store.
2. Suivez les instructions de l'application.

Télécharger sur l'

App Store

APPLICATION ANDROID SUR

Google Play

Mettre le smart Gateway en marche

Pour l'installation du Gateway, une connexion Internet est nécessaire. Le Gateway peut être connecté à Internet par LAN ou WLAN.

1. Branchez le bloc d'alimentation dans une prise de courant.

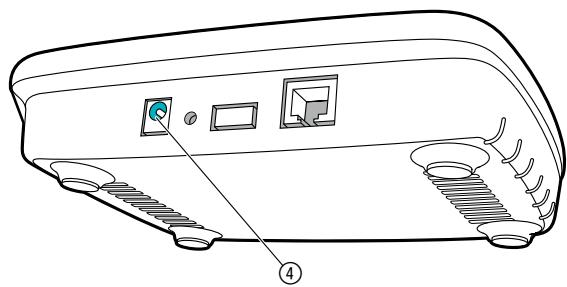

2. Branchez le câble du bloc d'alimentation dans la douille enfichable (4) du Gateway.
3. Sélectionnez l'une de ces deux options : Connecter avec un câble LAN / Connecter avec un réseau WLAN.

Connecter avec un câble LAN (recommandé)

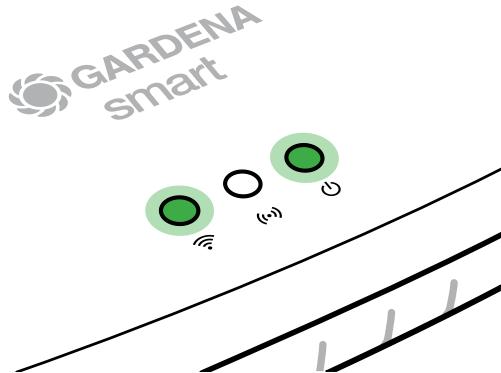

1. Connectez le Gateway à votre routeur à l'aide du câble LAN fourni. Le logiciel de votre Gateway est en cours de mise à jour. Cette procédure peut prendre jusqu'à 15 minutes (en fonction de la connexion Internet). Le Gateway a été mis à jour avec succès lorsque les voyants de l'Internet-LED et du Power-LED deviennent verts de manière continue. Le Gateway peut être maintenant intégré.
2. Téléchargez l'application GARDENA smart system à partir de l'Apple App Store ou du Google Play Store.
3. Suivez les instructions de l'application.

Connecter avec un réseau WLAN

Si le Gateway n'a été ni branché par un câble LAN avec le routeur ni intégré dans un autre réseau WLAN, il met automatiquement à disposition un réseau de configuration env. 1 à 2 minutes après démarrage.

Le réseau de configuration est activé tant que la LED Internet est allumée en jaune en permanence.

Le réseau de configuration reste actif pendant 15 minutes. Une fois les 15 minutes écoulées (ou si le Gateway a été préalablement configuré sur un autre réseau WLAN désormais plus disponible), le réseau de configuration peut être réactivé en pressant brièvement la touche reset ⑦ .

Configurer le réseau WLAN avec un appareil iOS (iPhone, iPad)

Patientez jusqu'à ce que la LED Internet s'allume en jaune en permanence (le réseau de configuration est activé).

1. Ouvrez l'application Apple Maison (celle-ci se trouve habituellement sur votre appareil mobile iOS).
2. Choisissez « Ajouter un accessoire »
3. Scannez l'étiquette HomeKit située sous le Gateway.
4. Attendez que le voyant de l'Internet-LED devienne vert de manière continue. Le logiciel de votre Gateway est en cours de mise à jour. Cette procédure peut prendre jusqu'à 15 minutes (en fonction de la connexion Internet). Le Gateway a été mis à jour avec succès lorsque les voyants de l'Internet-LED et du Power-LED deviennent verts de manière continue. Le Gateway peut être maintenant intégré.
5. Téléchargez l'app smart system GARDENA depuis l'Apple App Store.
6. Suivez les instructions de l'application.

Configurer le réseau WLAN avec un autre appareil

Patientez jusqu'à ce que la LED Internet s'allume en jaune en permanence (le réseau de configuration est activé).

Pour établir une connexion par WLAN, vous avez besoin de votre ID Gateway. Celle-ci figure sur l'autocollant sur le dessous du Gateway. Il vous faut en outre le mot de passe pour votre réseau WLAN.

1. Connectez-vous au réseau de configuration GARDENA. Pour cela, accédez aux réglages WLAN avec votre smartphone, tablette ou ordinateur.

Le Gateway devrait désormais y être affiché comme réseau WLAN disponible.

Le nom du réseau commence par

« GARDENA_config »

1. Ouvrez l'URL :

http://10.0.0.1

dans votre navigateur Internet.

Vous vous trouvez maintenant dans le

Gateway Interface.

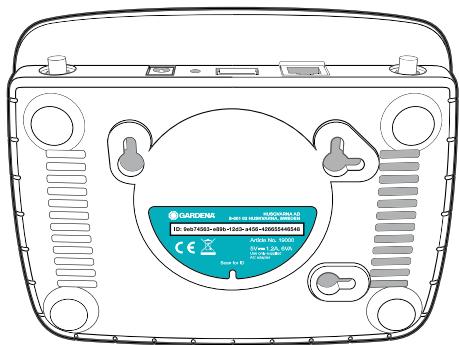

1. Connectez-vous en utilisant les huit premiers chiffres de votre ID de Gateway comme mot de passe (voir l'illustration). L'ID du Gateway se trouve sous celui-ci.
2. Sélectionnez votre réseau WLAN domestique sous réseau WLAN. Il est utilisé pour connecter la Gateway à Internet.

Gateway ID: 9eb74563-e89b-12d3-a456-426655446548

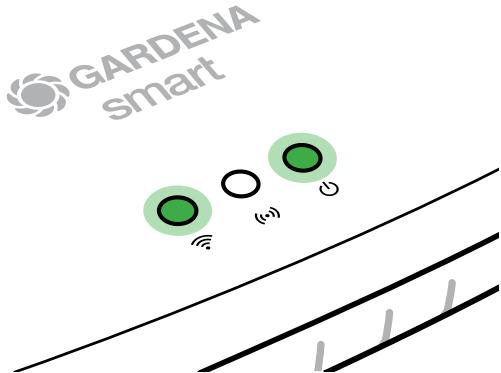

1. Saisissez le mot de passe de votre réseau et confirmez la configuration. Attendez que le voyant de l'Internet-LED devienne vert de manière continue.

Le logiciel de votre Gateway est en cours de mise à jour. Cette procédure peut prendre jusqu'à 15 minutes (en fonction de la connexion Internet). Le Gateway a été mis à jour avec succès lorsque les voyants de l'Internet-LED et du Power-LED deviennent verts de manière continue. Le Gateway peut être maintenant intégré.

1. Téléchargez l'app smart system GARDENA depuis le Google Play Store.
2. Suivez les instructions de l'application.

Attention : Le réseau de configuration GARDENA ne disposant pas de son propre accès à Internet, il peut arriver que votre appareil quitte à nouveau automatiquement le réseau de configuration GARDENA ou affiche un message d'erreur. Dans ce cas, vous devez autoriser dans les réglages de votre appareil qu'une connexion sans accès à Internet soit maintenue.

Notez que les cookies et JavaScript doivent être activés sur votre navigateur, sinon la page ne pourrait pas s'afficher. La connexion du Gateway n'est pas prise en charge par Internet Explorer.

Logiciel open source

Cet appareil est doté d'un logiciel open source. GARDENA propose de fournir sur demande une copie du code source complet correspondant pour les logiciels protégés par le droit d'auteur et utilisés dans ce produit, pour lesquels une telle offre est exigée par les licences correspondantes. Cette offre est valable jusqu'à trois ans après l'achat de chaque produit qui contient ces informations.

Pour obtenir le code source, veuillez écrire en français, en allemand ou en anglais à :

[e-mail]

Félicitations !

Nous nous réservons le droit d'apporter des modifications sans préavis.

Tous droits réservés.
