Type de produit	Hotte de cuisine îlot
Marque	ELICA
Modèle	TUBE PRO ISLAND
Utilisation	Domestique, aspiration ou recyclage
Version aspirante	Évacuation extérieure via conduit (non fourni)
Version filtrante	Recyclage intérieur avec filtre à charbon actif (optionnel)
Nombre de vitesses	3 vitesses mécaniques
Timer	Oui, réglable selon vitesse : 20 min (vitesse 1), 15 min (vitesse 2), 10 min (vitesse 3)
Éclairage	LED, commande tactile séparée
Filtre à graisse	Métallique, lavable au lave-vaisselle ou à la main, à nettoyer 1 fois par mois
Filtre à charbon actif	Optionnel pour version recyclage, à remplacer tous les 4 mois (non lavable)
Indicateurs de saturation	Filtre à graisse : 40 h, filtre à charbon : 160 h, réinitialisable
Distance minimale d'installation	45 cm pour cuisinière électrique, 65 cm pour cuisinière à gaz ou mixte
Type de lampe	LED (remplacement par service agréé) ou halogène 12V 20W max G4
Alimentation électrique	230 V, 50 Hz (vérifier plaque signalétique)
Niveau sonore	Non spécifié dans la notice
Matériau	Non spécifié (probablement acier inoxydable)

FOIRE AUX QUESTIONS - TUBE PRO ISLAND ELICA

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale est de 45 cm pour une cuisinière électrique et de 65 cm pour une cuisinière à gaz ou mixte. Respectez impérativement ces distances pour garantir la sécurité.

Comment nettoyer le filtre à graisse métallique ?

Le filtre à graisse se nettoie une fois par mois à la main avec un détergent non agressif ou au lave-vaisselle à basse température et cycle rapide. Tirez la poignée à ressort pour le démonter.

Faut-il un filtre à charbon pour la version recyclage ?

Oui, si vous utilisez la hotte en version recyclage (sans évacuation extérieure), vous devez installer un filtre à charbon actif. Il se change tous les 4 mois et ne se nettoie pas.

Comment remplacer l'ampoule de la hotte ?

Débranchez l'appareil. Utilisez un petit tournevis plat pour déclipser le protège-lampe. Remplacez par une ampoule de même type : LED (service agréé) ou halogène 12V 20W max G4. Refermez en encliquetant.

Comment régler le timer automatique ?

Appuyez sur la touche T4 après avoir sélectionné une vitesse. La durée dépend de la vitesse : 20 min (T1), 15 min (T2), 10 min (T3). Le voyant du timer s'allume.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que la prise est branchée et que le disjoncteur n'a pas sauté. Assurez-vous que les lampes sont correctement installées. Si le problème persiste, contactez le service après-vente.

Puis installer la hotte au-dessus d'une plaque à induction ?

Oui, la hotte convient à tout type de plaque de cuisson. Respectez simplement la distance minimale de 45 cm entre la hotte et la plaque.

Comment réinitialiser l'indicateur de saturation des filtres ?

Hotte éteinte, appuyez sur T1 + T2 pour le filtre à graisse ou T1 + T3 pour le filtre à charbon pendant les 10 secondes où les voyants clignotent. Les voyants clignotent deux fois pour confirmer.

Le diamètre du conduit d'évacuation doit-il être spécifique ?

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord (non fournie). Utilisez un diamètre suffisant pour éviter une perte de performance et une augmentation du bruit.

La hotte peut-elle être utilisée sans filtre à graisse ?

Non, la hotte ne doit jamais fonctionner sans le filtre à graisse correctement monté, sous peine de risque d'incendie. Remplacez-le immédiatement s'il est endommagé.

MODE D'EMPLOI TUBE PRO ISLAND ELICA

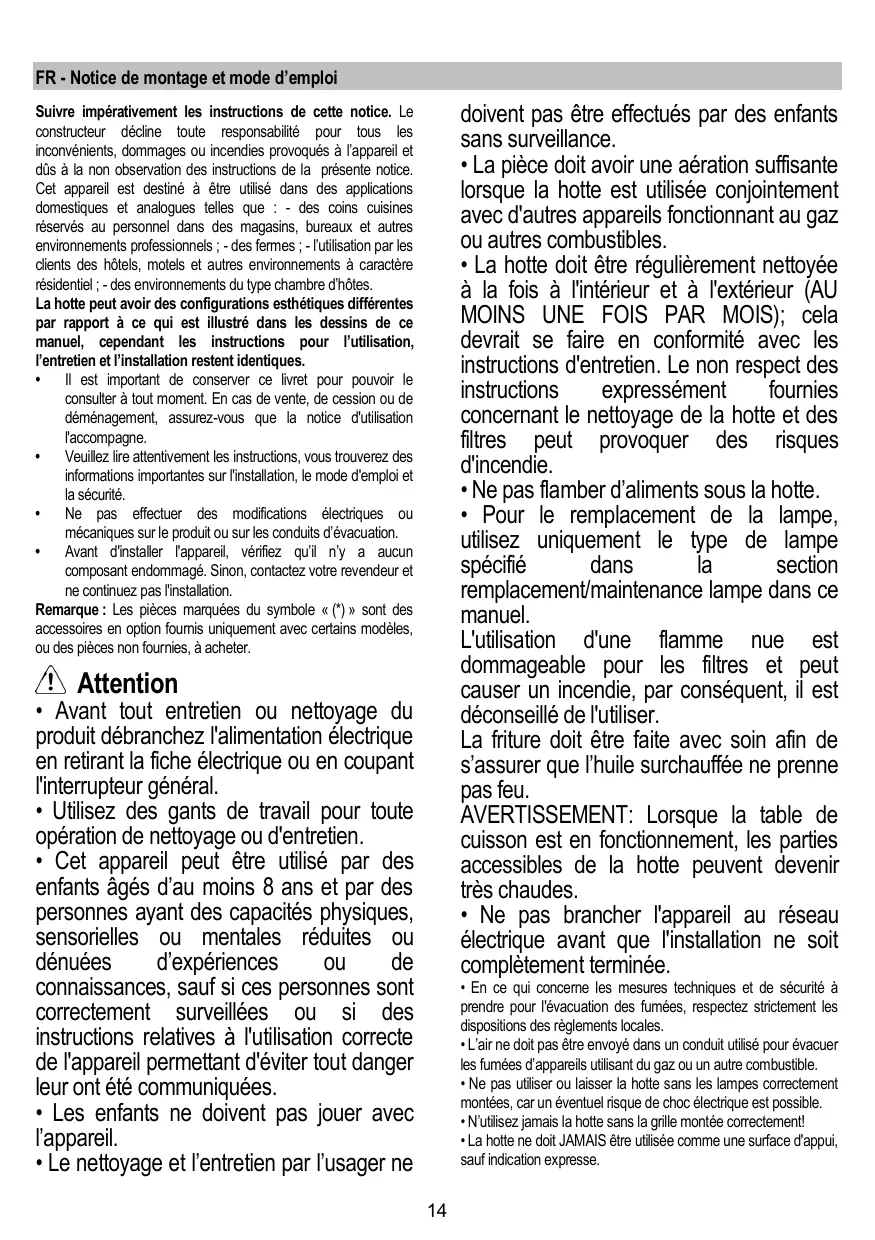

FR Notice de montage et mode d'emploi

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels ; - des fermes ; - l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ; - des environnements du type chambre d'hôtes.

La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.

• Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous que la notice d'utilisation l'accompagne.
• Veuillez lire attentivement les instructions, vous trouverez des informations importantes sur l'installation, le mode d'emploi et la sécurité.
• Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.
• Avant d'installer l'appareil, vérifiez qu'aucun composant n'est endommagé. Si c'est le cas, contactez votre revendeur et ne continuez pas l'installation.

Remarque : Les pièces marquées du symbole « (*) » sont des accessoires en option fournis uniquement avec certains modèles, ou des pièces non fournies, à acheter.

! Attention

• Avant tout entretien ou nettoyage du produit, débranchez l'alimentation électrique en retirant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usage ne

doivent pas être effectués par des enfants sans surveillance.

• La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles.
• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS) ; cela devrait se faire en conformité avec les instructions d'entretien. Le non-respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.
• Ne pas flamber d'aliments sous la hotte.

Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifié dans la section remplacement/maintenance lampe de ce manuel.

L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie ; par conséquent, il est déconseillé de l'utiliser.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu.

AVERTISSEMENT : Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

• Ne pas brancher l'appareil au réseau électrique avant que l'installation ne soit complètement terminée.
• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locaux.
• L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.
• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque de choc électrique est possible.
• N'utilisez jamais la hotte sans la grille montée correctement !
• La hotte ne doit JAMAIS être utilisée comme surface d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si elles ne sont pas fournies, achetez le type de vis correct.
• Utilisez la longueur de vis correcte, comme indiqué dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

ATTENTION !

• Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
• Ne pas mettre en marche au moyen d'un programmateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé humaine.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet article, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil conçu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1 ; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances : EN/IEC 61591 ; ISO 5167-1 ; ISO 5167-3 ; ISO 5168 ; EN/IEC 60704-1 ; EN/IEC 60704-2-13 ; EN/IEC 60704-3 ; ISO 3741 ; EN 50564 ; IEC 62301.
• EMC : EN 55014-1 ; CISPR 14-1 ; EN 55014-2 ; CISPR 14-2 ; EN/IEC 61000-3-2 ; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtre(s) à charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtre(s) à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

Utilisation

Cette hotte prévue pour l'aspiration des fumées et vapeurs de cuisson est destinée à un usage exclusivement domestique.

La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.

Version aspirante

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

ATTENTION !

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

ATTENTION !

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Relier la hotte aux tubes et tuyaux d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et de conduits d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

Utiliser un tuyau de la longueur strictement nécessaire. Les coudes du tuyau doivent être en nombre minime (angle maxi du coude : 90°). Éviter les variations excessives de section du tuyau.

Version filtrante

L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.

Pour utiliser la hotte dans cette version, vous devez accorder un système de filtrage supplémentaire basé sur charbon actif.

Installation

La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 45 cm dans le cas de cuisinières électriques et de 65 cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Comme décrit dans les dessins d'installation, effectuez 6 trous (Ø 8 mm, 40 mm de profondeur), dans les positions indiquées sur le gabarit de perçage, pour fixer le support de la hotte et le conduit d'évacuation fumées. Vérifiez après l'installation que la hotte et le conduit d'évacuation fumées soient parfaitement alignés.

La hotte de cuisine est destinée à être installée sur des plaques de cuisson avec un maximum de 6 brûleurs.

Branchement électrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux réglementations de montage.

ATTENTION !

Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.

Attention ! Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter tout danger.

Montage

Avant de commencer l'installation :

• Vérifier que le produit acheté soit de dimensions adéquates pour la zone d'installation.
• Enlevez le(s) filtre(s) à charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui-ci (ceux-ci) est (sont) remonté(s) uniquement si l'on peut utiliser la hotte en version recyclage.
• Vérifier qu'à l'intérieur de la hotte il n'y ait pas d'autre matériel fourni (pour des raisons de transport) d'autre matériel fourni avec l'équipement (par exemple : vis (*), garanties (*), etc. ; dans ce cas, enlevez-les et conservez-les).

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Fonctionnement

I	II	III	L	O
T1	T2	T3	T4	T5

Première vitesse (T1)

Presser T1 pour activer la première vitesse. Quand la fonction est activée, la LED s'éclaire en mode fixe. Appuyer de nouveau sur T1 pour éteindre la hotte.

Deuxième vitesse (T2)

Presser T2 pour activer la deuxième vitesse. Quand la fonction est activée, la LED s'éclaire en mode fixe. Appuyer de nouveau sur T2 pour éteindre la hotte.

Troisième vitesse (T3)

Presser T3 pour activer la troisième vitesse. Quand la fonction est activée, la LED s'éclaire en mode fixe. Appuyer de nouveau sur T3 pour éteindre la hotte.

Timer (Minuteur) - T4

Le timer peut être activé aussi si les trois vitesses le sont.

Quand la fonction est activée, la LED du Timer (T4) ainsi que celle de la vitesse précédemment sélectionnée (T1/T2/T3) s'allument en mode fixe.

La durée du timer dépend de la vitesse sélectionnée : première vitesse T1 = durée 20'.

Deuxième vitesse T2 = durée 15'.

Troisième vitesse : T3 = durée 10'.

Lorsqu'une vitesse est programmée, il est possible de désactiver le timer en appuyant sur T4, ou une des deux autres vitesses désactivées. Pour éteindre la hotte, appuyer de nouveau sur la vitesse précédemment programmée.

Éclairage (T5)

L'éclairage peut être activé à tout moment en appuyant sur la touche T5. Quand la fonction est activée, la LED s'allume en mode fixe.

Configuration filtre

L'activation ou la désactivation des indicateurs du filtre peut être effectuée uniquement si la hotte est éteinte.

Pour accéder au menu configuration, presser longuement T2

+T3 une fois dans le menu T1 commence à clignoter.

La configuration prédéfinie est :

• filtre anti-graisse voyant (T2) éclairé, donc activé ;
• Voyant du filtre anti-odeurs (T3) éteint, donc désactivé.

T2 active/désactive le voyant du filtre à graisse. T3 active/désactive le voyant du filtre anti-odeurs. Pour sortir du menu, appuyer longuement sur T1 ou attendre 10 secondes.

Réinitialisation du filtre

La hotte signale à intervalles réguliers que les filtres doivent être nettoyés :

• Filtre à graisse : toutes les 40 heures ;
• Filtre anti-odeurs : toutes les 160 heures ;

Dans ce cas, avec la hotte éteinte, lorsque l'utilisateur touche une des touches, l'interface signale pendant 10 secondes deux types de nécessité :

- Si T1+T2 clignotent : entretien du filtre à graisse ; - Si T1+T3 clignotent : entretien du filtre anti-odeurs.

Pendant les 10 secondes, il est possible de réinitialiser le filtre à graisse en appuyant sur T1+T2 et le filtre anti-odeurs avec T1+T3.

Une fois la réinitialisation effectuée, les combinaisons de touches clignotent rapidement deux fois. L'interface continue de fonctionner normalement.

Attention :

Pendant les 10 secondes, la hotte fonctionnera normalement mais il n'y aura aucun retour visible sur les touches de vitesse. Si pendant les 10 secondes aucune opération n'est effectuée, les LED cesseront de clignoter et les retours visibles redeviendront normaux.

Entretien

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergents liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL !

Filtre anti-graisse

Fig. 11

Il retient les particules de graisse issues de la cuisson.

Le filtre anti-graisse métallique doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faible température et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.

Filtre à charbon actif (uniquement pour version recyclage)

Fig. 12

Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate après un emploi plus ou moins long, selon la fréquence d'utilisation et la régularité du nettoyage du filtre à graisses. Il est nécessaire de changer le filtre après quatre mois, au maximum.

IL NE PEUT PAS être nettoyé ou régénéré.

Filtre au charbon circulaire

En appliquer un par côté en couverture des deux grilles de protection des bras du moteur, ensuite tourner dans le sens des aiguilles d'une montre.

Pour le démontage, tourner dans le sens inverse des aiguilles d'une montre.

Remplacement des lampes

Fig. 10

Débrancher l'appareil du réseau électrique

Attention ! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Remplacez la vieille ampoule avec le même type tel que spécifié par l'étiquette des caractéristiques ou à proximité de l'ampoule même sur le capot.

1. Sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.
2. Remplacez l'ampoule LED ou halogène endommagée par une avec les mêmes caractéristiques, comme indiqué par l'étiquette des caractéristiques ou à proximité de l'ampoule sur la hotte :

Lampe LED : Pour le remplacement, s'adresser au service d'assistance technique.

Lampe halogène 12V 20W max -- G4 (en prenant soin de ne pas la toucher avec les mains).

1. Refermer le plafonnier (fixation par encliquetage).

Dans l'éventualité où l'éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.
