TUBE PRO ISLAND - Cappa da cucina ELICA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa da cucina isola
Marca	ELICA
Modello	TUBE PRO ISLAND
Utilizzo	Domestico, aspirazione o ricircolo
Versione aspirante	Evacuazione esterna tramite condotto (non fornito)
Versione filtrante	Ricircolo interno con filtro a carbone attivo (opzionale)
Numero di velocità	3 velocità meccaniche
Timer	Sì, regolabile in base alla velocità: 20 min (velocità 1), 15 min (velocità 2), 10 min (velocità 3)
Illuminazione	LED, comando tattile separato
Filtro antigrasso	Metallico, lavabile in lavastoviglie o a mano, da pulire 1 volta al mese
Filtro a carbone attivo	Opzionale per versione ricircolo, da sostituire ogni 4 mesi (non lavabile)
Indicatori di saturazione	Filtro antigrasso: 40 h, filtro a carbone: 160 h, resettabile
Distanza minima di installazione	45 cm per piano cottura elettrico, 65 cm per piano cottura a gas o misto
Tipo di lampada	LED (sostituzione da parte di un centro assistenza autorizzato) o alogena 12V 20W max G4
Alimentazione elettrica	230 V, 50 Hz (verificare targhetta)
Livello sonoro	Non specificato nel manuale
Materiale	Non specificato (probabilmente acciaio inossidabile)

Domande frequenti - TUBE PRO ISLAND ELICA

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima è di 45 cm per un piano cottura elettrico e di 65 cm per un piano cottura a gas o misto. Rispettare tassativamente queste distanze per garantire la sicurezza.

Come pulire il filtro antigrasso metallico?

Il filtro antigrasso si pulisce una volta al mese a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo rapido. Tirare la maniglia a molla per smontarlo.

È necessario un filtro a carbone per la versione ricircolo?

Sì, se si utilizza la cappa in versione ricircolo (senza evacuazione esterna), è necessario installare un filtro a carbone attivo. Si sostituisce ogni 4 mesi e non si pulisce.

Come sostituire la lampadina della cappa?

Scollegare l'apparecchio. Utilizzare un piccolo cacciavite a testa piatta per sganciare il coperchio della lampada. Sostituire con una lampadina dello stesso tipo: LED (centro assistenza autorizzato) o alogena 12V 20W max G4. Richiudere facendo scattare.

Come impostare il timer automatico?

Premere il tasto T4 dopo aver selezionato una velocità. La durata dipende dalla velocità: 20 min (T1), 15 min (T2), 10 min (T3). Il LED del timer si accende.

Cosa fare se la cappa non si accende?

Verificare innanzitutto che la presa sia collegata e che l'interruttore automatico non sia scattato. Assicurarsi che le lampade siano installate correttamente. Se il problema persiste, contattare il servizio clienti.

Posso installare la cappa sopra un piano a induzione?

Sì, la cappa è adatta a qualsiasi tipo di piano cottura. Rispettare semplicemente la distanza minima di 45 cm tra la cappa e il piano.

Come resettare l'indicatore di saturazione dei filtri?

Con la cappa spenta, premere T1 + T2 per il filtro antigrasso o T1 + T3 per il filtro a carbone durante i 10 secondi in cui i LED lampeggiano. I LED lampeggiano due volte per confermare.

Il diametro del condotto di evacuazione deve essere specifico?

Il diametro del tubo di evacuazione deve essere uguale a quello della flangia di raccordo (non fornita). Utilizzare un diametro sufficiente per evitare una perdita di prestazioni e un aumento del rumore.

La cappa può essere utilizzata senza filtro antigrasso?

No, la cappa non deve mai funzionare senza il filtro antigrasso correttamente montato, pena il rischio di incendio. Sostituirlo immediatamente se danneggiato.

MANUALE UTENTE TUBE PRO ISLAND ELICA

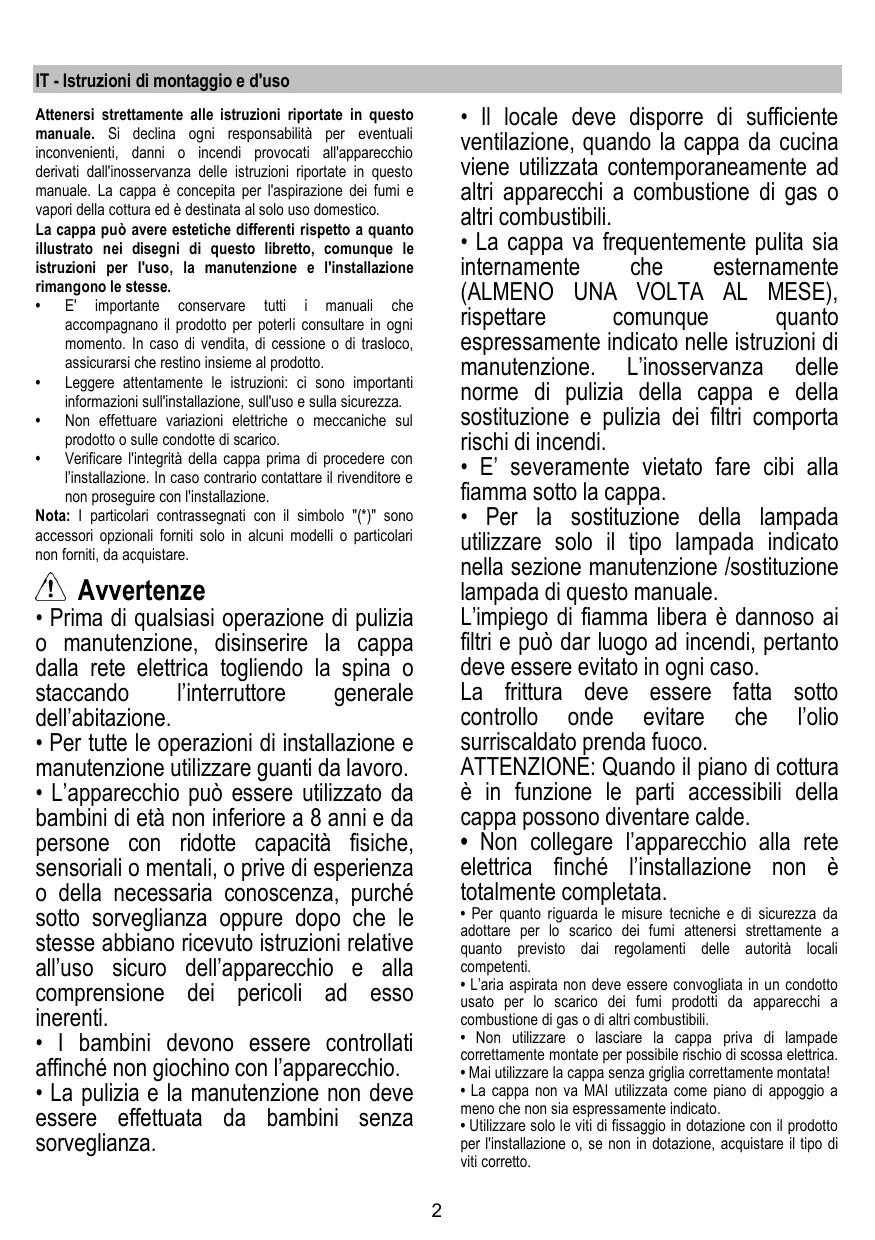

IT Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

La cappa può avere caratteristiche estetiche differenti rispetto a quelle illustrate nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

• È importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
• Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
• Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.
• L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.
• La cappa va pulita frequentemente sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettando comunque quanto espressamente indicato nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri aumenta il rischio di incendi.
• È severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada utilizzare solo il tipo di lampada indicato nella sezione manutenzione/sostituzione lampada di questo manuale. L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. La frittura deve essere fatta sotto controllo per evitare che l'olio surriscaldato prenda fuoco. ATTENZIONE: Quando il piano di cottura è in funzione, le parti accessibili della cappa possono diventare calde. Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi, attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
• Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Mai utilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificate nella Guida all'installazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

• La mancata installazione di viti e dispositivi di fissaggio in conformità con queste istruzioni può comportare rischi di natura elettrica.
• Non utilizzare con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l'impatto ambientale: quando iniziate a cucinare, accendete la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo la cottura. Aumentate la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituite, quando necessario, il/i filtro/i al carbone. Per mantenere ben efficiente il filtro del grasso, pulitelo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzate il diametro massimo del sistema di canalizzazione indicato in questo manuale.

Utilizzazione

La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno.

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE!

Il tubo di evacuazione non è fornito e va acquistato.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

ATTENZIONE!

Se la cappa è provvista di filtro a carbone, quello/i deve/devono essere rimosso/i.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensabile. ! Usare un condotto con il minor numero di curve possibile (angolo massimo della curva: 90°). ! Evitare cambiamenti drastici di sezione del condotto.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 45 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

Come descritto nei disegni di installazione, eseguire 6 fori (Ø 8mm profondi 40 mm) nelle posizioni indicate nella dima di foratura, per fissare la cappa e la staffa di supporto camino.

Verificare a fine installazione che cappa e camino siano perfettamente allineati.

Il prodotto è APPROVATO per installazione su piani cottura con massimo 6 fuochi.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina, allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. In assenza di spina (collegamento diretto alla rete) o se la spina non è posta in zona accessibile, anche dopo l'installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa dalla rete nelle condizioni della categoria di sovratensione II, conformemente alle regole di installazione.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installazione prescelta.
• Togliere il/i filtro/i al carbone attivo se forniti (vedere anche paragrafo relativo). Questo/i va/nno rimontato/i solo se si vuole utilizzare la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc.), eventualmente va tolto e conservato.

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. È tuttavia necessario interpellare un tecnico qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

Funzionamento

I	II	III	L	O
T1	T2	T3	T4	T5

Prima velocità (T1)

Premere T1 per attivare la prima velocità. Quando la funzione è attivata, il LED si accende con luce fissa. Premere di nuovo T1 per spegnere la cappa.

Seconda velocità (T2)

Premere T2 per attivare la seconda velocità. Quando la funzione è attivata, il LED si accende con luce fissa. Premere di nuovo T2 per spegnere la cappa.

Terza velocità (T3)

Premere T3 per attivare la terza velocità. Quando la funzione è attivata, il LED si accende con luce fissa. Premere di nuovo T3 per spegnere la cappa.

Timer (T4)

Il timer può essere attivato quando è attiva la prima, la seconda o la terza velocità. Quando la funzione è attivata, sia il LED del Timer (T4) che quello della velocità precedentemente selezionata (T1/T2/T3) si accendono con luce fissa.

Il timer dura in base alla velocità selezionata:

Prima velocità T1 = durata 20'

Seconda velocità T2 = durata 15'.

Terza velocità: T3 durata 10'.

Quando una velocità è temporizzata, si può disattivare il timer premendo T4, oppure una delle altre due velocità non attive.

Per spegnere la cappa, premere di nuovo la velocità alla quale si era precedentemente applicata la temporizzazione.

Luce (T5)

La luce può essere attivata in qualsiasi momento premendo il tasto T5. Quando la funzione è attivata, il LED si accende con luce fissa.

Impostazione filtro

L'attivazione o la disattivazione degli indicatori del filtro può essere eseguita solo a cappa spenta.

Per accedere al menu di configurazione, premere a lungo T2+T3; una volta nel menu, T1 inizierà a pulsare.

L'impostazione predefinita è:

• filtro antigrasso indicatore (T2) acceso, quindi attivo;
• filtro anti-odori indicatore (T3) spento, quindi non attivato.

T2 attiva/disattiva l'indicatore del filtro per grasso. T3

attiva/disattiva l'indicatore del filtro degli odori. Per uscire dal menu, premere a lungo T1 oppure attendere 10 secondi.

Ripristino filtro

La cappa segnala a intervalli regolari che i filtri devono essere sottoposti a manutenzione:

• filtro antigrasso ogni 40 ore;
• filtro anti-odori ogni 160 ore.

In questo caso, a cappa spenta, quando l'utente toccherà un pulsante qualsiasi, l'interfaccia segnalerà per 10 secondi due tipi di necessità:

• se T1+T2 pulsano: manutenzione filtro antigrasso;
• se T1+T3 pulsano: manutenzione filtro antiodori.

Durante i 10" è possibile ripristinare il filtro antigrasso premendo T1+T2 e ripristinare il filtro antiodori premendo T1+T3. Al termine del ripristino, le combinazioni di pulsanti lampeggeranno rapidamente due volte. L'interfaccia ora funzionerà come al solito.

Attenzione:

Durante i 10", la cappa funzionerà normalmente ma non ci saranno feedback visivi sui pulsanti di velocità. Se durante i 10" non viene eseguita alcuna operazione, i LED smetteranno di pulsare e i feedback visivi tornano alla normalità.

Manutenzione

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA! Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOL!

Filtro antigrasso

Fig. 11

Trattiene le particelle di grasso derivanti dalla cottura.

Il filtro antigrasso metallico deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a bassa temperatura e a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 12

Trattiene gli odori sgradevoli derivanti dalla cottura.

La saturazione del filtro al carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro antigrasso. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi. NON può essere lavato o rigenerato.

Filtro al carbone circolare

Applicarne uno per lato a copertura di entrambe le griglie di protezione della girante del motore, dopodiché girare in senso orario.

Per lo smontaggio girare in senso antiorario.

Sostituzione Lampade

Fig. 10

Disinserire l'apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Sostituire la lampada danneggiata con una dello stesso tipo come specificato nell'etichetta caratteristiche o vicino alla lampada stessa sulla cappa.

1. Estrarre la protezione facendo leva con un piccolo cacciavite a taglio o simile utensile.
2. Sostituire la lampada danneggiata con una lampada LED o alogena, avente le stesse caratteristiche, in base a quanto specificato nell'etichetta caratteristiche o vicino alla lampadina:

Lampada LED: Per la sostituzione rivolgersi al servizio assistenza tecnica.

Lampade alogene: 12V - 20W max - G4 (avendo cura di non toccarle con le mani).

1. Richiudere la protezione (fissaggio a scatto).

Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.

Se la ventola è dotata di adattatori, questi devono essere rimossi.

Seconda velocità T2 = durata 15'.

Terza velocità: T3 = durata 10'.
