Produkttype	Øyhette
Merke	ELICA
Modell	TUBE PRO ISLAND
Bruk	Husholdning, avsug eller resirkulering
Avsugversjon	Utvendig avtrekk via kanal (ikke inkludert)
Filterversjon	Innvendig resirkulering med aktivt kullfilter (valgfritt)
Antall hastigheter	3 mekaniske hastigheter
Timer	Ja, justerbar etter hastighet: 20 min (hastighet 1), 15 min (hastighet 2), 10 min (hastighet 3)
Belysning	LED, separat berøringskontroll
Fettfilter	Metall, kan vaskes i oppvaskmaskin eller for hånd, rengjøres 1 gang per måned
Aktivt kullfilter	Valgfritt for resirkuleringsversjon, skiftes hver 4. måned (kan ikke vaskes)
Metningsindikatorer	Fettfilter: 40 t, kullfilter: 160 t, kan nullstilles
Minste installasjonsavstand	45 cm for elektrisk komfyr, 65 cm for gasskomfyr eller kombikomfyr
Lampetype	LED (skiftes av autorisert service) eller halogen 12V 20W maks G4
Elektrisk tilførsel	230 V, 50 Hz (sjekk typeskiltet)
Støynivå	Ikke spesifisert i bruksanvisningen
Materiale	Ikke spesifisert (sannsynligvis rustfritt stål)

Ofte stilte spørsmål - TUBE PRO ISLAND ELICA

Hva er minste avstand mellom ventilator og komfyrtopp?

Minste avstand er 45 cm for elektrisk komfyr og 65 cm for gasskomfyr eller kombikomfyr. Overhold disse avstandene for å sikre sikkerheten.

Hvordan rengjøre metallfettfilteret?

Fettfilteret rengjøres en gang per måned for hånd med et mildt rengjøringsmiddel eller i oppvaskmaskin på lav temperatur og kort program. Trekk i fjærhåndtaket for å demontere det.

Er et kullfilter nødvendig for resirkuleringsversjon?

Ja, hvis du bruker ventilatoren i resirkuleringsversjon (uten utvendig avtrekk), må du installere et aktivt kullfilter. Det skiftes hver 4. måned og kan ikke vaskes.

Hvordan bytte pæren i ventilatoren?

Koble apparatet fra strømmen. Bruk en liten flat skrutrekker for å løsne lampedekselet. Bytt med en pære av samme type: LED (autoriser service) eller halogen 12V 20W maks G4. Lukk ved å klikke på plass.

Hvordan stille inn automatisk timer?

Trykk på knappen T4 etter å ha valgt en hastighet. Varigheten avhenger av hastigheten: 20 min (T1), 15 min (T2), 10 min (T3). Timerindikatoren lyser.

Hva gjør jeg hvis ventilatoren ikke slår seg på?

Sjekk først at støpselet er koblet til og at sikringen ikke har gått. Forsikre deg om at lampene er riktig installert. Hvis problemet vedvarer, kontakt kundeservice.

Kan jeg installere ventilatoren over en induksjonstopp?

Ja, ventilatoren passer til alle typer komfyrtopper. Overhold bare minsteavstanden på 45 cm mellom ventilator og komfyrtopp.

Hvordan nullstille metningsindikatoren for filtre?

Slå av ventilatoren, trykk på T1 + T2 for fettfilteret eller T1 + T3 for kullfilteret i løpet av de 10 sekundene indikatorene blinker. Indikatorene blinker to ganger for å bekrefte.

Må avtrekkskanalens diameter være spesifikk?

Avtrekksrørets diameter må være lik tilkoblingsflensens diameter (ikke inkludert). Bruk en tilstrekkelig diameter for å unngå ytelsestap og økt støy.

Kan ventilatoren brukes uten fettfilter?

Nei, ventilatoren må aldri brukes uten at fettfilteret er riktig montert, på grunn av brannfare. Bytt det umiddelbart hvis det er skadet.

BRUKSANVISNING TUBE PRO ISLAND ELICA

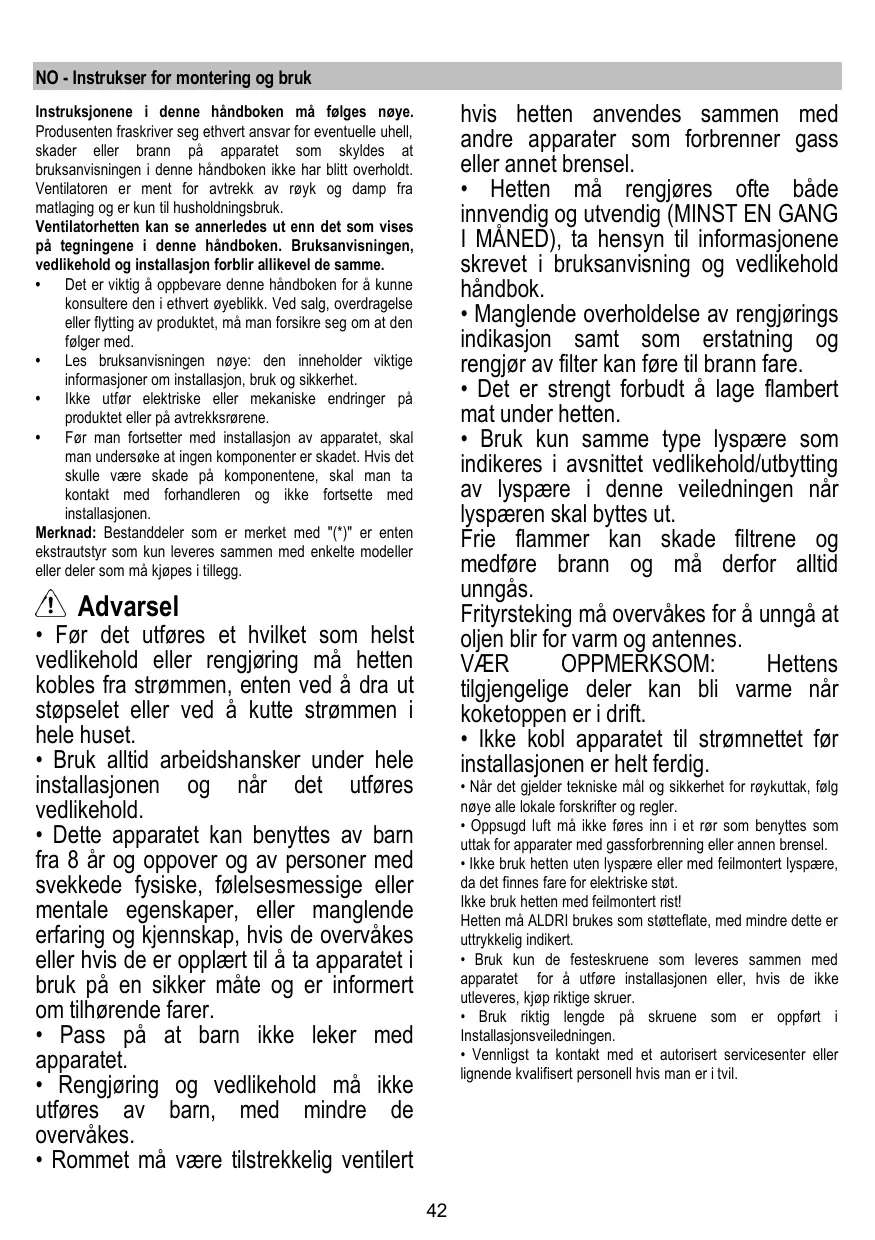

NO Instrukser for montering og bruk

Varningsforeskrifter

Tredje hastighet (T3)

Andra hastighet T2 = varaktighet 15'.

Tredje hastiget: T3 = varaktiget 10'.

Instruksjonene i dette handboken på følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at brupsanvisingen i dette handboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhetten kan se annerledes ut enn det som vises pa tegningene i donne handboken. Bruksanvisningen, vedlikehold og installationsforblir allikevel de samme.

• Det er viktig øppbevare dette handboken for ø kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flyting avprodukter, ma man forsikre seg om at den følger med.
• Les bruksanvisingen nõye: den inneholder viktige informasjoner om installationsjon, bruk og sikkerhet.
• Ikke utfør elektriske eller mekaniske endringer på produitet eller på avtrekksrørene.
• Før man fortsetter med installationsjon av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle vare skade på componentene, skal man ta kontakt med forhandleren og ikke fortsette med installationsjonen.

Merknad: Bestanddeler som er merket med "(") er enten ekstrautstyr som kun leveres sammen med enkelte modeller eller deler som mA kjopes i tillegg.

Advarsel

• Før det utføres et hvilket som helst vedlikehold eller rengjøringffa hetten kobles fra strømmen, enten ved a dra ut stopselet eller ved a kutte strømmen i hele huset.
• Bruk alltid arbeidshansker under hele installasjonen og när det utfores vedlikehold.
• Dette apparatet kan benyttes av barn fra 8 År og oppover og av personer med svekkede fysiske, folelsemessige eller mentale egenskaper, aller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til à ta apparatet i bruk på en sikker mæte og er informert om tilhørende farer.
  Pass pà at barn ilke leker med apparatet.
• Rengjøring og vedlikehold ma ikke utføres av barn, medindre de overvåkes.
• Rommet mä vare tilstrekkelig ventiliert

hvis hetten anvendes sammen med andre apparater som forbrenner gass ell er annet brensel.

• Hetten må rengjores ofte både innvendig og utvendig (MINST EN GANG I MANED), ta hensyn til informasjonene skrevet i braksanvisning og vedlikehold handbok.
• Manglende overholdelse av rengjørings indikasjon samt som erstatning og rengjør av filter kan.fore til brann fare.
• Det er strengt forbudt à lage flambert mat under hetten.
• Bruk kun samme type lyspærere som indikeres i avsnittet vedlikehold/utbytting av lyspærere iijke veiledningen narr lyspæreren skal byttes ut.

Frie flammer kan skade filtrene og medfrole brann og ma derfor alltid unngas.

Frityrsteking må overvåkes for a unnga at oljen blir for varm og antennes.

VÆR OPPMERKSOM: Hettens tilgengelige deler kan bl varme nár koketoppen er i drift.

• Ikke kobl apparatet til stromnettet foor installasjonen er helt fertig.

• Nár det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskritter og regler.

• Oppsugd luft ma化进程 inn i et ror som benytes somuttak for apparater med gassforbrenning erer annen brensel.
• Ikke bruk hetten uten lyspaere erler med feilmontert lyspaere, da det finnes fare for elektriske stot.

Ilke bruk hetten med feilmontert rist!

Hetten ma ALDRI brukes som stotteflate, medindre dette er uttrykkeleg indikert.

• Bruk kun de festeskruene som leveres sammen med apparatet for a utfore installasjonen aller, hvis de icke utleveres, kjop riktige skruer.
• Bruk riktig lenghte på skruene som er oppfør i Installasjonsveiledningen.
  Vennligst ta Kontakt med et autorisert servicesenter aller lignende kualifisert personell hvis man er i tvil.

VAER OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan.fore til elektriske farer.
• Ikke bruk tidsmålær, timer, separat fjernkontroll eller andre typ er anordninger som aktiveres automatisk.

Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Ved a forsikre seg om at dette produit kasseres forskritsmessig, bidrarBrukeren med a forebygge mulige negative milja- og helsekonsekvenser.

Symbolet à produit售后 papirer som følgmer viser at dette produit-itke ma behandles som vanlig husholdningsavfall, men mä leveres til et egnet gjenvinningsenter for elektrisk og elektronisk avfall. Produktet mä kasseres i henhold til lakale normer for kassering av avfall. For vide informasjon om behandling, gjenvinning og resirkulering av dette produit kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall er butikken hvor du kjøpte produitet.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for a redusere miljopavirkning: Skru PÁ ventilatorhetten pa minimum hastigkeit nár du starter matlagingen og la den holdes i gang i noen minutter fetter at matlagingen er fertig. Øk hastigheten kun ved store mengder røyk og damp og bruk boost-hastigkeit(er) kun i ekstreme situasjoner. Skift ut kullfilter nár det er nødvidig for a oppretholde optimal effektivitet for odørreduksjon. Rengjør fettfilter nár det er nødvidig for a oppretholde optimal effektivitet for fettfilter. Bruk maksimum diameter pa kanalsystemet som er angitt i dette bra克斯anvisningen for a optimisere effektivitet og minimere støy.

Bruksmåte

Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhetten er laget for a brukes med direkte avtrekk der avtrekksluften fores ut i friluft, ell er med resirkulering av avtrekksluften.

Avtrekksversjon

Dampene fores ut i friluft gjennom et avlopsr som er festet til koblingsfensen.

MERK!

Avlopsroret er ici medlevert, men ma kjopes separat.

Diameteren i avlapsroret ma tilsvare diameteren pa tilstluningsringen.

MERK!

Hvis ventilatoren er utstyr med kullfiltre, daß disse fjernes.

Koble ventilatoren til rør og avtrekskapning i veggen med endiameter tilsvarende luftuttaket (koblingsflanders).

Bruk av rør og avtrekksåpning på veggen med en minrediameter, vil medføre en minsking i avtrekksytelsene og endrastisk økning av støyen.

Ethvert ansvar gjeldende dette fraskrives derfor.

Luften som suges opp blir renset, og fett og lukter fjernes for den fores tilbake i rommet. Hvis man vil bruke ventilatoren i dette versjonen, er det nødvendig Å installere et ekstra filtersystem basert på aktiv kull.

Installasjon

Minimumsavstanden mellom koketoppen og undersiden av kjkkenventilatoren ma违法犯罪e pe minrede enn 45cm nardet gelder elektriske cokeplater og 65cm nardet gelder gassbluss og kombinerte koketopper.

Dersom bruksanvisingen for et gasskokeeparat opererer med en større avstand, ma donne overholds.

Som beskrevet i INSTALLASjonstegninger utfore 6 hull (diameter 8mm 40 mm dype), i de stillingene som er vist i boremalen, for a fikse panseret stottebraktenen og peisen. Sjekk etter installasjon som hette og skorstein er perfekt justert.

Sikret Produktet er godkjent for montering på topper med opptil 6 branner.

Elektrisk tilslutning

Nettspenningen mä vare i samsvar med den elektriske spenneningen som angis på typeskittet innate i ventilatoren. Hvis det følgmer med stopsel, kobles ventilatoren til enlett tilgengelig stikkkontakt som er godkjent i henhold til geldende normer. Stikkkontakten mä varelett tilgengelig ogss etter installasjonen. Hvis det ikke følgmer med stopsel (direkte kobliging til strømnette), eller stikkontakten selv etter installasjonen ikke erlett tilgengelig, mæ man sette på en godkjent topolet bryter som garanterer fullstendig frakoblig fra strømnette i situasjonene som oppstär i kategorien overspenning III, i henhold til installasjonsreglene.

MERK!

• Kontroller at produit har passage storrelse i forhold til klassen du har valgt a installere det pa.
• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (se øgså tilhorende paragraf). Dette/disse gjenmonteres bare om man vil bruke ventilatoren med resirkulering av luften.
• Kontroller at det/DDke ligger igjen tilbehorsutsty (f.eks. poser med skruer, garantipapir, o.s.v.)inne i ventilatorhetten etter transporten. Ta det i sa fall ut og ta varre pà det.

Ventilatorhetten er utstyr med festeplugger som passer til de flete vegger/tak. Allikevel er det nadvendig a la en kualisert tekniker kontrollere for a forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket ma vare sterkt nok til a tale ventilatorhettens vekt.

Funksjon

I	II	III	L	O
T1	T2	T3	T4	T5

Forsthestastighet (T1)

Trykk på T1 for ä aktivere første havighet. När funksjorden er aktivert vil LED-lampen tennes og lyse uavbrutt. Trykk på T1 for ä slå av.

Andre hastighet (T2)

Trykk på T2 for ä aktivere andre hastighet. När funksjorden er aktivert vil LED-lampen tennes og lyse uavbrutt. Trykk på T2 igjen for ä slå av avtrekkshetten.

Tredje hastighet (T3)

Trykk pa T3 for aktivere andre hastiget. Nár funksjonen er aktivert vil LED-lampen tennes og lyse uavbrutt. Trykk pa T3 igjen for a slá av avtrekkshetten.

Timer-funksjon (T4)

Timer-funksjonen kan aktiveres'nar Forste, andre aller tredje hastighet allerede er aktivert. När funksjonen er aktivert, vil bäde LED-lampen til Timer-funksjonen (T4) og LED-lampen til hastigheten som er blitt valgt (T1/T2/T3) tennes og lyse uavbrutt.

Timer-funksjonens varighet avhenger av valgt hastigkeit:

Nár en hastighet er tidsprogrammert kan man deaktivere timer-funksjorden ved á trykke på T4, eller en av de to andre hastighetene som ikke er aktive. For á slá av avtrekkshetten trykker man enda en gang på hastighetsnappen som ble tidsprogrammert tidiligere.

Lys (T5)

Innstilling av filter

Tilbakestilling av filter

Avtrekkshetten vil ved regelmessige intervaller varsole om at filtrene ma vedlikeholds:

• Fettfilter hver 40. time.
  Luktfilter hver 160. time.
  I dette tilfellet, narravtrekkshetten er avslatt og brukeren berorer en hvilenk som helst knapp, vil grensesnittet vise de folgende to varslene i 10":
• Hvis T1+T2 blinker: vedlikehold fettfilter.
• Hvis T1+T3 blinker: vedlikehold luktfilter.

I lopet av disse 10" er det mulig a tilbakestille fettfilteret ved a trykke pa T1+T2 og tilbakestille luktfilteret ved a trykke pa T1+T3. Nar tilbakstellingen er blitt utført vil knappene blinke hurtig to ganger. Grensesnittet fungerer na som normalt. OBS!

I lopet av disse 10" vil avtrekkshetten fungere som normalt, men det vil icke vare visuell feedback pa hastighetsknappene. Hvis det i lopet av disse 10" icke blir utførntoen operasjoner, vil LED-lampene slutte a blinke og visuell feedback vil gà tilbake til normalen.

Vedlikethold

Rengjoring

Til rengjoring skal det KUN benytes en klut fuktet med et noytralt rengjringsmiddel. VERKT0Y ELLER APPARATER SKAL IKKE BRUKES TIL RENGJORING!

Unngå bruk av slipende eller etsendeprodukter. ALKOHOL SKALIKKEBRUKES!

Fettfilteret

Fig. 11

Fanger cokefettpartikler.

Fettfilteret mä rengjöres en gang i帽子en uten bruk av aggressive rengjöringsmidler, for hand eller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fetffilteret i metall miste fargin, men dets filterkarakteristikker endres absolut nicht.

For à demontere fettfilteret mà man dra i fjærhändtaket.

Holder tilbake ubehagelige lukter fra matlaging.

Kullfilteret ma skiftes ut hver 4. maned ved middels bruk av ventilatoren, og oftere his ventilatoren brukes mye.

Det kan IKKE vaskes ell bernytttes om igjen

Sirkulart kullfilter

Utskifting av lyspærer

Fig. 10

Koble ventilatoren fra strømnette.

Merk! Forsikre deg om at lyspaeren er kald for du tar i den.

Skift ut den utbrente lyspæren med en av samme type, som spesifisert på typeskiltet eller i narheten av delve lyspæren på kjokkenhetten.

1. Dra ut beskyttesesdekselet ved a presse med en liters skrutrekker aller lignende redskap.
2. Bytt ut den gamle lyspaeren med en LED aller halogen, med de samme egenskapene, som angitt pa etiketten funksjoner erler nae pae:

LED-lampe: Henvend deg til teknik service nár LED-paene skal skiftes ut.

1. Lukk beskyttelsedsdekselet igjen (fjaerfeste).

Dersom belysningen ikke skulle virke,kontroller at lyspærene er satt korrekt på plass for du henvender deg til teknik assistanse.

Produktet er designet, testet og producereret i henhold til:
