TUBE PRO ISLAND - Mutfak davlumbazı ELICA - Ücretsiz kullanım kılavuzu

Ürün Tipi	Adalı Mutfak Davlumbazı
Marka	ELICA
Model	TUBE PRO ISLAND
Kullanım	Ev tipi, emiş veya geri dönüşüm
Emiş versiyonu	Dış tahliye (boru dahil değil)
Filtre versiyonu	Aktif karbon filtre ile iç devridaim (isteğe bağlı)
Hız sayısı	3 mekanik hız
Zamanlayıcı	Evet, hıza göre ayarlanabilir: 20 dk (hız 1), 15 dk (hız 2), 10 dk (hız 3)
Aydınlatma	LED, ayrı dokunmatik kontrol
Yağ filtresi	Metal, bulaşık makinesinde veya elde yıkanabilir, ayda 1 kez temizlenmeli
Aktif karbon filtre	Geri dönüşüm versiyonu için isteğe bağlı, her 4 ayda bir değiştirilmeli (yıkanamaz)
Doygunluk göstergeleri	Yağ filtresi: 40 saat, karbon filtresi: 160 saat, sıfırlanabilir
Minimum kurulum mesafesi	Elektrikli ocak için 45 cm, gazlı veya karma ocak için 65 cm
Lamba tipi	LED (yetkili servis tarafından değiştirilir) veya halojen 12V 20W maks. G4
Elektrik beslemesi	230 V, 50 Hz (etiket bilgisini kontrol edin)
Ses seviyesi	Kılavuzda belirtilmemiş
Malzeme	Belirtilmemiş (muhtemelen paslanmaz çelik)

Sık sorulan sorular - TUBE PRO ISLAND ELICA

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Minimum mesafe elektrikli ocak için 45 cm, gazlı veya karma ocak için 65 cm'dir. Güvenliği sağlamak için bu mesafelere kesinlikle uyun.

Metal yağ filtresi nasıl temizlenir?

Yağ filtresi ayda bir kez elle agresif olmayan bir deterjanla veya bulaşık makinesinde düşük sıcaklıkta kısa programda yıkanır. Sökmek için yaylı kolu çekin.

Geri dönüşüm versiyonu için karbon filtre gerekli mi?

Evet, davlumbazı geri dönüşüm versiyonunda (dış tahliyesiz) kullanıyorsanız, aktif karbon filtre takmalısınız. Her 4 ayda bir değiştirilir ve yıkanmaz.

Davlumbaz ampulü nasıl değiştirilir?

Cihazı fişten çekin. Küçük bir düz tornavida ile lamba koruyucuyu klipsinden çıkarın. Aynı tipte bir ampulle değiştirin: LED (yetkili servis) veya halojen 12V 20W maks. G4. Tıklatarak kapatın.

Otomatik zamanlayıcı nasıl ayarlanır?

Bir hız seçtikten sonra T4 tuşuna basın. Süre hıza bağlıdır: 20 dk (T1), 15 dk (T2), 10 dk (T3). Zamanlayıcı göstergesi yanar.

Davlumbaz çalışmazsa ne yapmalı?

Önce fişin takılı olduğunu ve sigortanın atmadığını kontrol edin. Lambaların doğru takıldığından emin olun. Sorun devam ederse müşteri hizmetleriyle iletişime geçin.

Davlumbazı indüksiyonlu ocağın üstüne kurabilir miyim?

Evet, davlumbaz her tür ocak için uygundur. Sadece davlumbaz ile ocak arasında 45 cm minimum mesafeye uyun.

Filtre doygunluk göstergesi nasıl sıfırlanır?

Davlumbaz kapalıyken, göstergeler yanıp sönen 10 saniye boyunca yağ filtresi için T1 + T2 veya karbon filtresi için T1 + T3 tuşuna basın. Göstergeler onaylamak için iki kez yanıp söner.

Tahliye borusunun çapı özel olmalı mı?

Tahliye borusunun çapı, bağlantı flanşının çapına eşit olmalıdır (dahil değildir). Performans kaybını ve ses artışını önlemek için yeterli bir çap kullanın.

Davlumbaz yağ filtresi olmadan kullanılabilir mi?

Hayır, davlumbaz asla yağ filtresi doğru takılmadan çalıştırılmamalıdır, aksi halde yangın riski vardır. Hasar görmüşse hemen değiştirin.

KULLANIM KILAVUZU TUBE PRO ISLAND ELICA

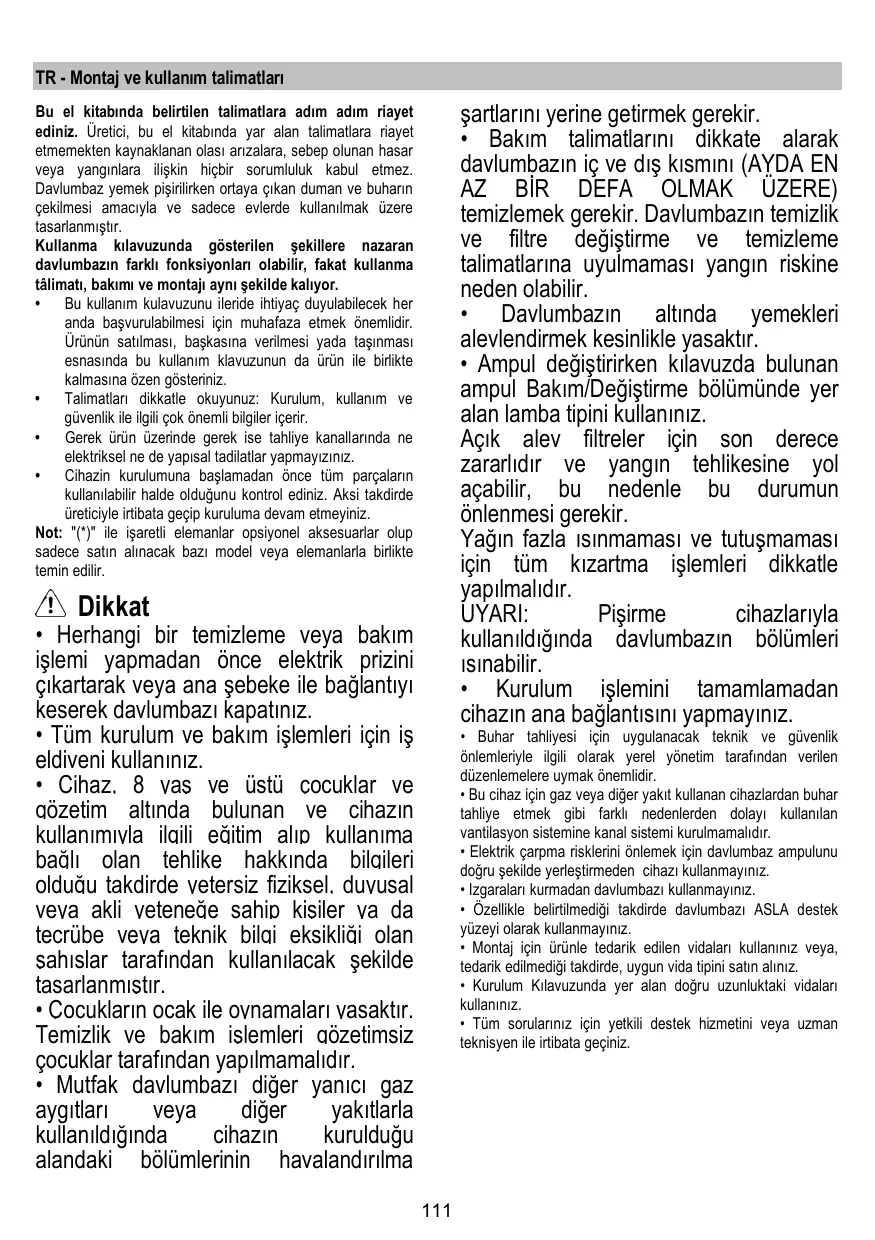

Bu el kitabında belirtilen talimatlara adım adım riayet ediniz. Üretici, bu el kitabında yer alan talimatlara riayet etmemekten kaynaklanan olası arızalara, sebep olunan hasar veya yangınlara ilişkin hiçbir sorumluluk kabul etmez. Davlumbaz, yemek pişirilirken ortaya çıkan duman ve buharın çekilmesi amacıyla ve sadece evde kullanılmak üzere tasarlanmıştır.

Kullanma kılavuzunda gösterilen şekillere nazaran davlumbazın farklı fonksiyonları olabilir, fakat kullanma talimatı, bakımı ve montajı aynı şekilde kalıyor.

• Bu kullanım kılavuzunu ileride ihtiyaç duyulabilecek her an başvurulabilmesi için muhafaza etmek önemlidir. Ürün satılması, başkasına verilmesi ya da taşınması esnasında bu kullanım kılavuzunun da ürün ile birlikte kalmasına özen gösteriniz.
• Talimatları dikkatle okuyunuz: Kurulum, kullanım ve güvenlik ile ilgili çok önemli bilgiler içerir.
• Gerek ürün üzerinde gerekse tahliye kanallarında ne elektriksel ne de yapısal tadilatlar yapmayınız. Cihazın kurulumuna başlamadan önce tüm parçaların kullanılabilir halde olduğunu kontrol ediniz. Aksi takdirde üreticiyle irtibata geçip kuruluma devam etmeyiniz.

Not: "(*)" ile işaretli elemanlar opsiyonel aksesuarlar olup sadece satın alınacak baz model veya elemanlarla birlikte temin edilir.

Dikkat

Herhangi bir temizleme veya bakım işlemi yapmadan önce elektrik fişini çıkartarak veya ana şebeke ile bağlantıyı keserek davlumbazı kapatınız. - Tüm kurulum ve bakım işlemleri için iş eldiveni kullanınız. Cihaz, 8 yaş ve üstü çocuklar ve gözetim altında bulunan ve cihazın kullanımıyla ilgili eğitim alıp kullanıma bağlı olan tehlike hakkında bilgileri olduğu takdirde yetersiz fiziksel, duyusal veya akli yeteneğe sahip kişiler ya da tecrübe veya teknik bilgisi eksikliği olan şahıslar tarafından kullanılacak şekilde tasarlanmıştır. - Çocukların ocak ile oynamaları yasaktır. Temizlik ve bakım işlemleri çocuklar tarafından yapılmamalıdır. - Mutfak davlumbazı, yanıcı gaz aygıtları veya diğer yakıtlarla kullanıldığında cihazın kurulduğu alandaki bölümlerin havalandırılma

şartlarını yerine getirmek gerekir.

• Bakım talimatlarını dikkate alarak davlumbazın iç ve dış kısmını (AYDA EN AZ BİR DEFA OLMAK ÜZERE) temizlemek gerekir. Davlumbazın temizlik ve filtrelerin değiştirilmesi ve temizlenmesi talimatlarına uyulmaması yangın riskine neden olabilir.
• Davlumbazın altında yemekleri alevlendirmek kesinlikle yasaktır.
• Ampul değiştirirken kılavuzda bulunan ampul Bakım/Değiştirme bölümünde yer alan lamba tipini kullanınız.

Açık alev filtreler için son derece zararlıdır ve yangın tehlikesine yol açabilir, bu nedenle bu durumun önlenmesi gerekir.

Yağın fazla ısınmaması ve tutuşmaması için tüm kızartma işlemleri dikkatle yapılmalıdır.

UYARI: Pişirme cihazlarıyla kullanıldığında davlumbazın bölümleri ısınabilir.

• Kurulum işlemini tamamlamadan cihazın ana bağlantısını yapmayınız.
• Buhar tahliyesi için uygulanacak teknik ve güvenlik önlemleriyle ilgili olarak yerel yönetim tarafından verilen düzenlemelere uymak önemlidir.
• Bu cihaz, gaz veya diğer yakıt kullanan cihazlardan buhar tahliye etmek gibi farklı nedenlerden dolayı kullanılan vantilasyon sistemi kanal sistemine kurulmamalıdır.
• Elektrik çarpma risklerini önlemek için davlumbaz ampulünü doğru şekilde yerleştirmeden cihazı kullanmayınız.
• Izgaraları kurmadan davlumbazı kullanmayınız.
• Özellikle belirtilmediği takdirde davlumbazı ASLA destek yüzeyi olarak kullanmayınız.
• Montaj için ürünle tedarik edilen vidaları kullanın veya, tedarik edilmediği takdirde, uygun vida tipini satın alınız.
• Kurulum Kılavuzunda yer alan DOĞRU uzunluktaki vidaları kullanınız.
• Tüm sorularınız için yetkili destek hizmetini veya uzman teknisyen ile irtibata geçiniz.

DİKKAT!

• Kılavuzda yer alan talimatlara uygun şekilde vida ve sabitleme aparatlarının yerleştirilmemesi elektriksel tehlikelere yol açabilir.
• Bir programlama cihazı, zamanlama cihazı, ayrı uzaktan kumanda veya otomatik olarak devreye giren herhangi başka bir donanımla birlikte kullanmayın.

Bu cihaz, 2012/19/EC sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu ürünün uygun bir şekilde atılmasını sağladığınız takdirde, çevre ve insan sağlığı üzerinde söz konusu ürünün uygunsuz bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz etkileri önlemiş olacaksınız.

Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan

sembolü, bu cihazın evsel bir atık olarak görülmemesi gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik cihazların atıldığı dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir.

Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutlar içinde bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışın.

Bu aygıt aşağıda belirtilenlere göre tasarlanmış, test edilmiş ve üretilmiştir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerine etkiyi azaltmak amacıyla doğru bir kullanım için öneriler: Pişirmeye başlarken davlumbazı minimum hızda ÇALIŞTIRINIZ ve pişirme işlemi bittikten sonra birkaç dakika daha çalışır konumda bırakınız. Hızı yalnızca fazla miktarda duman ve buhar varsa artırınız ve takviye hız(ları) yalnızca uç durumlarda kullanınız. İyi bir koku azaltma etkinliğinin korunması için gerektiğinde karbon filtreyi(leri) değiştiriniz. İyi bir yağ filtresi etkinliğinin korunması için gerektiğinde yağ filtresi(lerini) temizleyiniz. Etkinliğini optimize etmek ve gürültüyü en düşük seviyeye indirmek için bu kullanım kılavuzunda belirtilen maksimum kanal sistemi çapını kullanınız.

Kullanım

Davlumbaz, yemek pişirilirken ortaya çıkan duman ve buharın çekilmesi amacıyla ve sadece evlerde kullanılmak üzere tasarlanmıştır.

Davlumbaz, havayı dışarı atıcı veya filtre edici model olarak tasarlanmıştır.

Aspire eden versiyon

Yemek buharları, bağlantı flanşına sabitlenmiş bir tahliye borusu sayesinde dışarıya atılır.

UYARI:

Tahliye borusu ürün ile birlikte tedarik edilmez. Ayrıca satın alınmalıdır.

Tahliye borusunun çapı, bağlantı halkasının çapına eşit olmalıdır.

UYARI:

Eğer davlumbazın karbon filtreleri var ise bunlar çıkarılmalıdır.

Davlumbazı duvardaki çıkış borularına ve ağızlarına bağlayınız. Çapı, hava çıkışıyla aynı olmalıdır (bağlantı halkası).

Boruların ve duvardaki az çaplı çıkış deliklerinin emiş gücünün iyi çalışmasını azaltır ve gürültüyü büyük ölçüde artırır.

Dolayısıyla bu konuyla ilgili hiçbir mesuliyet kabul edilmez. ! Mümkün olan en kısa boyda tahliye borusu kullanın.

! En az sayıda dirseğe sahip boru kullanın (Maksimum dirsek açısı: 90°). ! Borunun kesitinin (genişliğinin) ani olarak değişmesinden kaçının.

Filtreleyici versiyon

Aspire edilen hava, odaya tekrar aktarılmadan önce içerdiği kokusundan ve yağından arıtılacaktır. Bu versiyonda davlumbaz kullanmak için aktif karbon bazlı bir filtre sisteminin takılması gerekir.

Kurulum

Ocağın üzerindeki pişirme kapları için destek yüzeyleri ile ocak davlumbazının en alçak kısmı arasındaki minimum mesafe, elektrikli ocaklardan 45 cm, gaz veya gazla-elektrikle çalışan ocaklardan 65 cm'den az olmamalıdır.

Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır.

Davlumbazı ve baca destek kolunu yerleştirmek için, montaj şemalarında gösterildiği gibi, şablonda belirtilen yerlere 6 delik açınız (08 mm derinlik 40mm).

Montajı tamamladıktan sonra davlumbaz ile bacanın aynı seviyede olduğunu kontrol ediniz.

Davlumbaz en fazla 6 pişirme bölümlü ocaklar için onaylanmıştır.

Elektrik bağlantısı

Ana güç kaynağı, davlumbazın içinde yer alan plakada belirtilen değere uygun olmalıdır. Davlumbazda fiş varsa, mevcut düzenlemelere uygun bir prize takıp erişilebilir bir alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fişi yok ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana kablonun bağlantısının tamamen kesilmesini sağlayan, standartlara uygun çift kutuplu bir anahtar kullanın.

UYARI:

Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün takılıp takılmadığını denetleyin.

ÖNEMLİ! Güç kablosunun yenisiyle değiştirilmesi yetkili destek servisi veya benzer kalifiye eleman tarafından yapılmalıdır.

Montaj

• Satın alınan ürünün seçilen montaj alanı için uygun boyutta olup olmadığını kontrol edin. Varsa aktif karbon filtresini çıkarınız (ilgili paragrafa bakınız). Bu/bunlar sadece davlumbazı filtreli model olarak kullanmak isterseniz monte edilecektir. (Nakliye açısından) davlumbazın içinde başka malzemelerin (örn. vida paketi, garanti kartı vs) bulunup bulunmadığını da kontrol ederek bunları çıkarın ve ayrı bir yerde muhafaza edin.

Davlumbazın birçok duvar/tavan tipinde sıkılmasını sağlamak üzere geniş dübeller verilmiştir. Bununla birlikte, her bir teknisyen duvar/tavan tipine göre malzemelerin uygunluğunu onaylamalıdır. Duvar/tavan davlumbazın ağırlığını taşıyacak güçte olmalıdır. Cihazı, fayans, sıva veya silikon yüzeye monte etmeyiniz. Yalnızca duvara monte ediniz.

Çalıştırma

I	II	III	L	O
T1	T2	T3	T4	T5

Birinci hız (T1)

Birinci hızı etkinleştirmek için T1 öğesine basın. Fonksiyon etkinleştirildiğinde, LED lamba sabit olarak yanar. Davlumbazı kapatmak için T1 öğesine yeniden basın.

İkinci hız (T2)

İkinci hızı etkinleştirmek için T2 öğesine basın. Fonksiyon etkinleştirildiğinde, LED lamba sabit olarak yanar. Davlumbazı kapatmak için T2 öğesine yeniden basın.

Üçüncü hız (T3)

Üçüncü hızı etkinleştirmek için T3 öğesine basın. Fonksiyon etkinleştirildiğinde, LED lamba sabit olarak yanar. Davlumbazı kapatmak için T3 öğesine yeniden basın.

Zamanlayıcı (T4)

Birinci, ikinci veya üçüncü hız etkinleştirildiğinde Timer devreye sokulabilir. Bu özellik etkinleştirildiğinde hem Timer LED lambası (T4), hem de daha önce seçilen hızın lambası (T1/T2/T3) sabit olarak yanar.

Timer süresi seçilen hıza bağlıdır:

İkinci hız: T2 = süre 15'.

Üçüncü hız: T3 = süre 10'.

Bir hız zaman ayarlıyken T4 öğesine basarak veya etkin olmayan diğer iki hızdan birini seçerek Timer özelliğini devre dışı bırakabilirsiniz. Davlumbazı kapatmak için daha önce zaman ayarı uygulanan hıza yeniden basın.

Işık (T5)

T5 tuşuna basarak ışığı dilediğiniz zaman açabilirsiniz. Fonksiyon etkinleştirildiğinde, LED lamba sabit olarak yanar.

Filtre ayarı

Filtre göstergelerini yalnızca davlumbaz kapalıyken açıp kapatabilirsiniz.

Yapılandırma menüsüne girmek için T2+T3 tuşlarına uzun süreli basın; menüye girildiğinde T1 yanıp sönmeye başlar. Önceden tanımlı ayar aşağıdaki gibidir:

- Yağ filtresi göstergesi (T2) yanar, dolayısıyla etkindir. - Koku filtresi göstergesi (T3) söner, dolayısıyla etkin değildir.

T2 yağ filtresi göstergesini etkinleştirir/devre dışı bırakır. T3 koku filtresi göstergesini etkinleştirir/devre dışı bırakır.

Menüden çıkmak için T1 tuşuna uzun süreli basın veya 10" bekleyin.

Filtrenin sıfırlanması

Davlumbaz filtrelerin bakımı yapılması gereken düzenli aralıkları bildirir:

Yağ filtresi için 40 saatte bir. Koku filtresi için 160 saatte bir.

Bu durumda davlumbaz kapalıyken kullanıcı herhangi bir düğmeye dokunduğunda, arayüz 10" boyunca iki tip ihtiyacı bildirecektir:

• T1+T2 yanıp sönüyorsa: Yağ filtresi bakımı.
• T1+T3 yanıp sönüyorsa: Koku filtresi bakımı.

10" süresince T1+T2 tuşlarına basarak yağ filtresini ve T1+T3 tuşlarına basarak koku filtresini sıfırlayabilirsiniz. Sıfırlama işlemi tamamlandığında düğme bileşimleri iki kez hızlı hızlı yanıp söner. Arayüz her zamanki gibi çalışacaktır. Dikkat:

10" süresince davlumbaz normal çalışır ancak hız düğmeleriyle görsel geri bildirim verilmez. 10" süresince hiçbir işlem yapılmazsa, LED lambalar yanıp sönmeyi bırakır ve görsel geri bildirim normale döner.

Bakım

Temizleme

SADECE suya batırılmış bir bez ve nötr sıvı deterjanla temizleyiniz. TEMİZLİK TAKIMLARI VE ALETLERİ KULLANMAYINIZ! Aşındırıcı ürünler kullanmayınız. ALKOL KULLANMAYINIZ!

Yağ filtresi

Şekil 11

Pişirme sonucu oluşan yağ taneciklerini tutar.

Yağ filtresi, ayda bir asitsiz deterjanla, elde veya düşük sıcaklıkta ve kısa devre programlanmış bir bulaşık makinesinde temizlenmelidir. Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe solabilir, ancak bu filtreleme kapasitesini etkilemez.

Yağ filtresini çıkarmak için yay bırakma kolunu çekin.

Kömür filtresi (yalnızca filtreli modellerde)

Şekil 12

Filtre, pişen yemeğin neden olduğu rahatsız edici kokuları emer.

Etkin koku filtresi, pişirme türüne ve yağ filtresinin temizlenme sıklığına bağlı olarak az ya da çok sürede dolar.

Her koşulda en az dört ayda bir kartuşun değiştirilmesi gerekir.

Karbon filtre yıkanmaz ve yeniden kullanılabilir hale getirilemez.

Sirküler karbonlu filtre

Motor pervanesinin koruma kafeslerinin yanlarına bir adet yerleştiriniz, daha sonra parçayı saat yönünde çeviriniz.

Demontaj için parçayı saat yönünün tersine çeviriniz.

Lambaları değiştirme

Şekil 10

Davlumbazın elektrik bağlantısını kesin.

Uyarı! Ampullere dokunmadan önce, soğuduklarından emin olun.

Çalışmayan ampulü, etiketin üzerinde veya davlumbaz ampulünün yanında belirtildiği gibi, aynı tipten bir ampul ile değiştiriniz.

1. Düz bir tornavida veya benzeri bir alet kullanarak işık kapağını dikkatlice gevşetin.
2. Hasarlı lambayı, etikette belirtildiği şekilde veya ampulün yanında bulunan bilgilere göre aynı özellikleri taşıyan LED veya halojen ampul ile değiştiriniz. LED ampul: Bunların yenileri ile değiştirilmesi için yetkili servise başvurunuz.

Halojen ampul: maks 12V - 20W - G4 (elle dokunmamaya dikkat edin).

1. Lamba kapağını yerine takın. (Kapak, suya hareketiyle kapanır).

Lambalar yanmıyorsa, teknik desteği çağırmadan önce duylarına düzgün şekilde oturduklarından emin olunuz.
