Vrsta izdelka	Kuhinjska napa otok
Znamka	ELICA
Model	TUBE PRO ISLAND
Uporaba	Domača, odvod ali recikliranje
Različica z odvodom	Zunanji odvod skozi kanal (ni priložen)
Različica s filtriranjem	Notranje recikliranje z aktivnim ogljenim filtrom (opcijsko)
Število hitrosti	3 mehanske hitrosti
Časovnik	Da, nastavljiv glede na hitrost: 20 min (hitrost 1), 15 min (hitrost 2), 10 min (hitrost 3)
Osvetlitev	LED, ločen taktilni upravljalnik
Maščobni filter	Kovinski, pralen v pomivalnem stroju ali ročno, čistiti 1x na mesec
Aktivni ogljeni filter	Opcijsko za različico recikliranja, zamenjati vsake 4 mesece (ni pralen)
Indikatorji nasičenosti	Maščobni filter: 40 h, ogljeni filter: 160 h, ponastavljivo
Minimalna namestitvena razdalja	45 cm za električni štedilnik, 65 cm za plinski ali mešani štedilnik
Vrsta žarnice	LED (zamenjava s pooblaščenim servisom) ali halogenska 12V 20W max G4
Električno napajanje	230 V, 50 Hz (preverite tipske podatke)
Raven hrupa	Ni navedeno v navodilih
Material	Ni navedeno (verjetno nerjavno jeklo)

Pogosto zastavljena vprašanja - TUBE PRO ISLAND ELICA

Kolikšna je najmanjša razdalja med napo in kuhalno ploščo?

Najmanjša razdalja je 45 cm za električni štedilnik in 65 cm za plinski ali mešani štedilnik. Te razdalje je treba nujno upoštevati za zagotovitev varnosti.

Kako očistiti kovinski maščobni filter?

Maščobni filter čistite enkrat na mesec ročno z nežnim detergentom ali v pomivalnem stroju pri nizki temperaturi in hitrem programu. Potegnite vzmetni ročaj za demontažo.

Ali je za različico recikliranja potreben ogljeni filter?

Da, če uporabljate napo v različici recikliranja (brez zunanjega odvoda), morate namestiti aktivni ogljeni filter. Menja se vsake 4 mesece in se ne čisti.

Kako zamenjati žarnico na napi?

Izvlecite vtič. S ploščatim izvijačem odprite zaščito žarnice. Zamenjajte z žarnico iste vrste: LED (pooblaščen servis) ali halogenska 12V 20W max G4. Zaprite z zaskokom.

Kako nastaviti samodejni časovnik?

Pritisnite tipko T4 po izbiri hitrosti. Trajanje je odvisno od hitrosti: 20 min (T1), 15 min (T2), 10 min (T3). Indikator časovnika zasveti.

Kaj storiti, če se napa ne vklopi?

Najprej preverite, ali je vtič priključen in ali ni pregorela varovalka. Prepričajte se, da so žarnice pravilno nameščene. Če težava ostane, se obrnite na poprodajni servis.

Ali lahko napo namestim nad indukcijsko ploščo?

Da, napa je primerna za vse vrste kuhalnih plošč. Upoštevajte le najmanjšo razdaljo 45 cm med napo in ploščo.

Kako ponastaviti indikator nasičenosti filtrov?

Ko je napa izklopljena, pritisnite T1 + T2 za maščobni filter ali T1 + T3 za ogljeni filter v 10 sekundah, ko lučke utripajo. Lučke dvakrat utripnejo za potrditev.

Ali mora biti premer odvodne cevi določen?

Premer odvodne cevi mora biti enak premeru priključnega obroča (ni priložen). Uporabite zadosten premer, da preprečite izgubo zmogljivosti in povečanje hrupa.

Ali lahko napo uporabljam brez maščobnega filtra?

Ne, napa nikoli ne sme delovati brez pravilno nameščenega maščobnega filtra, saj obstaja nevarnost požara. Če je poškodovan, ga takoj zamenjajte.

NAVODILA ZA UPORABO TUBE PRO ISLAND ELICA

Proizvod je odobren za montažo na površine za kuhanje z do 6 gorilniki.

Električno povezovanje

Napetost omrežja mora ustrezati napetosti, ki je navedena na etiketi s karakteristikami, ki se nahaja v notranjosti aspiratorja. Če je na voljo vtič, povežite aspirator z vtičnico, ki je v skladu s predpisi in je nameščena na dostopnem mestu tudi po namestitvi.

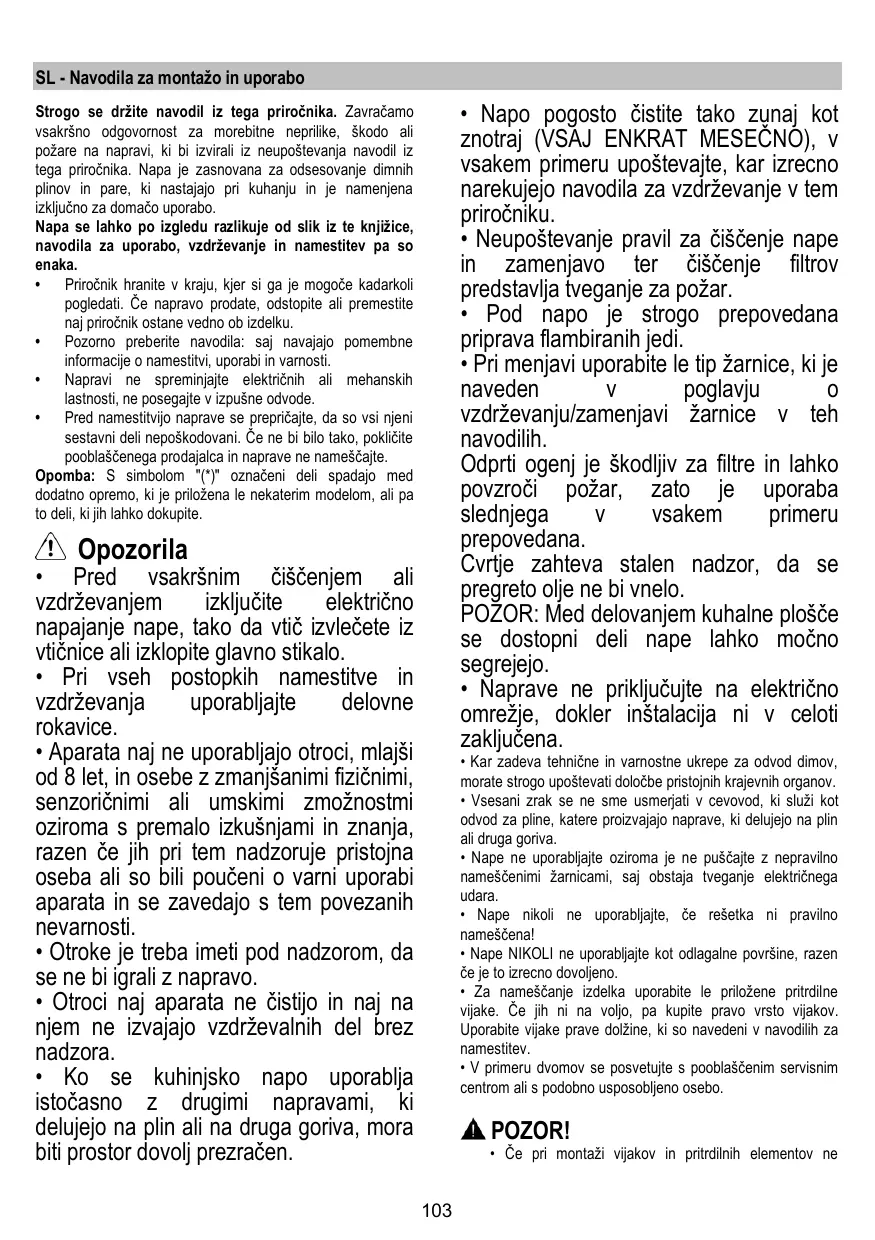

Strogo upoštevajte navodila iz tega priročnika. Zavračamo vsakršno odgovornost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika. Napa je zasnovana za odsesavanje dimnih plinov in pare, ki nastajajo pri kuhanju, in je namenjena izključno za domačo uporabo.

Napa se lahko po izgledu razlikuje od slik iz te knjižice, navodila za uporabo, vzdrževanje in namestitev pa so enaka.

• Priročnik hranite na mestu, kjer si ga je mogoče kadarkoli pogledati. Če napravo prodate, odstopite ali premestite, naj priročnik ostane vedno ob izdelku.
• Pozorno preberite navodila: saj navajajo pomembne informacije o namestitvi, uporabi in varnosti.
• Naprave ne spreminjajte električnih ali mehanskih lastnosti, ne posegajte v izpušne odvode. Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli nepoškodovani. Če ne bi bilo tako, pokličite pooblaščenega prodajalca in naprave ne nameščajte.

Opomba: S simbolom "(*)" označeni deli spadajo med dodatno opremo, ki je priložena le nekaterim modelom, ali pa so to deli, ki jih lahko dokupite.

! Opozorila

Pred vsakršnim čiščenjem ali vzdrževanjem izključite električno napajanje nape, tako da vtič izvlečete iz vtičnice ali izklopite glavno stikalo. Pri vseh postopkih namestitve in vzdrževanja uporabljajte delovne rokavice. - Aparata naj ne uporabljajo otroci, mlajši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi zmožnostmi oziroma s premalo izkušnjami in znanja, razen če jih pri tem nadzoruje pristojna oseba ali so bili poučeni o varni uporabi aparata in se zavedajo s tem povezanih nevarnosti. - Otroke je treba imeti pod nadzorom, da se ne bi igrali z napravo. - Otroci naj aparata ne čistijo in naj na njem ne izvajajo vzdrževalnih del brez nadzora. - Ko se kuhinjska napa uporablja istočasno z drugimi napravami, ki delujejo na plin ali na druga goriva, mora biti prostor dovolj prezračen.

• Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO), v vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdrževanje v tem priročniku.
• Neupoštevanje pravil za čiščenje nape in zamenjavo ter čiščenje filtrov predstavlja tveganje za požar.
• Pod napo je strogo prepovedana priprava flambiranih jedi.
• Pri menjavi uporabite le tip žarnice, ki je naveden v poglavju o vzdrževanju/zamenjavi žarnice v teh navodilih.

Odprti ogenj je škodljiv za filtre in lahko povzroči požar, zato je uporaba slednjega v vsakem primeru prepovedana.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

POŽAR: Med delovanjem kuhalne plošče se dostopni deli nape lahko močno segrejejo.

• Naprave ne priključujte na električno omrežje, dokler instalacija ni v celoti zaključena.
• Kar zadeva tehnične in varnostne ukrepe za odvod dimov, morate strogo upoštevati določbe pristojnih krajevnih organov.
• Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva.
• Nape ne uporabljajte oziroma je ne puščajte z nepravilno nameščenimi žarnicami, saj obstaja tveganje električnega udara.
• Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena!
• Nape NIKOLI ne uporabljajte kot odlagalne površine, razen če je to izrecno dovoljeno.
• Za nameščanje izdelka uporabite le priložene pritrdilne vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov. Uporabite vijake prave dolžine, ki so navedeni v navodilih za namestitev. V primeru dvomov se posvetujte s pooblaščenim servisnim centrom ali s podobno usposobljeno osebo.

POZOR!

• Če pri montaži vijakov in pritrdilnih elementov ne

upoštevate teh navodil, obstaja nevarnost električnega udara.

• Ne uporabljajte s programatorjem, časovnikom, daljinskim upravljalnikom ali drugimi napravami, ki se samodejno aktivirajo.

Ta naprava je označena skladno z Evropsko direktivo 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni električni in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme zavreči med komunalne odpadke, temveč odnesti na ustrezno zbirno mesto za recikliranje odpadne električne in elektronske opreme. Napravo zavrzite skladno z lokalnimi predpisi, ki veljajo na področju odlaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

Aparat je bil zasnovan, testiran in izdelan v skladu z:

• Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno uporabo, s katero lahko zmanjšate vpliv na okolje: Napo prižgite na minimalni moči ON ob začetku kuhanja, in jo pustite, da deluje tudi nekaj minut po koncu kuhanja. Hitrost povečajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite v izjemnih situacijah. Ogleni filter(re) po potrebi zamenjajte, ter tako ohranite učinkovitost pri odpravljanju neprijetnih vonjav. Maščobni filter(re) očistite po potrebi, ter tako ohranite njegovo (njihovo) učinkovitost. Uporabite sistem cevi maksimalnih diametrov, naveden v tem priročniku, ter tako optimizirajte učinkovitost in zmanjšajte hrup.

Uporaba

Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju in je namenjena izključno za domačo uporabo.

Napa je izdelana za uporabo v odzračevalni različici z zunanjim odvodom ali obtočni oz. filtracijski z notranjim obtokom.

Sesalna različica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na priključno prirobnico.

POZOR!

Odvodna cev ni priložena napi in jo je potrebno kupiti ločeno. Premer odvodne cevi mora biti enak premeru spojnega obročka.

POZOR!

Če je napa opremljena z oglenimi filtri, je slednje potrebno odstraniti.

Povežite napo s cevmi in odprtinami z vodoravnim odtokom enakega premera, kot je premer izhoda za zrak (spojna prirobnica).

Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo manjši premer, bo vplivala na zmanjšanje učinkov sesanja in močno povečala hrupnost.

Zato za takšno delovanje odklanjamo vsakršno odgovornost.

! Cevovod naj bo dolg toliko, kolikor znaša najmanjša nujna dolžina. ! Cevovod naj ima čim manj krivin (največji kot upogiba: 90° ). Izogibajte se izrazitim spremembam smeri cevovoda.

Različica s filtriranjem

Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjeni maščoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja.

Instalacija

Minimalna razdalja med podporno površino posod na kuhalni površini in spodnjim delom nape za kuhinjske prostore ne sme biti manjša od 45 cm pri električnih štedilnikih in 65 cm pri plinskih ali mešanih štedilnikih.

Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati.

Na označenih mestih šablone za vrtanje napravite 6 izvrtin (s premerom 8 mm in globino 40 mm), kot je prikazano na skicah za montažo, da pritrdite napo in namestitveni nosilec dimnika. Na koncu montaže preverite, da sta napa in dimnik popolnoma poravnana.

Izdelek je odobren za montažo na kuhalne plošče z največ 6 kuhalniki.

Električna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtič, slednjega vstavite v vtičnico, ki je skladna z veljavnimi predpisi in se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtiča (neposredna povezava na omrežje) ali se vtič nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda III, skladno s predpisi o instalaciji.

POZOR!

Pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno nameščen.

Pozor! Zamenjavo napajalnega kabla mora izvesti pooblaščena servisna služba, da se prepreči vsakršno tveganje.

Montaža

Pred pričetkom namestitve:

• Preverite, ali dimenzije kupljenega izdelka ustrezajo izbranemu prostoru namestitve.
• Odstranite filter/e z aktivnim ogljem, če je/so priložen/i (glejte tudi ustrezni odstavek). Namestite ga/jih le, če želite uporabiti napo v odzračevalni različici.
• Prepričajte se, da v notranjosti nape (zaradi prevoznih razlogov) ni morebitnega priloženega materiala (na primer, ovojnice z vijaki, garancije itd.); če je, ga odstranite in shranite.

Napi so priloženi pritrdilni vložki, primerni za večji del sten/stropov. Vseeno pa se je treba obrniti na usposobljene tehnike, ki vam bo potrdil ustreznost materialov glede na vrsto stene/stropa. Stena/strop morata biti dovolj trdna, da lahko prenašata težo nape.

Delovanje

I	II	III	L	O
T1	T2	T3	T4	T5

Prva hitrost (T1)

Pritisnite T1, da aktivirate prvo hitrost. Ko je funkcija aktivirana, bo LED svetilka fiksno svetila. Ponovno pritisnite T1, da izklopite napo.

Druga hitrost (T2)

Pritisnite T2, da aktivirate drugo hitrost. Ko je funkcija aktivirana, bo LED svetilka fiksno svetila. Ponovno pritisnite T2, da napo izklopite.

Tretja hitrost (T3)

Pritisnite T3, da aktivirate tretjo hitrost. Ko je funkcija aktivirana, bo LED svetilka fiksno svetila. Ponovno pritisnite T3, da napo izklopite.

Časovnik (T4)

Časovnik lahko aktivirate, ko je aktivna prva, druga ali tretja hitrost. Ko je funkcija aktivirana, utripata tako indikator LED časovnika (T4) kot prej izbrani hitrostni LED (T1 / T2 / T3), oba bosta fiksno svetila.

Časovnik teče glede na izbrano hitrost:

Prva hitrost T1 = trajanje 20'

Druga hitrost T2 = trajanje 15'.

Tretja hitrost: T3 = trajanje 10'.

Ko je določena hitrost pod časovnikom, lahko izklopite

časovnik s pritiskom na T4 ali na eno od drugih dveh neaktivnih hitrosti. Če želite izklopiti napo, pritisnite hitrost, na katero je bil časovnik priključen.

Svetilka (T5)

Svetilko lahko kadar koli vklopite s pritiskom na tipko T5. Ko je funkcija aktivirana, bo LED svetilka fiksno svetila.

Nastavitev filtra

Aktiviranje ali izključitev indikatorjev filtra se lahko izvede samo takrat, ko je napa izključena.

Za dostop do konfiguracijskega menija, za dalj časa pritisnite T2+T3, ko bo v meniju T1 začel utripati.

Privzeto je sledeče:

• Indikator filtra maščob (T2) vklopljen, torej aktiven;
• Indikator filtra za vonj (T3) je izklopljen, torej ni aktiviran.

T2 vklopi/izključi indikator filtra za maščobe. T3 vklopi/izklopi indikator filtra za vonj. Za izhod iz menija dolgo pritisnite T1 ali počakajte 10 sekund.

Ponastavitev filtra

Napa v rednih presledkih signalizira, da je treba filtre servisirati:

- maščobni filter vsakih 40 ur; - filter za vonj vsakih 160 ur.

V tem primeru, ko je izklopljena napa in ko se uporabnik dotakne katere koli tipke, bo vmesnik za 10 sekund signaliziral dve vrsti potreb:

• Če T1+T2 utripata: servisiranje filtra za maščobe;
• Če T1+T3 utripata: servisiranje filtra za vonj.

Med 10 sekundami lahko filter za maščobe ponovno zaženete s pritiskom na T1+T2, filter za vonj pa s pritiskom na T1+T3.

Po zaključeni ponastavitvi kombinacije tipk bosta na hitro dvakrat utripali. Vmesnik bo zdaj deloval kot običajno.

Pozor:

Med 10 sekundami bo napa delovala normalno, vendar na hitrostnih tipkah ne bo vidnih povratnih informacij. Če med 10 sekundami ne bo nobene spremembe, LED diode prenehajo utripati in vizualne povratne informacije se vrnejo v normalno stanje.

Vzdrževanje

Čiščenje

Za čiščenje uporabljajte izključno vlažno krpo, navlaženo z nevtralnim detergentom. Za čiščenje NE UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV. Ne uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE UPORABLJAJTE ALKOHOLA!

Maščobni filter

Slika 11

Zaustavlja maščobne delce, ki nastajajo pri kuhanju.

Očistiti ga je treba enkrat mesečno z neagresivnimi čistilnimi sredstvi, ročno ali v pomivalnem stroju pri nizki temperaturi in kratkim ciklom pranja.

S pranjem v pomivalnem stroju se maščobni filter lahko razbarva, toda njegove filtrirne značilnosti ostanejo nespremenjene.

Za demontažo maščobnega filtra povlecite odklopno ročico na vzmet.

Ogleni filter (samo za obtočno različico)

Slika 12

Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

Ogleni filter je potrebno zamenjati po daljši uporabi, glede na tip kuhinje ter redno čiščenje maščobnega filtra. Vsekakor je potrebno zamenjati vložek vsaj vsake štiri mesece.

Filter ni niti pralen niti obnovljiv.

Krožni ogleni filter

Na vsako stran namestite po en ogleni filter, tako da prekrijeta obe zaščitni rešetki rotorja motorja, nato pa ročaj obrnite v smeri urinega kazalca.

Za demontažo obrnite ročaj v nasprotni smeri urinega kazalca.

Zamenjava žarnic

SI. 10

Izključite električno napajanje naprave.

Pozor! Preden se žarnic dotaknete, se prepričajte, ali so hladne.

Zamenjajte pregorelo žarnico s tako enake vrste, katere tip je naveden na nalepki ali v bližini same žarnice na napravi.

1. Izvlecite zaščito, pri čemer si pomagajte z majhnim ploščatim izvijačem ali podobnim orodjem.
2. Pregorelo žarnico zamenjate z LED-sijalko ali halogeno žarnico z enakimi značilnostmi, in sicer na podlagi predpisanih lastnosti na nalepki ali v področju ob žarnici:

LED-sijalka: Za zamenjavo žarnic se obrnite na poprodajno službo.

Halogenska žarnica: največ 12 V - 20 W - G4 (pazite, da se žarnic ne dotikate z golimi rokami).

1. Ponovno zaprite zaščite (zaskočna pritrditev). Če ne bi delovala, preverite pravilno vstavitev žarnic v njihovo ležišče, preden se po pomoč obrnete na servisno službo.

Strogo se pridržavajte uputstava koja donosi ovaj priručnik. Otklanjamo bilo kakvu odgovornost za eventualne nezgode, smetnje ili požar na aparatu koji proizlaze iz nepoštivanja uputstava koja donosi ovaj priručnik. Kuhinjska napa ima funkciju usisavanja dima i pare za vrijeme kuhanja te je namijenjena samo kućnoj uporabi.

Vanjski izgled kuhinjske nape se može pomalo razlikovati od onog što smo opisali i ilustrirali u crtežima ovog priručnika, ali u svakom slučaju uputstva za uporabu, održavanje iste i instalacija ostaju nepromijenjena.

Važno je sačuvati ovaj priručnik da biste ga mogli konzultirati u svakom trenutku. U slučaju da prodate ovaj proizvod, poklonite ili da se preselite, uvjerite da on bude uvijek zajedno sa proizvodom. - Pažljivo pročitajte uputstva: u njima se nalaze važne informacije o instalaciji, uporabi i sigurnosti. - Ne izvršavajte nikakve mehaničke ili električne varijacije (izmjene) na proizvodu ili na cijevima za izbacivanje. - Prije nego što počnete s instalacijom aparata, uvjerite se da nijedna komponenta nije oštećena. U suprotnom slučaju, kontaktirajte trgovca i ne nastavljajte s instalacijom.

Krožni karbonski filter

Namestite po enega na vsaki strani tako, da pokrijeta zaščitni rešetki motorja, nato pa zavrtite v smeri urinega kazalca.
