TUBE PRO ISLAND - Köögituuluti ELICA - Tasuta kasutusjuhend

Toote tüüp	Saare köögikubu
Bränd	ELICA
Mudel	TUBE PRO ISLAND
Kasutamine	Kodune, väljatõmme või tagasiringlus
Väljatõmbe versioon	Välisõhku juhtimine kanali kaudu (pole kaasas)
Filtreeriv versioon	Siseruumides tagasiringlus aktiivsöefiltriga (valikuline)
Kiiruste arv	3 mehaanilist kiirust
Taimer	Jah, reguleeritav vastavalt kiirusele: 20 min (kiirus 1), 15 min (kiirus 2), 10 min (kiirus 3)
Valgustus	LED, eraldi puutekontroll
Rasvafilter	Metallist, pestav nõudepesumasinas või käsitsi, puhastada 1 kord kuus
Aktiivsöefilter	Valikuline tagasiringluse jaoks, vahetada iga 4 kuu järel (ei ole pestav)
Küllastumise indikaatorid	Rasvafilter: 40 h, söefilter: 160 h, lähtestatav
Minimaalne paigalduskaugus	45 cm elektripliidi puhul, 65 cm gaasi- või kombinatsioonpliidi puhul
Lambi tüüp	LED (vahetamine volitatud teeninduse poolt) või halogeen 12V 20W max G4
Toide	230 V, 50 Hz (kontrollige andmesilti)
Müratase	Juhendis pole täpsustatud
Materjal	Pole täpsustatud (tõenäoliselt roostevaba teras)

Korduma kippuvad küsimused - TUBE PRO ISLAND ELICA

Milline on minimaalne kaugus kubu ja pliidiplaadi vahel?

Minimaalne kaugus on 45 cm elektripliidi puhul ja 65 cm gaasi- või kombinatsioonpliidi puhul. Järgige ohutuse tagamiseks neid kaugusi.

Kuidas puhastada metallist rasvafiltrit?

Rasvafiltrit puhastatakse üks kord kuus käsitsi mitteagressiivse pesuvahendiga või nõudepesumasinas madalal temperatuuril ja kiirel tsüklil. Selle eemaldamiseks tõmmake vedru käepidet.

Kas tagasiringluse versiooni jaoks on vaja söefiltrit?

Jah, kui kasutate kubu tagasiringluse versioonis (ilma välise väljatõmbeta), peate paigaldama aktiivsöefiltri. See vahetatakse iga 4 kuu järel ja seda ei puhastata.

Kuidas vahetada kubu pirni?

Ühendage seade vooluvõrgust lahti. Kasutage väikest lamedat kruvikeerajat lambikaitse lahtiklõpsimiseks. Asendage sama tüüpi pirniga: LED (volitatud teenindus) või halogeen 12V 20W max G4. Sulgege klõpsuga.

Kuidas reguleerida automaatset taimerit?

Vajutage pärast kiiruse valimist nuppu T4. Kestus sõltub kiirusest: 20 min (T1), 15 min (T2), 10 min (T3). Taimeri indikaator süttib.

Mida teha, kui kubu ei lülitu sisse?

Kontrollige esmalt, et pistik on ühendatud ja kaitselüliti pole läbi löönud. Veenduge, et lambid on korralikult paigaldatud. Kui probleem püsib, võtke ühendust müügijärgse teenindusega.

Kas saan paigaldada kubu induktsioonpliidiplaadi kohale?

Jah, kubu sobib igat tüüpi pliidiplaadi jaoks. Järgige lihtsalt minimaalset kaugust 45 cm kubu ja plaadi vahel.

Kuidas lähtestada filtrite küllastumise indikaatorit?

Kubu väljalülitatud olekus vajutage T1 + T2 rasvafiltri jaoks või T1 + T3 söefiltri jaoks 10 sekundi jooksul, kui indikaatorid vilguvad. Indikaatorid vilguvad kaks korda kinnituseks.

Kas väljatõmbekanali läbimõõt peab olema konkreetne?

Väljatõmbe toru läbimõõt peab olema võrdne ühendusääriku läbimõõduga (pole kaasas). Kasutage piisavat läbimõõtu, et vältida jõudluse kadu ja mürataseme suurenemist.

Kas kubu saab kasutada ilma rasvafiltrita?

Ei, kubu ei tohi kunagi töötada ilma korralikult paigaldatud rasvafiltrita, vastasel juhul on tuleoht. Kui see on kahjustatud, vahetage see kohe välja.

KASUTUSJUHEND TUBE PRO ISLAND ELICA

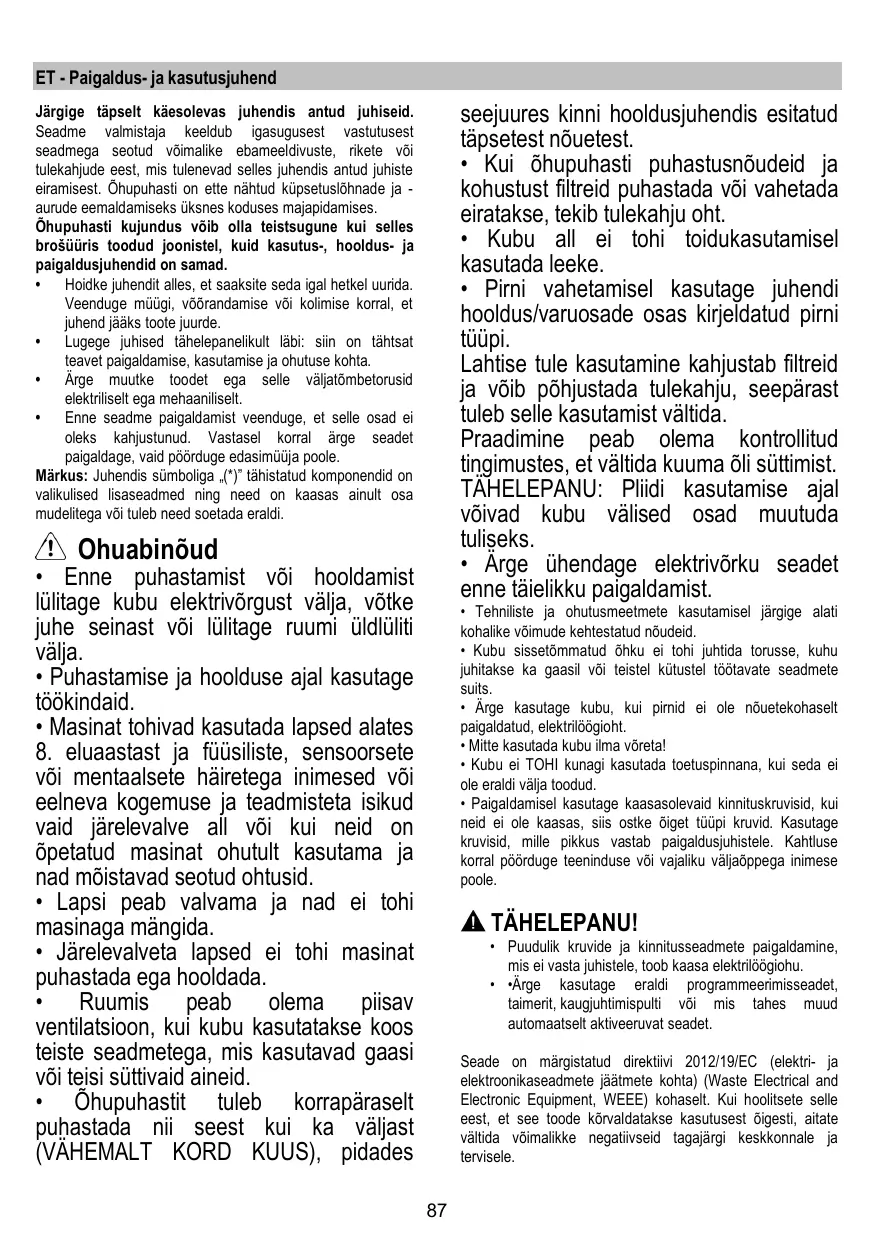

ET Paigaldus- ja kasutusjuhend

Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad antud juhiste eiramisest. Õhupuhasti on ette nähtud küpsetuslõhnade ja -aurude eemaldamiseks üksnes koduses majapidamises.

Õhupuhasti kujundus võib olla teistsugune kui selles brošüüris toodud joonistel, kuid kasutus-, hooldus- ja paigaldusjuhendid on samad.

• Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge müügi, üleandmise või kolimise korral, et juhend jääks toote juurde. Lugege juhised tähelepanelikult läbi: siin on tähtsat teavet paigaldamise, kasutamise ja ohutuse kohta.
• Ärge muutke toodet ega selle väljatõmbe torusid elektriliselt ega mehaaniliselt. Enne seadme paigaldamist veenduge, et selle osad ei oleks kahjustunud. Vastasel korral ärge seadet paigaldage, vaid pöörduge edasimüüja poole.

Märkus: Juhendis sümboliga (*) tähistatud komponendid on valikulised lisaseadmed ning need on kaasas ainult osa mudelitega või tuleb need soetada eraldi.

Ohutusabinõud

• Enne puhastamist või hooldamist lülitage kubu elektrivõrgust välja, võtke juhe seinast või lülitage ruumi üldlüliti välja.
• Puhastamise ja hoolduse ajal kasutage töökindaid.
• Masinat tohivad kasutada lapsed alates 8. eluaastast ja füüsiliste, sensoorsete või mentaalsete häiretega inimesed või eelneva kogemuse ja teadmisteta isikud vaid järelevalve all või kui neid on õpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid.
• Lapsi peab valvama ja nad ei tohi masinaga mängida.
• Järelevalveta lapsed ei tohi masinat puhastada ega hooldada.
• Ruumis peab olema piisav ventilatsioon, kui kubu kasutatakse koos teiste seadmetega, mis kasutavad gaasi või teisi süttivaid aineid.
• Õhupuhastit tuleb korrapäraselt puhastada nii seest kui ka väljast (vähemalt kord kuus), pidades

seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest.

Kui õhupuhasti puhastusnõudeid ja kohustust filtreid puhastada või vahetada eiratakse, tekib tulekahju oht. Kubu all ei tohi toidukasutamisel kasutada leeke. - Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tüüpi.

Lahtise tule kasutamine kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle kasutamist vältida.

Praadimine peab toimuma kontrollitud tingimustes, et vältida kuuma õli süttimist. TÄHELEPANU: Pliidi kasutamise ajal võivad kubu välised osad muutuda kuumaks.

• Ärge ühendage elektrivõrku seadet enne täielikku paigaldamist.
• Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike võimude kehtestatud nõudeid. Kubu sissetõmmatud õhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil või teistel kütustel töötavate seadmete suitsu.
• Ärge kasutage kubu, kui pirnid ei ole nõuetekohaselt paigaldatud, elektrilöögioht.
• Mitte kasutada kubu ilma võreta! Kubu ei TOHI kunagi kasutada toetuspinnana, kui seda ei ole eraldi välja toodud.
• Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas, siis ostke õiget tüüpi kruvisid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral pöörduge teeninduse või vajaliku väljaõppega inimese poole.

TÄHELEPANU!

• Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu.
• Ärge kasutage eraldi programmeerimisseadet, taimerit, kaugjuhtimispulti või mis tahes muud automaatselt aktiveeruvat seadet.

Seade on märgistatud direktiivi 2012/19/EC (elektri- ja elektronikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode kõrvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.

Sümbol tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektronikaseadmete jäätmete vastuvõtupunkti, kust see läheb taaskasutusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutusega, olmejäätmete kogumise ettevõttega või selle firmaga, kelle käest toote ostsite.

Seade on välja töötatud, testitud ja toodetud vastavalt:

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Jõudlus: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused keskkonnamõjude vähendamiseks kasutamise ajal:

Lülita õhupuhasti minimaalkiirusel sisse kohe, kui oled hakanud toitu valmistama, ning lase sellel töötada veel mõni minut pärast toidu valmimist. Suurenda õhuvoolu vaid suure suitsu või auru korral ning kasuta intensiivrežiimi ainult hädavajaduse korral. Vaheta vajaduse tekkides välja söefiltrid, et tagada piisav lõhnaeemaldus. Puhasta vajaduse tekkides rasvafiltrid, et tagada piisav rasva eemaldus. Kasuta juhendis näidatud maksimaalset õhuärajuhtimisava, et optimeerida tõhusust ja vähendada müra.

Kasutamine

Õhupuhasti on ette nähtud küpsetuslõhnade ja -aurude eemaldamiseks üksnes koduses majapidamises.

Õhupuhasti on valmistatud nii, et seda saaks kasutada nii väljatõmberežiimis kui ka õhku filtreeriva toasiseses tsirkulatsiooniga režiimis.

Aur viiakse välja ühendusääriku külge kinnitatud väljatõmbetoru abil.

TÄHELEPANU!

Väljatõmbetoru ei kuulu komplekti ja tuleb ise osta.

Väljatõmbetoru läbimõõt peab olema sama suur kui ühendusääriku oma.

TÄHELEPANU!

Kui õhupuhastil on söefiltrid, tuleb need eemaldada.

Ühendage õhupuhasti väljatõmbetorude ja seinal asuvate väljalaskeavadega, mille läbimõõt on võrdne õhupuhasti väljalaskeava (ühendusääriku) omaga.

Peenemate torude ja väiksemate seinal asuvate väljalaskeavade kasutamisel väheneb tõmme ja suureneb oluliselt müra.

Seetõttu ei võta meie sellisel juhul endale mingit vastutust.

! Kasutage minimaalse vajaliku pikkusega toru. ! Kasutage võimalikult väheste põlvedega toru (torupõlve maksimaalne nurk: 90°). Vältige toru ristlõike olulist muutumist.

Filtersüsteem

Väljatõmmatud õhk puhastatakse rasvast ja lõhnatustatakse, enne kui see tagasi siseruumidesse juhitakse. Sellel režiimil kasutamiseks tuleb paigaldada täiendav aktiivsöega filtrimissüsteem.

Paigaldamine

Minimaalne vahekaugus pliidi pinna ja õhupuhasti alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 45 cm ning gaasi- või kombineeritud pliidi puhul väiksem kui 65 cm.

Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.

Järgides paigaldusjuhendi jooniseid, tehke kaks ava (Ø 8 mm, sügavus 40 mm), nagu puurimissabloonil näidatud, et kinnitada õhupuhasti ja väljatõmbe tugikonstruktsioon. Paigaldamise lõpus veenduge, et õhupuhasti ja väljatõmbeava oleksid täpselt kohakuti.

Toode on mõeldud kasutamiseks maksimaalselt kuue keedualaga pliidi korral.

Elektrühendus

Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust.

TÄHELEPANU!

Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas võrgukaabel on korralikult monteeritud.

Tähelepanu! Riski vältimiseks peab elektrijuhtme asendamine läbi viidud olema selleks autoriseeritud isikute poolt.

Paigaldamine

Enne paigaldamise algust:

• Kontrollige, kas ostetud toote mõõdud sobivad varem väljavalitud paigalduspiirkonna mõõtudega.
• Eemaldage aktiivsöefilter, kui seade on nendega varustatud (vt ka vastavat punkti). See/need pannakse tagasi ainult siis, kui õhupuhastit tahetakse kasutada filtreerival režiimil.
• Kontrollige, ega õhupuhasti sees ei ole (transportimise ajal sinna sattunud) selle juurde kuuluvaid esemeid (nt kruvidega ümbrikke, garantiidokumente jms). Kui on, siis võtke need välja ja hoidke alles.

Õhupuhastiga on kaasas tüüblid, mis sobivad enamikule seintele/lagedele. Kui tahate kindel olla, et need seinte/lae materjaliga sobivad, tuleb siiski pöörduda kvalifitseeritud tehniku poole. Sein/lagi peab olema piisavalt tugev, et õhupuhasti raskust kanda.

Töötamine

Esimene kiirus (T1)

Esimese kiiruse aktiveerimiseks vajutage nuppu T1. Kui funktsioon on aktiveeritud, süttib LED püsiva tulega põlema. Õhupuhasti väljalülitamiseks vajutage nuppu T1 uuesti.

Teine kiirus (T2)

Teise kiiruse aktiveerimiseks vajutage nuppu T2. Kui funktsioon on aktiveeritud, süttib LED püsiva tulega põlema. Õhupuhasti väljalülitamiseks vajutage nuppu T2 uuesti.

Kolmas kiirus (T3)

Kolmanda kiiruse aktiveerimiseks vajutage nuppu T3. Kui funktsioon on aktiveeritud, süttib LED püsiva tulega põlema. Õhupuhasti väljalülitamiseks vajutage nuppu T3 uuesti.

Taimer (T4)

Taimeri saab aktiveerida, kui sees on esimene, teine või kolmas kiirus. Kui funktsioon on aktiveeritud, süttivad pideva tulega põlema nii taimeri LED (T4) kui ka varem valitud kiiruse oma (T1/T2/T3).

Taimeri töö kestus oleneb valitud kiirusest.

Esimene kiirus T1 = kestus 20 minutit

Teine kiirus T2 = kestus 15 minutit

Kolmas kiirus T3 = kestus 10 minutit.

Kui kiirus on ajastatud, saab taimeri välja lülitada, vajutades nupule T4 või ühele kahest teisest ajastusega kiirusest.

Õhupuhasti väljalülitamiseks vajutage uuesti selle kiiruse nuppu, millega eelnevalt töötas ajastus.

Lamp (T5)

Lambi saab põlema panna mistahes ajal, vajutades nupule T5. Kui funktsioon on aktiveeritud, süttib LED püsiva tulega põlema.

Filtrite seadistamine

Filtrite näidikud saab aktiveerida ja inaktiveerida ainult siis, kui õhupuhasti on välja lülitatud.

Seadistamise menüüsse pääsemiseks vajutage pikemalt alla nuppe T2 + T3, kui olete menüüsse sisenenud, hakkab T1 vilkuma.

Eelseadistus on järgmine:

• rasvafiltri näidik (T2) põleb, seega on aktiivne;
• lõhnafiltri näidik (T3) ei põle, seega pole aktiivne.

T2 - rasvafiltri aktiivsuse/inaktiivsuse näidik T3 - lõhnafiltri aktiivsuse/inaktiivsuse näidik Menüüst väljumiseks vajutage pikemalt alla nuppu T1 või oodake 10 sekundit

Filtrite lähtestamine

Õhupuhasti annab korrapäraste ajavahemike järel teada, et filtrid tuleb hooldada:

- rasvafiltrit iga 40 tunni järel;

• - lõhnafiltrit iga 160 tunni järel.

Kui sellisel juhul puudutab kasutaja väljalülitatud õhupuhastil mõnda nuppu, kuvatakse 10 sekundiks liidesel üks kahest võimalusest:

• kui vilguvad T1 + T2: tuleb hooldada rasvafiltrit;
• kui vilguvad T1 + T3: tuleb hooldada lõhnafiltrit.

10 sekundi jooksul saab rasvafiltri lähtestada, vajutades nuppudele T1 + T2, ja lõhnafiltri, vajutades nuppudele T1 +

T3. Kui lähtestamine on lõpule viidud, vilguvad vastavad nupud kiiresti kaks korda. Nüüd töötab liides edasi nagu tavaliselt.

Tähelepanu!

10 sekundi jooksul töötab õhupuhasti tavapäraselt, kiiruse nupud visuaalset märguannet ei anna. Kui 10 sekundi jooksul ühtegi toimingut ei tehta, lõpetavad LEDid vilkumise ja visuaalsed märguanded käituvad jälle nagu tavaolukorras.

Hooldus

Puhastamine

Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE PUHASTAMISEKS TÖÖRIISTU VÕI VAHENDEID!

Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Rasvafilter

Joonis 11

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi määral.

Rasvafiltri eemaldamiseks tõmmake hooba.

Aktiivsöefilter (ainult filtreeriva režiimi jaoks)

Joonis 12

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad lõhnad.

Söefilter küllastub kas lühema või pikema kasutamise järel olenevalt pliidist ja sellest, kui korrapäraselt rasvafiltrit puhastatakse. Igal juhul tuleb kassett välja vahetada vähemalt iga nelja kuu tagant.

Seda EI TOHI pesta ega taasaktiveerida

Ümmargune söefilter

Asetage üks filter kummalegi küljele nii, et need kataksid mootori rootori mõlemad kaitsevõred, seejärel pöörake päripäeva.

Nende mahavõtmiseks pöörake vastupäeva.

Pirnide vahetamine

Joonis 10

Võtke aparaat vooluvõrgust välja.

Tähelepanu! Enne pirnide puudutamist veenduge, et need on jahtunud.

Asendage katkine lamp sama tüüpi lambiga, nii nagu on kirjas märgisel või õhupuhastil lambi kõrval.

1. Eemaldage kaitsekate väiksema kruvikeeraja või muu sarnase tööriista abil.
2. Asendage katkine lamp samade omadustega LED- või halogeenlambiga, nii nagu on kirjas lambi kõrvale kinnitatud märgisel.

LED-lamp: Pirnide väljavahetamiseks pöörduge teeninduskeskuse poole.

Halogeenlamp: max 12 V / 20 W - G4 (kindlasti ärge katsuge seda käega)

1. Sulgege kaitsekate (klõpsatusega) uuesti.

Kui valgustus ei hakka tööle, kontrollige enne tehnabi kutsumist, kas pirn on korralikult pesas.
