TDA2320 - Fer à repasser BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Fer à repasser vapeur
Caractéristiques techniques principales	Fonction vapeur, semelle en céramique, réglage de la température
Alimentation électrique	220-240 V
Dimensions approximatives	30 x 12 x 15 cm
Poids	1,2 kg
Capacité du réservoir d'eau	300 ml
Puissance	2400 W
Fonctions principales	Vapeur continue, fonction spray, fonction anti-calcaire
Entretien et nettoyage	Nettoyage régulier de la semelle, détartrage du réservoir
Pièces détachées et réparabilité	Disponibilité de pièces détachées, facilité de réparation
Sécurité	Arrêt automatique, protection contre la surchauffe
Informations générales utiles	Idéal pour tous types de tissus, garantie de 2 ans

FOIRE AUX QUESTIONS - TDA2320 BOSCH

Comment détartrer mon fer à repasser BOSCH TDA2320 ?

Pour détartrer votre fer, remplissez le réservoir d'eau avec un mélange de moitié d'eau et de moitié de vinaigre blanc. Faites chauffer le fer à température maximale, puis appuyez sur la fonction de vapeur pendant quelques minutes pour évacuer le mélange. Rincez ensuite le réservoir à l'eau claire.

Pourquoi mon fer à repasser ne chauffe-t-il pas ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous également que le thermostat est réglé sur une température adéquate.

Comment éviter que mon fer à repasser ne colle au tissu ?

Utilisez un spray anti-adhésif ou vaporisez un peu d'eau sur le tissu avant de repasser. Assurez-vous également que la semelle du fer est propre et exempte de résidus.

Mon fer à repasser fuit, que dois-je faire ?

Cela peut être dû à un sur-remplissage du réservoir ou à une température trop basse. Assurez-vous de ne pas dépasser la capacité du réservoir et d'utiliser la fonction vapeur uniquement lorsque le fer est suffisamment chaud.

Comment nettoyer la semelle du fer à repasser ?

Pour nettoyer la semelle, utilisez un chiffon doux et une solution de vinaigre et d'eau. Évitez d'utiliser des produits abrasifs qui pourraient rayer la surface.

Quelle est la capacité du réservoir d'eau du BOSCH TDA2320 ?

Le réservoir d'eau du BOSCH TDA2320 a une capacité de 300 ml.

Le fer à repasser fait des bruits étranges, que faire ?

Cela peut être dû à l'accumulation de calcaire ou à un problème avec le système de vapeur. Essayez de détartrer l'appareil. Si le bruit persiste, contactez le service clientèle.

Puis-je utiliser de l'eau du robinet dans mon fer à repasser ?

Oui, vous pouvez utiliser de l'eau du robinet, mais il est recommandé d'éviter l'eau dure pour réduire l'accumulation de calcaire.

MODE D'EMPLOI TDA2320 BOSCH

TDS2510, TDS2515, TDS2520, TDS2530, TDS2540, TDS2545

TDS 2510 TDS 2515 TDS 2530

TDS 2520

TDS 2540

TDS 2545

TDS 2540

TDS 2545

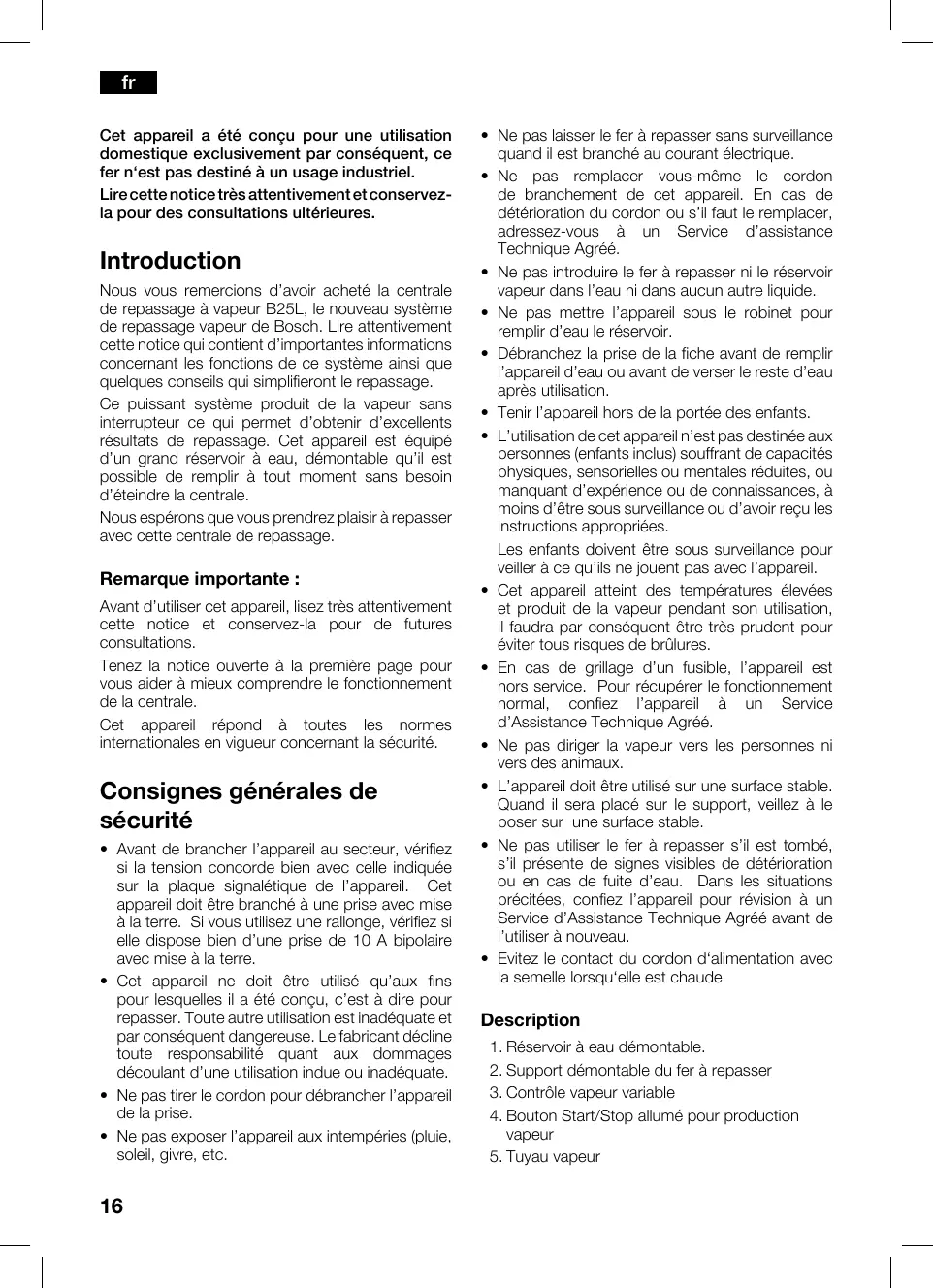

Cet appareil a été conçu pour une utilisation domestique exclusivement. Par conséquent, ce fer n'est pas destiné à un usage industriel.

Lire cette notice très attentivement et conservez-la pour des consultations ultérieures.

Nous vous remercions d'avoir acheté la centrale de repassage à vapeur B25L, le nouveau système de repassage vapeur de Bosch. Lire attentivement cette notice qui contient d'importantes informations concernant les fonctions de ce système ainsi que quelques conseils qui simplifieront le repassage.

Ce puissant système produit de la vapeur sans interrupteur, ce qui permet d'obtenir d'excellents résultats de repassage. Cet appareil est équipé d'un grand réservoir à eau, démontable qu'il est possible de remplir à tout moment sans besoin d'éteindre la centrale.

Nous espérons que vous prendrez plaisir à repasser avec cette centrale de repassage.

Remarque importante :

Avant d'utiliser cet appareil, lisez très attentivement cette notice et conservez-la pour de futures consultations.

Tenez la notice ouverte à la première page pour vous aider à mieux comprendre le fonctionnement de la centrale.

Cet appareil répond à toutes les normes internationales en vigueur concernant la sécurité.

Consignes générales de sécurité

• Avant de brancher l'appareil au secteur, vérifie si la tension concorde bien avec celle indiquée sur la plaque signalétique de l'appareil. Cet appareil doit être branché à une prise avec mise à la terre. Si vous utilisez une rallonge, vérifie si elle dispose bien d'une prise de 10 A bipolaire avec mise à la terre.
• Cet appareil ne doit être utilisé qu'aux fins pour lesquelles il a été conçu, c'est-à-dire pour repasser. Toute autre utilisation est inadéquate et par conséquent dangereuse. Le fabricant décline toute responsabilité quant aux dommages découlant d'une utilisation indue ou inadéquate.
• Ne pas tirer le cordon pour débrancher l'appareil de la prise.
• Ne pas exposer l'appareil aux intempéries (pluie, soleil, givre, etc.)
• Ne pas laisser le fer à repasser sans surveillance quand il est branché au courant électrique.
• Ne pas remplacer vous-même le cordon de branchement de cet appareil. En cas de déterioration du cordon ou s'il faut le remplacer, adressez-vous à un Service d'Assistance Technique Agréé.
• Ne pas introduire le fer à repasser ni le réservoir vapeur dans l'eau ni dans aucun autre liquide.
• Ne pas mettre l'appareil sous le robinet pour remplir d'eau le réservoir.
• Débranchez la prise de la fiche avant de remplir l'appareil d'eau ou avant de verser le reste d'eau après utilisation.
• Tenir l'appareil hors de la portée des enfants.
• L'utilisation de cet appareil n'est pas destinée aux personnes (enfants inclus) souffrant de capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience ou de connaissances, à moins d'être sous surveillance ou d'avoir reçu les instructions appropriées.

Les enfants doivent être sous surveillance pour veiller à ce qu'ils ne jouent pas avec l'appareil.

• Cet appareil atteint des températures élevées et produit de la vapeur pendant son utilisation, il faudra par conséquent être très prudent pour éviter tous risques de brûlures.
• En cas de grillage d'un fusible, l'appareil est hors service. Pour rétablir le fonctionnement normal, confiez l'appareil à un Service d'Assistance Technique Agréé.
• Ne pas diriger la vapeur vers les personnes ou les animaux.
• L'appareil doit être utilisé sur une surface stable. Quand il sera placé sur le support, veillez à le poser sur une surface stable.
• Ne pas utiliser le fer à repasser s'il est tombé, s'il présente des signes visibles de détérioration ou en cas de fuite d'eau. Dans les situations précitées, confiez l'appareil pour révision à un Service d'Assistance Technique Agréé avant de l'utiliser à nouveau.
• Évitez le contact du cordon d'alimentation avec la semelle lorsqu'elle est chaude.

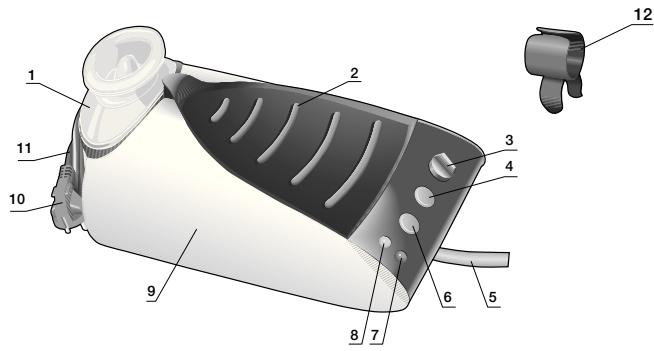

Description

1. Réservoir à eau démontable.
2. Support démontable du fer à repasser
3. Contrôle vapeur variable
4. Bouton Start/Stop allumé pour production vapeur
5. Tuyau vapeur
6. Interrupteur On/Off principal allumé
7. Indicateur lumineux "Vapeur préparée"
8. Indicateur lumineux "Réservoir d'eau vide"
9. Carcasse avec générateur de vapeur interne
10. Prise de courant
11. Cordon de branchement et enrouleur
12. Clip pour le cordon

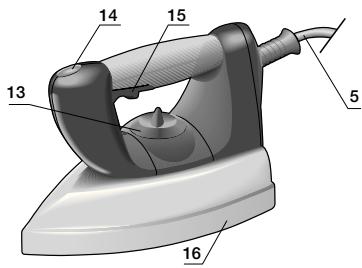

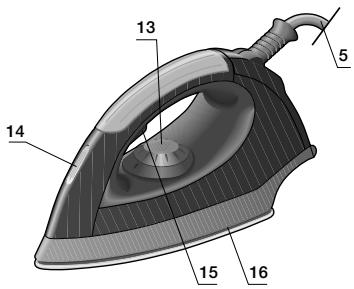

13. Cadran température
14. Indicateur lumineux fer à repasser
15. Bouton sortie vapeur
16. Semelle

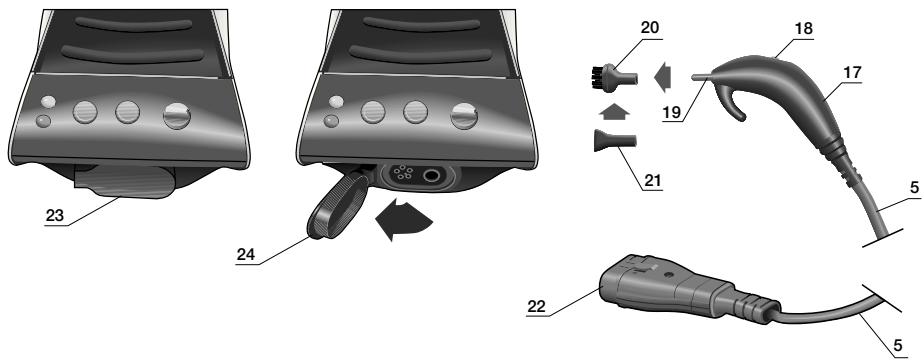

17. Pistolet vapeur
18. Bouton sortie vapeur
19. Concentrateur vapeur
20. Rallonge brosse
21. Rallonge diffuseur
22. Boîtier d'accessoires
23. Bouchon de protection
24. Position de la rainure pour connexion

Préparation (a)

1. Retirez toute étiquette ou élément de protection de la semelle.
2. Posez l'appareil horizontalement sur une surface solide et stable. Possibilité de retirer le support du fer à repasser de l'appareil et de placer le fer sur le support horizontalement sur une surface solide et stable.
3. Retirez le réservoir à eau démontable, remplissez en veillant à ne pas dépasser l'indication de niveau.
4. Reposez le réservoir à eau sur le réservoir vapeur.
5. Déroulez le cordon de branchement et branchez-le à une prise équipée d'un système de mise à la terre.
6. Placez le bouton «Start/Stop» (4) de la chaudière et le bouton «On/Off» (6) sur la position «On/Start».
7. Le voyant lumineux vert «vapeur prête» (7) s'allumera environ dans les 5 minutes suivantes, indiquant ainsi que l'appareil est prêt pour utilisation.
8. Cet appareil dispose d'un senseur de niveau d'eau. Le voyant lumineux rouge «mplir d'eau le réservoir» (8) s'allumera dès que le réservoir d'eau est vide.

Remarque importante:

• Fonctionne avec l'eau du robinet.

Pour prolonger et optimiser la fonction vapeur, mélangez l'eau du robinet avec la même quantité d'eau distillée 1:1. Si l'eau du robinet de votre région est très calcaire, mélangez l'eau du robinet avec le double d'eau distillée 1:2.

Pour connaître le degré de durée de l'eau de la région, adressez-vous à la société chargée d'assurer l'approvisionnement en eau de la région.

• Le réservoir à eau peut être rempli à tout moment pendant l'utilisation de l'appareil.
• Pour éviter d'endommager et/ou de contaminer le réservoir à eau, ne versez pas dans le réservoir de perfume, vinaigre, amidon, agents détartrants, additifs ni tout autre type de produit chimique.
• Le support en fer (2) peut être placé dans le creux spécialement prévu à cet effet sur l'appareil ou sur quelconque autre point ajusté de la zone de repassage. Ne pas poser le fer sur l'appareil sans le support en fer.
• Il est possible que pendant la première utilisation, le fer produise des vapeurs ou des odeurs avec des particules blanches sur la semelle, ce qui est tout à fait normal et qui disparaîtra dans les minutes suivantes.
• Tant que le bouton de la vapeur est enfoncé, le réservoir à eau peut produire un bruit de pompage qui est normal et qui indique que l'eau est en train d'être pompée dans le réseau vapeur.

Réglage de la température

1. Vérifiez sur l'étiquette des conseils de repassage de la pierre à repasser la température de repassage à utiliser.
2. Sélectionnez la température (13):

Synthétiques Soie-laine Coton - lin

1. Pendant le rechauffement du fer, l'indicateur lumineux (14) reste allumé et s'éteint quand le fer sera à la température sélectionnée.

Conseils:

• Triez les pièces à repasser selon les étiquettes des symboles de lavage et de repassage et commencez toujours à repasser celles qui doivent l'être à une température plus basse.

• Si vous n'êtes pas sûr de la température à utiliser pour certains tissus, commencez à les repasser à BASSE TEMPERATURE et faites un essai sur une petite partie de la pièce non visible.

Repassage avec de la vapeur (b)

1. Vérifiez que le réservoir contient suffisamment d'eau.
2. Placez le sélecteur de température sur la position vapeur, entre «●» et «max»,
3. Régalez la quantité de vapeur requise par l'intermédiaire de la commande de vapeur variable (3).
4. Appuyez sur le bouton sortie de vapeur pour expulser la vapeur (15).

Remarque importante:

• Il est normal que le tuyau de la vapeur se réchauffe pendant les longues séances de repassage.

Repassage à sec

1. Commencer le repassage sans appuyer sur le bouton de sortie de la vapeur (15).

Vapeur verticale (c)

1. Placez le bouton de la température sur la position «●●●» ou «max».
2. Vous pourrez repasser des doubles-rideaux et des vêtements suspendus (vestes, costumes, manteaux, etc.) en plaçant le fer en position verticale et en appuyant sur le bouton de la sortie de la vapeur (15).

Préparation : (uniquement sur mod. TDS2540, TDS2545)

Vérifiez que l'appareil est bien débranché du courant.

Déconnectez la fiche du fer (5) si elle est connectée. Levez le couvercle (23) et introduisez la fiche du pistonnet à vapeur sur la bonne position, la rainure (22) doit se trouver sur la gauche.

Faire de même que pour le repassage, l'indicateur lumineux s'allume et les interrupteurs fonctionnent de la même façon.

Remarque importante:

Pendant l'utilisation du pistolet à vapeur, il est possible que quelques gouttes d'eau coulent quand vous appuierez sur le bouton de la sortie de la vapeur (18), ce qui est tout à fait normal.

Mise en garde:

• Le pistolet à vapeur doit être utilisé par intervalles de 10 secondes chacun, sans dépasser.
• Ne pas vaporiser le premier jet de vapeur sur le tissu pour éliminer tout éventuel déchet de condensation d'eau du tuyau de vapeur.
• Ne pas vaporiser des vêtements qui sont portés par des personnes ou par des animaux.
• Ne pas utiliser l'embout de la brosse sur des tissus délicats comme par exemple la soie ou le cachemire.

Revigor les tissus

Revigorer les vêtements à l'aide du pistolet à vapeur peut atténuer les plis et froissures, bien que cela ne remplace pas le repassage avec le fer à repasser.

Pour obtenir plusieurs résultats, suspendez les tissus que vous souhaitez revigorer sur des cintres.

Grâce au diffuseur (21), la vapeur diffusée permet d'atténuer les plis superficiels à la surface du tissu.

Introduisez complètement l'accessoire dans le concentrateur (19). Enfoncez le bouton de commande vapeur (18) pour libérer de la vapeur et orientez le jet vers le tissu que vous souhaitez revigorer. Conservez une distance minimum de 10 cm, pour éviter de trop humidifier le tissu.

Détaçage des tissus

Le pistolet peut aider à éliminer des taches récentes et lavables.

Il est possible d'éliminer certains types de taches sur les tissus par l'intermédiaire de la vapeur produite par le concentrateur (19) et l'embout de la Brosse (20).

• Si les taches ne sont pas récentes, lavez le vêtement dans le lave-linge ou à main selon les conseils de lavage de l'étiquette du vêtement.
• Pour les taches résistantes ou non lavables, confiez le vêtement au pressing.

Servez-vous du concentrateur (19) pour diriger le jet de vapeur au fer, depuis le côté extérieur du vêtement au tissu en plaçant une éponge en dessous pour absorber l'humidité. Pour parfaire

Pour un effet de vêtement impeccable, vous pouvez également passer légèrement l'embout de la brosse sur le tissu.

Nettoyage de la chaudière

Pour prolonger la vie utile du générateur de vapeur et pour éviter l'entartrage, il est obligatoire de nettoyer la chaudière toutes les 10 utilisations. Si l'eau de votre région est dure, il faudra écourter les intervalles de nettoyage.

Ne pas utiliser de produits détartrants pour nettoyer la chaudière car ils risqueraient de l'endommager.

1. Laisser refroidir l'appareil plus de 2 heures et vérifier si le réservoir à eau démontable (1) est bien vide.
2. Placer l'appareil sur le bord de l'évier.
3. Dévisser le bouchon de drainage de la chaudière qui se trouve en bas de l'appareil. Utiliser pour ce faire une pièce de monnaie.
4. Maintenir le générateur de vapeur sur la position inversée et à l'aide d'une verseuse, remplir la chaudière (dans la base) d'1/4 de litre d'eau.
5. Agiter la base et videz-la entièrement dans l'évier ou dans un récipient.

Pour obtenir plusieurs résultats, nous recommandons d'effectuer deux fois cette opération.

1. Remarque importante : avant de la refermer, vérifier que la chaudière ne contient pas du tout d'eau.
2. Reposer le bouchon de drainage et vissez-le solidement à l'aide d'une pièce de monnaie.

Nettoyage et entretien

1. Après le repassage, déconnectez la fiche et laissez refroidir la semelle avant de la nettoyer.
2. Nettoyez la carafe, la poignée et le corps du fer à repasser avec un chiffon humide.
3. Si la semelle est encrassée ou rouillée, nettoyez-la avec un chiffon humide.
4. Ne pas utiliser de solvants ni de produits abrasifs.

Rangement de l'appareil (d)

1. Laissez refroidir le fer avant de le ranger.
2. Placez les interrupteurs d'allumage et de la chaudière de la vapeur sur la position «Off/Stop» et débranchez.
3. Posez le fer sur le support, appuyé sur la semelle.
4. Videz le réservoir à eau et enroulez le cordon de branchement dans l'enrouleur de cordon. Attachez le tuyau de la vapeur à la poignée du fer avec le clip fourni pour le cordon (12). Ne pas enrouler trop fort les cordons.

Solution des pannes

Problème	Possibles causes	Solution:
Le générateur de la vapeur ne s'allume pas.	• Présence d'un problème de connexion. • Le réserve à eau n'est pas connecté.	• Vérifiez le cordon de branchement, la fiche et la prise. • Placez l'int interrupteur principal (6) et le bouton por production vapeur (4) sur la position «On/Start»
Le fer ne chauffe pas.	• L'int interrupteur «On/Off» se trouve sur la position Off. • Le bouton de contrôle de la température seTrouve sur la position «min».	• Placez l'int interrupteur «On/Off» (6) sur la position «On」. • Placez le bouton de contrôle de la température (13) sur la position voulue.
Le fer à repasser dégage de la fumée quand il s'allume.	• Durant la première utilisation : certains composants de l'appareil sont légèrement gratissés en usine et de ce fait lors de la première utilisation du fer, enchauffant il est possible qu'il se dégage un peu de fumée. • Durant la première utilisation : la semelle peut être tachée.	• Cela est tout à fait normal. Le fer ne dégagera plus de fumée quelques instantes plus tard. • Nettoyez la semelle du fer selon les conseils d'entretien de cette notice.
De l'eau sort par les troughs de la semelle.	• La fonction vapeur a été utilisée alors que la température requise n'a pas encore été atteinte. • L'eau est en train de se condenser dans les tuyaux car il s'agit de la première utilisation de la vapeur ou par ce que la vapeur n'a pas été utilisée depuis longtemps.	• Si vous repassez à une température BASSE, baissez le début de la vapeur (contrôle vapeur variable (3)). • Placez le fer hors de la zone de repassage et appuyez sur le contrôle vapeur (15) jusqu'à production de la vapeur.
La semelle dégagedes salissures ou la semelle est encrassée.	• Dépôts de rouille ou de minéraux dans le réseau vapeur. • Des produits chimiques ou des additives ont été versés dans le réseau.	• Utilisez de l'eau du robinet mélangée avec 50 % d'eau distillée ou déminéralisée. • Nettoyez la semelle avec un chiffon humide. • Ne pas verser de produits dans l'eau bouillante.
Le fer ne produit pas de vapeur.	• La chaudière ne s'allume pas ou le réseau à eau est vide. • Le réseau à eau n'est pas correctement place sur le réseau à vapeur. • Le régulateur de la vapeur seTrouve sur la position minimum.	• Placez l'int interrupteur (4) sur la position «Start» et/oumplissez d'eau le réseau. • Reposez correctement le réseau à eau sur le réseau vapeur («clinic»). • Augmentez le début de vapeur en tournant le bouton de la vapeur (3).
La pièce repassée devient fonçée et/ou elle colle à la semelle.	• La température sélectionnée est trop élevé, ce qui a endommagé la pièce de linge.	• Sélectionnez une température adaptée au tissu et nettoyez la semelle avec un chiffon humide.
La semelle se tache.	• Il s'agit d'une conséquence normale due à l'utilisation.	• Nettoyez la semelle avec un chiffon humide.
L'appareil émet un son de pompage.	• L'eau est en train d'être pompée dans le réservoir à vapeur. • Le son de pompage ne cesse pas.	• Cela est tout à fait normal. • Si le bruit de pompage ne s'accête pas, n'utilise pas le générateur de vapeur et adressez-vous à un service d'assistance technique agréé.
Perte de pression de vapeur pendant le repassage	Le bouton de sortie de vapeur a été mainenu enforcé trop longtemps	Appuyez sur le bouton de vapeur par intervalles (15). Ceci améliore le résultat du repassage, vu que le tissu sèchera mistris et sera plus doux.
Fuite d'eau du chauffe-eau	La prise de drainage située en bas de l'appareil est lâche.	Resserrez la prise de drainage à l'aide d'une pièce

Garantie

Les conditions de garantie applicables sont celles publiées par notre distributeur dans le pays où a été effectué l'achat. Le revendeur chez qui vous vous êtes procuré l'appareil fournira les modalités de garantie sur simple demande de votre part. En cas de recours en garantie, veuillez toujours vous munir de la preuve d'achat.

Sous réserve de modifications.

Information sur l'élimination des déchets

Nos produits sont fournis dans un emballage optimisé. Nos emballages sont fabriqués avec des matériaux non polluants et doivent être déposés au service local de collecte des déchets pour être ensuite réutilisés comme matières premières secondaires. En ce qui concerne l'élimination des électroménagers hors d'utilisation, renseignez-vous auprès de la Mairie de votre commune.

Cet appareil est marqué selon la directive française 2002/96/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).

La directive définit le cadre pour se et une récapération des appareils. Applicables dans les pays de la CE.

Service-Fax [phone]

Service-Email [e-mail]

Avenue du Laerbeek 74

Laarbeeklaan 74

1090 Bruxelles - Brussels

Tel.: [phone]

Fax: [phone]

mailto: [e-mail]

www.electro.bosch.be

EXPO2000-service

1359 Sofia

Tel.: [phone]

Fax: [phone]

mailto: [e-mail]

Khalaifat Est.

P. O. BOX 5111

Manama

Tel.: [phone]

Fax: [phone]

mailto: [e-mail]

BSH Continental

Service Dépannage à Domicile:

0 825 398 010 (0,15 € TTC/mn)

Service Consommateurs:

0 892 698 010 (0,34 € TTC/mn)

Service Pièces Détachées et

Accessoires:

0 892 698 009 (0,34 € TTC/mn)

www.bosch-electromenager.com

BSH Home Appliances Ltd.

BSH Appliance Care,

Service Division

Grand Union House

Old Wolverton Road

Wolverton

Milton Keynes MK12 5ZR

20, Rue des Peupliers

2328 Luxembourg-Hamm

Tel.: [phone]

Fax: [phone]

mailto: service-electroménager@

bsh. lu
