hovedkontaktens «On/Off»-knap (6) på «On/ Start».

• «On/Off»-knap er på «Off».
• Temperaturvælgeren står på «min».

• Drej «On/Off-knap» (6) hen på «On».

• Ikke tillat at ledningen kommer i kontakt med undersiden av strykejernet mens det er varmt. Beschrijving

(6) så den står på «On/Start».

1. Kontroller riktig stryketemperatur på etiketten på

1. Sett temperaturknappen på «•••» eller «max».

2. Sett apparatet ditt på kanten av utslagsvasken

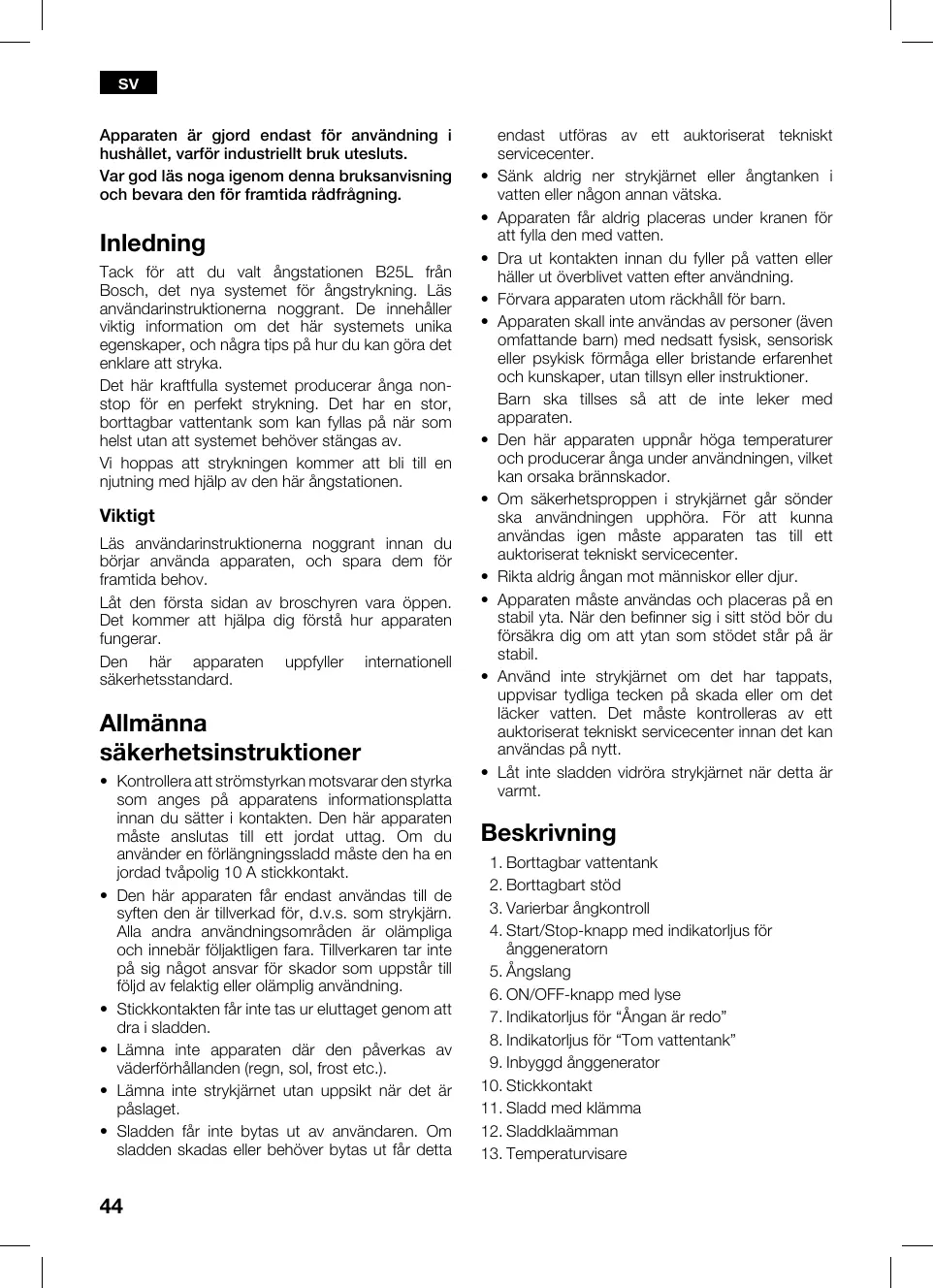

Apparaten är gjord endast för användning i hushållet, varför industriellt bruk utesluts. Var god läs noga igenom denna bruksanvisning och bevara den för framtida rådfrågning.

Inledning Tack för att du valt ångstationen B25L från Bosch, det nya systemet för ångstrykning. Läs användarinstruktionerna noggrant. De innehåller viktig information om det här systemets unika egenskaper, och några tips på hur du kan göra det enklare att stryka. Det här kraftfulla systemet producerar ånga nonstop för en perfekt strykning. Det har en stor, borttagbar vattentank som kan fyllas på när som helst utan att systemet behöver stängas av. Vi hoppas att strykningen kommer att bli till en njutning med hjälp av den här ångstationen. Viktigt Läs användarinstruktionerna noggrant innan du börjar använda apparaten, och spara dem för framtida behov. Låt den första sidan av broschyren vara öppen. Det kommer att hjälpa dig förstå hur apparaten fungerar. Den här apparaten uppfyller internationell säkerhetsstandard. Allmänna säkerhetsinstruktioner

• Kontrollera att strömstyrkan motsvarar den styrka som anges på apparatens informationsplatta innan du sätter i kontakten. Den här apparaten måste anslutas till ett jordat uttag. Om du använder en förlängningssladd måste den ha en jordad tvåpolig 10 A stickkontakt.
• Den här apparaten får endast användas till de syften den är tillverkad för, d.v.s. som strykjärn. Alla andra användningsområden är olämpliga och innebär följaktligen fara. Tillverkaren tar inte på sig något ansvar för skador som uppstår till följd av felaktig eller olämplig användning.
• Stickkontakten får inte tas ur eluttaget genom att dra i sladden.
• Lämna inte apparaten där den påverkas av väderförhållanden (regn, sol, frost etc.).
• Lämna inte strykjärnet utan uppsikt när det är påslaget.
• Sladden får inte bytas ut av användaren. Om sladden skadas eller behöver bytas ut får detta

endast utföras av ett auktoriserat tekniskt servicecenter. Sänk aldrig ner strykjärnet eller ångtanken i vatten eller någon annan vätska. Apparaten får aldrig placeras under kranen för att fylla den med vatten. Dra ut kontakten innan du fyller på vatten eller häller ut överblivet vatten efter användning. Förvara apparaten utom räckhåll för barn. Apparaten skall inte användas av personer (även omfattande barn) med nedsatt fysisk, sensorisk eller psykisk förmåga eller bristande erfarenhet och kunskaper, utan tillsyn eller instruktioner. Barn ska tillses så att de inte leker med apparaten. Den här apparaten uppnår höga temperaturer och producerar ånga under användningen, vilket kan orsaka brännskador. Om säkerhetsproppen i strykjärnet går sönder ska användningen upphöra. För att kunna användas igen måste apparaten tas till ett auktoriserat tekniskt servicecenter. Rikta aldrig ångan mot människor eller djur. Apparaten måste användas och placeras på en stabil yta. När den befinner sig i sitt stöd bör du försäkra dig om att ytan som stödet står på är stabil. Använd inte strykjärnet om det har tappats, uppvisar tydliga tecken på skada eller om det läcker vatten. Det måste kontrolleras av ett auktoriserat tekniskt servicecenter innan det kan användas på nytt. Låt inte sladden vidröra strykjärnet när detta är varmt. Beskrivning

1. Borttagbar vattentank

3. Varierbar ångkontroll

4. Start/Stop-knapp med indikatorljus för

6. ON/OFF-knapp med lyse

7. Indikatorljus för “Ångan är redo”

8. Indikatorljus för “Tom vattentank”

9. Inbyggd ånggenerator

11. Sladd med klämma

14. Indikatorljus för strykning

15. Knapp för ångutsläpp

18. Knapp för ångutsläpp

24. Skåra för anslutningen

• Stödet (2) kan placeras i en specialdesignad infällning på apparaten, eller på någon annan lämplig plats i närheten av strykningsområdet. Låt aldrig strykjärnet vila på strykplattan utan stöd.
• Under den första användningen kan strykjärnet ge ifrån sig vissa ångor och lukter, tillsammans med vita partiklar på sulan. Detta är normalt och upphör efter några minuter.
• Medan knappen för ångutsläpp är intryckt kan vattentanken ge ifrån sig ett pumpljud. Detta är normalt och anger att vatten pumpas in i ångtanken. Förberedelser (A) Temperaturinställning

1. Ta bort etiketter och skyddshölje från sulan.

2. Placera apparaten vågrätt på en stabil, fast yta.

Du kan ta bort strykplattan från strykjärnet och placera det på en annan fast och stabil vågrät yta.

3. Ta bort den borttagbara vattentanken och fyll

den. Försäkra dig om att inte överträda den angivna nivån.

4. Sätt tillbaka vattentanken på sin plats.

5. Rulla ut sladden helt och sätt i kontakten i ett

6. Ställ in kokarens «Start/Stop»-knapp (4) och

huvudströmbrytarens «On/Off»-knapp (6) på läget «On/Start».

7. Den gröna indikatorlampan för «ångan redo» (7)

kommer att lysa efter ungefär 5 minuter, vilket anger att strykjärnet är redo att användas.

8. Den här apparaten har en inbyggd sensor

för vattennivån. Den röda indikatorn för «fyll vattentanken» (8) lyser när vattentanken är tom.

1. Kontrollera tvättlappen på kläderna för att

bestämma rätt temperatur för strykning.

2. Välj temperatur (13):

• Kranvatten kan användas. För att bibehålla ångfunktionen i gott skick rekommenderas att blanda lika delar kranvatten och destillerat vatten. Om ditt kranvatten har ovanligt hög hårdhetsgrad, blanda en del kranvatten med två delar destillerat vatten. Du kan kontrollera vattnets hårdhet hos ditt lokala vattenledningsverk.
• Vattentanken kan fyllas när som helst medan du använder apparaten.
• För att undvika skada och/eller förorening av vattentanken, häll inte parfym, vinäger, stärkelse, avkalkningsmedel, tillsatsämnen eller några andra kemiska produkter i vattentanken. «•» Syntet «••» Silke – Ull «•••» Bomull – Linne

3. Indikatorlampan (14) kommer att förbli tänd

medan strykjärnet värms upp, och släcks så fort strykjärnet har uppnått vald temperatur. Tips:

• Sortera dina kläder utifrån tvättlapparna. Börja alltid med kläder som behöver strykas på de lägsta temperaturerna.
• Om du inte är säker på vilket material ett plagg är gjort av bör du börja med att stryka på en låg temperatur, på en liten del av plagget som oftast inte syns när du bär det. Strykning med ånga (B)

1. Se till att det finns tillräckligt med vatten i

2. Vrid temperaturväljaren till ångpositionen, mellan

3. Ställ in mängden ånga så att den passar dina

behov med hjälp av den varierbara ångkontrollen (5).

4. Tryck på knappen för ångutsläpp för att släppa

ut ångan (17). Viktigt:

• Ånghylsan kan hettas upp om du stryker länge. Detta är normalt.

1. Stryk utan att trycka på knappen för ångutsläpp

(15). Sätt in tillvalet helt i koncentratorn (19). Tryck på ångknappen (18) och rikta strålen mot det tyg som du vill fräscha upp. Håll ett avstånd på minst 10 cm för att undvika att tyget blir för fuktigt. Lodrät ånga (C) För att ta bort fläckar från tyg

1. Ställ in temperaturkontrollen på läget «•••» eller

2. Du kan stryka gardiner och hängande kläder

(jackor, kostymer, kappor...) genom att placera strykjärnet lodrätt och trycka på knappen för ångutsläpp (15). Ångpistolen kan hjälpa till med att ta bort tvättbara, nya fläckar. Koncentratorn (19) och borsten (20) ger en koncentrerad ångstråle som gör det möjligt att ta bort vissa sorters fläckarfrån tyg.

• Om fläcken inte är ny ska plagget tvättas i tvättmaskin eller för hand enligt tvättlappen.
• För envisa eller icke tvättbara fläckar bör du ta plagget till en tvättspecialist eller en kemtvätt. Använd koncentratorn (19) för att rikta ångstrålen mot fläcken, i riktning från utsidan av plagget in emot tyget med en tvättsvamp under tyget för att absorbera smutsen. Borsten kan också användas med mjuka rörelser för att öka den rengörande effekten. Ångpistol för fläckborttagning Förberedelse: (endast för Mod. TDS2540, TDS2545) Försäkra dig om att apparaten inte är ansluten till eluttaget. Ta ur kontakten (5) om den är ansluten. Lyft sedan skyddshöljet (23) och sätt in anslutningen till ångpistolen i rätt läge – med pluggen (22) till vänster. Följ sedan samma steg som för strykningen. Indikatorljusen och knapparna fungerar på precis samma sätt. Viktigt: När pistolen används kan vatten droppa fram medan man trycker på knappen för ångutsläpp (18). Det är normalt. Observera
• Använd inte ångpistolen under längre intervall än 10 sekunder i taget.
• Rikta inte den första ångstrålen mot ett tyg för att eliminera eventuella rester av kondenserat vatten i ångröret.
• Rikta aldrig ångstrålen mot kläder medan de bärs av människor eller djur.
• Använd inte borsten till känsliga tyger som silke eller kaschmir. Så här fräschar du upp tyget Du kan minska veck och rynkor genom att fräscha upp kläderna med ångmunstycket. Det är dock ingen ersättning för att stryka dem med strykjärnet. Häng upp de kläder som du vill fräscha upp på galgar för bättre resultat. Med förångaren (21) kan ångan minska ytliga tygveck.

«Calc‘n clean» (E) Att rengöra kokaren För att förlänga ånggeneratorns livslängd och undvika kalkansamlingar är det viktigt att du sköljer ur kokaren efter var 10:e användning. Skölj ur den oftare om vattnet är hårt. Använd inga avkalkningsmedel för att skölja ur kokaren eftersom det kan skada den.

1. Kontrollera att apparaten är kall och att

kontakten varit ur i mer än 2 timmar, samt att den borttagbara vattenbehållaren (1) är tom.

2. Lägg apparaten på kanten till diskhon.

3. Skruva bort kokarens avtappningsplugg, som

sitter på apparatens undersida, med hjälp av ett mynt.

4. Håll ånggeneratorn upp och ner och fyll kokaren

(på basenheten) med 1/4 liter vatten med hjälp av en tillbringare.

5. Skaka basenheten under några sekunder och

töm den sedan helt över diskhon eller en hink. För bästa resultat rekommenderar vi att du upprepar den här proceduren en gång till.

6. Viktigt: försäkra dig om att inget vatten är kvar i

kokaren innan du stänger den igen.

7. Sätt dit kokarens avtappningsplugg igen och

skruva åt den med hjälp av ett mynt.

Rengöring & underhåll Förvaring (D)

1. Dra ut kontakten och låt sulan svalna innan du

2. Torka av strykjärnets låda, handtag och järndelar

med en fuktig trasa.

3. Rengör sulan med en fuktig trasa om den är

smutsig eller täckt av beläggning.

4. Använd aldrig slipmedel eller lösningsmedel.

1. Låt alltid strykjärnet svalna innan du förvarar

2. Ställ in strömmen och ångkokaren på läget «Off/

Stop» och dra ur kontakten.

3. Placera strykjärnet i stödet med sulan nedåt.

4. Töm vattentanken och rulla ihop sladden runt

bygeln. Ordna ånghylsan på strykjärnets handtag med hjälp av den medföljande sladdklämman (12). Dra inte åt sladdarna för hårt. Felsökning Problem Möjliga orsaker Lösning Ånggeneratorn sätter inte igång.

• Det är problem med anslutningen.

• Kontrollera sladden, kontakten och uttaget.
• Ställ in kokarens «Start/Stop»-knapp (4) och huvudströmbrytarens «On/Off»knapp (6) på läget «On/Start».

• Ångtanken är inte på. Strykjärnet värms inte upp.

• «On/Off»-knap befinner sig i läget «Off».
• Temperaturkontrollen är inställd på «min».

• Sätt «On/Off»-knap (6) på läget «On».
• Ställ in temperaturkontrollen (13) på önskat läge.

• Det är helt normalt och kommer att Strykjärnet börjar • Under första användningen: Vissa upphöra efter en kort stund. ryka när det är på. komponenter har blivit lätt infettade på fabriken och kan ge ifrån sig lite rök när de hettas upp för första gången.
• Rengör sulan i enlighet med
• Under senare användning: sulan kan instruktionerna i den här manualen. vara smutsig. Vatten flyter igenom hålen på sulan.

• Minska ångflödet när du stryker på låga temperaturer (Varierbar ångkontroll (3)).
• Rikta ångan bort från strykområdet
• Vattnet kondenseras inuti rören och tryck på knappen för ångutsläpp eftersom ångan används för första (15) tills det kommer ut ånga. gången eller inte har använts på länge.
• Ångfunktionen används innan den har nått rätt temperatur.

• Det har skapats beläggningar eller Det kommer ut mineraler i ångtanken. smuts genom sulan eller sulan är
• Kemiska produkter eller tillsatsämnen smutsig. har använts. Strykjärnet producerar ingen ånga.

• Använd kranvatten blandat med 50% destillerat eller avmineraliserat vatten.
• Rengör sulan med en fuktig trasa.
• Tillsätt aldrig några produkter till kokvattnet.

• Sätt knappen på läget «Start» och/eller
• Kokaren är inte på eller vattentanken fyll vattentanken. är tom.
• Vattentanken är inte ditsatt på rätt sätt • Passa dit vattentanken på ångtanken (du ska höra ett klickljud). på ångtanken.
• Ångregleraren är inställd på min-läget. • Öka ångflödet genom att vrida upp ångkontrollen (3).

Problem Möjliga orsaker Lösning Det strukna tyget mörknar och/eller fastnar på sulan.

• Den valda temperaturen är för hög och har skadat tyget.

• Välj en lämplig temperatur för materialet och rengör sulan med en fuktig trasa. Sulan blir brun.

• Det är en vanlig följd av användningen. • Rengör regelbundet sulan med en fuktig trasa. Apparaten ger ifrån sig ett pumpljud.

• Vatten pumpas in i ångtanken.

• Om ljudet inte upphör bör du sluta att använda ånggeneratorn och kontakta ett auktoriserat tekniskt servicecenter. Förlust av ångtrycket under strykningen Ångknappen hålls intryckt under för lång tid Tryck på ångknappen (15) med jämna mellanrum. Detta ger ett bättre strykresultat eftersom tyger torkar på ett bättre sätt och håller sig mjukare Vattenbehållaren läcker Tömningsploppen under enheten sitter löst. Dra åt tömningsploppen med ett mynt eller liknande Konsumentbestämmelser Eventuellt gammalt strykjärn I Sverige gäller av EHL antagna konsumentbestämmelser. Den fullständiga texten finns hos din handlare. Spar kvittot. Rätt till ändringar förbehålles. Hör med din kommun eller det Lokal renhållningsverket var du kan lämna gamla hushållsprodukter.

Denna enhet är märkt i enlighet med der europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment - WEEE). Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter.
