Tipo de producto	Central de vapor (plancha con generador de vapor)
Marca	Bosch
Modelo	TDA2320 (y variantes TDS2510, TDS2515, TDS2520, TDS2530, TDS2540, TDS2545)
Alimentación eléctrica	220-240 V ~ 50-60 Hz, enchufe con toma de tierra 10 A
Potencia	Aproximadamente 2400 W (estimación para central de vapor)
Capacidad del depósito de agua	Depósito extraíble (llenado en cualquier momento), nivel máximo indicado
Funciones principales	Planchado a vapor, planchado en seco, vapor vertical, pistola de vapor (modelos TDS2540/2545)
Ajuste de vapor	Variable mediante rueda (control de vapor variable)
Ajuste de temperatura	Rueda con posiciones para sintéticos, seda/lana, algodón/lino
Indicadores luminosos	Vapor listo (verde), depósito vacío (rojo), calentamiento de la plancha
Accesorios incluidos	Soporte desmontable, pistola de vapor con concentrador, cepillo, difusor (según modelo), enrollador de cable, clip para manguera
Tipo de agua recomendado	Agua del grifo, o mezcla 1:1 con agua destilada en zona calcárea
Limpieza y mantenimiento	Limpieza de la caldera cada 10 usos (vaciar, enjuagar con agua, no usar descalcificador)
Seguridad	Apagado automático no mencionado, pero instrucciones: no dejar sin supervisión, no sumergir, no dirigir vapor hacia personas/animales
Peso y dimensiones	No especificados en el manual (estimación: aproximadamente 4-5 kg, dimensiones ~30x20x25 cm)
Piezas de repuesto y reparabilidad	Contactar servicio autorizado para cable u otras piezas; no reemplazar uno mismo
Garantía	Según condiciones del distribuidor local, se requiere comprobante de compra
Información general	Uso doméstico únicamente, normas internacionales de seguridad, reciclaje según directiva WEEE

Preguntas frecuentes - TDA2320 BOSCH

¿Qué hacer si el generador de vapor no se enciende?

Verifique la conexión eléctrica (cable, enchufe, toma). Asegúrese de que el depósito de agua esté correctamente instalado y que el interruptor principal (6) y el botón de producción de vapor (4) estén en la posición On/Start.

¿Por qué no se calienta la plancha?

El interruptor On/Off (6) debe estar en On y el botón de control de temperatura (13) no debe estar en la posición min. Ajuste la temperatura deseada.

¿Es normal que la plancha emita humo en el primer uso?

Sí, es normal. Algunos componentes están ligeramente engrasados de fábrica y pueden producir un poco de humo durante el primer calentamiento. Esto desaparece después de unos minutos. Limpie la suela si es necesario.

¿Por qué sale agua por los orificios de la suela?

Esto puede ocurrir si se usa la función vapor antes de alcanzar la temperatura requerida, o por condensación en las mangueras (primer uso o inactividad prolongada). Para solucionarlo, reduzca el flujo de vapor (3) a baja temperatura o accione el vapor fuera de la zona de planchado hasta que produzca vapor.

¿Cómo limpiar la suela si está sucia u oxidada?

Limpie la suela con un paño húmedo después de enfriar. No use solventes ni abrasivos. Si persisten depósitos minerales, use una mezcla de agua del grifo y agua destilada (50%) para evitar la formación de sarro.

¿Qué hacer si la plancha no produce vapor?

Verifique que la caldera esté encendida (interruptor 4 en Start) y que el depósito de agua no esté vacío. Asegúrese de que el depósito esté correctamente enganchado en la base. Aumente el flujo de vapor mediante la rueda (3).

¿Por qué la prenda planchada se oscurece o se pega a la suela?

La temperatura seleccionada es demasiado alta para la tela. Elija una temperatura adecuada (verifique la etiqueta). Limpie la suela con un paño húmedo.

El aparato emite un ruido de bombeo, ¿es normal?

Sí, es normal. El ruido de bombeo indica que el agua se está bombeando hacia la red de vapor. Si el ruido no cesa, apague el aparato y contacte a un servicio técnico autorizado.

¿Cómo mantener la caldera para evitar la formación de sarro?

Cada 10 usos (o más a menudo si el agua es dura), limpie la caldera: deje enfriar 2 horas, vacíe el depósito, desenrosque el tapón de drenaje en la parte inferior del aparato con una moneda, vierta 1/4 litro de agua, agite, vacíe, repita si es necesario, luego vuelva a enroscar firmemente. No use descalcificador químico.

¿Puedo usar la plancha con agua perfumada o aditivos?

No. Nunca vierta perfume, vinagre, almidón, descalcificador u otro producto químico en el depósito. Use solo agua del grifo o una mezcla con agua destilada (1:1 en zona calcárea).

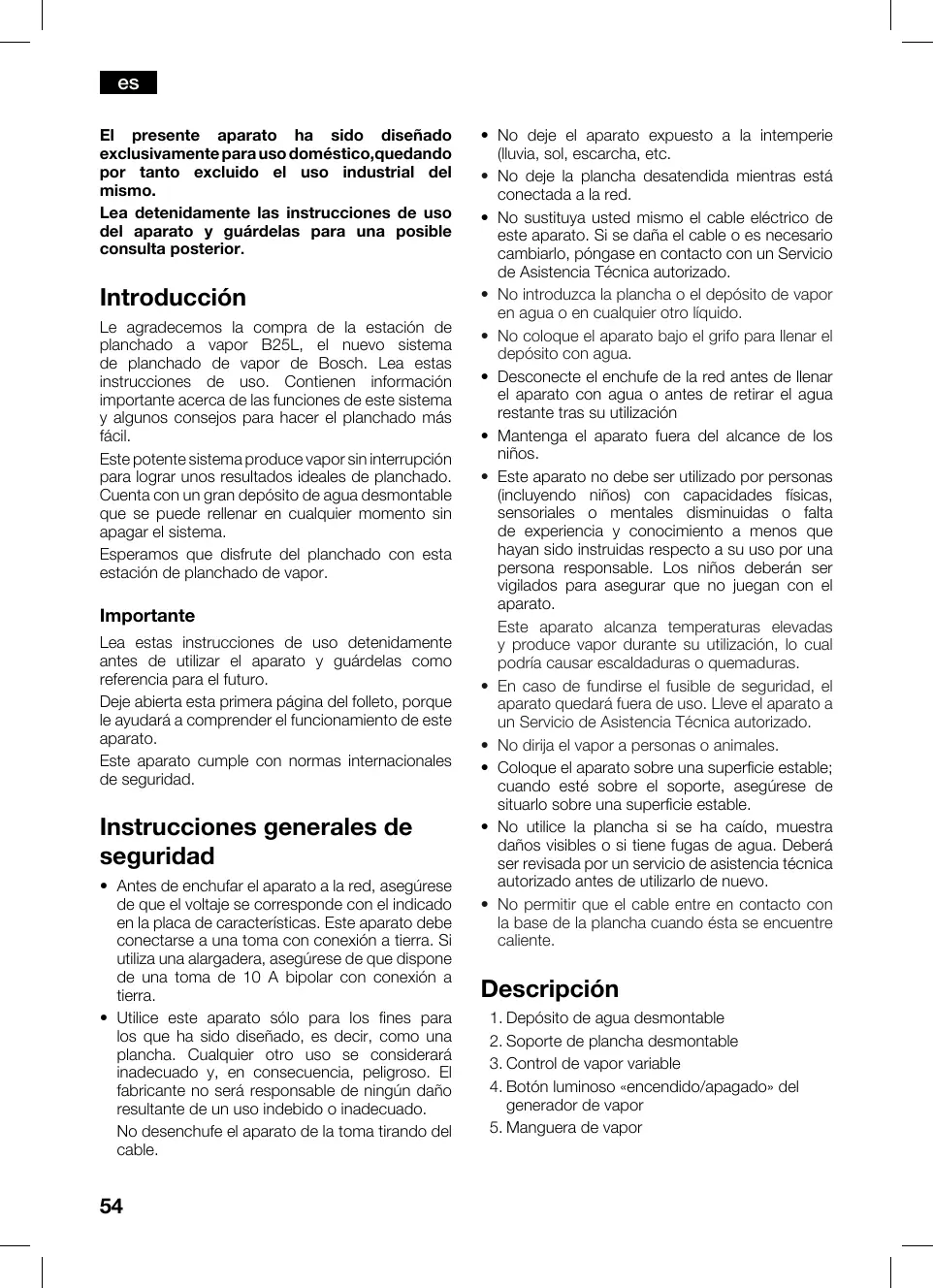

MANUAL DE USUARIO TDA2320 BOSCH

El presente aparato ha sido diseñado exclusivamente para uso doméstico, quedando por tanto excluido el uso industrial del mismo.

Lea detenidamente las instrucciones de uso del aparato y guárdelas para una posible consulta posterior.

Introducción

Le agradecemos la compra de la estación de planchado a vapor B25L, el nuevo sistema de planchado de vapor de Bosch. Lea estas instrucciones de uso. Contienen información importante acerca de las unidades de este sistema y algunos consejos para hacer el planchado más fácil.

Este potente sistema produce vapor sin interrupción para lograr unos resultados ideales de planchado. Cuenta con un gran depósito de agua desmontable que se puede llenar en cualquier momento sin apagar el sistema.

Esperamos que disfrute del planchado con esta estación de planchado de vapor.

Importante

Lea estas instrucciones de uso detenidamente antes de utilizar el aparato y guárdelas como referencia para el futuro.

Deje abierta esta primera página del folleto, porque le ayudará a comprender el funcionamiento de este aparato.

Este aparato cumple con normas internacionales de seguridad.

Instrucciones generales de seguridad

• Antes de enchufar el aparato a la red, asegúrese de que el voltaje se corresponde con el indicado en la placa de características. Este aparato debe conectarse a una toma con conexión a tierra. Si utiliza una alargadera, asegúrese de que dispone de una toma de 10 A bipolar con conexión a tierra.
• Utilice este aparato solo para los fines para los que ha sido diseñado, es decir, como una plancha. Cualquier otro uso se considerará inadecuado y, en consecuencia, peligroso. El fabricante no será responsable de ningún daño resultante de un uso inadecuado.

No desenchufe el aparato de la toma tirando del cable.

• No deje el aparato expuesto a la intemperie (lluvia, sol, escarcha, etc.).
• No deje la plancha desatendida cuando está conectada a la red.
• No sustituya usted mismo el cable eléctrico de este aparato. Si se daña el cable o es necesario cambiarlo, póngase en contacto con un Servicio de Asistencia Técnica autorizado.
• No introduzca la plancha o el depósito de vapor en agua o en cualquier otro líquido.
• No coloque el aparato bajo el grifo para llenar el depósito con agua.
• Desconecte el enchufe de la red antes de llenar el aparato con agua o antes de retirar el agua restante tras su utilización.
• Mantenga el aparato fuera del alcance de los niños.
• Este aparato no debe ser utilizado por personas (incluyendo niños) con capacidades físicas, sensoriales o mentales disminuidas o falta de experiencia y conocimiento a menos que hayan sido instruidas respecto a su uso por una persona responsable. Los niños deben ser vigilados para asegurar que no juegan con el aparato.

Este aparato alcanza temperaturas elevadas y produce vapor durante su utilización, lo cual podrá causar escaldaduras o quemaduras.

• En caso de fundirse el fusible de seguridad, el aparato quedará fuera de uso. Lleve el aparato a un Servicio de Asistencia Técnica autorizado.
• No dirija el vapor a personas o animales.
• Coloque el aparato sobre una superficie estable; cuando está sobre el soporte, asegúrese de situarlo sobre una superficie estable.
• No utilice la plancha si se ha caído, muestra daños visibles o si tiene fugas de agua. Deberá ser revisada por un servicio de asistencia técnica autorizado antes de utilizarla de nuevo.
• No permitir que el cable entre en contacto con la base de la plancha cuando esta se encuentra caliente.

Descripción

1. Depósito de agua desmontable
2. Soporte de plancha desmontable
3. Control de vapor variable
4. Botón luminoso «encendido/apagado» del generador de vapor
5. Manguera de vapor
6. Interruptor principal luminoso «encendido/apagado»
7. Indicador luminoso «Vapor listo»
8. Indicador luminoso «Depósito vacío»
9. Carcasa con generador de vapor interno
10. Enchufe de red
11. Cable de red con recogecable
12. Clip de cable
13. Selector de temperatura de plancha
14. Indicador luminoso de plancha
15. Botón de salida de vapor de plancha
16. Suela
17. Pistola de vapor
18. Botón de salida de vapor
19. Concentrador de vapor
20. Extensión de cepillo
21. Extensión de difusor
22. Enchufe de conexión
23. Tapa de protección
24. Posición de ranura para conexión

Preparación (A)

1. Retire cualquier etiqueta o tapa de protección de la suela.
2. Coloque el aparato horizontal sobre una superficie sólida y estable. Puede retirar el soporte de la plancha del aparato y colocar la plancha sobre el soporte en una superficie sólida, estable y horizontal.
3. Retire el depósito de agua desmontable y llénelo, asegurándose de que no supera la marca de nivel.
4. Vuelva a insertar el depósito de agua en su emplazamiento en la carcasa.
5. Desenrolle el cable de red y conéctelo en una toma con conexión a tierra.
6. Ponga el botón de encendido/apagado principal (6) y el interruptor encendido/apagado de la caldera (4) en la posición «On/Start».
7. Se iluminará el indicador luminoso verde «vapor lista» (7) aproximadamente después de 5 horas, lo cual indica que el aparato está listo para su uso.
8. Este aparato integra un sensor de nivel de agua. El indicador luminoso rojo «depósito vacío» (8) se iluminará cuando el depósito de agua deba ser rellenado.

Importante:

• Se puede usar agua del grifo.

Para que la función de la salida de vaporización funcione de forma óptima durante más tiempo, mezcle agua de red con agua destilada en proporciones 1:1. Si el agua de su zona es muy dura, mezcle agua de red con agua destilada en proporciones 1:2.

Puede ponerse en contacto con su compañía local de agua para conocer el grado de dureza de la misma.

• El depósito de agua se puede rellenar en cualquier momento cuando utilice el aparato.
• Para evitar daños y/o la contaminación del depósito de agua, no introduzca perfume, vinagre, almidón, agentes descalcificadores, aditivos o cualquier otro tipo de producto químico.
• El soporte de plancha (2) se puede colocar en el hueco especialmente diseñado en el aparato o en cualquier punto adecuado en el área de planchado. No coloque la plancha sobre el aparato sin el soporte de hierro.
• Durante su primer uso, la plancha puede producir ciertos vapores u olores, así como partículas blancas en la suela; es algo normal y desaparecerá tras unas horas.
• Mientras el botón de salida de vapor permanece pulsado, el depósito de agua puede producir un sonido de bombeo, que es normal e indica que se está bombeando agua al depósito de vapeo.

Regulación de la temperatura

1. Compruebe en la etiqueta de instrucciones de planchado de la prenda la temperatura correcta de planchado.
2. Seleccione la temperatura (13):

Sintéticos Seda-lana

Algodón - lino

1. El indicador luminoso (14) permanecerá encendido cuando la plancha se está calentando y se apagará cuando la plancha haya alcanzado la temperatura seleccionada.

Consejos:

• Separe las prendas según las etiquetas del símbolo de lavado y planchado, comenzando siempre con las prendas que se planchan a temperaturas más bajas.

• Si no está seguro de la composición de una prenda, comience su planchado a baja temperatura y decida la temperatura correcta planchando una zona no visible.

Planchado con vapor (B)

1. Asegúrese de que hay agua suficiente en el depósito de agua.
2. Gire el selector de temperatura a la posición de vapor, entre «●» y «max».
3. Ajuste la calidad de vapor necesaria con el control de vapor variable (3).
4. Presione el botón de salida de vapor para expulsar vapor (15).

Importante:

• La manguera del vapor puede calentarse si se plancha durante periodos largos; esto es normal.

Planchado sin vapor

1. Comience a planchar sin pulsar el botón de salida de vapor (15).

Vapor vertical (C)

1. Ponga el botón de temperatura en la posición «●●» o «máx».
2. Puede planchar cortinas y prendas colgadas (chaquetas, trajes, abrigos...) colocando la plancha en una posición vertical y pulsando el botón de salida de vapor (15).

Pistola de vapor para eliminación de manchas

Preparación:

(sólo Mod. TDS2540, TDS2545)

Asegúrese de que el aparato no está conectado a la red.

Desconecte el enchufe de la plancha (5) si está conectado. Levante la tapa (23) e introduzca el enchufe para la pistola de vapor en la posición correcta - con la ranura (22) a la izquierda - Siga los mismos pasos realizados para el planchado, se ilumina el indicador y los interruptores funcionan del mismo modo.

Importante:

Cuando se está utilizando la pistola, al pulsar el botón de salida de vapor (18), pueden caer gotas de agua.

Atención

• Utilice la pistola de vapor en intervalos de duración no superior a 10 segundos cada vez.
• No dirija el primer chorro de vapor hacia el tejido para proyectar los restos de condensación de agua del tubo de vapor.
• No dirija el chorro a las prendas cuando las lleven puestas personas o animales.
• No utilice la extensión del cepillo para tejidos delicados, del tipo de seda o cachemir.

Para refrescar los tejidos

Refrescar las prendas con la pistola de vapor reduce los pliegues y las arrugas, pero no sustituye el planchado.

Para lograr óptimos resultados, seleccione la prenda que desea refrescar.

Con el difusor (21), el vapor pulverizado permite reducir las arrugas superficiales de los tejidos.

Preparación

Inserte completamente el accesorio en el concentrador (19). Presione el botón de calidad de vapor (18) y dirija el vapor hacia la prenda que quiera refrescar. Mantenga una distancia mínima de 10 cm para evitar que la tela se humedezca en exceso.

Para eliminar manchas de los tejidos

La pistola de vapor puede ayudarle a eliminar manchas recientes y lavables.

El concentrador (19) y la extensión del cepillo (20) suministran un chorro concentrado de vapor que hace posible eliminar ciertos tipos de manchas en los tejidos.

• Si no son recientes, lave la prenda a máquina o a mano de acuerdo con las instrucciones de la etiqueta.
• Para manchas resistentes o no lavables, lleve la prenda a un centro de limpieza especializado o a una tintorería.

Utilice el concentrador (19) para dirigir el chorro de vapor de la plancha, en la dirección desde el lado exterior de la prenda al tejido, colocando una esponja debajo para absorber la humedad.

También se puede utilizar la extensión del cepillo (22) con una acción suave para apoyar el efecto de limpieza.

«Cale'n clean» (E)

Limpieza de la caldera

Para alargar la vida útil del generador de vapor y evitar la acumulación de cal, es especial lavar la caldera después de cierto número de horas de uso. Si el agua es dura, aumente la frecuencia.

No utilice agentes descalcificantes para el lavado de la caldera, porque podrían dañarla.

1. Deje enfriar el aparato durante más de 2 horas, y compruebe que el depósito de agua desmontable (1) está vacío.
2. Coloque el aparato en el borde del fregadero.
3. Afloje el tapón de drenaje de la caldera, situado en la parte inferior del aparato. Utilice para ello una moneda.
4. Sujete el generador de vapor en posición invertida y, con una jarra, llene la caldera (en la base) con 1/4 litro de agua.
5. Agite la base unos momentos y vacíela completamente en el fregadero o en un cubo.

1. Importante: antes de volver a cerrarla, asegúrese de que no quede agua en la caldera.
2. Vuelva a colocar el tapón de drenaje y apriételo con fuerza utilizando una moneda.

Limpieza y mantenimiento

Desconecte siempre el centro de planchado de la red antes de proceder a cualquier tarea de limpieza y mantenimiento del mismo.

1. Después de planchar, desconecte el enchufe y deje enfriar la suela de la plancha antes de su limpieza.
2. Limpie la carcasa, el asa y el cuerpo de la plancha con un trapo húmedo.
3. Si la suela muestra rastros de suciedad u óxido, límpiela con un trapo húmedo.
4. No utilice productos abrasivos o disolventes.

Guardar el aparato (D)

1. Deje enfriar la plancha antes de guardarla.
2. Sitúe los interruptores de encendido y de la caldera de vapor en la posición «Off/Stop» y desconecte la conexión.
3. Coloque la plancha sobre el soporte, apoyada sobre la suela.
4. Vacíe el depósito de agua y guarde el cable de red en el recogecables. Recoja la manguera de vapor del asa de la plancha con el clip de cable proporcionado (12). No enrolle los cables con demasiada fuerza.

Solución de averías

Problema	Causas posibles	Soluciones
No se enciende el generator de vapor.	·Hay un problema de connexion. ·El depuesto de vapor no está conectado.	·Compruebe el cable de red, el enchufe y la toma. ·Ponga el interruptor general (6) y el de la caldera de vapor (4) en las posiciones «On/Start».
No se calienta la plancha.	·El interruptor está en la posición «Off». ·El botón de control de temperatura está en la posición «min».	·Ponga el interruptor «On/Off» (6) en la posición «On», ·Ponga el botón de control de temperatura (13) en la posición deseada.
La plancha produce humano cuando se enciende.	·Durante la primera utilización ciertos componentes del aparato se engrasan ligeramente en fábrica y pueda producir un poco de humano cuando se calienta inicialmente. ·Durante la第一条 utilizes la suela peut estar manchada.	·Esto es Completely normal y desaparecerá tras uno'smomitos. ·Limpie la suela de acuerdo con las instrucciones limpieza de estemanual.
Sale agua a工程技术 de los agujeros de la suela.	·Se está usinga la funciona de vapor antes de alcantar la temperatura. ·El agua se está condensando en el interior de los tubos porque se está usinga vapor por primera vez o no se ha utilisé durante un tiempo prolongado.	·Reduzca el flujo de vapor cuando se plancha con temperatas BAS (control de vapor variable (3)) ·Separe la plancha del área de plancho y pulse el botón de salute de vapor (15) hasta que se produzca vapor.
Surge suciedad por la suela o la suela está sucia.	·Hay una acumulación de oxido o minerales en el depuesto del vapor. ·Se han utilisé productos químicos o aditivos.	·Utilice agua del grifo mezclada al 50% con agua destilada o desmineralizada. ·Limpie la suela con un pañohúmedo. ·Noañada productos al agua hervida.
La plancha no produce vapor.	·La caldera no se enciende o el depuesto del agua está vacío. ·No se ha colocado correctamente el depuesto del agua sobre el depuesto de vapor. ·El regulator de vapor está en la posición mínima.	·Ponga el interruptor (4) en la posición «Start» y/o llene el depuesto de agua. ·Vuelva a colocar el depuesto de agua sobre el depuesto de vapor correctamente (oirá un click). ·Aumente el flujo de vapor girando el control de vapor (3)
La prenda planchada se oscurece y/o se adhiere a la suela.	·La temperature selectionaciona esblemado alto y ha d枣庄 la prenda.	·Selecciona una temperatura adecuada al tejido y limpie la suela con un trapo úmedo.
Lauela se mancha.	·Es una consecuencia normal del uso.	·limpie la suea con un trapo húmedo.
El aparato hace un sonido de bombeo.	·Se está bombeando agua en el depóstito de vapor. ·No para el sonido.	·Es normal. ·Si no se detiene el sonido, no utilize el generator de vapor y pángase en contacto con un service de asistencia技术水平a autorizada.
Pérdida de presión de vapor durante el planchado	El botón de salute de vapor está presionado durante mucho tiempo.	Presione el botón de vapor (15) a intervalos. Estso Mejora el的结果を planchado, ya que el tejido se secaró最好 y permanecerá más suave.
Fuga de agua precedente de la caldera	El tapón de drenaje en la base de la estación está flojo.	Apretar el tapón usingo una moneda.

Condiciones de garantía

Las condiciones de la garantía para este aparato están de acuerdo a lo definido por nuestro representante en el país en el que se vende. Los detalles con respecto a estas condiciones se pueden obtener del distribuidor al que fue comprado el aparato. La FACTURA DE COMPRA debe ser presentada al hacer cualquier reclamación bajo los términos de esta garantía.

Nos reservamos el derecho de introducir cambios.

Información sobre eliminación

Nuestros productos se entregan en un embalaje optimizado. Esto consiste básicamente en la utilización de materiales no contaminantes que deben integrarse al servicio local de retirada de residuos como materias primas secundarias. Solicite información a su ayuntamiento para la retirada de electrodomésticos obsoletos.

Este aparato está marcado con la Directiva europea 2002/96/CE relativa al uso de aparatos eléctricos y electrónicos (Residuos de aparatos eléctricos y electrónicos).

La directiva proporciona el marco general establecido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos.

pt

(solo para TDS2540, TDS2545)

y y 1002/96 wast) y y 1002/96 aparatos eléctricos y electrónicos - RAEE

J 1 J

aIalalb

100000000000000000000000000000000000000000000000000000000000000000000

j1 j1 j1 j1 j1 j1 j1 j1 j1 j1 j1 j1 j1 j1 j1 j1 j1 j1 j1 j1 j1 j1 j1

1. _日(1)

Jauill aie jie jie 2.

gjgl jy gjo yo lo

aaiiaea Jaae iJaii Jaaie j

a 4

j1/4 jai (scll l) jll 100

Lolal Lgj 1000

1

.

1

1

.

i

Servicio BSH al Cliente

Polígono Malpica, Calle D,

Parcela 96 A

50016 Zaragoza

Tel.: [phone]

mailto:[e-mail]

www.bosch-ed.com

FI Suomi, Finland

BSH Kodinkoneet Oy

Sinimäentie 8, PL 66

02631 Espoo

Tel.: [phone]

Fax: [phone]
