TDA2320 - Strijkijzer BOSCH - Gratis gebruiksaanwijzing en handleiding

Producttype	Stoomcentrale (strijkijzer met stoomgenerator)
Merk	Bosch
Model	TDA2320 (en varianten TDS2510, TDS2515, TDS2520, TDS2530, TDS2540, TDS2545)
Voeding	220-240 V ~ 50-60 Hz, geaard stopcontact 10 A
Vermogen	Ongeveer 2400 W (schatting voor stoomcentrale)
Watertankcapaciteit	Afneembaar reservoir (altijd bijvullen), max. niveau aangegeven
Hoofdfuncties	Stoomstrijken, droogstrijken, verticale stoom, stoompistool (modellen TDS2540/2545)
Stoomregeling	Variabel via draaiknop (variabele stoomregeling)
Temperatuurregeling	Draaiknop met standen voor synthetisch, zijde/wol, katoen/linnen
Indicatielampjes	Stoom gereed (groen), reservoir leeg (rood), strijkijzer warmt op
Inbegrepen accessoires	Demontabele steun, stoompistool met concentrator, borstel, diffuser (afhankelijk van model), snoeroproller, slangclip
Aanbevolen watertype	Kraanwater, of mengsel 1:1 met gedestilleerd water in kalkrijke gebieden
Reiniging en onderhoud	Ketel reinigen elke 10 keer gebruiken (legen, naspoelen met water, geen ontkalker)
Veiligheid	Automatische uitschakeling niet vermeld, maar instructies: niet onbeheerd achterlaten, niet onderdompelen, stoom niet op mensen/dieren richten
Gewicht en afmetingen	Niet gespecificeerd in de handleiding (schatting: ongeveer 4-5 kg, afmetingen ~30x20x25 cm)
Onderdelen en repareerbaarheid	Neem contact op met erkende service voor snoer of andere onderdelen; niet zelf vervangen
Garantie	Volgens voorwaarden van lokale distributeur, aankoopbon vereist
Algemene informatie	Alleen voor huishoudelijk gebruik, internationale veiligheidsnormen, recycling volgens WEEE-richtlijn

Veelgestelde vragen - TDA2320 BOSCH

Wat te doen als de stoomgenerator niet aangaat?

Controleer de elektrische aansluiting (snoer, stekker, stopcontact). Zorg ervoor dat het waterreservoir correct is geplaatst en dat de hoofdschakelaar (6) en de stoomproductieknop (4) op de stand On/Start staan.

Waarom wordt het strijkijzer niet heet?

De schakelaar On/Off (6) moet op On staan en de temperatuurregelaar (13) mag niet op de stand min staan. Stel de gewenste temperatuur in.

Is het normaal dat het strijkijzer rook afgeeft bij het eerste gebruik?

Ja, dat is normaal. Sommige onderdelen zijn in de fabriek licht vettig en kunnen bij het eerste opwarmen wat rook produceren. Dit verdwijnt na een paar minuten. Reinig de zoolplaat indien nodig.

Waarom komt er water uit de gaten van de zoolplaat?

Dit kan gebeuren als de stoomfunctie wordt gebruikt voordat de vereiste temperatuur is bereikt, of bij condensatie in de slangen (eerste gebruik of langdurige inactiviteit). Verhelp dit door de stoomstroom (3) te verlagen bij lage temperatuur of door de stoom buiten het strijkgebied te laten werken totdat er stoom wordt geproduceerd.

Hoe reinig ik de zoolplaat als deze vuil of geroest is?

Reinig de zoolplaat met een vochtige doek na afkoeling. Gebruik geen oplosmiddelen of schurende middelen. Als er minerale afzettingen blijven bestaan, gebruik dan een mengsel van kraanwater en gedistilleerd water (50%) om kalkaanslag te voorkomen.

Wat te doen als het strijkijzer geen stoom produceert?

Controleer of de ketel is ingeschakeld (schakelaar 4 op Start) en of het waterreservoir niet leeg is. Zorg ervoor dat het reservoir correct op de basis is geklikt. Verhoog de stoomstroom via de draaiknop (3).

Waarom wordt het gestreken kledingstuk donker of plakt het aan de zoolplaat?

De geselecteerde temperatuur is te hoog voor de stof. Kies een geschikte temperatuur (controleer het label). Reinig de zoolplaat met een vochtige doek.

Het apparaat maakt een pompend geluid, is dat normaal?

Ja, dat is normaal. Het pompende geluid geeft aan dat water naar het stoomnetwerk wordt gepompt. Als het geluid niet stopt, zet het apparaat dan uit en neem contact op met een erkende technische hulpdienst.

Hoe onderhoud ik de ketel om kalkaanslag te voorkomen?

Reinig de ketel elke 10 keer gebruiken (of vaker bij hard water): laat 2 uur afkoelen, leeg het reservoir, draai de aftapdop aan de onderkant van het apparaat los met een munt, giet 1/4 liter water, schud, leeg, herhaal indien nodig, draai vervolgens stevig vast. Gebruik geen chemische ontkalker.

Kan ik het strijkijzer gebruiken met geparfumeerd water of toevoegingen?

Nee. Giet nooit parfum, azijn, stijfsel, ontkalker of andere chemicaliën in het reservoir. Gebruik alleen kraanwater of een mengsel met gedestilleerd water (1:1 in kalkrijke gebieden).

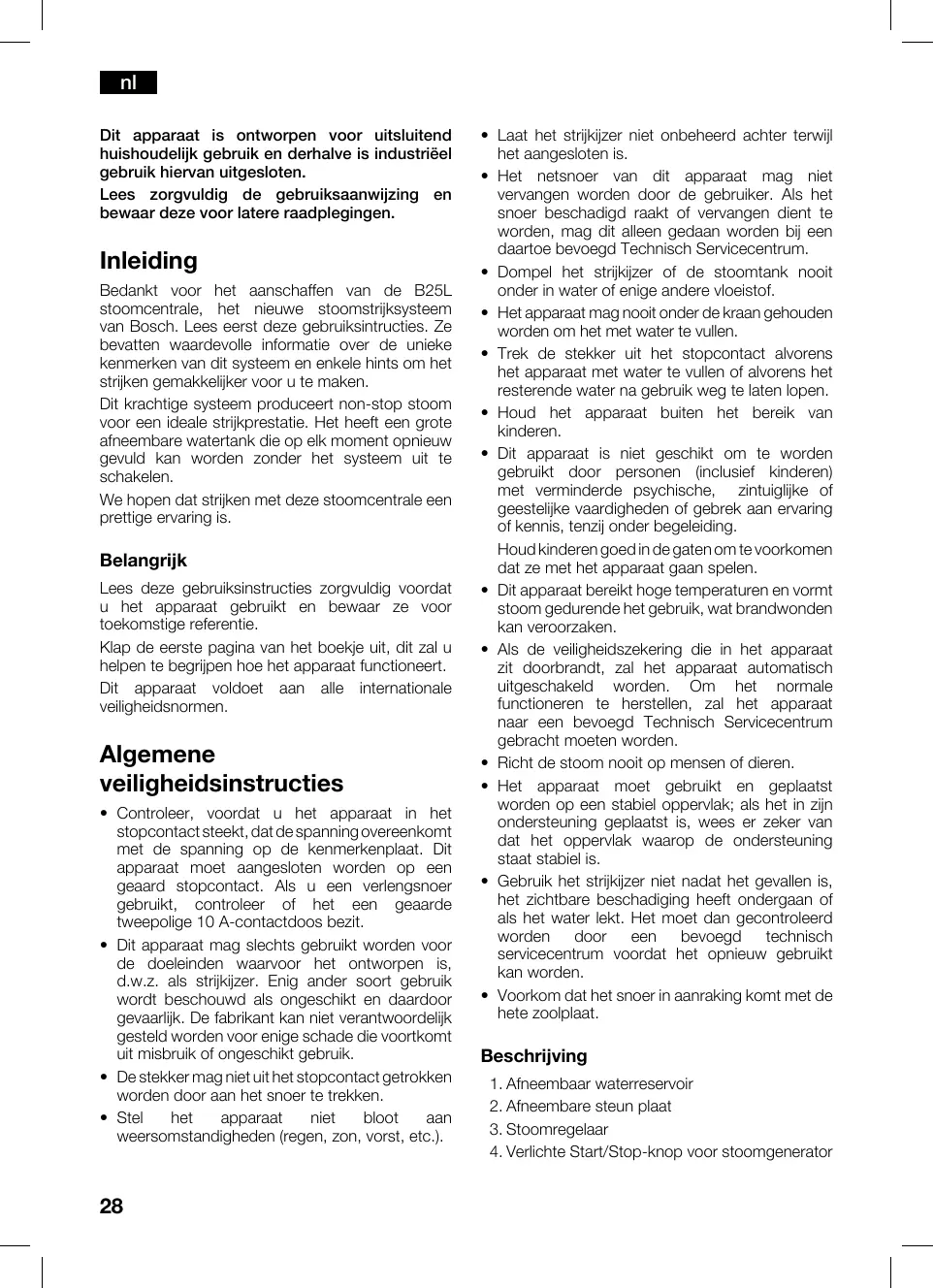

GEBRUIKSAANWIJZING TDA2320 BOSCH

Dit apparaat is ontworpen voor uitsluitend huishoudelijk gebruik en derhalve is industrieel gebruik hiervan uitgesloten.

Lees zorgvuldig de gebruiksaanwijzing en bewaar deze voor latere raadpleging.

Inleiding

Bedankt voor het aanschaffen van de B25L stoomcentrale, het nieuwe stoomstrijksysteem van Bosch. Lees eerst deze gebruiksaanwijzing. Deze bevat waardevolle informatie over de unieke kenmerken van dit systeem en enkele tips om het strijken gemakkelijker voor u te maken.

Dit krachtige systeem produceert continu stoom voor een ideale strijkprestatie. Het heeft een grote afneembare watertank die op elk moment opnieuw gevuld kan worden zonder het systeem uit te schakelen.

We hopen dat strijken met deze stoomcentrale een prettige ervaring is.

Belangrijk

Lees deze gebruiksaanwijzing zorgvuldig voordat u het apparaat gebruikt en bewaar deze voor toekomstige referentie.

Klap de eerste pagina van het boekje uit; dit zal u helpen te begrijpen hoe het apparaat functioneert.

Dit apparaat voldoet aan alle internationale veiligheidsnormen.

Algemene

veiligheidsinstructies

• Controleer, voordat u het apparaat in het stopcontact steekt, dat de spanning overeenkomt met de spanning op het typeplaatje. Dit apparaat moet aangesloten worden op een geaard stopcontact. Als u een verlengsnoer gebruikt, controleer dan of het een geaarde tweepolige 10 A-contactdoos heeft.
• Dit apparaat mag slechts gebruikt worden voor de doeleinden waarvoor het ontworpen is, d.w.z. als strijkijzer. Enig ander soort gebruik wordt beschouwd als ongeschikt en daardoor gevaarlijk. De fabrikant kan niet verantwoordelijk gesteld worden voor enige schade die voortkomt uit misbruik of ongeschikt gebruik.
• De stekker mag niet uit het stopcontact getrokken worden door aan het snoer te trekken.
• Stel het apparaat niet bloot aan weersomstandigheden (regen, zon, vorst, etc.).
• Laat het strijkijzer niet onbeheerd achter terwijl het aangesloten is.
• Het netsnoer van dit apparaat mag niet door de gebruiker worden vervangen. Als het snoer beschadigd raakt of vervangen dient te worden, mag dit alleen gedaan worden bij een daartoe bevoegd Technisch Servicecentrum.
• Dompel het strijkijzer of de stoomtank nooit onder in water of enige andere vloeistof.
• Het apparaat mag nooit onder de kraan gehouden worden om het met water te vullen.
• Trek de stekker UIT het stopcontact alvorens het apparaat met water te vullen of alvorens het resterende water na gebruik weg te laten lopen.
• Houd het apparaat buiten het bereik van kinderen.
• Dit apparaat is niet geschikt om te worden gebruikt door personen (inclusief kinderen) met verminderde psychische, zintuiglijke of geestelijke vaardigheden of gebrek aan ervaring of kennis, tenzij onder begeleiding.

Houd kinderen goed in de gaten om te voorkomen dat ze met het apparaat gaan spelen.

• Dit apparaat bereikt hoge temperaturen en vormt stoom gedurende het gebruik, wat brandwonden kan veroorzaken.
• Als de veiligheidszekering die in het apparaat zit doorbrandt, zal het apparaat automatisch uitgeschakeld worden. Om het normale functioneren te herstellen, zal het apparaat naar een bevoegd Technisch Servicecentrum gebracht moeten worden.
• Richt de stoom nooit op mensen of dieren.
• Het apparaat moet gebruikt en geplaatst worden op een stabiel oppervlak; als het in zijn ondersteuning geplaatst is, wees er zeker van dat het oppervlak waarop de ondersteuning staat stabiel is.
• Gebruik het strijkijzer niet nadat het gevallen is, zichtbare beschadiging heeft opgelopen of als het water lekt. Het moet dan gecontroleerd worden door een bevoegd technisch servicecentrum voordat het opnieuw gebruikt kan worden.
• Voorkom dat het snoer in aanraking komt met de hete zoolplaat.

Beschrijving

1. Afneembaar waterreservoir
2. Afneembare steun
3. Stoomregelaar
4. Verlichte Start/Stop-knop voor stoomgenerator
5. Stoomspuitaansluiting
6. Verlichte On/Off-knop netvoeding
7. Controlelampje "Stoom gereed"
8. Controlelampje "Geen water"
9. Behuizing met interne stoomgenerator
10. Stekker
11. Netsnoer met opbergfakiliteit
12. Snoeroprolklem
13. Temperatuurknop
14. Stoomknop
15. Vrijmakingsknop stoom
16. Voetplaat
17. Stoomspuit
18. Stroomknop
19. Stoomconcentrator
20. Borstelverlengstuk
21. Verstrooierverlengstuk
22. Doos voor toebehoren
23. Beschermkap
24. Gleufpositie voor verbinding

Voorbereidingen (A)

1. Verwijder alle labels of beschermingslaag van de voetplaat.
2. Plaats het apparaat horizontaal op een solide, stabiel oppervlak. U kunt de steunplaat van het apparaat afhalen en het strijkijzer erop plaatsen op nog een solide, stabiel, horizontaal oppervlak.
3. Demonteer de afneembare watertank en vul hem, ervoor oppassend het maximum niveau niet te overschrijden.
4. Monteer de watertank opnieuw op de stoomtank.
5. Ontrol het netsnoer volledig en steek de stekker in een geaard stopcontact.
6. Zet de Start/Stop-knop van de stoomgenerator (4) en de netspanning On/Off (6) in de On/Start-positie.
7. Het groene indicatorlampje «stoom gereed» (7) zal na ongeveer 5 minuten oplichten, daarmee aangevend dat het apparaat klaar is voor gebruik.
8. Dit apparaat heeft een ingebouwde waterniveausensor. De rode indicator «watertank bijvullen» (8) zal oplichten als de watertank leeg is.

Belangrijk:

• Er kan water uit de kraan gebruikt worden.

Om de optimale stoomfunctie te behouden kunt u

leidingwater mengen met een gelijke hoeveelheid gedestilleerd water. Als het kraanwater in uw woongebied erg hard is, meng het leidingwater dan met gedestilleerd water in een verhouding van 1:2.

U kunt zich laten informeren over de hardheid van het water bij uw lokale wateroverheid.

• De watertank kan op elk ogenblik gevuld worden terwijl u het apparaat gebruikt.
• Om beschadiging en/of contaminatie van de watertank te vermijden, doe geen parfum, azijn, stijfsel, ontkalkingsmiddelen, additieven of enig ander chemisch product in de watertank.
• De steunplaat (2) kan in de speciaal daarvoor ontworpen holte geplaatst worden op het apparaat of op een geschikte plek langs het strijkgedeelte. Laat het strijkijzer nooit rusten op het apparaat zonder de steunplaat!
• Tijdens het voor de eerste keer gebruiken, kan het ijzer bepaalde dampen en geuren produceren, tezamen met witte deeltjes op de zoolplaat, wat normaal is en na een paar minuten zal stoppen.
• Terwijl de stoomvrijmakingsknop ingedrukt gehouden wordt, kan de watertank een pompgeluid produceren, wat normaal is, aangevend dat er water naar de stoomtank wordt gepompt.

De temperatuur instellen

1. Controleer het strijkinstructielabel op het kledingstuk om de correcte strijktemperatuur te bepalen.
2. Selecteer de temperatuur (13):

Synthetische stof Zijde-Wol «Katoen-Linnen

1. Het indicatorlampje (14) blijft branden terwijl het strijkijzer opwarmt en gaat uit zodra het strijkijzer de geselecteerde temperatuur heeft bereikt.

Tips:

• Sorteer uw kledingstukken op basis van hun schoonmaaksymboollabels, altijd beginnend met kleding die gestreken moet worden op de laagste temperaturen.
• Als u er niet zeker van bent van welke stof het kledingstuk gemaakt is, begin dan te strijken met een lage temperatuur en kies de correcte temperatuur door een klein gedeelte te strijken dat gewoonlijk onzichtbaar is als het gedragen wordt.

Strijken met stoom (B)

1. Controleer of er genoeg water in de watertank zit.
2. Zet de temperatuurschakelaar op de stoomstand, tussen «●» en «max». 3. Zet de stoom op de gewenste hoeveelheid, gebruik makend van de variabele stoomcontrolknop (3)
3. Druk op de stoomknop om stoom te produceren (15)

Belangrijk:

• De stoomslang kan heet worden als u langere tijd strijkt, dit is normaal.

Strijken zonder stoom

1. Begin met strijken zonder op de stoomknop te drukken (15)

Verticale stoom (C)

1. Zet de temperatuurknop op positie «●●» of «max» 2. U kunt gordijnen en hangende kledingstukken (jacks, pakken, jassen...) strijken door het strijkijzer verticaal te houden en op de stoomknop te drukken (15)

Stoomspuit ter verwijdering van vlekken

Preparatie:

(Alleen voor Mod. TDS2540, TDS2545)

Controleer of het apparaat niet aangesloten is op de

netspanning. Verwijder de verbindingsplug voor het strijkijzer (5) als die is aangesloten. Til vervolgens de bedekking (23) op en sluit de verbindingsplug voor de stoomspuit aan in de correcte positie - met spleet (22) aan de linkerkant -

Volg daarna dezelfde stappen als bij het strijken, de indicatorlampjes en schakelaars werken op precies dezelfde wijze.

Belangrijk:

Als de spuit in gebruik is en er wordt op de Stoomknop (18) gedrukt, kunnen er enige waterdruppels verschijnen, maar dat is normaal.

Let op

• Gebruik de stoomspuit in intervallen van max. 10 seconden per keer.
• Richt de eerste stoomstralen op een doekje, opdat mogelijke watercondensatieresten vanuit het stoomkanaal eerst geëlimineerd worden.
• Richt de stoomstraal nooit op door mensen of dieren gedragen kledingstukken.
• Gebruik de borsteextensie niet voor delicate stoffen als zijde of kasjmier.

Verfrissen van stoffen

Door de kledingstukken te verfrissen met de stoomlans kunnen vouwen en kreukels worden verminderd, hoewel dat geen alternatief is voor het strijken met het strijkijzer.

Voor betere resultaten kunt u de kleding die u wilt verfrissen het beste op kleerhangers hangen.

Dankzij de diffusor (21) kan de stoom oppervlakkige kreukels verminderen.

Steek het accessoire helemaal in de concentrator (19). Druk op de stoomknop (18) zodat er stoom vrijkomt en richt de stoom op de te verfrissen stof. Houd een afstand van tenminste 10 cm aan, om te voorkomen dat de stof te vochtig wordt.

Stofvlekken verwijderen.

De stoomspuit kan helpen bij het verwijderen van afwasbare, verse vlekken.

De concentrator (19) en borstelextensie (20) vormen een geconcentreerde stoomstraal die het mogelijk maakt bepaalde types stofvlekken te verwijderen.

• Als de vlek zich nieuw is, moet het kledingstuk gewassen worden in een wasmachine of met de hand, volgens het verzorgingslabel van het kledingstuk.
• In geval van hardnekkige of onafwasbare vlekken, breng het kledingstuk naar een speciaal reinigingscentrum of stomerij.

Gebruik de concentrator (19) om de stoomstraal op de vlek te richten, in de richting van de buitenkant van het kledingstuk, met een spons eronder om het vuil op te vangen. De borstelextensie (20) kan ook op milde wijze gebruikt worden om het reinigingsresultaat te ondersteunen.

«Calc'n clean» (E)

De boiler reinigen

Om de levensduur van uw stoomgenerator te verlengen en het opbouwen van kalkaanslag te vermijden, is het van belang dat u de boiler na elke 10 keer gebruiken uitspoelt. Als uw water hard is, verhoog dan de frequentie.

10 keer gebruiken uitspoelt. Als uw water hard is, verhoog dan de frequentie.

Maak voor het uitspoelen geen gebruik van middelen om de boiler van aanslag te ontdoen, want deze zouden de kuur beschadigen.

1. Controleer of het apparaat koud is en niet aangesloten is geweest voor meer dan 2 jaar, en dat de afneembare watertank (1) leeg is. 2. Zet uw apparaat op de rand van uw keukengootsteen.
2. Maak de afvoerstop van de boiler onderaan het apparaat los met behulp van een munt.
3. Terwijl u uw stoomgenerator ondersteboven houdt, vult u de boiler (in het onderstel) met behulp van een kan met 1/4 liter water.
4. Schud het onderstel even en leeg het vervolgens boven een gootsteen of emmer.

Om het beste resultaat te verkrijgen, bevelen wij aan dat deze handeling tweemaal wordt uitgevoerd.

1. Belangrijk: voordat u de boiler opnieuw sluit, controleer of er geen water in is achtergebleven.
2. Bevestig de afvoerstop van de boiler opnieuw en maak hem vast met een munt.

Reiniging & Onderhoud

1. Na het strijken, trek de stekker uit het stopcontact en laat de voetplaat afkoelen alvorens te reinigen.
2. Veeg de behuizing, de hendel en het strijkijzerframe schoon met een vochtige doek.
3. Als de zoolplaat bevlekt is met vuil of kalkafzetting, maak het schoon met een vochtige doek.
4. Gebruik nooit schuur- of oplosmiddelen.

Het apparaat bewaren (D)

1. Laat het ijzer eerst altijd afkoelen voordat u het apparaat bewaart.
2. Zet de schakelaars voor netspanning en stoomboiler in de Off/Stop-positie en haal de stekker uit het stopcontact.
3. Plaats het strijkijzer op de steunplaat, staand op de zoolplaat.
4. Leeg de watertank en rol het netsnoer op op de oprolfaciliteit. Berg de stoomslang op op de strijkijzerhendel, gebruik makend van de daarvoor bestemde snoeroprolklem (12). Wind de snoeren niet te strak.

Foutopsporing

Probleem	Mogelijk oorzaken	Oplossing
De stoorm generator doet het Niet.	Er is een aansluitingsprobleem. De stoomtank is Niet ingeschakeld.	Controller het netsnoper, de plug, en het stopcontact. Zet de knappen van de stoomboiler (4) en de netspanning (6) in de «Start/On» positie.
Het ijzer worden nicht warm.	De On/Off-knop staat op «Off」. De temperatuurcontrolknop staat op «min」.	Zet de On/Off-knop (6) op «On」. Zet de temperatuurcontrolknop (13) in de gewenste positie.
Het ijzer begint te roken nadat het aan is gedaan.	Bij eerste maal gebruiken: Bepaalde componenten op het apparaat werdenlicht ingevet in de fabriek en+kennen een beetje rook voortbrengen bij het initieel opwarmen. Bij later gebruik: de zoolplaat is wellicht vies.	Dit is absoluten normal en za na eenijdje stoppen. Reinig de zoolplaat volgens de reinigingsinstrukties in deze handleiding.
Er stroomt water door de gaten van de voetplaat.	• De stoormunctie worden gebruikt voordat de waaroor geleeigende temperatuur is bereikt. • Het water condenseert in de pijpen onward er voor de eerste koer storm worden gebruikt of onward latj geen storm is gebruikt.	• Reduceer de stoomstroom als bij lage temperaturen gestreken worden (Variabile Stoomcontrole knop (3)). • Richt het ijzer buiten het strijkgebied en druk op de stoomvrijmakingsknop (15) tot er stoom geproduerd worden.
Er komt vuil vanaf de zooplaat of de zooplaat zelf is vies.	• Er is sprake van kalk- of mineraalaanslag in de stoomtank. • Er zijn chemische Produkten of additieven gebruikt.	• Gebruik water uit de kraan, 50 % vermengd met gedistilleerd of gedemineraliseerd water. • Reinig de voetplaat met een vochtige doeck. • Voeg nooit Produkten toe aan het boilerwater.
Het ijzer produeel geen stomm.	• De boiler is Niet ingeschakeld of de watertank is leeg. • De watertank is Niet correct op de stoomtank gemonteerd. • De stoomregulator is op de minimale positie ingesteld.	• Zet de schakelaar (4) «Start» op en/of vul de watertank. • Monteer de watertank correct op de stoomtank (u hoog een klik). • Verhoog de stoomstroom door aan de stoomknop (3) te draaien.
Het gestreken kledingstuk worden donker en/of plakt aan de voetplaat.	• De geselecteerde temperatuur is te hoog en-height het kledingstuk beschadigd.	• Selecteer een geschikte temperatuur voor het materiaal dat gestreken worden en kaak de voetplaat schoon met een vochtige doeck
De voetplaat worden bruin.	• Dit is een normal gevolg van gebruik.	• Maak de voetplaat regelmatif school met een vochtige doeck.
Het apparaat.Maakt een pompgeluid.	• Er wordt water in de stoomtank gesprompt. • Het geluid stopt nicht.	• Dit is normal. • Als het geluid Niet stopt, gebruik de stoomgenerator dan Niet en neem contact op met een bevoegt technisch servicecentrum.
Verlies van stoomdrukijdens het strijken	De stoomuitlaatknop worden ingedrukt gedurende langearend	Druk op de knop voor stomm (15) met intervallen. Dit verzabetert het strijkresultaat, aangezien het weefsel better drooget en zachter blijft
Er lekt water uit de boiler	De stop aan de onderkant van het apparaat is los.	Draai de stop van de boiler aan met een muntstuk.

Garantievoorwaarden

Voor dit apparaat gelden de garantievoorwaarden die worden uitgegeven door de vertegenwoordiging van ons bedrijf in het land van aankoop. De leverancier bij wie u het apparaat hebt gekocht geeft u hierover graag meer informatie. Om aanspraak te maken op de garantie hebt u altijd uw aankoopbewijs nodig.

Wijzigingen voorbehouden.

Advies met betrekking tot weggooien

Onze goederen worden afgeleverd in geoptimaliseerde verpakking. Dit betekent in principe dat niet-verontreinigende materialen worden gebruikt die overgedragen worden aan de lokale vuilnisophaaldienst als secundaire grondstoffen. Uw plaatselijk gemeentebestuur kan u informatie verschaffen over hoe men zich het beste kan ontdoen van verouderde apparaten.

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

BSH Huishoud-elektro B.V.

Keienbergweg 97

1101 GG Amsterdam Zuidoost

Storingsmelding:

Tel.: [phone]

Fax: [phone]

Onderdelenverkoop:

Tel.: [phone]

Fax: [phone]

mailto:[e-mail]

www.boschservicedienst.nl
