HLQVC8ATK - Lave-linge HOTPOINT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	HOTPOINT
Modèle	HLQVC8ATK
Catégorie	Hotte aspirante / filtrante
Hauteur (cm)	69 - 104
Largeur (cm)	59,5
Profondeur (cm)	15
Diamètre de tube d'évacuation (cm)	15 / 12,5 / 12
Nombre de vitesses	Multi-vitesses avec temporisation
Éclairage	LED
Commande	Panneau de contrôle tactile
Filtre anti-graisse	Métallique lavable au lave-vaisselle
Filtre à charbon	Remplacement tous les 4 mois (optionnel)
Indicateur de saturation des filtres	Oui
Minuterie	Oui (5 minutes)
Fonction de sécurité	Capteur de température, arrêt automatique
Alimentation	Secteur (tension selon plaque signalétique)
Version d'utilisation	Aspirante ou filtrante (kit charbon actif requis)
Distance minimale de sécurité	55 cm (cuisinière électrique) / 70 cm (gaz ou mixte)
Matériau du filtre anti-graisse	Métal
Normes de conformité	EN/IEC 60335, EN/IEC 61591, EN 55014
Entretien recommandé	Nettoyage mensuel des filtres et surfaces

FOIRE AUX QUESTIONS - HLQVC8ATK HOTPOINT

Quelle est la hauteur minimale d'installation au-dessus de la cuisinière ?

La distance minimale entre la surface de cuisson et la partie la plus basse de la hotte est de 55 cm pour une cuisinière électrique et de 70 cm pour une cuisinière à gaz ou mixte. Respectez impérativement ces distances pour des raisons de sécurité.

Comment nettoyer le filtre anti-graisse ?

Le filtre anti-graisse métallique doit être nettoyé une fois par mois (ou lorsque l'indicateur de saturation s'allume). Utilisez des détergents non agressifs, à la main ou au lave-vaisselle à basse température et cycle rapide. Attention : le lavage au lave-vaisselle peut provoquer une décoloration, mais n'altère pas les performances.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 4 mois maximum, ou lorsque l'indicateur de saturation s'active. Il ne peut ni être nettoyé ni régénéré. Ce filtre est nécessaire uniquement en version filtrante.

Comment réinitialiser l'indicateur de saturation des filtres ?

Après avoir nettoyé ou remplacé les filtres, appuyez sur le bouton 3 (minuterie) et maintenez-le enfoncé jusqu'à ce que l'indicateur s'éteigne. Cela réinitialise le signal de saturation.

La hotte s'éteint toute seule pendant son fonctionnement, que faire ?

Vérifiez d'abord qu'il n'y a pas de coupure de courant. Si le disjoncteur omnipolaire ne s'est pas déclenché, débranchez la hotte pendant 5 secondes puis rebranchez-la. Si le problème persiste, contactez le service d'assistance.

Comment utiliser la minuterie ?

Appuyez sur le bouton 3 pour activer la minuterie. La hotte s'arrêtera automatiquement après 5 minutes. Ce bouton sert également à réinitialiser l'indicateur de saturation des filtres.

Pourquoi la hotte a-t-elle un faible rendement ?

Vérifiez que la vitesse sélectionnée est adaptée à la quantité de fumée/vapeur. Assurez-vous que la cuisine est suffisamment aérée. Si la hotte est en version filtrante, le filtre à charbon peut être saturé. Nettoyez ou remplacez les filtres si nécessaire.

Comment passer de la version aspirante à la version filtrante ?

Pour utiliser la hotte en version filtrante, vous devez installer le kit accessoires comprenant un filtre à charbon actif. Retirez le filtre anti-graisse, installez le filtre à charbon en le tournant dans le sens horaire, puis activez la fonction correspondante (voir procédure dans la notice). Le tuyau d'évacuation n'est pas nécessaire.

Comment remplacer les lampes LED ?

Les lampes sont des LED non remplaçables par l'utilisateur. En cas de défaillance, contactez un centre service agréé pour obtenir des pièces de rechange adaptées. Débranchez toujours l'appareil avant toute intervention.

Que faire si la hotte ne fonctionne pas du tout ?

Vérifiez l'alimentation électrique (prise, disjoncteur). Assurez-vous qu'une vitesse a bien été sélectionnée. Si la hotte reste inopérante, débranchez-la 5 secondes puis rebranchez-la. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI HLQVC8ATK HOTPOINT

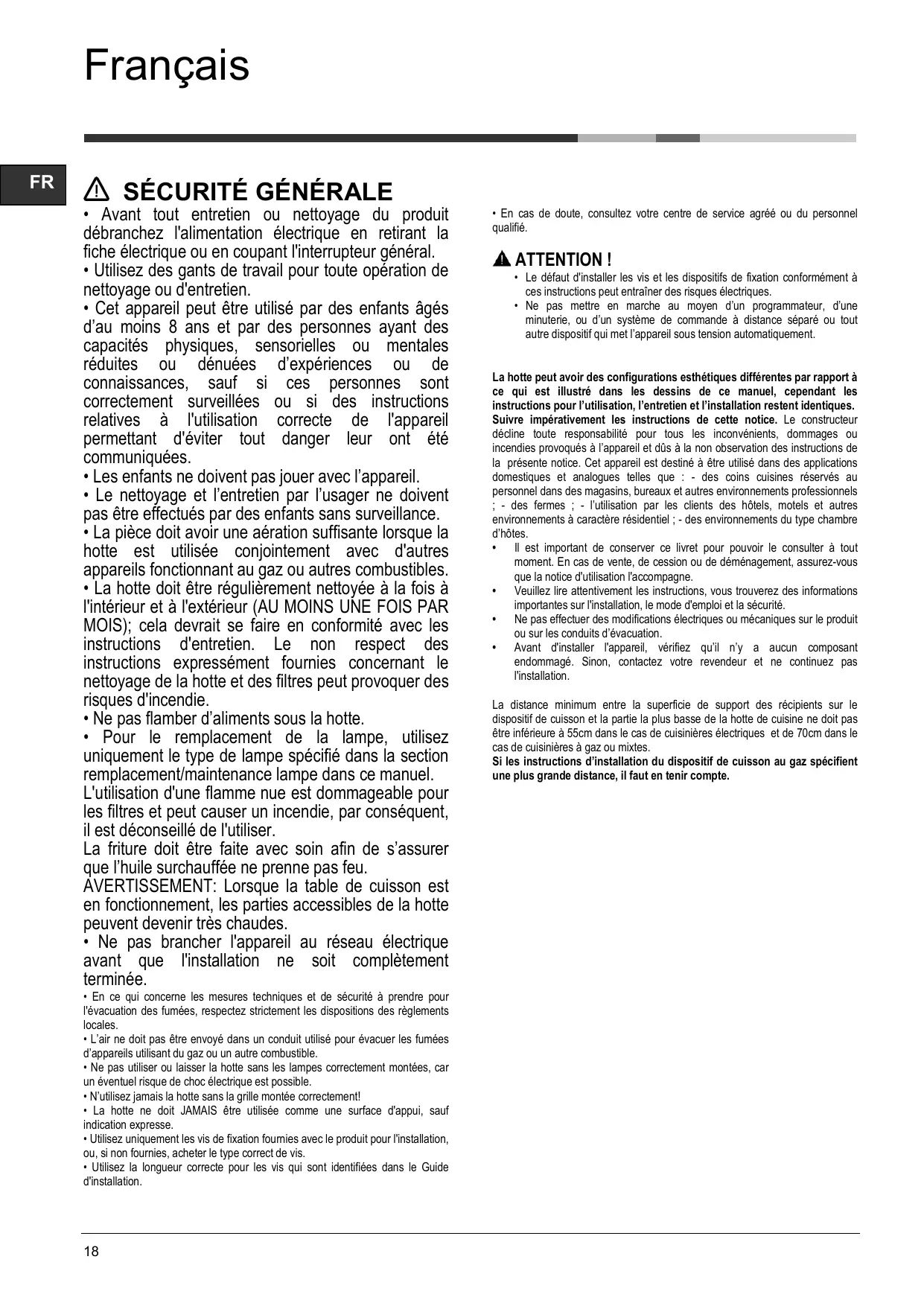

• Avant tout entretien ou nettoyage du produit, débranchez l'alimentation électrique en retirant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usager ne doit pas être effectué par des enfants sans surveillance.
• La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles.
• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS) ; cela devrait se faire en conformité avec les instructions d'entretien. Le non-respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.
• Ne pas flamber d'aliments sous la hotte.
• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifié dans la section remplacement/maintenance lampe dans ce manuel. L'utilisation d'une flamme est dommageable pour les filtres et peut causer un incendie ; par conséquent, il est déconseillé de l'utiliser. La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu. AVERTISSEMENT : lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.
• Ne pas brancher l'appareil au réseau électrique avant que l'installation ne soit complètement terminée.
• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locaux.
• L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.
• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque de choc électrique est possible.
• N'utilisez jamais la hotte sans la grille montée correctement !
• La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si elles ne sont pas fournies, achetez le type de vis correct.
• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

ATTENTION !

• Le fait de ne pas installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
• Ne pas mettre en marche au moyen d'un programmateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques. Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels ; - des fermes ; - l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ; - des environnements du type chambre d'hôtes.

Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous que la notice d'utilisation l'accompagne. - Veuillez lire attentivement les instructions, vous trouverez des informations importantes sur l'installation, le mode d'emploi et la sécurité. - Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation. - Avant d'installer l'appareil, vérifiez qu'il n'y a aucun composant endommagé. Sinon, contactez votre revendeur et ne continuez pas l'installation.

La distance minimale entre la surface de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 55 cm dans le cas de cuisinières électriques et de 70 cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

BRANCHEMENT ÉLECTRIQUE

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux réglementations de montage.

ATTENTION !

Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.

Changement du câble d'alimentation

La hotte est pourvue d'un câble d'alimentation spécial ; en cas de détérioration du câble, en demander un neuf au service d'assistance technique.

ÉVACUATION DE L'AIR

(pour les versions aspirantes)

Relier la hotte aux tubes et conduits d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et de conduits d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

Utiliser un tuyau de la longueur strictement nécessaire. ! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude : 90°). Éviter les variations excessives de section du tuyau. ! La société décline toute responsabilité si ces normes ne sont pas respectées.

FILTRANTE OU ASPIRANTE ?

! Votre hotte est prête à être utilisée en version aspirante.

Pour utiliser la hotte en version filtrante, il faut installer le KIT ACCESSOIRES prévu.

Vérifier dans les premières pages de ce manuel si le KIT ACCESSOIRES est déjà fourni ou s'il faut l'acheter à part.

Remarque : Si fourni dans le kit, dans certains cas, le système de filtration supplémentaire à base de charbon actif pourrait déjà être installé dans la hotte.

Les informations pour la transformation de la hotte de version aspirante à version filtrante sont déjà contenues dans ce manuel.

Version aspirante

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

ATTENTION !

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

ATTENTION !

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Version filtrante

L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.

Pour utiliser la hotte dans cette version, vous devez installer un système de filtrage supplémentaire basé sur charbon actif.

COMMANDES

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

1 2

2

b c d e

5

3

4

1. Touche d'arrêt/de réduction de vitesse (puissance) d'aspiration
2. Touche de mise en marche/d'augmentation de vitesse (puissance) d'aspiration

Remarque : La vitesse d'aspiration (puissance) maximale est temporisée et dure 5 minutes (l'indicateur c clignote) ; la vitesse d'aspiration (puissance) 2 est ensuite rétablie.

1. Bouton de minuterie d'activation/de désactivation : retarde de 5 minutes la désactivation de la vitesse d'aspiration (puissance) sélectionnée. Remarque : ce bouton est également utilisé pour la fonction de réinitialisation du signal de saturation du filtre.
2. Commande Marche/Arrêt (ON/OFF) éclairage
3. Afficheur, indique :

a. La vitesse d'aspiration (puissance) : l'indicateur tourne en fonction de la vitesse d'aspiration (puissance) sélectionnée. Fonctionnement de sécurité : l'indicateur clignote. b. Saturation du filtre à graisses : s'active lorsque la maintenance du filtre est requise. c. Minuterie

b. Saturation du filtre à charbon actif : s'active lorsque la maintenance du filtre est requise.

Remarque : cette fonction est normalement désactivée et doit uniquement être activée si la hotte est utilisée en tant que version avec filtre (avec filtre à charbon installé).

Pour ce faire, procédez comme suit :

• Mettez la hotte hors tension.
• Appuyez simultanément sur les boutons 1 et 3 et maintenez-les enfoncés jusqu'à ce que l'indicateur arrête de clignoter (indicateur désactivé) pour s'allumer en continu (indicateur activé).
• Relâchez les boutons.

Pour le désactiver, recommencez la procédure : l'indicateur n'est plus allumé de façon continue (indicateur activé) et clignote (indicateur désactivé).

e. Éclairage

Fonctionnement de sécurité

La hotte est dotée d'un capteur qui active l'appareil en cas de forte augmentation de la température, jusqu'à ce que cette dernière chute fortement.

Réinitialisation du signal de saturation du filtre

Après avoir réalisé la maintenance du filtre, appuyez sur le bouton 3 et maintenez-le enfoncé jusqu'à la désactivation de l'indicateur.

ENTRETIEN

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergents liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'usage de produits abrasifs. NE PAS UTILISER D'ALCOOL !

Panneau d'aspiration périmétral

Nettoyer le panneau d'aspiration périmétral à la même fréquence que le filtre anti-graisses, utiliser un chiffon et un détergent liquide pas trop concentré. Ne jamais utiliser de substances abrasives.

Entretien des filtres anti-graisses

Il retient les particules de graisse issues de la cuisson.

Le filtre doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modèle - indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.

Entretien des filtres au charbon

Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate après un emploi plus ou moins long, selon le type de cuisinière et de régularité du nettoyage du filtre à graisses. En tout cas, il est nécessaire de changer le filtre après, au maximum, quatre mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modèle possédé - indique cette nécessité).

IL NE PEUT PAS être nettoyé ou régénéré.

Filtre au charbon circulaire

En appliquer un par côté en couverture des deux grilles de protection des bras du moteur, ensuite tourner dans le sens des aiguilles d'une montre.

Pour le démontage tourner dans le sens inverse des aiguilles d'une montre.

Remplacement des lampes

Débrancher l'appareil du réseau électrique.

Attention ! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

La hotte est dotée d'un système d'éclairage basé sur la technologie LED.

Les LED garantissent un éclairage optimal, une durée de vie jusqu'à 10 fois supérieure aux ampoules traditionnelles et permettent une économie de 90 % en énergie électrique.

Pour remplacer les lampes, contactez le service après-vente agréé pour les pièces de rechange.

ÉLIMINATION

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil conçu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1 ; EN/IEC 60335-2-31 ; EN/IEC 62233.
• Performances : EN/IEC 61591 ; ISO 5167-1 ; ISO 5167-3 ; ISO 5168 ; EN/IEC 60704-1 ; EN/IEC 60704-2-13 ; EN/IEC 60704-3 ; ISO 3741 ; EN 50564 ; IEC 62301.
• EMC : EN 55014-1 ; CISPR 14-1 ; EN 55014-2 ; CISPR 14-2 ; EN/IEC 61000-3-2 ; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimale pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la ou les vitesses accélérées que dans les cas extrêmes. Remplacer le ou les filtres à charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le ou les filtres à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

ANOMALIES DE FONCTIONNEMENT

En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants :

Si la hotte ne fonctionne pas :

S'assurer : - de l'absence de coupure de courant ; - qu'une vitesse a été sélectionnée.

Si la hotte a un faible rendement :

S'assurer : - que la vitesse du moteur sélectionné est suffisante pour la quantité de fumée et de vapeurs libérées ; - que la cuisine est insuffisamment aérée pour assurer une prise d'air ; - que le filtre à charbon n'est pas usé (hotte en version filtrante). Si la hotte s'éteint durant son fonctionnement normal : S'assurer : - de l'absence de coupure de courant ; - que le dispositif d'interruption omnipolaire ne s'est pas déclenché.

Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.

DONNÉES TECHNIQUES

Modèle	Hauteur (cm)	Largeur (cm)	Profondeur (cm)	Ø de tube d'évacuation (cm)
HHVP 6.4F AL K/1	69 -104	59,5	15	15-12,5-12

Voir la plaque signalétique pour la puissance totale absorbée et la puissance absorbée par l'ampoule d'éclairage.

Éléments non fournis avec la hotte
