Tipo di prodotto	Cappa da cucina
Marca	HOTPOINT
Modello	HLQVC8ATK
Categoria	Cappa aspirante / filtrante
Altezza (cm)	69 - 104
Larghezza (cm)	59,5
Profondità (cm)	15
Diametro tubo di scarico (cm)	15 / 12,5 / 12
Numero di velocità	Multi-velocità con temporizzazione
Illuminazione	LED
Comando	Pannello di controllo touch
Filtro antigrasso	Metallico lavabile in lavastoviglie
Filtro a carbone	Sostituzione ogni 4 mesi (opzionale)
Indicatore di saturazione filtri	Sì
Timer	Sì (5 minuti)
Funzione di sicurezza	Sensore di temperatura, spegnimento automatico
Alimentazione	Rete (tensione secondo targhetta)
Versione d'uso	Aspirante o filtrante (kit carbone attivo richiesto)
Distanza minima di sicurezza	55 cm (piano elettrico) / 70 cm (gas o misto)
Materiale del filtro antigrasso	Metallo
Norme di conformità	EN/IEC 60335, EN/IEC 61591, EN 55014
Manutenzione consigliata	Pulizia mensile dei filtri e delle superfici

Domande frequenti - HLQVC8ATK HOTPOINT

Qual è l'altezza minima di installazione sopra il piano cottura?

La distanza minima tra la superficie di cottura e la parte più bassa della cappa è di 55 cm per un piano elettrico e di 70 cm per un piano a gas o misto. Rispettare assolutamente queste distanze per motivi di sicurezza.

Come pulire il filtro antigrasso?

Il filtro antigrasso metallico deve essere pulito una volta al mese (o quando l'indicatore di saturazione si accende). Utilizzare detergenti non aggressivi, a mano o in lavastoviglie a bassa temperatura e ciclo rapido. Attenzione: il lavaggio in lavastoviglie può causare scolorimento, ma non altera le prestazioni.

Quando è necessario sostituire il filtro a carbone?

Il filtro a carbone deve essere sostituito al massimo ogni 4 mesi, o quando l'indicatore di saturazione si attiva. Non può essere né pulito né rigenerato. Questo filtro è necessario solo in versione filtrante.

Come resettare l'indicatore di saturazione dei filtri?

Dopo aver pulito o sostituito i filtri, premere il pulsante 3 (timer) e tenerlo premuto fino a quando l'indicatore si spegne. Ciò resetta il segnale di saturazione.

La cappa si spegne da sola durante il funzionamento, cosa fare?

Controllare prima che non ci sia un'interruzione di corrente. Se l'interruttore generale non è scattato, scollegare la cappa per 5 secondi e ricollegarla. Se il problema persiste, contattare il servizio di assistenza.

Come utilizzare il timer?

Premere il pulsante 3 per attivare il timer. La cappa si spegnerà automaticamente dopo 5 minuti. Questo pulsante serve anche a resettare l'indicatore di saturazione dei filtri.

Perché la cappa ha un rendimento scarso?

Verificare che la velocità selezionata sia adatta alla quantità di fumo/vapore. Assicurarsi che la cucina sia sufficientemente areata. Se la cappa è in versione filtrante, il filtro a carbone potrebbe essere saturo. Pulire o sostituire i filtri se necessario.

Come passare dalla versione aspirante alla versione filtrante?

Per utilizzare la cappa in versione filtrante, è necessario installare il kit accessori comprendente un filtro a carbone attivo. Rimuovere il filtro antigrasso, installare il filtro a carbone ruotandolo in senso orario, quindi attivare la funzione corrispondente (vedere procedura nel manuale). Il tubo di scarico non è necessario.

Come sostituire le lampade LED?

Le lampade sono LED non sostituibili dall'utente. In caso di guasto, contattare un centro assistenza autorizzato per ottenere ricambi adatti. Scollegare sempre l'apparecchio prima di qualsiasi intervento.

Cosa fare se la cappa non funziona affatto?

Verificare l'alimentazione elettrica (presa, interruttore). Assicurarsi che sia stata selezionata una velocità. Se la cappa rimane inoperativa, scollegarla per 5 secondi e ricollegarla. Se il problema persiste, contattare il servizio post-vendita.

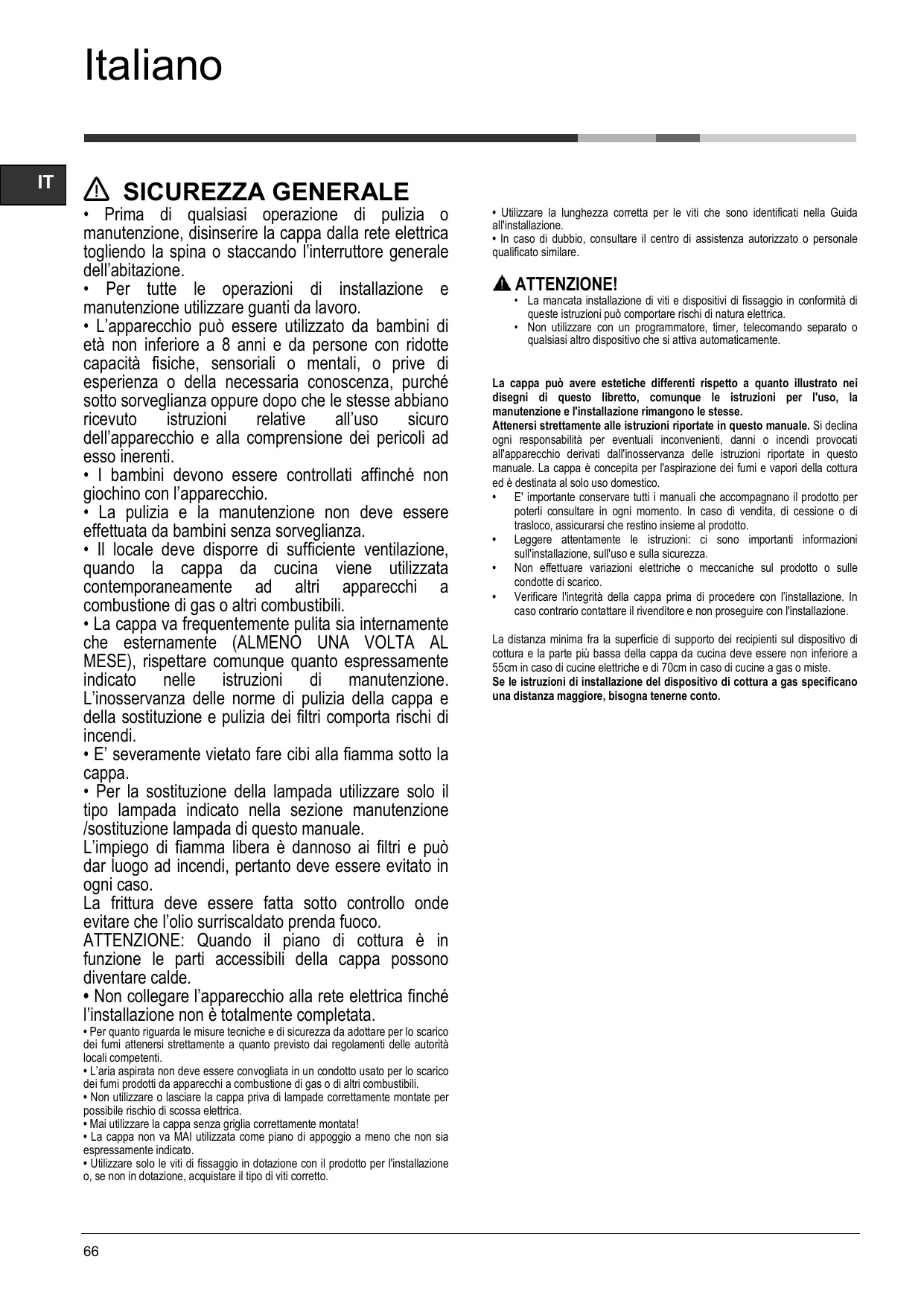

MANUALE UTENTE HLQVC8ATK HOTPOINT

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.
• L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.
• La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettando comunque quanto espressamente indicato nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
• E' severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada utilizzare solo il tipo di lampada indicato nella sezione manutenzione/sostituzione lampada di questo manuale. L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. La frittura deve essere fatta molto controllata onde evitare che l'olio surriscaldato prenda fuoco. ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.
• Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
• Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Mai utilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificate nella Guida all'installazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

• La mancata installazione di viti e dispositivi di fissaggio in conformità con queste istruzioni può comportare rischi di natura elettrica.
• Non utilizzare con un programmatore, timer, telecomando o qualsiasi altro dispositivo che si attiva automaticamente.

La cappa può essere esteticamente differente rispetto a quella illustrata nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

• È importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in qualsiasi momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
• Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
• Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 55 cm in caso di cucine elettriche e di 70 cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta delle caratteristiche situata all'interno della cappa. Se provvista di spina, allacciare la cappa ad una presa conforme alle norme vigenti, posta in zona accessibile dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile dopo l'installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa dalla rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Sostituzione del cavo di alimentazione

La cappa è provvista di un cavo di alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

SCARICO DELL'ARIA

(per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensabile.

! Usare un condotto con il minor numero di curve possibile (angolo massimo della curva: 90°).

Evitare cambiamenti drastici di sezione del condotto.

! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

FILTRANTE O ASPIRANTE?

La sua cappa è pronta per essere utilizzata in versione aspirante.

Per utilizzare la cappa in versione filtrante va installato l'apposito KIT ACCESSORIO.

Verificate nelle prime pagine di questo manuale se il KIT ACCESSORIO è già fornito a corredo o va acquistato a parte.

Nota: Se fornito a corredo, in alcuni casi, il sistema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere già installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono contenute in questo manuale.

Versione aspirante

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE!

Il tubo di evacuazione non è fornito e va acquistato.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

ATTENZIONE!

Se la cappa è provvista di filtro/i a carbone, quello/i deve/devono essere rimosso/i.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

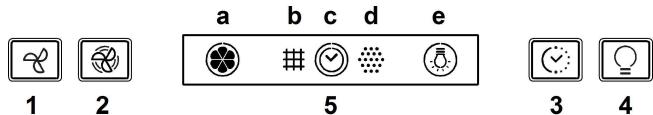

COMANDI

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

1. OFF / Tasto di riduzione della velocità (potenza) di aspirazione
2. ON / Tasto di aumento della velocità (potenza) di aspirazione

Nota: la velocità (potenza) di aspirazione intensiva è temporizzata e dura 5 minuti (la spia lampeggia); dopodiché la cappa torna alla velocità (potenza) di aspirazione 2.

1. Tasto ON/OFF timer: ritarda di 5 minuti la disattivazione della velocità (potenza) di aspirazione selezionata.

Nota: per qualsiasi operazione, utilizzare la funzione "Reset segnalazione saturazione".

1. Tasto ON/OFF luce
2. Display, dove:

a. Velocità (potenza) di aspirazione: l'indicatore ruota in base alla velocità (potenza) di aspirazione selezionata.

Funzione sicurezza: la spia lampeggia.

b. Saturazione del filtro antigrasso: si accende quando è richiesta la manutenzione del filtro.

c. Timer.

d. Saturazione del filtro al carbone attivo: si accende quando è richiesta la manutenzione del filtro.

Nota: questa funzione è di norma disattivata e va attivata solo se la cappa è utilizzata in versione filtrante (con il filtro al carbone montato).

A tale scopo, procedere come segue:

• Spegnere la cappa.
• Premere contemporaneamente i tasti 1 e 3 e tenerli premuti finché la spia non smette di lampeggiare (spia disattivata) e si accende a luce fissa (spia attivata).
• Rilasciare i tasti.

Per disattivarla, ripetere la procedura: la spia passa dalla luce fissa (spia attivata) al lampeggio (spia disattivata).

e. Illuminazione.

Funzione sicurezza

La cappa è dotata di un sensore che, in caso di improvviso aumento della temperatura, attiva l'aspirazione fino a quando la temperatura si abbassa sensibilmente.

Reset della segnalazione di saturazione del filtro

Dopo aver effettuato la manutenzione del filtro, premere il tasto 3 tenendolo premuto finché la spia non si spegne.

MANUTENZIONE

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA! Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Pannello di aspirazione perimetrale

Pulire il pannello di aspirazione perimetrale con la stessa frequenza del filtro antigrasso, usare un panno e un detergente liquido non troppo concentrato. Non utilizzare mai sostanze abrasive.

Manutenzione dei filtri antigrasso

Trattiene le particelle di grasso derivanti dalla cottura.

Deve essere pulito una volta al mese (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso - indica tale necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature e a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi, ma le sue caratteristiche di filtraggio non cambiano assolutamente.

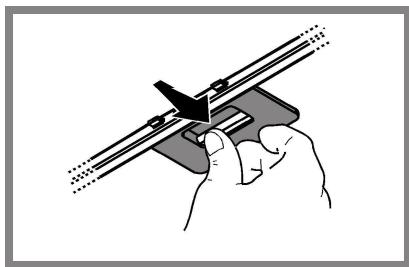

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Manutenzione del filtro al carbone

Trattiene gli odori sgradevoli derivanti dalla cottura.

La saturazione del filtro carbone si verifica più o meno rapidamente a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso - indica tale necessità).

NON può essere lavato o rigenerato

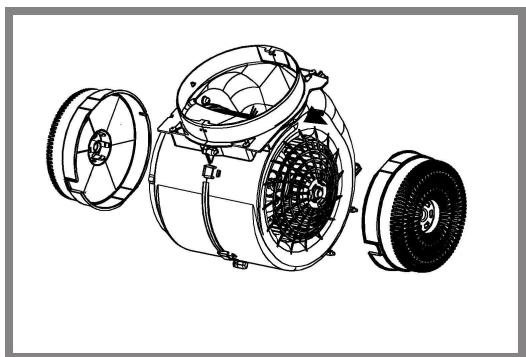

Filtro al carbone circolare

Applicarne uno per lato a copertura di entrambe le griglie di protezione della girante del motore, dopodiché girare in senso orario.

Per lo smontaggio girare in senso antiorario.

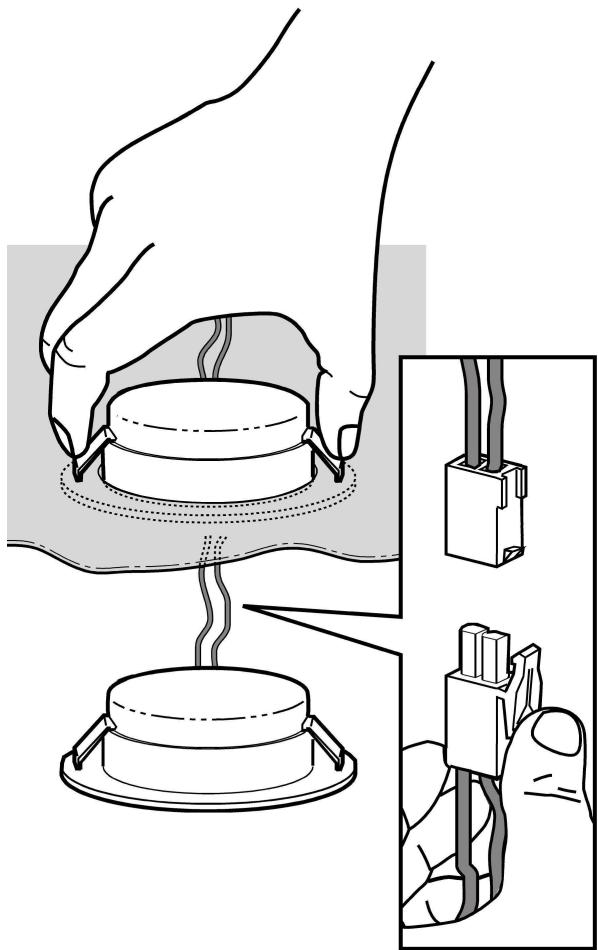

Sostituzione delle lampade

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

La cappa è dotata di un sistema di illuminazione basato sulla Tecnologia LED.

I LED garantiscono una illuminazione ottimale, una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione delle lampade, contattare il centro autorizzato per i ricambi.

SMALTIMENTO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l'impatto ambientale: Quando si inizia a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo la fine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i a carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale.

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controlli:

Se la cappa non funziona:

Verificare che:

• non c'è interruzione di corrente.
• è stata selezionata una velocità.

Se la cappa ha un rendimento scarso:

Verificare che:

• La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
• La cucina è sufficientemente areata per permettere una presa d'aria.
• Il filtro carbone non è consumato (cappa in versione filtrante).

Se la cappa si è spenta nel corso del normale funzionamento:

Verificare che:

• non c'è interruzione di corrente.
• il dispositivo di interruzione omnipolare non è scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolgersi al servizio assistenza, scollegate per almeno 5 secondi l'apparecchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d'assistenza.

DATI TECNICI

Modello	Altezza (cm)	Larghezza (cm)	Profondità (cm)	Ø del tubo di scarico (cm)
HHVP 6.4F AL K/1	69 -104	59,5	15	15-12,5-12

Vedi targhetta caratteristiche per l'assorbimento totale e l'assorbimento della lampada.

Componenti non in dotazione con il prodotto

SICUREZZA GENERALE

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono contenute in questo manuale.

Se la ventola è dotata di filtri al carbone, questi devono essere rimossi.

Versione filtrante
