HLQVC8ATK - Pralni stroj HOTPOINT - Brezplačna navodila za uporabo

Vrsta izdelka	Kuhinjska napa
Znamka	HOTPOINT
Model	HLQVC8ATK
Kategorija	Odsesovalna / filtrirna napa
Višina (cm)	69 - 104
Širina (cm)	59,5
Globina (cm)	15
Premer odvodne cevi (cm)	15 / 12,5 / 12
Število hitrosti	Več hitrosti s časovnikom
Osvetlitev	LED
Upravljanje	Nadzorna plošča na dotik
Filter proti maščobi	Kovinski, pralen v pomivalnem stroju
Ogljeni filter	Zamenjava vsake 4 mesece (neobvezno)
Indikator nasičenosti filtrov	Da
Časovnik	Da (5 minut)
Varnostna funkcija	Temperaturni senzor, samodejni izklop
Napajanje	Omrežje (napetost po tipski ploščici)
Različica uporabe	Odsesovalna ali filtrirna (potreben komplet aktivnega oglja)
Najmanjša varnostna razdalja	55 cm (električni štedilnik) / 70 cm (plinski ali mešani)
Material filtra proti maščobi	Kovina
Standardi skladnosti	EN/IEC 60335, EN/IEC 61591, EN 55014
Priporočeno vzdrževanje	Mesečno čiščenje filtrov in površin

Pogosto zastavljena vprašanja - HLQVC8ATK HOTPOINT

Kakšna je najmanjša namestitvena višina nad štedilnikom?

Najmanjša razdalja med kuhalno površino in najnižjim delom nape je 55 cm za električni štedilnik in 70 cm za plinski ali mešani štedilnik. Te razdalje je treba upoštevati iz varnostnih razlogov.

Kako očistiti filter proti maščobi?

Kovinski filter proti maščobi je treba čistiti enkrat mesečno (ali ko zasveti indikator nasičenosti). Uporabite neagresivna čistila, ročno ali v pomivalnem stroju pri nizki temperaturi in hitrem programu. Pozor: pranje v pomivalnem stroju lahko povzroči razbarvanje, vendar ne vpliva na delovanje.

Kdaj je treba zamenjati ogljeni filter?

Ogljeni filter je treba zamenjati največ vsake 4 mesece ali ko se aktivira indikator nasičenosti. Ne more se ga očistiti ali regenerirati. Ta filter je potreben samo v filtrirni različici.

Kako ponastaviti indikator nasičenosti filtrov?

Po čiščenju ali zamenjavi filtrov pritisnite gumb 3 (časovnik) in ga držite, dokler indikator ne ugasne. To ponastavi signal nasičenosti.

Napa se med delovanjem sama izklopi, kaj storiti?

Najprej preverite, ali ni prišlo do izpada električnega toka. Če se vsesplošni odklopnik ni sprožil, izključite napo iz omrežja za 5 sekund in jo ponovno priključite. Če težava ne izgine, se obrnite na servis.

Kako uporabljati časovnik?

Pritisnite gumb 3 za vklop časovnika. Napa se bo samodejno izklopila po 5 minutah. Ta gumb služi tudi za ponastavitev indikatorja nasičenosti filtrov.

Zakaj ima napa slab učinek?

Preverite, ali je izbrana hitrost primerna za količino dima/par. Poskrbite, da je kuhinja dovolj prezračena. Če je napa v filtrirni različici, je lahko ogljeni filter nasičen. Po potrebi očistite ali zamenjajte filtre.

Kako preklopiti iz odsesovalne v filtrirno različico?

Za uporabo nape v filtrirni različici morate namestiti komplet dodatkov z ogljenim filtrom. Odstranite filter proti maščobi, namestite ogljeni filter tako, da ga zavrtite v smeri urinega kazalca, nato aktivirajte ustrezno funkcijo (glejte postopek v navodilih). Odvodna cev ni potrebna.

Kako zamenjati LED luči?

Luči so LED in jih uporabnik ne more zamenjati. V primeru okvare se obrnite na pooblaščeni servisni center za ustrezne nadomestne dele. Pred kakršnim koli posegom izključite napravo iz omrežja.

Kaj storiti, če napa sploh ne deluje?

Preverite električno napajanje (vtičnica, odklopnik). Prepričajte se, da je izbrana hitrost. Če napa še vedno ne deluje, jo izključite iz omrežja za 5 sekund in ponovno priključite. Če težava ne izgine, se obrnite na servis.

NAVODILA ZA UPORABO HLQVC8ATK HOTPOINT

(za sesalne različice)

Krožni ogleni filter

Namestite ga na vsako stran tako, da pokrijete odprtine zaščitne rešetke motorja, nato pa ga zavrtite v smeri urinega kazalca.

(za sesalne različice)

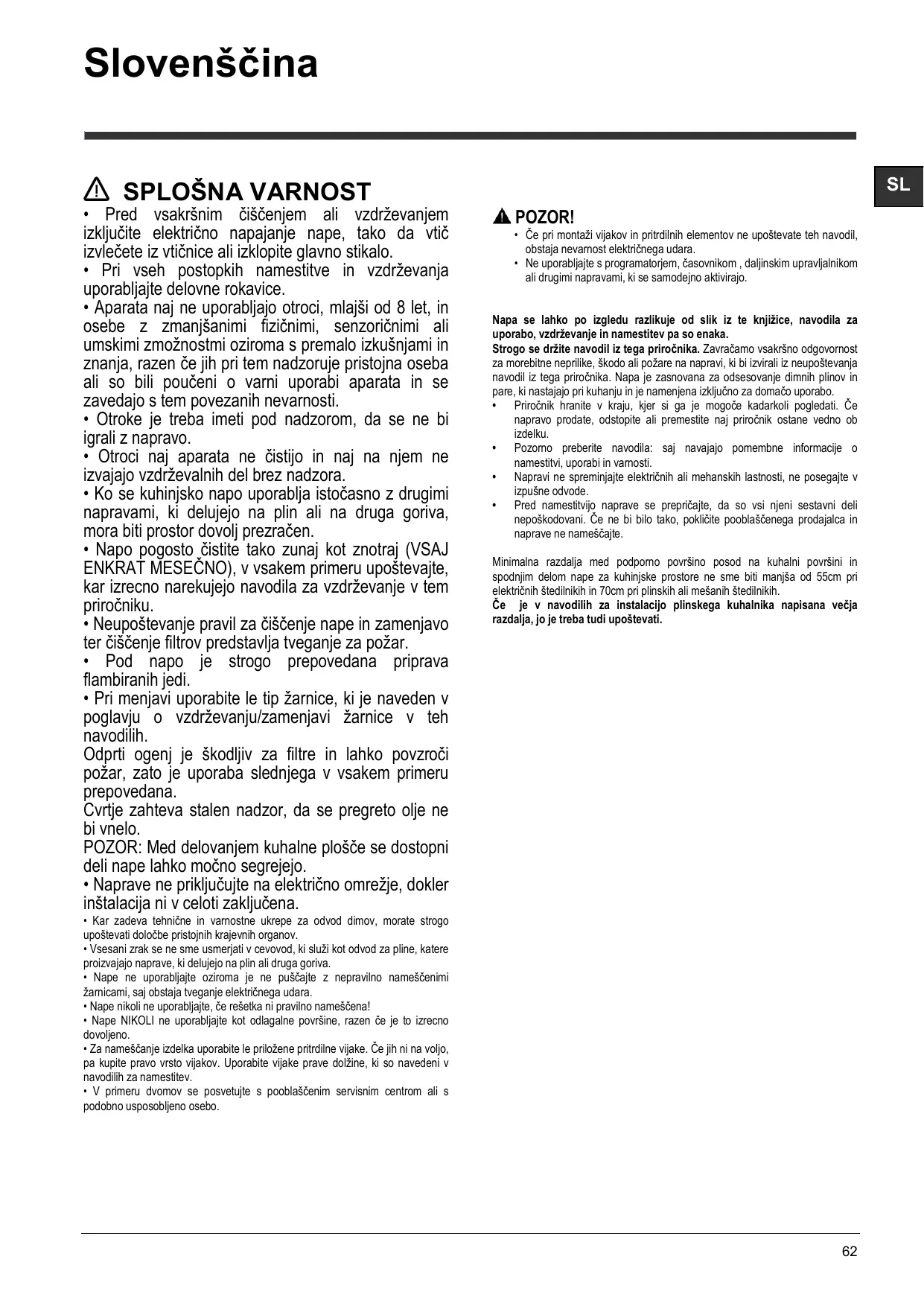

Pred vsakršnim čiščenjem ali vzdrževanjem izključite električno napajanje nape, tako da vtikač izvlečete iz vtičnice ali izklopite glavno stikalo. - Pri vseh postopkih namestitve in vzdrževanja uporabljajte delovne rokavice. - Aparata naj ne uporabljajo otroci, mlajši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi zmožnostmi oziroma s premalo izkušnjami in znanja, razen če jih pri tem nadzoruje pristojna oseba ali so bili poučeni o varni uporabi aparata in se zavedajo s tem povezanih nevarnosti. - Otroke je treba imeti pod nadzorom, da se ne bi igrali z napravo. - Otroci naj aparata ne čistijo in naj na njem ne izvajajo vzdrževalnih del brez nadzora. - Ko se kuhinjska napa uporablja istočasno z drugimi napravami, ki delujejo na plin ali na druga goriva, mora biti prostor dovolj prezračen. - Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO), v vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdrževanje v tem priročniku. - Neupoštevanje pravil za čiščenje nape in zamenjavo ter čiščenje filtrov predstavlja tveganje za požar. - Pod napo je strogo prepovedana priprava flambiranih jedi. - Pri menjavi uporabite le tip žarnice, ki je naveden v poglavju o vzdrževanju/zamenjavi žarnice v teh navodilih. Odprti ogenj je škodljiv za filtre in lahko povzroči požar, zato je uporaba slednjega v vsakem primeru prepovedana. Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo. POZOR: Med delovanjem kuhalne plošče se dostopni deli nape lahko močno segrejejo. - Naprave ne priključujte na električno omrežje, dokler instalacija ni v celoti zaključena. - Kar zadeva tehnične in varnostne ukrepe za odvod dimov, morate strogo upoštevati določbe pristojnih krajevnih organov. - Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva. - Nape ne uporabljajte oziroma je ne puščajte z nepravilno nameščenimi žarnicami, saj obstaja tveganje električnega udara. - Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena! - Nape NIKOLI ne uporabljajte kot odlagalne površine, razen če je to izrecno dovoljeno. - Za nameščanje izdelka uporabite le priložene pritrdilne vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov. Uporabite vijake prave dolžine, ki so navedeni v navodilih za namestitev. - V primeru dvomov se posvetujte s pooblaščenim servisnim centrom ali s podobno usposobljeno osebo.

▲POZOR!

• Če pri montaži vijakov in pritrdilnih elementov ne upoštevate teh navodil, obstaja nevarnost električnega udara.
• Ne uporabljajte s programatorjem, časovnikom, daljinskim upravljalnikom ali drugimi napravami, ki se samodejno aktivirajo.

Napa se lahko po izgledu razlikuje od slik iz te knjižice, navodila za uporabo, vzdrževanje in namestitev pa so enaka.

Strogo se držite navodil iz tega priročnika. Zavračamo vsakršno odgovornost za morebitne neprilike, škodo ali požar na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika. Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju, in je namenjena izključno za domačo uporabo.

• Priročnik hranite na mestu, kjer si ga je mogoče kadarkoli pogledati. Če napravo prodate, odstopite ali premestite, naj priročnik ostane vedno ob izdelku.
• Pozorno preberite navodila: saj navajajo pomembne informacije o namestitvi, uporabi in varnosti.
• Napravi ne spreminjajte električnih ali mehanskih lastnosti, ne posegajte v izpušne odvode. Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli nepoškodovani. Če ne bi bilo tako, pokličite pooblaščenega prodajalca in naprave ne nameščajte.

Minimalna razdalja med podporno površino posod na kuhalni površini in spodnjim delom nape za kuhinjske prostore ne sme biti manjša od 55 cm pri električnih štedilnikih in 70 cm pri plinskih ali mešanih štedilnikih.

Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati.

ELEKTRIČNA POVEZAVA

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtič, slednjega vstavite v vtičnico, ki je skladna z veljavnimi predpisi in se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtiča (neposredna povezava na omrežje) ali se vtič nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda III, skladno s predpisi o instalaciji.

POZOR!

Pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno nameščen.

Zamenjava napajalnega kabla

Napa ima poseben napajalni kabel. V primeru poškodb kabla lahko novega naročite pri servisni službi.

PRAZNIENJE ZRAKA

(za odzračevalne različice)

Povežite napo s cevmi in odprtinami z vodoravnim odtokom enakega premera kot je premer izhoda za zrak (spojna prirobnica).

Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo manjši premer, bo vplivala na zmanjšanje učinkov sesanja in močno povečala hrupnost.

Zato za tako delovanje odklanjamo vsakršno odgovornost.

! Cevovod naj bo dolg toliko, kolikor znaša najmanjša nujna dolžina. ! Cevovod naj ima čim manj krivin (največji kot upogiba: 90°). ! Izogibajte se izrazitim spremembam smeri cevovoda. ! Podjetje zavrača vsakršno odgovornost za posledice, ki bi izvirale iz neupoštevanja določil.

FILTRIRNA ALI ODZRAČEVALNA NAPRAVA?

! Vaša napa je namenjena za uporabo v odzračevalni različici.

Za uporabo nape v obtočni različici je treba vgraditi ustrezno DODATNO OPREMO.

Na začetnih straneh tega priročnika preverite, ali je dodatna oprema že priložena oziroma ali jo je treba kupiti posebej.

Opomba: V primeru, da je oprema priložena, je v nekaterih primerih dodatni filtrirni sistem na osnovi aktivnega oglja lahko že nameščen na napi.

Informacije glede predelave odzračevalne različice nape v obtočno različico so že zajete v tem priročniku.

Odzračevalna različica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na priključno prirobnico.

POZOR!

Odvodna cev ni priložena napi in jo je potrebno kupiti ločeno.

Premer odvodne cevi mora biti enak premeru spojnega obročka.

POZOR!

Če napa ni opremljena z oglenimi filtri, je slednje potrebno odstraniti.

Obtočna različica

Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjene maščobe in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja.

STIKALA

Napa je opremljena s komandno ploščo z nastavitvijo hitrosti izsesavanja in nastavitvijo jakosti svetlobe za osvetljevanje kuhalne plošče.

1 2

2

5

3

4

1. OFF/Tipka za nadzor hitrosti (moči) sesanja
2. ON/Tipka za nadzor hitrosti (moči) sesanja

Opomba: hitrost (moč) močnega sesanja je časovno nastavljena in traja 5 minut (lučka c utripa); po izteku 5 minut se bo napa samodejno preklopila na hitrost (moč) sesanja 2.

1. Tipka Časovne nastavitve ON/OFF: za 5 minut zamakne izklop izbrane hitrosti (moči) sesanja.

Opomba: to tipko uporabljamo tudi za funkcijo »Ponastavitev opozorilnika o zasičenosti filtra«.

1. Tipka ON/OFF za vklop/izklop lučke
2. Zaslon prikazuje:

a. Hitrost (moč) sesanja: indikator se vrti v skladu z izbrano hitrostjo (močjo) sesanja. Varnostna funkcija: opozorilna lučka utripa. b. Zasičenost maščobnega filtra: prižge se, ko je podana zahteva po servisiranju filtra. c. Časovna nastavitev. d. Zasičenost filtra z aktivnim ogljem: prižge se, ko je podana zahteva po servisiranju filtra.

Opomba: ta funkcija je običajno izključena in se vklopi le, če se napa uporablja v obtokovni različici (z vgrajenim oglenim filtrom).

V tem primeru izvedite sledeče korake:

Pritisnite za izklop nape.

• Hkrati pritisnite tipki 1 in 3 ter ju stiskajte, dokler opozorilna lučka ne neha utripati (izklop opozorilne lučke) in se trajno prižge fiksna lučka (vklop opozorilne lučke).
• Sprostite tipki.

Za izklop ponovite postopek: opozorilna lučka preide iz stalno prižganega stanja (vklop opozorilne lučke) v utripanje (izklop opozorilne lučke).

e. Osvetlitev.

Varnostna funkcija

Napa je opremljena s senzorjem, ki v primeru povečanja temperature vklopi sesanje, ki deluje, dokler se temperatura občutno ne zniža.

Ponastavitev opozorilnika o zasičenosti filtra

Po servisnem posegu na filtru pritisnite tipko 3 in jo držite stisnjeno, dokler se opozorilna lučka ne izklopi.

VZDRŽEVANJE

Čiščenje

Za čiščenje uporabljajte IZKLJUČNO vlažno krpo, navlaženo z nevtralnim detergentom. ZA ČIŠČENJE NE UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV. Ne uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE UPORABLJAJTE ALKOHOLA!

Perimetralna sesalna plošča

Perimetralno sesalno ploščo očistite v istih časovnih presledkih kot maščobni filter, pri tem uporabljajte krpo in razredčen nevtralni detergent. Uporaba abrazivnih snovi je prepovedana.

Vzdrževanje maščobnih filtrov

Zadržuje maščobne delce, ki nastajajo pri kuhanju.

Očistiti ga je treba enkrat mesečno (ali takrat, ko sistem, ki zaznava zasičenost filtrov - če je na modelu, ki je v vaši lasti, predviden - opozori na to potrebo), z neagresivnimi detergenti, ročno ali v pomivalnem stroju pri nizki temperaturi s kratkim ciklom.

S pranjem v pomivalnem stroju se maščobni filter lahko razbarva, toda njegove filtrirne značilnosti se nikakor ne spremenijo.

Za demontažo maščobnega filtra povlecite odklopno ročico na vzmet.

Vzdrževanje ogljenega filtra

Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

Filter z aktivnim ogljem se običajno zamaši po bolj ali manj dolgotrajni uporabi, odvisno od tipa kuhinje in pogostosti čiščenja protimaščobnega filtra. Filter je treba zamenjati vsaj vsake štiri mesece (ali kadar je to razvidno iz sistema za ugotavljanje zamašitve filtrov, če je to predvideno na vašem modelu).

Filter ni niti pralen niti obnovljiv.

Krožni ogleni filter

Na vsako stran namestite po en ogleni filter, tako da prekrijeta obe zaščitni rešetki rotorja motorja, nato pa ročaj obrnite v smeri urinega kazalca.

Za demontažo obrnite ročaj v nasprotni smeri urinega kazalca.

Zamenjava žarnic

Izključite električno napajanje naprave.

Pozor! Preden se jih dotaknete, se prepričajte, ali so hladne.

Napa ima sistem osvetlitve, ki temelji na LED tehnologiji.

LED lučke zagotavljajo optimalno osvetlitev in do 10-krat daljšo življenjsko dobo v primerjavi s klasičnimi žarnicami ter 90 % prihranek električne energije.

Za zamenjavo žarnic se obrnite na pooblaščenega serviserja in prodajalca rezervnih delov.

ODLAGANJE

Ta naprava je označena skladno z Evropsko direktivo 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni električni in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme zavreči med komunalne odpadke, temveč odnesti na ustrezno zbirno mesto za recikliranje odpadne električne in elektronske opreme. Napravo zavrzite skladno z lokalnimi predpisi, ki veljajo na področju odlaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

Aparat je bil zasnovan, testiran in izdelan v skladu z:

Varnost: EN/IEC 60335-1: EN/IEC 60335-2-31. EN/IEC 62233. - Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno uporabo, s katero lahko zmanjšate vpliv na okolje: Napo prižgite na minimalno hitrost ON ob začetku kuhanja, in jo pustite, naj deluje tudi nekaj minut po koncu kuhanja. Hitrost povečajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite le v izjemnih situacijah. Ogleni(e) filter(re) po potrebi zamenjate, ter tako ohranite učinkovitost pri odpravljanju neprijetnih vonjav. Maščobni(e) filter(re) očistite po potrebi, ter tako ohranite njegovo (njihovo) učinkovitost. Uporabite sistem cevi maksimalnih diametrov, naveden v tem priročniku, ter tako optimizirajte učinkovitost in zmanjšajte hrup.

MOTNJE PRI DELOVANJU

Če se vam zdi, da določen element ne deluje, opravite najprej naslednje kontrole, preden pokličete na pomoč servisno službo:

• Če napa ne deluje:

Preverite, da:

ni prekinjeno električno napajanje.

• je izbrana želena hitrost.
• Če napa neučinkovito deluje:

Preverite, da:

• izbrana hitrost motorja zadostuje za prisotno količino dima in pare;
• je kuhinjski prostor dovolj prezračevan in omogoča zadostno količino dovajanega zraka.
• ogljeni filter ni obrabljen (obtočna različica nape).
• Če se je napa med običajnim delovanjem zaustavila:

Preverite, da:

• ni prekinjeno električno napajanje.
• enopolno izklopno stikalo ni sproženo.

V primeru nepravilnega delovanja, še preden stopite v stik s servisno službo, najprej za vsaj 5 sek. izključite napravo iz električnega omrežja, tako da kabel izvlečete iz vtičnice in ga nato ponovno priključite. V primeru, da se nepravilno delovanje ni odpravilo, se obrnite na servisno službo.

TEHNIČNI PODATKI

Model	Višina (cm)	Širina (cm)	Globina (cm)	Ø cevi odzračevanja (cm)
HHVP 6.4F AL K/1	69 -104	59,5	15	15-12,5-12

Glej ploščico lastnosti o energetski izgubi in absorpcijski izgubi sijalke.

Komponente niso priložene izdelku
