Terméktípus	Konyhai páraelszívó
Márka	HOTPOINT
Modell	HLQVC8ATK
Kategória	Elszívó / szűrős páraelszívó
Magasság (cm)	69 - 104
Szélesség (cm)	59,5
Mélység (cm)	15
Elvezetőcső átmérője (cm)	15 / 12,5 / 12
Sebességek száma	Többsebességes időzítővel
Világítás	LED
Vezérlés	Érintőképernyős vezérlőpanel
Zsírszűrő	Mosogatógépben mosható fém
Aktívszén szűrő	4 havonta cserélendő (opcionális)
Szűrő telítettség jelző	Igen
Időzítő	Igen (5 perc)
Biztonsági funkció	Hőmérséklet-érzékelő, automatikus leállás
Tápellátás	Hálózati (feszültség az adattábla szerint)
Felhasználási változat	Elszívó vagy szűrős (aktívszén szűrőkészlet szükséges)
Minimális biztonsági távolság	55 cm (elektromos tűzhely) / 70 cm (gáz vagy vegyes)
Zsírszűrő anyaga	Fém
Megfelelőségi szabványok	EN/IEC 60335, EN/IEC 61591, EN 55014
Ajánlott karbantartás	Szűrők és felületek havi tisztítása

Gyakran ismételt kérdések - HLQVC8ATK HOTPOINT

Mi a minimális telepítési magasság a tűzhely felett?

A főzőfelület és a páraelszívó legalsó része közötti minimális távolság elektromos tűzhely esetén 55 cm, gáz vagy vegyes tűzhely esetén 70 cm. Biztonsági okokból feltétlenül tartsa be ezeket a távolságokat.

Hogyan tisztítsam meg a zsírszűrőt?

A fém zsírszűrőt havonta egyszer kell tisztítani (vagy amikor a telítettségjelző kigyullad). Használjon nem agresszív mosószereket, kézzel vagy mosogatógépben alacsony hőmérsékleten és gyors programon. Figyelem: a mosogatógépben történő mosás elszíneződést okozhat, de nem befolyásolja a teljesítményt.

Mikor kell cserélni az aktívszén szűrőt?

Az aktívszén szűrőt maximum 4 havonta kell cserélni, vagy amikor a telítettségjelző aktiválódik. Nem tisztítható és nem regenerálható. Ez a szűrő csak szűrős változatban szükséges.

Hogyan állíthatom vissza a szűrők telítettségjelzőjét?

A szűrők tisztítása vagy cseréje után nyomja meg és tartsa lenyomva a 3 (időzítő) gombot, amíg a jelző kialszik. Ez visszaállítja a telítettség jelzést.

A páraelszívó magától kikapcsol működés közben, mit tegyek?

Először ellenőrizze, hogy nincs-e áramszünet. Ha a főmegszakító nem kapcsolt le, húzza ki a páraelszívót 5 másodpercre, majd csatlakoztassa újra. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

Hogyan használjam az időzítőt?

Nyomja meg a 3 gombot az időzítő aktiválásához. A páraelszívó automatikusan leáll 5 perc után. Ez a gomb szolgál a szűrők telítettségjelzőjének visszaállítására is.

Miért gyenge a páraelszívó teljesítménye?

Ellenőrizze, hogy a kiválasztott sebesség megfelel-e a füst/gőz mennyiségének. Győződjön meg arról, hogy a konyha megfelelően szellőzik. Ha a páraelszívó szűrős változatban van, az aktívszén szűrő telített lehet. Szükség esetén tisztítsa meg vagy cserélje ki a szűrőket.

Hogyan válthatok elszívóról szűrős változatra?

A páraelszívó szűrős változatban történő használatához telepítenie kell a tartozékkészletet, amely tartalmaz egy aktívszén szűrőt. Vegye ki a zsírszűrőt, helyezze be az aktívszén szűrőt az óramutató járásával megegyező irányba forgatva, majd aktiválja a megfelelő funkciót (lásd a használati utasítást). Az elvezetőcső nem szükséges.

Hogyan cseréljem ki a LED-lámpákat?

A lámpák LED típusúak, amelyeket a felhasználó nem cserélhet. Meghibásodás esetén vegye fel a kapcsolatot egy hivatalos szervizközponttal a megfelelő pótalkatrészek beszerzése érdekében. Minden beavatkozás előtt húzza ki a készüléket.

Mit tegyek, ha a páraelszívó egyáltalán nem működik?

Ellenőrizze az elektromos tápellátást (csatlakozó, megszakító). Győződjön meg arról, hogy ki van választva egy sebesség. Ha a páraelszívó továbbra sem működik, húzza ki 5 másodpercre, majd csatlakoztassa újra. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

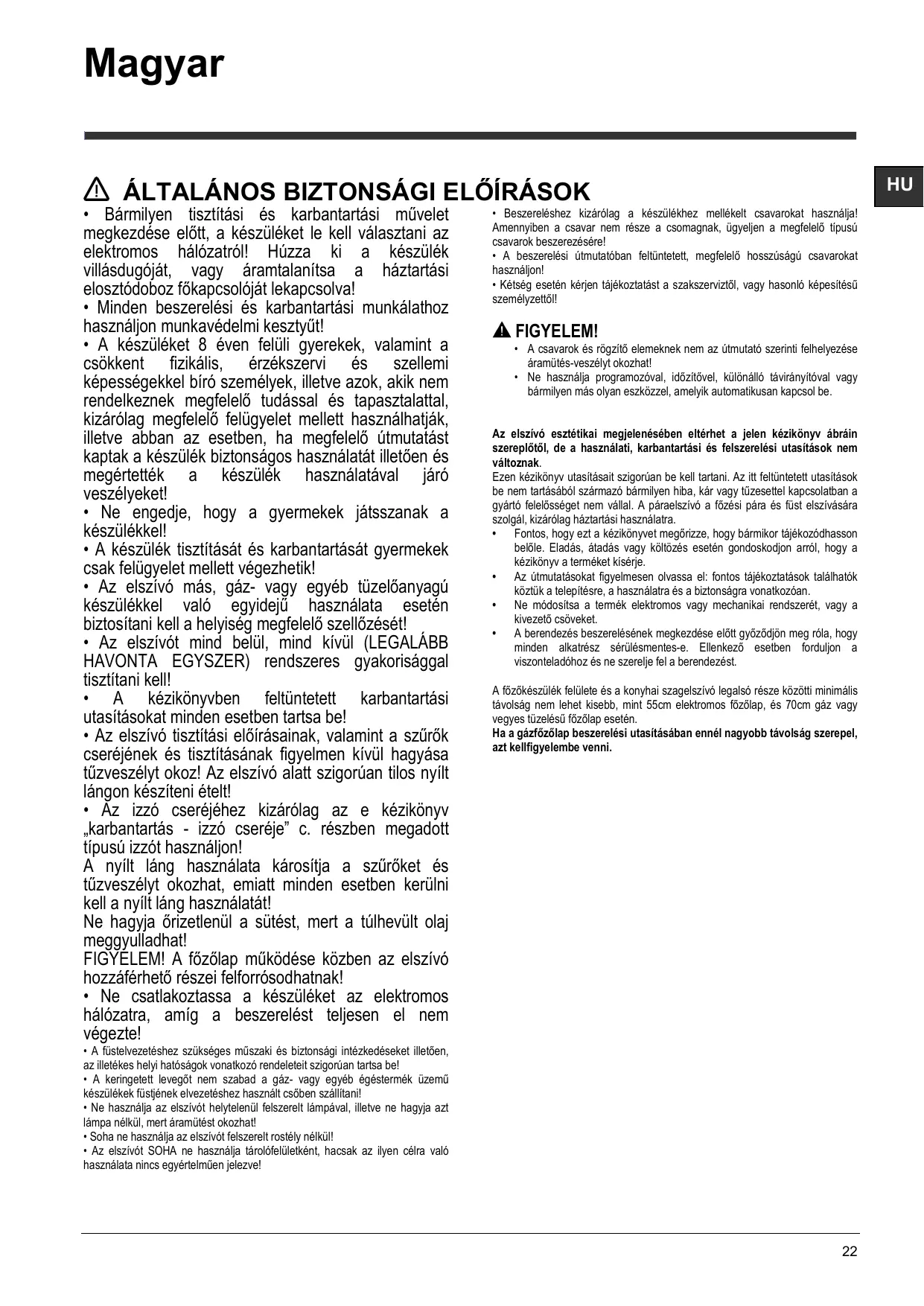

HASZNÁLATI ÚTMUTATÓ HLQVC8ATK HOTPOINT

• Bármilyen tisztítási és karbantartási művelet megkezdése előtt, a készüléket le kell választani az elektromos hálózatról! Húzza ki a készülék villásdugóját, vagy áramtalanítsa a háztartási elosztódoboz főkapcsolóját lekapcsolva!
• Minden beszerelési és karbantartási munkálathoz használjon munkavédelmi kesztyűt!
• A készüléket 8 éven felüli gyerekek, valamint a csökkent fizikális, érzékszervi és szellemi képességekkel bíró személyek, illetve azok, akik nem rendelkeznek megfelelő tudással és tapasztalattal, kizárólag megfelelő felügyelet mellett használhatják, illetve abban az esetben, ha megfelelő útmutatást kaptak a készülék biztonságos használatát illetően és megértették a készülék használatával járó veszélyeket!
• Ne engedje, hogy a gyermekek játsszanak a készülékkel!
• A készülék tisztítását és karbantartását gyermekek csak felügyelet mellett végezhetik!
• Az elszívó más, gáz- vagy egyéb tüzelőanyagú készülékkel való egyidejű használata esetén biztosítani kell a helyiség megfelelő szellőzését!
• Az elszívót mind belül, mind kívül (LEGALÁBB HAVONTA EGYSZER) rendszeres gyakorisággal tisztítani kell!
• A kézikönyvben feltüntetett karbantartási utasításokat minden esetben tartsa be!
• Az elszívó tisztítási előírásainak, valamint a szűrők cseréjének és tisztításának figyelmen kívül hagyása tűzveszélyt okoz! Az elszívó alatt szigorúan tilos nyílt lángon készíteni ételt!
• Az izzó cseréjéhez kizárólag az e kézikönyv „Karbantartás - Izzócsere” c. részben megadott típusú izzót használjon! A nyílt láng használata károsítja a szűrőket és tűzveszélyt okozhat, emiatt minden esetben kerülni kell a nyílt láng használatát! Ne hagyja őrizetlenül a sütést, mert a túlhevült olaj meggyulladhat! FIGYELEM! A főzőlap működése közben az elszívó hozzáférhető részei felforrósodhatnak!
• Ne csatlakoztassa a készüléket az elektromos hálózatra, amíg a beszerelést teljesen el nem végezte!
• A füstelvezetéshez szükséges műszaki és biztonsági intézkedéseket illetően, az illetékes helyi hatóságok vonatkozó rendeleteit szigorúan tartsa be! A keringetett levegőt nem szabad a gáz- vagy egyéb égéstermék üzemű készülékek füstjének elvezetéséhez használt csőben szállítani!
• Ne használja az elszívót helytelenül felszerelt lámpával, illetve ne hagyja azt lámpa nélkül, mert áramütést okozhat!
• Soha ne használja az elszívót felszerelt rostély nélkül!
• Az elszívót SOHA ne használja tárolófelületként, hacsak az ilyen célú használat nincs egyértelműen jelezve!
• Beszereléshez kizárólag a készülékhez mellékelt csavarokat használja! Amennyiben a csavar nem része a csomagnak, ügyeljen a megfelelő típusú csavarok beszerzésére! A beszerelési útmutatóban feltüntetett, megfelelő hosszúságú csavarokat használjon!
• Kétség esetén kérjen tájékoztatást a szakszerviztől, vagy hasonló képesítésű személyzettől!

FIGYELEM!

A csavarok és rögzítő elemek nem az útmutató szerinti felhelyezése áramütés-veszélyt okozhat! - Ne használja programozóval, időzítővel, különálló távirányítóval vagy bármilyen más olyan eszközzel, amelyik automatikusan kapcsol be.

Az elszívó esztétikai megjelenésében eltérhet a jelen kézikönyv ábráin szereplőtől, de a használati, karbantartási és felszerelési utasítások nem változnak.

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. A páraelszívó a főzési pára és füst elszívására szolgál, kizárólag háztartási használatra.

• Fontos, hogy ezt a kézikönyvet megőrizze, hogy bármikor tájékozódhasson belőle. Eladás, átadás vagy költözés esetén gondoskodjon arról, hogy a kézikönyv a terméket kísérje.
• Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük a telepítésre, a használatra és a biztonságra vonatkozóan.
• Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket. A berendezés beszerelésének megkezdése előtt győződjön meg róla, hogy minden alkatrész sérülésmentes-e. Ellenkező esetben forduljon a viszonteladóhoz és ne szerelje fel a berendezést.

A főzőkészülék felülete és a konyhai szagelszívó legalsó része közötti minimális távolság nem lehet kisebb, mint 55 cm elektromos főzőlap, és 70 cm gáz vagy vegyes tüzelésű főzőlap esetén.

Ha a gázfőzőlap beszerelési utasításaiban ennél nagyobb távolság szerepel, azt kell figyelembe venni.

ELEKTROMOS CSATLAKOZÁS

A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót akár a beszerelést követően is, amely III. túláram-kategória esetén biztosítja a hálózatról való teljes leválasztást, a telepítési szabályoknak megfelelően.

FIGYELEM!

Mielőtt az elszívót áramkörre visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése szabályos-e.

Elektromos vezeték cseréje

Az elszívó speciális kábellel rendelkezik, melynek sérülése esetén cseréjét kérje a szakszerviz szolgáltatótól.

LEGVEZETÉS

(kivezetett változatnál)

Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó karima) azonos átmérőjű kivezető csőhöz.

A kisebb átmérőjű cső használata az elszívás hatásfokának csökkenését és a készülék zajszintjének drasztikus növekedéséhez vezet.

Ezért ezzel kapcsolatban felelősséget nem vállalunk.

! Minimális hosszúságú csővezetéket használjon.

! A csővezeték a lehető legkevesebb hajlattal rendelkezzen (maximális hajlásszög: 90°). ! Kerülje a cső deformálódását. A gyártó nem vállal felelősséget a fent leírt előírások be nem tartása esetén.

KERINGETETT VAGY KIVEZETETT?

! Az Ön által vásárolt elszívó kivezetett üzemmódban való alkalmazásra készült. Amennyiben a páraelszívót keringetett verzióban szeretné használni, úgy a megfelelő KELLÉKKÉSZLETET be kell szerelnie.

Ellenőrizze ezen kézikönyv első oldalain, hogy a KELLÉKKÉSZLET a csomag része-e, vagy külön szükséges megvásárolnia.

Megjegyzés: Amennyiben a készlet része, előfordulhat, hogy az aktív szénfilter alapú kiegészítő szűrőrendszer a páraelszívóba már beépítésre került.

A páraelszívó kivezetett verzióból keringetett verziójúvá való átalakításához szükséges információkat ebben a kézikönyvben megtalálja.

Kivezetett verzió

A gőz kivezetése a gyűjtőkarimához rögzített elvezetőcsövön történik.

riangle FIGYELEM!

Kivezetőcső nincs a csomagban, külön kell azt megvennie.

Az elvezetőcső átmérője az összekötőgyűrű átmérőjével azonos kell legyen.

riangle FIGYELEM!

Amennyiben az elszívó szénfilteres, szükséges annak kiemelése.

Keringetett verzió

Az elszívott levegő zsírtalanításra, majd szagtalanításra kerül, mielőtt a terembe visszaáramoltatásra kerülne. Az elszívó ilyen üzemmódban való használatához szükséges további, aktív szenes szűrőrendszer installálása.

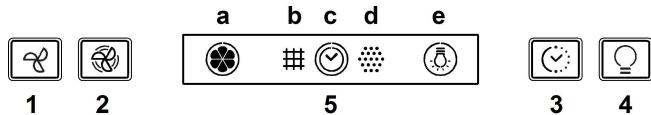

VEZÉRLŐGOMBOK

Az elszívó szíváserősség-szabályozóval és főzőlapvilágítás-kapcsolóval ellátott kezelőpanellel rendelkezik.

1. KI/elszívás sebesség (teljesítmény) csökkentés gomb
2. BE/elszívás sebesség (teljesítmény) növelő gomb

Megjegyzés: az intenzív elszívási sebesség (teljesítmény) 5 percig tart, amelynek letelte után az elszívó automatikusan a 2. elszívási sebességre (teljesítmény) kapcsol vissza.

1. A Timer BE/KI gomb a választott elszívás sebesség (teljesítmény) leállását 5 perccel késlelteti. Megjegyzés: ez a gomb szolgál a szűrő kijelzés újraállítására is.
2. Világítás BE/KI gomb
3. Kijelző, amelyen látható:

a. Az elszívás sebesség (teljesítmény): a kijelző a kiválasztott sebességnek (teljesítménynek) megfelelően elfordul. Biztonsági funkció: a jelzőlámpa villog. b. Zsírszűrő telítettség: világít, ha a szűrő karbantartása szükséges. c. Timer. d. Aktív szénfilter telítettség: világít, ha a szűrő karbantartása szükséges.

Megjegyzés: A funkció gyárilag ki van kapcsolva. Bekapcsolását csak akkor kell elvégeznie, ha az elszívót keringtető módban (beszerelt aktív szénfilterrel) használja!

Ehhez az alábbiak szerint járjon el:

- Kapcsolja ki az elszívót! - Egyszerre nyomja le az 1. és 3. gombokat, és tartsa lenyomva, amíg a jelzőfény abba nem hagyja a villogást (kikapcsolt) és állandó fénnyel nem ég (bekapcsolt jelzőfény). - Engedje el a gombokat. A kijelzés kikapcsolásához ismételje meg az eljárást: ekkor a jelzőfény az állandó fényből (bekapcsolt fény) villogásra vált (kikapcsolt fény).

e. Világítás.

Biztonsági funkció

Az elszívó szenzorral rendelkezik, amely hirtelen hőmérséklet-emelkedés esetén bekapcsolja az elszívást, amíg a hőmérséklet érezhetően le nem esik.

Szűrő telítettség kijelzés újraállítása

Miután elvégezte a szűrő karbantartását, nyomja meg és tartsa lenyomva a 3. gombot, amíg a jelzőfény ki nem alszik.

KARBANTARTÁS

Tisztítás

A tisztításhoz KIZÁRÓLAG semleges folyékony mosószerrel átitatott nedves ruhát használjon. A TISZTÍTÁSHOZ NINCS SZÜKSÉG SEMMILYEN ESZKÖZRE. Kerülje a súrolószert tartalmazó mosószerek használatát. NE HASZNÁLJON ALKOHOLT!

Külső elszívópanel

Az elszívó panel külső felületét a zsírszűrővel megegyező gyakorisággal tisztítsa; puha ronggyal, és nem tömény folyékony tisztítószerrel. Soha ne alkalmazzon súrolószert.

Zsírszűrők karbantartása

Visszatartja a főzésből eredő zsírrészecskéket.

Havonta egyszer (vagy amikor a filter telítődésjelző rendszere - ha a megvásárolt modell rendelkezik ilyennel - jelzi, hogy szükség van rá) nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony hőfokon és rövid ciklussal el kell mosogatni.

Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem változtat hatékonyságán.

A zsírszűrő filter leszereléséhez húzza meg a rugós horgot.

Szénfilter karbantartása

Magában tartja a főzésből származó kellemetlen szagokat.

A szénfilter telítődése többé vagy kevésbé hosszú idő alatt történik meg, a tűzhely típusától és a zsírszűrő tisztogatásának rendszerességétől függően. Mindenképpen cserélni kell a betétet legalább négyhavonként (vagy amikor a filterek telítődését jelző rendszer - ha a birtokunkban lévő modellnél van ilyen - ennek szükségességét jelzi.

Korom aktívszénfilter

A motorforgató védőrács takarásához mindkét oldalra helyezzen fel egyet, majd forgassa az óramutató járásával megegyező irányba.

Szétszereléshez forgassa az óramutató járásával ellentétes irányba.

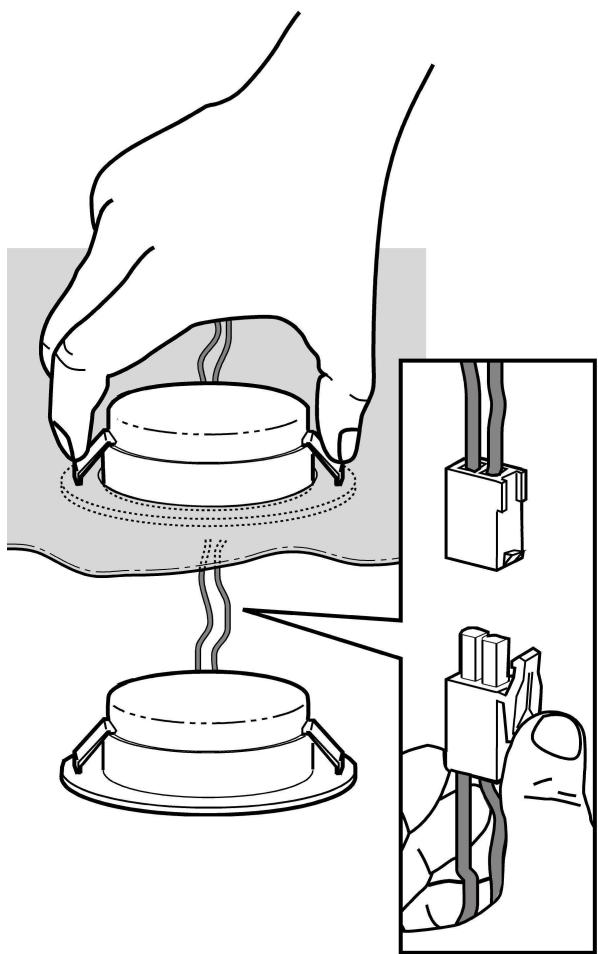

Izzók cseréje

Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból.

Figyelem! Mielőtt a lámpákhoz ér, győződjön meg róla, hidegek-e.

Az elszívó LED technológiára épülő világítási rendszerrel van felszerelve.

A LED-ek optimális megvilágítást biztosítanak, a hagyományos lámpák élettartamánál 10-szer nagyobb élettartammal rendelkeznek, mindemellett 90%-os elektromos energia megtakarítást tesznek lehetővé.

Az izzó cseréjéhez vegye fel a kapcsolatot a hivatalos alkatrész-kereskedőkkel!

HULLADÉKKEZELÉS

A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EK európai irányelvben (WEEE) foglalt előírásoknak.

A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett

jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként.

Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgámesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta.

A berendezést a következő szabványoknak megfelelően tervezték, gyártották, és ellenőrizték:

-Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromágneses összeférhetőség (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

A megelőző használatot és a környezetre gyakorolt káros hatás mérséklését elősegítő javaslatok: Az elszívót a minimum sebességen kapcsolja be akkor, amikor a főzést megkezdi, és hagyja néhány percig üzemelni még azután is, hogy a főzést befejezte. A berendezést csak akkor kapcsolja nagyobb sebességfokozatra, ha a főzés közben nagy mennyiségű füst vagy gőz keletkezik, és csak akkor használja az intenzív sebességet, ha arra ténylegesen szükség van. Cserélje ki a szénszűrőket akkor, amikor a berendezés jelzi ennek szükségességét, így biztosíthatja, hogy a készülék hatékonyan nyeli el a szagokat. A megelőző szűrőképesség biztosítása érdekében cserélje ki a zsírszűrőt akkor, amikor a berendezés erre figyelmeztet. A hatékonyság növelése és a zajszint csökkentése érdekében tanácsos a jelen útmutató által megadott maximális csőátmérőket alkalmazni.

MŰKÖDÉSI HIBÁK

Amennyiben úgy tapasztalja, hogy valami nem működik, mielőtt a Szervizszolgálathoz fordulna, próbálja elvégezni az alábbi egyszerű ellenőrzéseket:

Ha az elszívó nem működik

Ellenőrizze, hogy:

• nincs-e áramkimaradás.
• be van-e állítva a sebesség.

Ha az elszívó alacsony teljesítményű, ellenőrizze, hogy:

• A kiválasztott motorsebesség megfelelő-e a keletkezett füst- és gőz elvezetésére.
• A konyha megfelelően szellőzött-e a működéshez szükséges levegőbiztosításhoz.

A szénfilter nem használódott-e (kivezetett verziójú páraelszívó).

Ha az elszívó normál működés közben áll le:

Ellenőrizze, hogy:

• nincs-e áramkimaradás.
• a biztosíték nem kapcsolódott-e le.

Az esetleges működési hibák esetén, mielőtt a szakservizhez fordulna, húzza ki a készülék villásdugóját az elektromos hálózatból legalább 5 másodpercre, majd próbálja újra áram alá helyezni. Amennyiben a hiba továbbra is fennáll, forduljon a szakservizhez.

MŰSZAKI ADATOK

Model	Magasság (cm)	Hosszúság (cm)	Mélyság (cm)	kivezetócső 0 (cm)
HHVP 6.4F AL K/1	69 -104	59,5	15	15-12,5-12

A teljes abszorpció és a lámpa abszorpcióját illetően lásd a címkét!
