Produkttype	Køkkenemhætte
Mærke	HOTPOINT
Model	HLQVC8ATK
Kategori	Sugende / recirkulerende emhætte
Højde (cm)	69 - 104
Bredde (cm)	59,5
Dybde (cm)	15
Afgangsrørets diameter (cm)	15 / 12,5 / 12
Antal hastigheder	Multi-hastighed med timer
Belysning	LED
Betjening	Touch kontrolpanel
Fedtfilter	Metalfilter, kan vaskes i opvaskemaskine
Kulfilter	Udskiftning hver 4. måned (valgfrit)
Filtermætningsindikator	Ja
Timer	Ja (5 minutter)
Sikkerhedsfunktion	Temperatursensor, automatisk slukning
Strømforsyning	Netspænding (spænding iht. typeskilt)
Anvendelsesversion	Sugende eller recirkulerende (aktivt kulfilter sæt påkrævet)
Minimum sikkerhedsafstand	55 cm (elektrisk komfur) / 70 cm (gas eller kombineret)
Fedtfilterets materiale	Metal
Overensstemmelsesstandarder	EN/IEC 60335, EN/IEC 61591, EN 55014
Anbefalet vedligeholdelse	Månedlig rengøring af filtre og overflader

Ofte stillede spørgsmål - HLQVC8ATK HOTPOINT

Hvad er den minimale installationshøjde over komfuret?

Minimumsafstanden mellem kogepladen og emhættens laveste del er 55 cm for et elektrisk komfur og 70 cm for et gas- eller kombikomfur. Overhold altid disse afstande af sikkerhedsmæssige årsager.

Hvordan rengøres fedtfilteret?

Fedtfilteret af metal skal rengøres en gang om måneden (eller når mætningsindikatoren lyser). Brug ikke- aggressive rengøringsmidler, i hånden eller i opvaskemaskinen ved lav temperatur og kort program. Bemærk: Vask i opvaskemaskine kan forårsage misfarvning, men påvirker ikke ydeevnen.

Hvornår skal kulfilteret udskiftes?

Kulfilteret skal udskiftes højst hver 4. måned, eller når mætningsindikatoren aktiveres. Det kan ikke rengøres eller regenereres. Dette filter er kun nødvendigt i recirkuleringsversion.

Hvordan nulstilles filtermætningsindikatoren?

Efter rengøring eller udskiftning af filtrene, tryk på knappen 3 (timer) og hold den nede, indtil indikatoren slukker. Dette nulstiller mætningssignalet.

Emhætten slukker af sig selv under drift, hvad gør jeg?

Kontroller først, om der er strømafbrydelse. Hvis hovedafbryderen ikke er slået fra, afbryd emhætten i 5 sekunder og tilslut den igen. Hvis problemet fortsætter, kontakt service.

Hvordan bruges timeren?

Tryk på knappen 3 for at aktivere timeren. Emhætten stopper automatisk efter 5 minutter. Denne knap bruges også til at nulstille filtermætningsindikatoren.

Hvorfor har emhætten en lav ydeevne?

Kontroller, om den valgte hastighed er passende til mængden af røg/damp. Sørg for, at køkkenet er tilstrækkeligt ventileret. Hvis emhætten er i recirkuleringsversion, kan kulfilteret være mættet. Rengør eller udskift filtrene om nødvendigt.

Hvordan skifter jeg fra sugende til recirkulerende version?

For at bruge emhætten i recirkuleringsversion skal du installere tilbehørssættet med et aktivt kulfilter. Fjern fedtfilteret, monter kulfilteret ved at dreje det med uret, og aktiver derefter den tilsvarende funktion (se procedure i vejledningen). Afgangsrøret er ikke nødvendigt.

Hvordan udskiftes LED-pærerne?

Pærerne er LED og kan ikke udskiftes af brugeren. I tilfælde af fejl, kontakt et autoriseret servicecenter for at få passende reservedele. Afbryd altid apparatet før indgreb.

Hvad gør jeg, hvis emhætten slet ikke fungerer?

Kontroller strømforsyningen (stikkontakt, afbryder). Sørg for, at der er valgt en hastighed. Hvis emhætten stadig ikke fungerer, afbryd den i 5 sekunder og tilslut den igen. Hvis problemet fortsætter, kontakt kundeservice.

BRUGSANVISNING HLQVC8ATK HOTPOINT

Ventilatoren har en sensor som, ved en eventuell bra temperaturokning, aktiverer apparatet til temperaturen har sunset betraktelig.

Sett et på haver side som skal dekke begge beskyttelsesgitrene til motorens rotor, og drei med urviseren.

Drei mot urviseren for a demontere.

Utbyting av lyspare

Merk! Forsikre deg om at lyspaeren er kald f\r du tar iden.

Ventilatoren er utstyr med et belysningsystem basert på LED-teknologi.

Dersom hetten ikke virker:

Verifisher at:
- Brudd i strøm forsynig ikke har tatt sted.
- Det har blitt valgst en hastighet.

• Dersom hetten har en lav kapasitet:

Verifisher at:

• Før deres foretages nogen form for indgrep i forbindelse med rengøring og vedligeholdelse skal forbindelsen til stromforsyningen afbrydes ved at trække stikket ud eller ved at slukke for bolgens hovedafbryder.
• For indgrebi forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.
• Apparatet mä kun anwendes af børn under 8 År uller af personer med nedsatte fysiske eller mentale evner, ellser som ikke har den ndvendige erfaring og kendskap bil det, hvis de er under opsyn, ellser safremt de har modtaget de ndvendige anvisninger til sikker brug af apparatet og kender de dermed forbundne risici.
• Det er nødvendigt at holde øje med, at børnene ikke leger med opladeren.
• Rengöring og vedligeholdelse må ikke udføres af børn øden opsyn.
• Lokalet skal vare udstyret med tilstrækkelig ventilation, hvis emhæten bruges samtidig med andre forbrændingsapparatet, der drives af gas uller andre brændstoffer.
• Emhætten skal rengøres med hyppige mellemrum, både indvendigt og udvendigt (MINDST EN GANG OM MANEDEN).
• Overhold under alle omstændigheder anvisningerne i vedligeholdelsesvejledningen.

Manglende overholdelse af emhættens rengøringsforskrifter og af filtrenes udskiftning og rengøring medforer fare for brand. Det er strengt forbudt at tilberede mad under aben ild under emhætten.

• Ved udskiftning af pæren må du kun anvendes den type lyspære, der er angivet i afsnittet om vedligeholdelse/udskiftning af pæré i dette manual.
  Brug af aben ild er skadeligt for filtrene og kan medfore en brand, og det skal derfor for enhver pris undgas.
  Friturestegning skal udfores under overvågning for at undga, at olien overophedes og antændes.
  PAS P! Nár kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.
• Apparatet må ikke tilsluttes strømforsyningen, før installationen er helt fuldfort.
• Hvad angar de anviste tekniske og sikkerhedsmæssige forholdsergler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskritter.
• Den udsugede luft违法犯罪, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas aller andere brandstoffer.
• Du MMAIke bruge erer afterlade emhaetten uden korrekt monterede pærer for at undga en risiko for elektrisk stod.
• Brug aldrig emhætten.uden en korrekt monteret rist!

• Emhaettens overflade ma ALDRIG anvendes som afsætningsplade, med minde dette er udtrykkeigt angivet.

• Brug kun de medfalgende fastspændingsskruer til produkt i forbindelse med installationen eller - safremt de/DDke medfolger - skal du indkobe den korrekte type skruer.

• Brug skruer af korrekt længe, som anfør i installationsvejledningen.
• I tvilstilfælde bør du kontakte dit autoriserede servicecenter aller en kvaliferet tekniker.

ADVARSEL!

• Hvis der/DDke monteres de skruer og fastspændingsanordninger som angivet i disse anvisninger, kan der opsta risiko for elektriske problemer.
• Brug unterstützen med en programmeringsenhed, timer, separat fjernbetjening uller andre enheder, der aktiveres automatisk.

Emhætten kan have et andet udseende i forhold til modellen på teginerne i这部分 vejledning. Vejledningen til brug, vedligeholdelse og installerering er dog uændret.

Overhold venligst alle instruktioner i/DDne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader ell er brande forarsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i/DDne vejledning. Emhaeten er beregnet til udsugning af rog og damp fra madlavning, og ma kun benyttes til almindelig husholdning.

Det er vigtigt at opbevare dette vejledning, SSE man fär mulighed for at lese den senere. Ved viseresalg, overdragelse eller flytning skal man sorge for, at vejledningen folger emhætten.
- Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installering, brug og sikkerhed.
- Der@må ikke udføres elektriske eller mekaniskeændringer på emhaeten aller på udslipsrørene.
- Undersøg at ingenkomponenter er beskadiget, før apparatet installereres. Kontakt forhandleren og undlad at fortsette med installereringen, hvis der pavises beskadigelser.

Minimumsafstanden mellem kogegrejets stotteoverflade på komfuret og den nederste del af emhaeten ma ikke vare under 55cm ved elektriske kogeplader, og ikke under 70cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholds.

ELEKTRISK TILSLUTNING

Netspændingen skal svare til spændingen vist på typeskitlet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de geändende standarder. Stikkontaken skal ogå vare let tilgængelig after installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutting melillet),ller hvis stikket ikke findes i et område, der ogå er let tilgængigt after installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglnere for elektriske installationer.

OBS!

Undersøg altid, at netkablet er blevet monteret rigtigt, før emhaettens kredsløb tilsluttes forsyningsnettet og der udfores kontrol af korrekt Funktion.

Udskifting af forsyningskabel

Emhaeten er udstyret med en speciel forsyningsledning; hvisijke ledning beskadiges, skal den bestilles hos den tekniske service.

UDLEDNING AF LUFT

(til versioner med udsugningi)

Tilslut emhaeten til aftraksrør og aftrakshullet i væggen, som skal have end diameter, der passer til luftudugningen (studsflange).

Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og støjen øges betydeltigt.

Producenten fraægger sig ethvert ansvar i forbindelse hermed.

Benyt et rør, der er sa kort som muligt.
! Benyt et r, der har sa fä kurver som muligt (max. vinkel pa kurven: 90^
! Undgå drastiske ændringer i rørets tvænsit.
Fabrikanten fraegger sig ethvert ansvar, hisis disse regler ikke overholds.

Emhaeten er parat til brug i den sugende udgave.

For at benyttte emhætten i den filtrerende udgave, skal det specielle S/ET MED UDSTYR installeres.

Undersøg på de对不起 sider i dette vegledning, om SæTTET MED U dystyR allerede er leveret med emhaeten, eller om det skal kbes separat.

Bemark: Hvis sættet leveres med emhætten, er det supplendere filteringssystem baseret på aktiv kul eventuelt allerede installereret i emhætten.

Oplyningerne til forvandling af emhaeten fra den sugende udgave til den filtrerende udgave findes allerede i dette vegledning.

Sugende udgave

Dampen ledes udenfor vha. et affraeksrør fastgjort til samleflangen.

OBS!

Udledningsrøret leveres ikke, og skal købes.

Aftraksrørs diameter skal svare til diameteren på forbindelseringen.

OBS!

Hvis emhaeten er udstyret med kulfitre, skal disse filtre fjernes.

Filtrerende udgave

Den indsugede luft affedtes og lugten fjernes, før luften sendes tilbage i lokalet.

For at benyttte emhaeten i dette udgave skal der monteres et supplerende filtreringssystem baseret på aktiv kul.

BETJENINGSANORDNINGER

Emhaeten er udstyret med et betjeningspanel med mulighed for regulering af sugestyrken og lys til oplysning af kogeområdet.

1

2

c d e
5

3

4

1. OFF / Knap for sanket udsugningshastighed (power)
2. ON / Knap for oget udsugningshestighed (power)

Remark: Den intensive udsugningshestighed (power) er tidsbegranset til 5 minutter (indikatoren c blinker). Emhatten gar derefter tilbage til udsugningshestighed (power) 2.

1. ON/OFF Timerknap: udskyder deaktiveringen af den valgte udsugningshastighed (power) i 5 minutter.
   Remark: Knappen anvendes ogsa til Funktionen "Nulstilling af signalet for filtertilstopning".
2. ON/OFF-knap til belysning
3. Display, der viser:

a. Udsugningshestighed (power): Indikatoren drejer afhangigt af den valgte udsugningshestighed (power).
Sikker drift: indikatoren blinker.
b. Tilstoppet fedtfilter: Tander nar der er behov for filteredigeholdelse.
c. Timer
d. Tilstoppet kulfilter: Tander nar der er behov for filteredigeholdelse.

Remark: Denne Funktion er normalt deaktiveret og ma kun aktiveres, nar emhatten anwendes i filterversionen (med kulfilteret monteret).

• Sluk for emhatten
• Tryk pa og hold knapperne 1 og 3 inde samtidig, indtil indicatoren holder op med at blinke (indikatoren deaktiveret) og lyser permanent (indikatoren aktiveret).
• Slip knappeme.

For at deaktivere den skal procedures gentages: indikatoren lyser ikke langere permanent (indikatoren aktiveret) men blinker i stedet (indikatoren deaktivitet).

e. Belysning

Sikker drift

Emhatten har en foler, der i tilfalde af en pludselig temperaturstigning aktiverer apparatet, til temperaturen falder beltrageligt.

Nulstilling af signalet om tilstoppet filter

Nar der er udfort filteredgeldelse, holdes knappen 3 inde, til indikatoren slukker.

VEDLIGEHOLDELS

Rengoring

Ved rengøring mær UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengøringsmidler i flydende form. ANVEND IKKE VÆRKTØJ ELLER ANDET UDSTYR TIL RENGØRING.

Undgä brug afprodukter indeholdende slibemidler BENYT ALDRIG SPRIT!

Perimeter udsugningspanel

Rengør panelerne til omkredsudsugning med samme frekvens som feditfilteret; benyt en klud og et flydende rengøringsmiddel, der ikke er for stærkt. Anvend aldrig produiter med sibemidler.

Vedligeholdse af fertfiltre

Tilbageholder de feedpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres med milde vaskemidler en gang om mannersen (eller nár signaleringsystemet for filtermæting angiver behovet - hvisijke Funktionfinds på den kobe model); filteret kan øgså vaskes i opvaskemaskine ved lave temperaturer og med en kort opvaskecyklus.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil...,\ ikke have negativ indflydelse på dets filtrerende egenskaber.

Trak i federhandtaget for at afmontere fertiffilteret.

Vedligheholdelse af kulfilter

Filteret opfanger lugt fra madlavning.

Kulfilteret mættes after længere tids brug alt after typen af komfuret og hyppigheden for rengøring af fedtfILTERet. Filterpatronen skal dog under alle omstændigheder skiftes hvert fjerde maned (eller nr indikatoren for mætning af filteret angiver det, hvis en sādān indicator vindes på modellen).

Kulfilteret kan IKKE vaskes eller genanvendes.

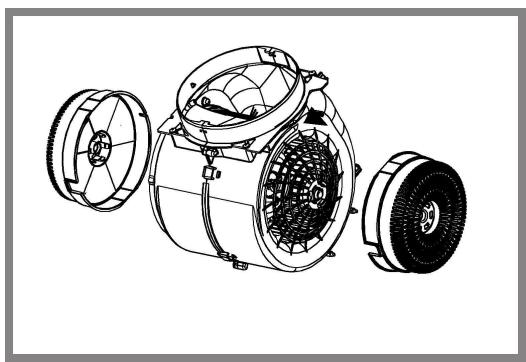

Rundt kulfilter

Læg et filter til dækning i hvr side af beskyttesesristene for motorens drejehjul, og drej derefter med uret.

Ved afmontering skal man dreje mod uret.

Udskifting af paerer

Afbryd apparatet fra el-nettet.

Pas pa! Sorg for at paereme er kolde f#r de berores.

Emhaeten er udstyret med et belysningssystem baseret på lysdiode-teknologi.

Lysiodeme sikrer optimal belysning, holdbarhed op til 10 gange laengere end almindelige pærer, og de giver mulighed for at spare 90% elektricitet.

Til udskifting af lamperne, ret henvendelse til det godkende reservedelscenter.

BORTSKAFFELSE

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale,komponenter og stoffer, der kan vare skadelige for menneskers sundhed og for miljøet, his kasseret elektrisk og elektronisk udstyr ikke handteres korrekt.

Elektrisk og elektronisk udstyr er mæket med nedenstaende overkrydsede

skraldespand . Den symboliserer, at elektrisk og elektronisk udstyr ilke ma bortskaffes sammen med usorderet husholdningsaffald, men indsamles saerskilt.

AlleCOMMuner har etableret indsamlingsordninger, hvorelektrisk og elektronisk udstyr Gratis kan afleveres af borgenpe pa genbrugsstationer og andre indsamlingssteder erler bliver aftentet direkte fra husholdningerne. Nærmere information kan fas hos kommunens tekniske forvalting.

Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljobelastning: Indstil ON på emhættens laveste hastighed, nr du begynder at lave mad og sluk den forst et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost hastigheden i tilfælde, hvør det er质地. Udskift kulffilteret/kulffiltrene, nr det er质地 for at bicheholde udsgningseffektivitetens. Rens feddfilteret/feddfiltrene, nr det er质地 for at bicheholde filtereffektivitetens. Anvend det største kabelsystemdiameter til optimering af effektiviteten og til minimering at stojen.

FUNKTIONSFEJL

Hvis der opstår Funktionsejl, bør man foretage nedenstäende kontrol før man ringer til Servicecenteret.

Hvis emhaeten ikke fungerer:

Kontroller falgende.
- at der ici er strømsvigt.
- at der er valgt en hastighed.

Hvis emhaeten ikke renser luften korrekt:

• at den valgte motorhastighed er tilstrækkelig til maengden af røg og damp.
• at kokkenet er korrekt ventileret af hensyn til luftindtaget.
• at kulffilteret jetzt er slidt (emhaeter i filtrerende udgaver).

Hvis emhaeten slukkes under normal Funktion:

Kontroller ffolgende:
- at der ici er strømsvigt.
- om den flerpolede afbryderkontakt har grebet ind.

Hvis der opstår Funktionsejl, bør man inden henvendelse til Servicecenteret, afbryde emhaeten fra elforsyningen i mindst 5 sekunder ved at trække stikket ud, og derefter tilslutte emhaetenigen. Hvis Funktionsejen stadig er til stede bedes man kontakte Servicecenteret.

TEKNISKE DATA

Model	Højde (cm)	Bredde (cm)	Dybde (cm)	Udledningsrørets Ø (cm)
HHVP 6.4F AL K/1	69 -104	59,5	15	15-12,5-12

Jf. skiltet med speciifikationeme der beskriver den totale opsugning og lampens opsugning.

KOMPONENTER der icke leveres med emhaeten
