Tipo de producto	Campana extractora
Marca	HOTPOINT
Modelo	HLQVC8ATK
Categoría	Campana extractora / filtrante
Altura (cm)	69 - 104
Ancho (cm)	59,5
Profundidad (cm)	15
Diámetro del tubo de evacuación (cm)	15 / 12,5 / 12
Número de velocidades	Multivelocidad con temporizador
Iluminación	LED
Control	Panel de control táctil
Filtro antigrasa	Metálico lavable en lavavajillas
Filtro de carbón	Reemplazo cada 4 meses (opcional)
Indicador de saturación de filtros	Sí
Temporizador	Sí (5 minutos)
Función de seguridad	Sensor de temperatura, apagado automático
Alimentación	Red eléctrica (tensión según placa de características)
Versión de uso	Extractora o filtrante (kit de carbón activo requerido)
Distancia mínima de seguridad	55 cm (cocina eléctrica) / 70 cm (gas o mixta)
Material del filtro antigrasa	Metal
Normas de conformidad	EN/IEC 60335, EN/IEC 61591, EN 55014
Mantenimiento recomendado	Limpieza mensual de filtros y superficies

Preguntas frecuentes - HLQVC8ATK HOTPOINT

¿Cuál es la altura mínima de instalación sobre la cocina?

La distancia mínima entre la superficie de cocción y la parte más baja de la campana es de 55 cm para una cocina eléctrica y de 70 cm para una cocina a gas o mixta. Respete imperativamente estas distancias por razones de seguridad.

¿Cómo limpiar el filtro antigrasa?

El filtro antigrasa metálico debe limpiarse una vez al mes (o cuando el indicador de saturación se enciende). Utilice detergentes no agresivos, a mano o en lavavajillas a baja temperatura y ciclo rápido. Atención: el lavado en lavavajillas puede provocar decoloración, pero no altera el rendimiento.

¿Cuándo hay que reemplazar el filtro de carbón?

El filtro de carbón debe reemplazarse cada 4 meses como máximo, o cuando el indicador de saturación se active. No se puede limpiar ni regenerar. Este filtro es necesario solo en versión filtrante.

¿Cómo reiniciar el indicador de saturación de los filtros?

Después de limpiar o reemplazar los filtros, presione el botón 3 (temporizador) y manténgalo presionado hasta que el indicador se apague. Esto reinicia la señal de saturación.

La campana se apaga sola durante su funcionamiento, ¿qué hacer?

Verifique primero que no haya un corte de corriente. Si el disyuntor omnipolar no se ha disparado, desconecte la campana durante 5 segundos y luego vuelva a conectarla. Si el problema persiste, contacte al servicio de asistencia.

¿Cómo usar el temporizador?

Presione el botón 3 para activar el temporizador. La campana se apagará automáticamente después de 5 minutos. Este botón también sirve para reiniciar el indicador de saturación de los filtros.

¿Por qué la campana tiene un bajo rendimiento?

Verifique que la velocidad seleccionada sea adecuada para la cantidad de humo/vapor. Asegúrese de que la cocina esté suficientemente ventilada. Si la campana está en versión filtrante, el filtro de carbón puede estar saturado. Limpie o reemplace los filtros si es necesario.

¿Cómo pasar de la versión extractora a la versión filtrante?

Para usar la campana en versión filtrante, debe instalar el kit de accesorios que incluye un filtro de carbón activo. Retire el filtro antigrasa, instale el filtro de carbón girándolo en sentido horario, luego active la función correspondiente (consulte el procedimiento en el manual). No se necesita el tubo de evacuación.

¿Cómo reemplazar las lámparas LED?

Las lámparas son LED no reemplazables por el usuario. En caso de falla, contacte a un centro de servicio autorizado para obtener piezas de repuesto adecuadas. Desconecte siempre el aparato antes de cualquier intervención.

¿Qué hacer si la campana no funciona en absoluto?

Verifique la alimentación eléctrica (toma, disyuntor). Asegúrese de que se haya seleccionado una velocidad. Si la campana sigue sin funcionar, desconéctela 5 segundos y luego vuelva a conectarla. Si el problema persiste, contacte al servicio posventa.

MANUAL DE USUARIO HLQVC8ATK HOTPOINT

Si la campana está dotada de filtros de carbón activo, estos deberán ser retirados.

Versión filtrante

Nota: esta tecla se usa también para la función "Reiniciar señalización saturación filtros".

Este aparato está clasificado de acuerdo con la Directiva Europea 2012/19/EC sobre Residuos de Aparatos Eléctricos y Electrónicos (RAEE).

Al garantizar la eliminación adecuada de este producto, está ayudando a evitar posibles consecuencias negativas para el medio ambiente y para la salud pública, que podrían derivar de un manejo o eliminación inadecuada de este producto.

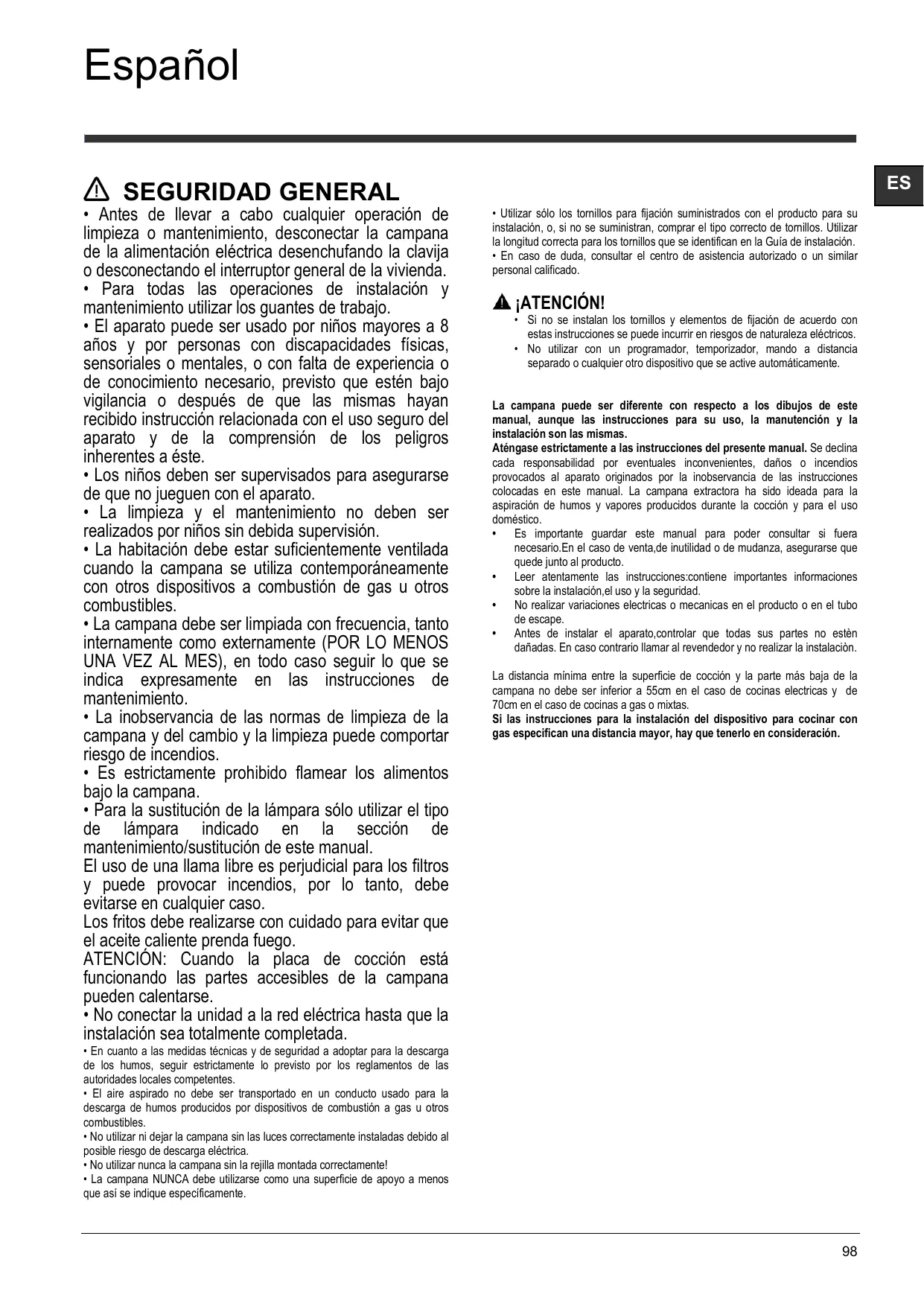

• Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.
• Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
• El aparato puede ser usado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento requerido, siempre que estén bajo vigilancia o después de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a este.
• Los niños deben ser supervisados para asegurar de que no jueguen con el aparato.
• La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.
• La habitación debe estar suficientemente ventilada cuando la campana se usa contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.
• La campana debe ser limpiada con frecuencia, tanto internamente como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.
• La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza de los filtros puede comportar riesgo de incendios.
• Está estrictamente prohibido flamear los alimentos bajo la campana.
• Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual. El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, deben evitarse en cualquier caso. Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego. ATENCIÓN: Cuando la placa de cocción está funcionando, las partes accesibles de la campana pueden calentarse.
• No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.
• En cuanto a las medidas sociales y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.
• El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.
• No usar ni dejar la campana sin las luces correctamente instaladas bajo el posible riesgo de descarga eléctrica.
• ¡No utilizar nunca la campana sin la rejilla montada correctamente!
• La campana NUNCA debe utilizarse como una superficie de apoyo a menos que así se indique específicamente.
• Utilizar solo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministraran, comparar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.
• En caso de duda, consultar el centro de asistencia autorizado o un similar personal calificado.

¡ATENCIÓN!

• Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones se pueda incurrir en riesgos de naturaleza eléctrica.
• No utilizar con un programador, temporizador, mando a distancia separado o cualquier otro dispositivo que se active automáticamente.

La campana puede ser diferente con respecto a los dibujos de este manual, excepto las instrucciones para su uso, la manutención y la instalación son las mismas.

Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.

• Es importante guardar este manual para poder consultarlo si fuera necesario. En caso de venta, de inutilidad o de mudanza, asegurar que quede junto al producto. Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad.
• No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape.
• Antes de instalar el aparato, controlar que todas sus partes no estén dañadas. En caso contrario llamar al revendedor y no realizar la instalación.

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 55 cm en el caso de cocinas eléctricas y de 70 cm en el caso de cocinas a gas o mixtas.

Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.

CONEXIÓN ELÉCTRICA

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

¡ATENCIÓN!

Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

Sustitución del cable de alimentación

La campana está provista de un cable de alimentación especial; si el cable se daña, solicite uno nuevo al Servicio de Asistencia Técnica.

EXTRACCIÓN DE AIRE

(Para las versiones aspirantes) Conectar la campana en los tubos y en los orificios de escape de pared con diámetro equivalente a la calidad del aire (brida de empalme).

El uso de tubos u orificios de escape de pared con diámetro inferior, determinar una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.

Se deslinda responsabilidad.

Utilice un conducto cuya longitud sea la mínima indispensable. Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°). Evite los cambios drásticos en la sección del conductor. La Empresa declina cada responsabilidad en caso de que estas normas no sean respetadas.

¿FILTRANTE O ASPIRANTE?

Su campana extractora está lista para ser usada en versión aspirante. Para usar la campana en versión filtrante se instala el KIT ACCESORIO. Controle en las primeras páginas de este manual si el KIT ACCESORIO ya está provisto o si hay que comprarlo. Nota: Si introduce, en algunos casos, el sistema de filtración añadido a base de carbones activos podrá estar ya instalado en la campana. Las informaciones para la transformación de la campana en versión aspirante a versión filtrante ya están presentes en este manual.

Versión aspirante

El vapor es evacuado hacia el exterior a través de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la campana.

¡ATENCIÓN!

El diámetro del tubo de escape debe ser igual al diámetro del aro de sujeción.

¡ATENCIÓN!

Si la campana está provista de filtro de carbón, hay que sacarlo.

Versión filtrante

El aire aspirado será desgrasado y desodorizado antes de ser devuelto a la habitación.

Para usar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.

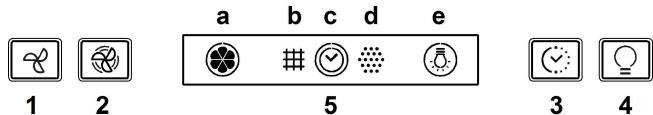

MANDOS

La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción.

1. Botón de apagado/reducción de velocidad (potencia) de extracción
2. Botón de encendido/incremento de velocidad (potencia) de extracción. Nota: La velocidad (potencia) de extracción intensiva se activa y se mantiene durante 5 minutos (el indicador parpadea); a continuación, la campana vuelve a la velocidad (potencia) de extracción 2.
3. Botón de encendido/apagado del temporizador: retrasa 5 horas la desactivación de la velocidad (potencia) de extracción seleccionada. Nota: el botón también se utiliza para la función de restablecimiento de la señal de saturación del filtro.
4. Botón de encendido/apagado de la luz.
5. Pantalla, indica:

a. Velocidad de extracción (potencia): el indicador gira en función de la velocidad (potencia) de extracción seleccionada. Operación de seguridad: el indicador parpadea. b. Saturación del filtro de grasa: se enciende cuando es necesario realizar el mantenimiento del filtro. c. Temporizador. d. Saturación del filtro de carbón activado: se enciende cuando es necesario realizar el mantenimiento del filtro.

Nota: esta función está normalmente desactivada y solo se debe activar si la campana se utiliza como versión filtrante (con filtro de carbón instalado).

Para ello, realice lo siguiente:

• Apague la campana.
• Pulse y mantenga pulsados al mismo tiempo los botones 1 y 3 hasta que el indicador deje de parpadear (indicador desactivado) y permanezca encendido fijo (indicador activado).

Suelte los botones.

Para desactivarlo, repita el procedimiento: el indicador pasa de luz fija (indicador activado) a parpadeante (indicador desactivado).

e. Iluminación.

Operación de seguridad.

La campana tiene un sensor que, en caso de un incremento repentino de la temperatura, activa la extracción hasta que la temperatura descienda de forma considerable.

Restablecimiento de la señal de saturación del filtro

Después de realizar el mantenimiento del filtro, pulse y mantenga pulsado el botón 3 hasta que se apague el indicador.

MANTENIMIENTO

Limpieza

Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. NO UTILICE UTENSILIOS O INSTRUMENTOS PARA LA LIMPIEZA. No utilice productos que contengan abrasivos. NO UTILICE ALCOHOL. NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO.

Panel de aspiración perimetral

Limpiar el panel de aspiración perimetral con la misma frecuencia del filtro antigrasas. Usar un paño y un detergente líquido no muy concentrado. No utilice sustancias abrasivas.

Mantenimiento de los filtros antigrasa

Retiene las partículas de grasa producidas cuando se cocina.

Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con detergentes no agresivos, manualmente con un cepillo de cerdas suaves o bien en lavavajillas a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.

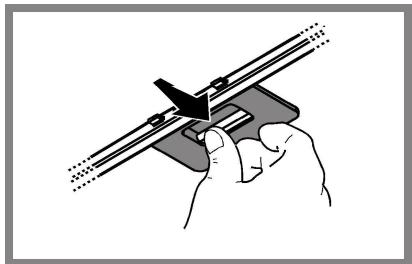

Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.

Mantenimiento del filtro de carbón

Retiene los olores desagradables producidos por la cocción de alimentos.

El filtro de carbón activado se satura después de un tiempo de uso, dependiendo del tipo de cocción de alimentos y de la regularidad con que se limpia el filtro de grasa. En cualquier caso, es necesario sustituir el cartucho al menos cada 4 años (o cuando el sistema de indicación de saturación de los filtros, si está previsto en el modelo que se posee, indique esta necesidad).

No puede lavarse ni reciclarse.

Filtro de carbón circular

Aplicar una presión para cubrir ambas rejillas de protección del rotor del motor, después girar en sentido horario.

Para el desmontaje, girar en sentido antihorario.

Sustitución de la lámpara

Desconecte el aparato de la red eléctrica.

¡Atención! Antes de tocar las lámparas, asegúrese de que estén frías.

La campana viene provista de un sistema de iluminación basado en la tecnología LED.

Los LEDs garantizan una óptima iluminación, una duración hasta 10 veces mayor que las lámparas tradicionales y permiten ahorrar hasta el 90% de energía eléctrica.

Para reemplazar las lámparas, contacte con el centro de servicios autorizado para los repuestos.

ELIMINACIÓN

Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/UE del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE).

La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.

El símbolo en el producto o en los documentos que se incluyen con el producto indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.

Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su Municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.

Aparato diseñado, probado y fabricado de acuerdo con: - Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y manténgala en marcha durante una hora después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.

Si alguna pieza parece no funcionar, realice los siguientes controles antes de llamar al Servicio de Asistencia:

Si la campana no funciona:

Compruebe que: - no haya interrupciones de corriente. - se haya seleccionado una velocidad.

• Si la campana presenta un rendimiento escaso:

Compruebe que:

• La velocidad del motor seleccionada es suficiente para la cantidad de humo y vapores emitida.
• La cocina está suficientemente ventilada para permitir una toma de aire.
• El filtro de carbón no está gastado (campana en versión filtrante).

Si la campana se ha apagado durante el funcionamiento normal:

Compruebe que:

• no haya interrupciones de corriente.
• el dispositivo de interrupción omnipolar no se ha disparado.

En caso de eventuales anomalías en el funcionamiento, antes de dirigirse al servicio de asistencia, desconectar el aparato de la alimentación eléctrica, extrayendo el enchufe al menos durante 5 segundos, y después conectarlo nuevamente. Si la anomalía de funcionamiento no desaparece, dirigirse al servicio de asistencia.

DATOS TÉCNICOS

Modelo	Altura (cm)	Ancho (cm)	Profundidad (cm)	Ø del tubo de salute (cm)
HHVP 6.4F AL K/1	69-104	59,5	15	15-12,5-12

Ver la placa de las características para la absorción total y el absorbimiento de la lámpara.

Componentes no suministrados con el producto
