Produkttyp	Köksfläkt
Märke	HOTPOINT
Modell	HLQVC8ATK
Kategori	Sugande / filtrerande fläkt
Höjd (cm)	69 - 104
Bredd (cm)	59,5
Djup (cm)	15
Avloppsrördiameter (cm)	15 / 12,5 / 12
Antal hastigheter	Flera hastigheter med timer
Belysning	LED
Styrning	Pekskärmspanel
Fettfilter	Metallfilter som kan diskas i diskmaskin
Kolfilter	Byte var 4:e månad (valfritt)
Filtermättnadsindikator	Ja
Timer	Ja (5 minuter)
Säkerhetsfunktion	Temperatursensor, automatisk avstängning
Strömförsörjning	Nätanslutning (spänning enligt märkplåt)
Användningsversion	Sugande eller filtrerande (aktivt kolfilterkit krävs)
Minsta säkerhetsavstånd	55 cm (elspis) / 70 cm (gas eller blandspis)
Material för fettfilter	Metall
Överensstämmelsestandarder	EN/IEC 60335, EN/IEC 61591, EN 55014
Rekommenderat underhåll	Månatlig rengöring av filter och ytor

Vanliga frågor - HLQVC8ATK HOTPOINT

Vad är den minsta installationshöjden ovanför spisen?

Minsta avståndet mellan kokytan och fläktens lägsta del är 55 cm för elspis och 70 cm för gas- eller blandspis. Dessa avstånd måste följas av säkerhetsskäl.

Hur rengör man fettfiltret?

Metallfettfiltret måste rengöras en gång i månaden (eller när mättnadsindikatorn tänds). Använd milda rengöringsmedel, för hand eller i diskmaskin på låg temperatur och snabbcykel. OBS: Diskmaskintvätt kan orsaka missfärgning men påverkar inte prestandan.

När måste kolfiltret bytas?

Kolfiltret måste bytas senast var 4:e månad eller när mättnadsindikatorn aktiveras. Det kan inte rengöras eller återanvändas. Filtret behövs endast i filtrerande version.

Hur återställer man filtermättnadsindikatorn?

Efter rengöring eller byte av filter, tryck på knapp 3 (timer) och håll intryckt tills indikatorn släcks. Detta återställer mättnadssignalen.

Fläkten stängs av automatiskt under drift, vad gör jag?

Kontrollera först att det inte är ett strömavbrott. Om huvudbrytaren inte har löst ut, koppla bort fläkten i 5 sekunder och anslut den igen. Om problemet kvarstår, kontakta supporten.

Hur använder man timern?

Tryck på knapp 3 för att aktivera timern. Fläkten stängs automatiskt av efter 5 minuter. Samma knapp används för att återställa filtermättnadsindikatorn.

Varför har fläkten låg prestanda?

Kontrollera att den valda hastigheten är lämplig för mängden rök/ånga. Se till att köket är tillräckligt ventilerat. Om fläkten är i filtrerande läge kan kolfiltret vara mättat. Rengör eller byt filter vid behov.

Hur byter man från sugande till filtrerande version?

För att använda fläkten i filtrerande läge måste du installera tillbehörssatsen med ett aktivt kolfilter. Ta bort fettfiltret, installera kolfiltret genom att vrida medurs och aktivera motsvarande funktion (se bruksanvisning). Avloppsröret behövs inte.

Hur byter man LED-lampor?

Lamporna är LED som inte kan bytas av användaren. Vid fel, kontakta en auktoriserad servicecenter för lämpliga reservdelar. Koppla alltid bort apparaten före ingrepp.

Vad gör jag om fläkten inte fungerar alls?

Kontrollera strömförsörjningen (uttag, brytare). Se till att en hastighet har valts. Om fläkten fortfarande inte fungerar, koppla bort den i 5 sekunder och anslut igen. Om problemet kvarstår, kontakta kundtjänst.

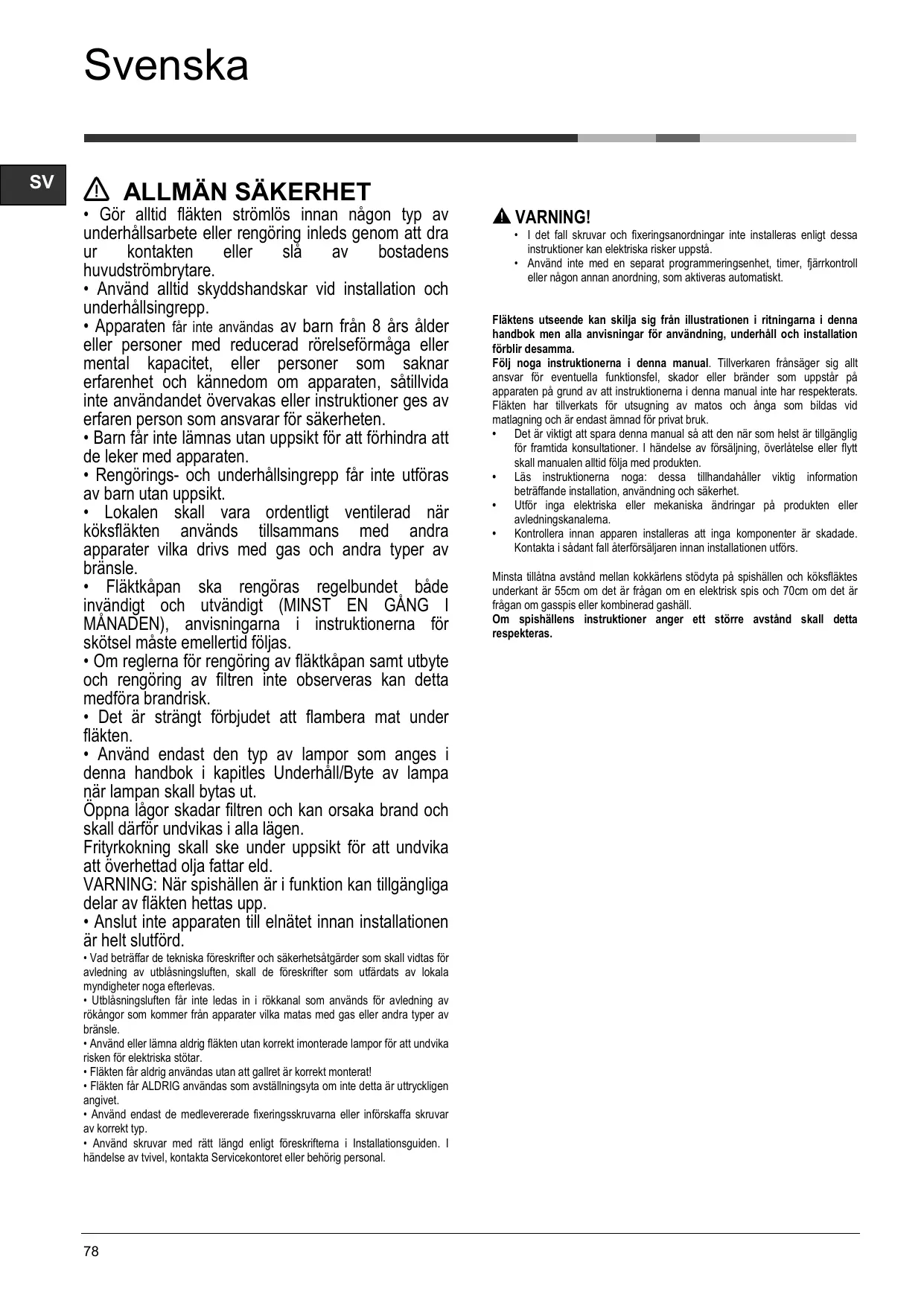

BRUKSANVISNING HLQVC8ATK HOTPOINT

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare. - Använd alltid skyddshandskar vid installation och underhållsingrepp. - Apparaten får inte användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. - Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten. - Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt. - Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle. Fläktkåpan skall rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas. - Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk. - Det är strängt förbjudet att flambera mat under fläkten. - Använd endast den typ av lampor som anges i denna handbok i kapitlet Underhåll/Byte av lampan när lampan skall bytas ut. Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen. Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld. VARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp. - Anslut inte apparaten till elnätet innan installationen är helt slutförd. - Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas. - Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle. - Använd eller lämna aldrig fläkten utan korrekt monterade lampor för att undvika risken för elektriska stötar. - Fläkten får aldrig användas utan att gallret är korrekt monterat! - Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet. - Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ. - Använd skruvar med rätt längd enligt föreskrifterna i Installationsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal.

4 VARNING!

• I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.
• Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller någon annan anordning som aktiveras automatiskt.

Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma.

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk.

• Det är viktigt att spara denna manual så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt ska manualen alltid följa med produkten.
• Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.
• Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna.
• Kontrollera innan apparaten installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktens underkant är 55 cm om det är frågan om en elektrisk spis och 70 cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd skall detta respekteras.

ELANSLUTNING

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter innuti fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

A VARNING!

Kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Byte av matarkabel

Fläkten är försedd med en speciell elkabel, kontakta därför vårt tekniska servicekontor om kabeln skadats.

LUFTUTSLÄPP

Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen).

I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån.

Vi avsäger oss därför allt ansvar gällande denna typ av problem.

! Använd esstäckrör om möjligt. Röret skall vara så rakt som möjligt (högsta tillåtna vinkel på böjar är 90°). ! Undvik stora skillnader i rörets tvärsnittsarea. ! Företaget frånsäger sig allt ansvar om dessa föreskrifter inte respekteras.

MED FILTER ELLER UTSUG?

Er fläkt är klar att användas i utsuget.

För att använda fläkten med filterversionen ska det tillhörande

TILLBEHÖRSKITTET installeras.

Kontrollera på de första sidorna i denna manual om TILLBEHÖRSKITTET levererats eller om det inköps separat.

Observera: Om det levereras med maskinen, kanske det extra

filtersystemet i vissa fall redan är installerat på fläkten.

Informationen för omvandling av fläkten från utsugsversion till filterversion

finns i denna manual.

Utsugsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen.

VARNING!

Avledningsröret medlevereras inte och skall införskaffas separat.

Avledningsröret skall ha samma diameter som anslutningsflänsen.

VARNING!

I det fall fläkten är försedd med kolfilter skall dessa tas ur.

Filterversion

Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem.

KOMMANDON

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning.

1 2

2

c d e

5

3

4

1. AV / Knapp för minskning av fläkthastighet (effekt)
2. PA / Knapp för ökning av fläkthastighet (effekt)

Anmärkning: Intensiv fläkthastighet (effekt) är tidsbegränsad och varar i 5 minuter (indikatorn blinkar). Fläktkåpan återgår sedan till utsugningshastighet (effekt) 2.

1. PA/AV-knapp för timer: fördröjer deaktivering av vald fläkthastighet (effekt) med 5 minuter.

Anmärkning: knappen används även för funktionen "Återställning av signal för mättat filter"

1. Belysningens PA/AV-knapp
2. Displayen visar:

a. Fläkthastighet (effekt): indikatorn roterar i enlighet med vald fläkthastighet (effekt). Säkerhet under användning: indikatorn blinkar. b. Mättat fettfilter: tänds när det krävs underhåll av filtret. c. Timer d. Mättat filter med aktivt kol: tänds när det krävs underhåll av filtret.

Anmärkning: denna funktion är normalt inaktiverad och ska endast aktiveras om fläktkåpan används som en filterversion (med kolfilter monterat).

För att utföra detta, gör så här: - Stäng av fläktkåpan - Tryck på och håll knapparna 1 och 3 nedtryckta samtidigt, tills indikatorn slutar blinka (indikator inaktiverad) och lyser konstant (indikator aktiverad). - Släpp knapparna.

För att deaktivera, gör om proceduren: indikatorn är inte längre tänd konstant (indikator aktiverad) och kommer istället att blinka (indikator inaktiverad).

e. Belysning

Säkerhet under användning

Fläktkåpan har en sensor som, i händelse av plötslig temperaturökning, aktiverar apparaten tills temperaturen sänks kraftigt.

Efter att underhåll på filtret har utförts, tryck på och håll nedtryckt knapp 3 tills indikatorn släcks.

UNDERHÅLL

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Använd inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Yttre utsugningspanel

Rengör den yttre utsugningspanelen med samma intervall som fettfiltret, använd en trasa och ett flytande rengöringsmedel som inte är för starkt. Undvik att använda ämnen med slipverkan.

Skötsel av avfettningsfilter

Detta suger upp fettpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gång i månaden (eller när indikatorn för filtrets mättnad - om sådan finns på er modell - anger att detta är nödvändigt), med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

I tvättmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

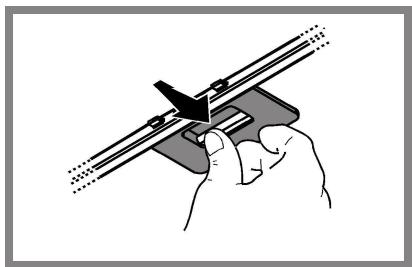

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Skötsel av kolfilter

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret mattas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4:e månad (eller när indikatorn för filtrens mättnad - om sådan finns på er modell - anger att detta är nödvändigt).

Filtret kan INTE rengöras eller återanvändas.

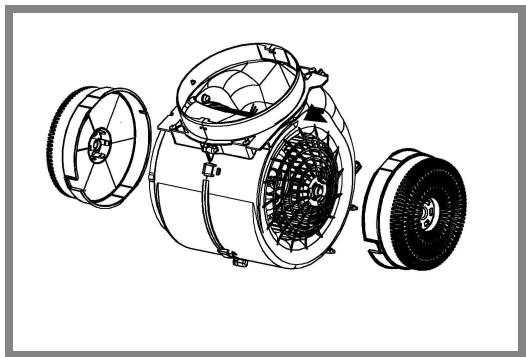

Runda kolfilter

Applicera ett filter på varje sida för att täcka motorfläkthjulets båda skyddsgaller och vrid dem därefter medurs.

Vid nedmontering vrider man filtret moturs.

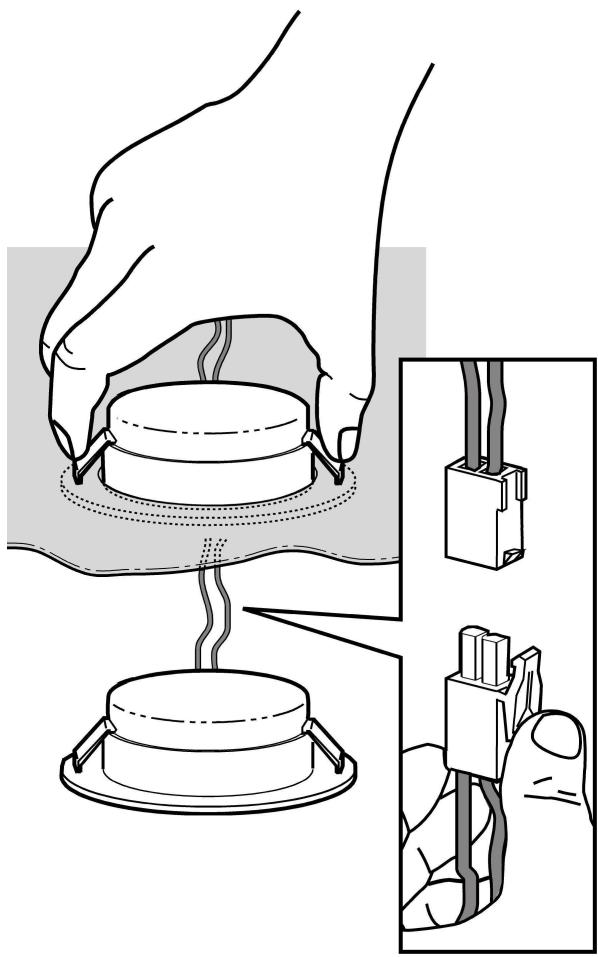

Byte av lampor

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upp till 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.

Kontakta den auktoriserade reservdelsåterförsäljaren vid byte av lampor.

BORTSKAFFNING

Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen – på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den ska i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manual för att förbättra effektiviteten och minimera oljudet.

FUNKTIONSFEL

Om något inte verkar fungera, utför först följande enkla kontroller innan servicekontoret kontaktas:

• Om fläkten inte fungerar:

Kontrollera att:

• inget strömavbrott förekommer.

en hastighet valts.

• Den valda motorhastigheten är tillräcklig för mängden rök och avgas som släpps ut.
• Köket är tillräckligt ventilerat för ett luftuttag.
• Kolfiltret inte är förbrukat (fläkt i filterversion).
• Om fläkten släcks under normal funktion:

Kontrollera att:

• inget strömavbrott förekommer.
• den omnipolära öppningsanordningen inte utlöses.

Vid eventuella funktionsfel, koppla först ifrån apparaten ur elnätet i cirka 5 sekunder genom att dra ur kontakten och sedan ansluta apparaten igen, innan servicekontoret kontaktas. Om ett funktionsfel kvarstår, kontakta servicekontoret.

TEKNISKA SPECIFIKATIONER

Modell	Höjd (cm)	Bredd (cm)	Djup (cm)	Ø rör für utsläpp (cm)
HHVP 6.4F AL K/1	69 -104	59,5	15	15-12,5-12

Se märkskylten för totalt upptag och lampans förbrukning.
