Tuotetyyppi	Keittiön liesituuletin
Merkki	HOTPOINT
Malli	HLQVC8ATK
Kategoria	Imu-/suodatintuuletin
Korkeus (cm)	69 - 104
Leveys (cm)	59,5
Syvyys (cm)	15
Poistoputken halkaisija (cm)	15 / 12,5 / 12
Nopeuksien määrä	Moninopeuksinen ajastimella
Valaistus	LED
Ohjaus	Kosketusohjauspaneeli
Rasvasuodatin	Metallinen, konepestävä
Hiilisuodatin	Vaihto 4 kuukauden välein (valinnainen)
Suodattimien kyllästymisilmaisin	Kyllä
Ajastin	Kyllä (5 minuuttia)
Turvatoiminto	Lämpötila-anturi, automaattinen sammutus
Virransyöttö	Verkkovirta (jännite tyyppikilven mukaan)
Käyttöversio	Imu- tai suodatinversio (aktiivihiilisarja vaaditaan)
Pienin turvaetäisyys	55 cm (sähköliesi) / 70 cm (kaasu- tai yhdistelmäliesi)
Rasvasuodattimen materiaali	Metalli
Vaatimustenmukaisuusstandardit	EN/IEC 60335, EN/IEC 61591, EN 55014
Suositeltu huolto	Suodattimien ja pintojen kuukausittainen puhdistus

Usein kysytyt kysymykset - HLQVC8ATK HOTPOINT

Mikä on pienin asennuskorkeus liesituulettimen yläpuolella?

Pienin etäisyys keittotason ja liesituulettimen alaosan välillä on 55 cm sähköliesille ja 70 cm kaasu- tai yhdistelmäliesille. Noudata ehdottomasti näitä etäisyyksiä turvallisuussyistä.

Kuinka puhdistaa rasvasuodatin?

Metallinen rasvasuodatin on puhdistettava kerran kuukaudessa (tai kun kyllästymisilmaisin syttyy). Käytä hellävaraisia pesuaineita, käsin tai astianpesukoneessa matalassa lämpötilassa ja nopealla ohjelmalla. Huomio: astianpesukonepesu voi aiheuttaa värimuutoksia, mutta se ei vaikuta suorituskykyyn.

Milloin hiilisuodatin on vaihdettava?

Hiilisuodatin on vaihdettava enintään 4 kuukauden välein tai kun kyllästymisilmaisin aktivoituu. Sitä ei voi puhdistaa eikä uudistaa. Tämä suodatin on tarpeen vain suodatinversiossa.

Kuinka suodattimien kyllästymisilmaisin nollataan?

Kun olet puhdistanut tai vaihtanut suodattimet, paina 3-painiketta (ajastin) ja pidä sitä painettuna, kunnes ilmaisin sammuu. Tämä nollaa kyllästymissignaalin.

Liesituuletin sammuu itsestään käytön aikana, mitä tehdä?

Tarkista ensin, ettei sähkökatkoa ole. Jos pääkytkin ei ole lauennut, irrota liesituuletin verkkovirrasta 5 sekunniksi ja kytke se takaisin. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Kuinka ajastinta käytetään?

Paina 3-painiketta aktivoidaksesi ajastimen. Liesituuletin sammuu automaattisesti 5 minuutin kuluttua. Tämä painike toimii myös suodattimien kyllästymisilmaisimen nollauksessa.

Miksi liesituulettimen teho on heikko?

Tarkista, että valittu nopeus sopii savun/höyryn määrään. Varmista, että keittiö on riittävästi tuuletettu. Jos liesituuletin on suodatinversiossa, hiilisuodatin saattaa olla kyllästynyt. Puhdista tai vaihda suodattimet tarvittaessa.

Kuinka vaihtaa imuversiosta suodatinversioon?

Käytä liesituuletinta suodatinversiona, sinun on asennettava lisävarustesarja, joka sisältää aktiivihiilisuodattimen. Poista rasvasuodatin, asenna hiilisuodatin kiertämällä sitä myötäpäivään ja aktivoi vastaava toiminto (katso ohjeet käyttöoppaasta). Poistoputkea ei tarvita.

Kuinka LED-lamput vaihdetaan?

Lamput ovat LED-valoja, joita käyttäjä ei voi vaihtaa. Jos ne vioittuvat, ota yhteyttä valtuutettuun huoltoliikkeeseen saadaksesi sopivat varaosat. Irrota laite aina verkkovirrasta ennen toimenpiteitä.

Mitä tehdä, jos liesituuletin ei toimi lainkaan?

Tarkista sähkönsyöttö (pistorasia, katkaisija). Varmista, että nopeus on valittu. Jos liesituuletin ei vieläkään toimi, irrota se verkkovirrasta 5 sekunniksi ja kytke se takaisin. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

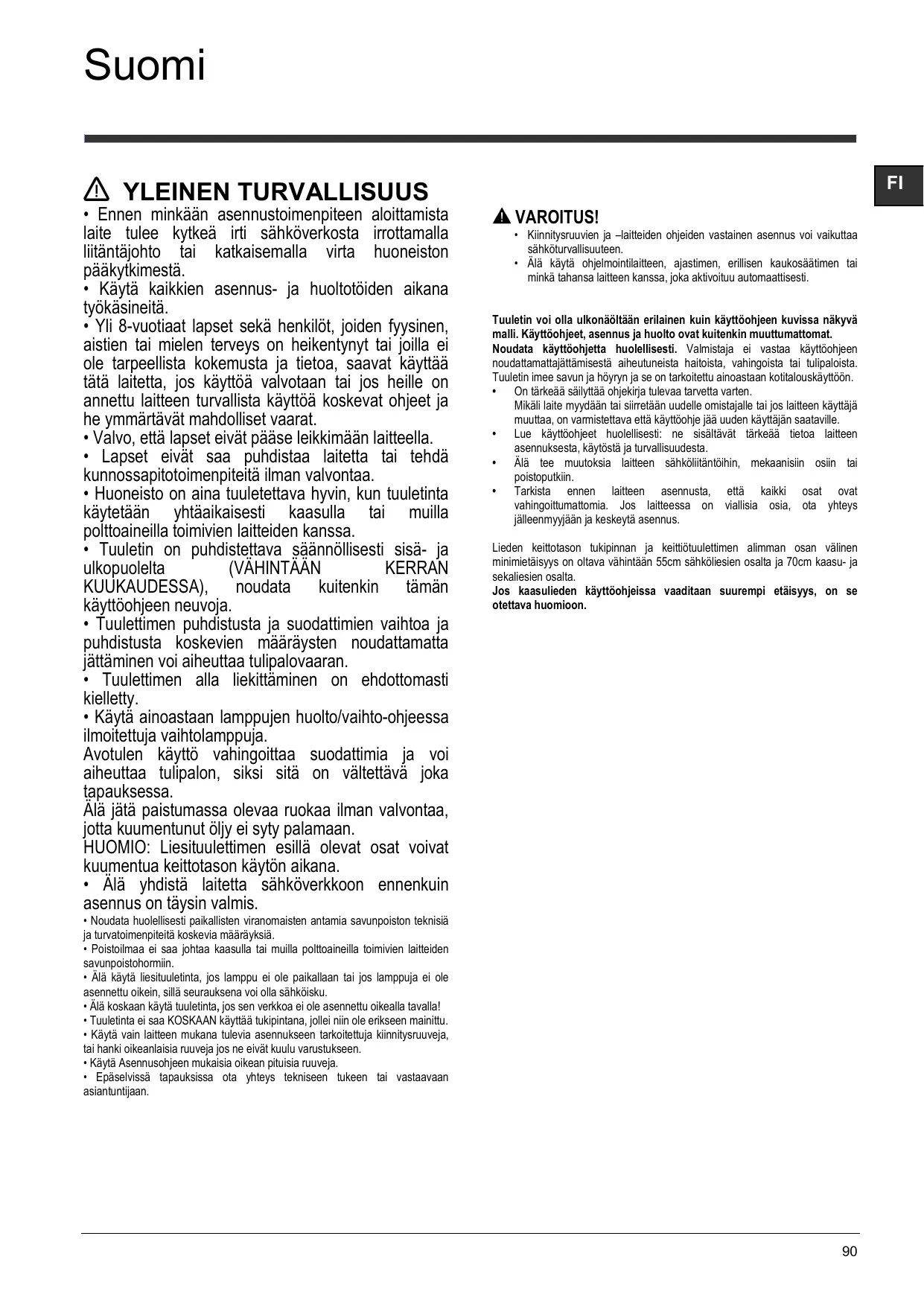

KÄYTTÖOHJE HLQVC8ATK HOTPOINT

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä.
• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat. Varmista, että lapset eivät pääse leikkimään laitteella.
• Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa.
• Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.
• Tuuletin on puhdistettava säännöllisesti sisä- ja ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudata kuitenkin tämän käyttöohjeen ohjeita.
• Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettimen alla liekittäminen on ehdottomasti kielletty.
• Käytä ainoastaan lamppujen huolto/vaihto-ohjeessa ilmoitettuja vaihtolamppuja. Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa. Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan. HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.
• Älä yhdistä laitetta sähköverkkoon ennen kuin asennus on täysin valmis.
• Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.
• Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku.
• Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla! -Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.
• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen. Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

VAROITUS!

• Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.
• Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkään muun laitteen kanssa, joka aktivoituu automaattisesti.

Tuuletin voi olla ulkonäöltään erilainen kuin käyttöohjeen kuvissa näkyvä malli. Käyttöohjeet, asennus ja huolto ovat kuitenkin muuttumattomat.

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

• On tärkeää säilyttää ohjekirja tulevaa tarvetta varten. Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava, että käyttöohje jää edelleen käyttäjän saataville.
• Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta.
• Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin. Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.

Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 55 cm sähköliesien osalta ja 70 cm kaasu- ja seka liesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

SÄHKÖLIITÄNTÄ

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassa olevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan, että laite saadaan kokonaan irti sähköverkosta. Jos ylijännite luokka on III, asennussääntöjen mukaisesti.

HUOMIO!

Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat, että se toimii oikein.

Virtajohdon vaihto

Tuulettimessa on erityinen sähköjohto; jos johto rikkoutuu, pyydä uusi johto tekniseltä tuelta.

ILMANPOISTO

(imukupuversiossa)

Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin, joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa (liitäntälaipassa).

Halkaisijaltaan pienempien poistoputkien ja seinän poistoaukkojen käyttö aiheuttaa imutehon pienenemistä ja meluisuuden huomattavan lisäyksen.

Kieltäydytään siten kaikesta vastuusta kyseisessä tapauksessa.

! Käytä mahdollisimman lyhyttä putkea. ! Käytä putkea, jossa on mahdollisimman vähän mutkia (max taivutus: 90°). ! Älä tee suuria muutoksia putkiston alueella. ! Valmistaja ei ole vastuussa käyttöohjeiden vastaisesta käytöstä.

SUODATIN- VAI IMUKUPUVERSIO?

! Tuulettimenne on valmis käytettäväksi imukupuversiona.

Jos tuuletinta käytetään suodatinversiona, on asennettava tarvittavat LISÄVARUSTEET.

Tarkistakaa käyttöohjeen ensimmäisiltä sivuilta sisältyvätkö LISÄVARUSTEET toimitukseen vai onko ne ostettava erikseen.

Huomio: Jos aktiivihiilisuodatin sisältyy toimitukseen lisävarusteena, on mahdollista että se on jo asennettu tuulettimeen.

Ohjeet tuulettimen vaihtamiseksi imukupuversiosta suodatinversioksi sisältyvät tähän käyttöohjeeseen.

Imukupuversio

Höry poistuu ulos liitoslaippaan kiinnitetyn poistoputken kautta.

HUOMIO!

Poistoputki ei kuulu varustukseen ja se on ostettava erikseen.

Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

HUOMIO!

Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin se palautetaan takaisin huoneistoon. Kun tuuletinta käytetään tässä toimintamallissa, siihen on asennettava aktiivihiili lisäsuodatinjärjestelmä.

OHJAIMET

Liesituuletin on varustettu ohjauspaneelilla, josta voidaan säätää imun nopeuksia ja kytkeä valo, joka valaisee keittotasoa.

1

2

c d e

5

3

4

1. Pois päältä / imunopeuden (tehon) alentaminen
2. Päällä / imunopeuden (tehon) lisääminen

Huom. Suuri imunopeus (teho) on ajastettu ja se toimii viiden minuutin ajan (merkkivalo c vilkkuu). Sen jälkeen imunopeus (teho) palaa tasolle 2.

1. Ajastimen painike: kytkee valitun imunopeuden (tehon) toimintaan viiden minuutin kuluttua.

Huom. Tätä painiketta käytetään myös suodattimen puhdistustarpeen ilmoituksen kuittaamiseen.

1. Valokatkaisija
2. Näyttö, josta nähdään:

a. Imunopeus (teho): merkkivalo kiertää valitun imunopeuden (tehon) mukaisesti. Turvatoiminto: merkkivalo vilkkuu. b. Rasvasuodattimen puhdistustarve: syttyy, kun suodatin on huollettava. c. Ajastin d. Aktiivihiilisuodattimen puhdistustarve: syttyy, kun suodatin on huollettava.

Huom. Tämä toiminto ei ole normaalisti käytössä, ja se on aktivoitava, jos liesituuletinta käytetään suodatinmallina (hiilisuodatin asennettuna). Toimi seuraavasti:

- Kytke liesituuletin pois päältä. - Paina samanaikaisesti painikkeita 1 ja 3, kunnes merkkivalo lakkaa vilkkumasta (merkkivalo pois käytöstä) ja palaa jatkuvasti (merkkivalo käytössä). Vapauta painikkeet.

Toiminto poistetaan käytöstä samalla tavalla: merkkivalo ei pala enää jatkuvasti (merkkivalo käytössä), vaan vilkkuu (merkkivalo pois käytöstä).

e. Valo

Turvatoiminto

Jos lämpötila nousee äkillisesti, liesituulettimessa oleva anturi käynnistää turvatoiminnon, joka on päällä, kunnes lämpötila laskee huomattavasti.

Suodattimen puhdistustarpeen ilmoituksen kuittaus

Puhdistettuasi suodattimen paina painiketta 3, kunnes merkkivalo sammuu.

HUOLTO

Puhdistus

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ! Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ ALKOHOLIA!

Imupaneeli

Puhdista ympäryspaneeli yhtä usein kuin rasvasuodatin, käytä kangasta ja nestemäistä mietoa pesuainetta. Älä käytä hankaavia pesuaineita.

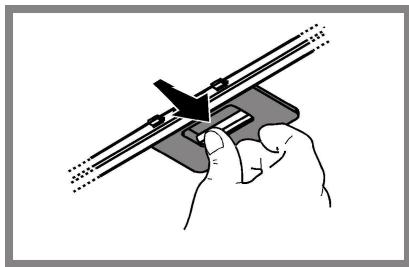

Rasvasuodatin

Se pidättää ruoanlaitosta syntyvät rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa (tai kun suodattimien kyllästyksen merkkijärjestelmä ilmoittaa puhdistuksen tarpeesta - jos laitteessa on tämä järjestelmä), miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavalla. Rasvasuodatin irrotetaan vetämällä jousikahvasta.

Hiilisuodattimen huolto

Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Hilisuodatin kyllästyy ajanjaksossa, jonka pituus riippuu keittotason käyttötavoista ja rasvasuodattimen puhdistuksen säännöllisyydestä. Joka tapauksessa kasetti tulee vaihtaa joka neljäs kuukausi (tai kun suodattimien kyllästymisestä osoittava järjestelmä - mikäli sellainen on omistettavassa mallissa - osoittaa vaihdon tarpeellisuuden).

Sitä ei voi pestä eikä käyttää uudestaan.

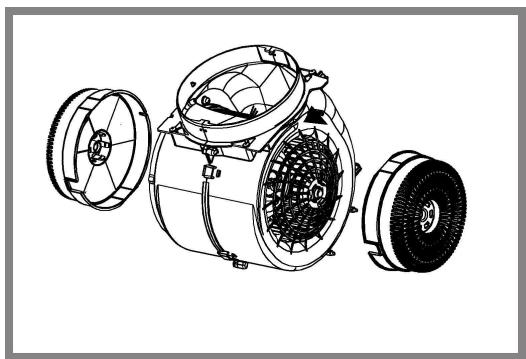

Pyöreä hiilisuodatin

Laita suodattimia yksi molemmille puolille molempien moottorin suojaverkkojen päälle, kierrä sen jälkeen myötäpäivään.

Suodattimet irrotetaan kiertämällä vastapäivään.

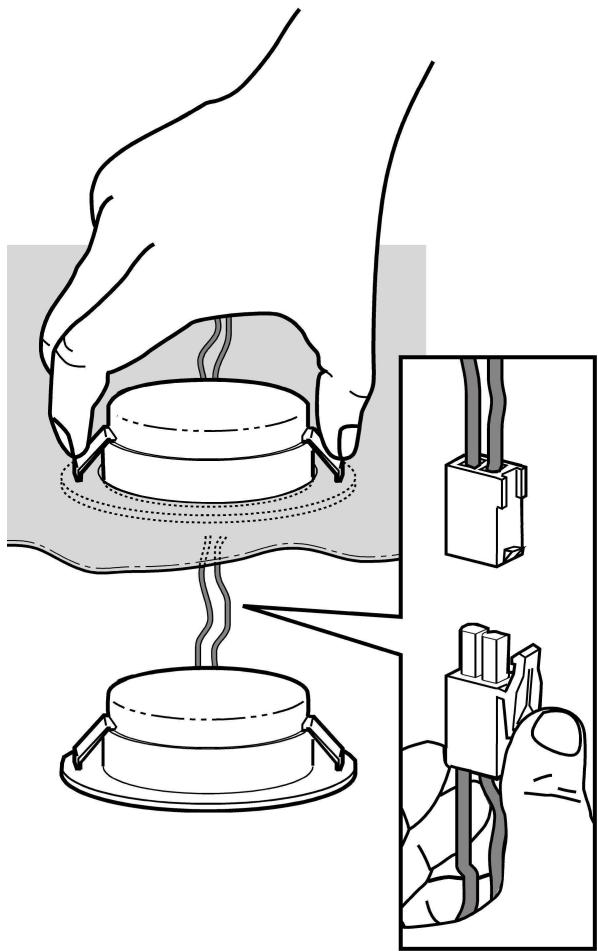

Lamppujen vaihto

Irrota laite sähköverkosta.

Huomio! Tarkista, että lamput eivät ole kuumia ennen kuin kosket niihin.

Tuulettimessa on LED-teknologiaan perustuva valaistusjärjestelmä.

LED-valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90 % energiaa.

Jos lamppu on vaihdettava, ota yhteys valtuutettuun huoltoliikkeeseen.

HÄVITTÄMINEN

Tämä laite on valmistettu EU-direktiivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti. Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympäristölle ja ihmisten terveydelle haitalliset seuraukset.

Tuotteessa tai tuotteen pakkauksessa oleva merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen, josta tuote on ostettu.

Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti: - Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua nopeutta vain erityistarpeessa. Vaihda aktiivihiilisuodatin/-suodattimet, kun haluat säilyttää hyvän hajunpoistotehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimiläpimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

TOIMINTAHÄIRIÖT

Jos liesituuletin ei tunnu toimivan, tarkista seuraavat seikat ennen kuin soit huoltopalveluun:

• Jos tuuletin ei toimi:

Tarkista että:

-sähkönsyöttö ei ole katkennut ja on valittu tietty nopeus

• Jos liesituuletin vetää huonosti:

Tarkista että:

• Valittu moottorin nopeus on riittävä poistamaan kertyneen savun ja
• höyryn.
• Keittiön tuuletus on riittävän hyvä, jotta ilma poistuu ulos.
• Hiilisuodatin ei ole kulunut (suodatinversiossa).
• Jos tuuletin on sammunut normaalin toiminnan aikana:

Tarkista että:

- sähkönsyöttö ei ole katkennut - että moninapainen katkaisinlaite ei ole lauennut.

Ennen kuin otat yhteyttä tekniseen tukeen mahdollisten toimintahäiriöiden yhteydessä, katkaise laitteesta virta vähintään 5 sekunnin ajaksi vetämällä pistoke irti seinästä ja kytke virta uudestaan päälle. Jos laite ei vieläkään toimi, ota yhteys tekniseen tukeen.

TEKNISET TIEDOT

Malli	Korkeus (cm)	Leveys (cm)	Syvyss (cm)	Ø Poistoputkenläpimitta (cm)
HHVP 6.4F AL K/1	69 -104	59,5	15	15-12,5-12

Tarkista kokonaisabsorptio ja lampun absorptio tyyppikilvestä.

Toimitukseen kuulumattomat osat
